折叠车库的控制与传动
立体停车位传动原理
立体停车位传动原理立体停车位作为一种现代化的停车设施，可以有效地节约停车场地，容纳更多车辆，广受欢迎。
其中立体停车位的传动原理，是保证他可以平稳运行，高效利用空间的基础。
本篇文章就来深入探讨立体停车位的传动原理。
一、立体停车位传动组成立体停车位的传动组成通常由电机、减速机、链条、轨道、称重器、控制系统等组成。
其中电机作为一个重头戏，是立体停车位整个传动系统的核心。
减速机是起到降低电机输出的旋转速度，增加扭矩的作用，构成了立体停车位传动的第二个重要部件。
链条作为传动的连续媒介，连接电机和传动部件。
轨道则构成了停车位的空间结构，保证停车位从一个位置到另一个位置的稳定性，另外还有称重器可以实现对车辆重量的自动检测。
控制系统为立体停车位提供自动控制，即可实现管理、监控和远程操作等功能，可以完成自动化、智能化管理的目的。
二、立体停车位传动原理立体停车位传动原理大致可分为两类：升降式和移动式。
升降式立体停车位普遍应用于地下停车场，由于占用空间小，性价比高，较为实用。
其传动原理如下：1. 电机通过减速机控制轴承轴向旋转，带动链条进行伸缩运动。
2. 链条连结着立体停车位上下移动的平台，平台上方还有支撑轴，铰接支架等构成。
3. 平台上的车辆的进入与退出均在移动的过程中完成。
4. 移动过程中，通过电磁吸盘将车牌识别器扫描接近车辆，并在控制系统的指令下停靠合适的位置。
5. 车辆移动到指定位置后，停车位重新将车辆固定在上方，完成运行。
移动式立体停车位则有许多应用在开放停车场、商场等场所。
其传动原理与升降式类似，主要区别在于：1. 移动式立体停车位的平台不仅可以上下移动，还可以左右、前后移动。
2. 平台的左右、前后移动均是通过运用电机、减速机以及滑轨、齿轮变速器等构成的。
三、立体停车位的优势1. 立体停车位使得多辆车密集停放在一个停车位内，可以承载更多车辆。
2. 立体停车位不占用地面位置，不会限制地面的作用和造成视觉污染。
垂直升降车库 动作原理
垂直升降车库动作原理
垂直升降车库是一种方便的停车系统，它可以让车辆快速垂直上升或下降，从而节省停车空间。
这种停车系统采用了先进的机械原理和控制技术。
垂直升降车库的动作原理是由电机或液压系统提供动力，把车辆提升到一个特定的高度。
这个高度通常足够让车辆进入或退出停车区域，并且可以调整以适应不同高度的车辆。
车库的结构通常包括一个主要的钢架结构，它支撑着多个车位，车位之间通过一个垂直升降的平台相连。
垂直升降车库的操作非常简单，只需要按下一个按钮或使用一个遥控器，就可以控制系统的运作。
车库的监控和控制系统可以确保停车区域的安全，避免车辆碰撞或损坏。
垂直升降车库还可以与其他停车系统集成，例如机械式升降车库或自动立体车库，以提供更多的停车选择。
总之，垂直升降车库是一种非常实用的停车系统，它可以提高停车效率，节省空间，并且可以轻松地操作和控制。
它的动作原理是基于电机或液压系统提供动力，让车辆垂直上升或下降到一个特定的高度。
- 1 -。
立体车库工作原理和基本控制内容
立体车库一、实验目的：1、了解立体车库工作原理和基本控制内容。
2、掌握PCC控制系统的四种基本的类型：单机控制系统、集中控制系统、分布式控制系统和远程I/O控制系统。
3、了解PCC控制系统设计的基本原则。
4、掌握PCC控制系统设计的基本内容。
5、熟悉PCC控制系统设计的基本步骤。
6、学会简单PCC控制系统程序的设计。
二、实验内容：1、立体车库结构2、控制内容立体车库动作复杂，要求控制系统实现顺序动作控制、速度控制、定位控制、安全互锁控制。
3、按照系统控制流程设计PCC系统控制流程图4、电路连接为了方便用户引入人机界面。
PC机为上位机，PCC为下位机，两者之间的通信y由PCC的串行通信、适配器模块与PC机的RS—232接口通过串行通信数据线来完成。
如下图（控制系统接线图）.三、实验步骤1.深入、详细了解和分析立体车库控制的基本控制规律和要求，建立立体车库控制的基本模型，理解其基本逻辑控制规律。
2.根据立体车库的控制要求，确定整个系统的输入、输出设备的数量，从而确定PCC 的I/O点数，包括开关量I/O点数、模拟量I/O点数，以及特殊功能模块等。
3.确定选用的PCC机型。
4.绘制系统控制流程图。
5.选定程序语言，编写控制程序。
6.调试、修改程序，直至满足要求。
7.进行联机调试。
四、实验要求：1、认识、掌握PCC的基本结构、原理和工作过程。
2、掌握可编程控制中几种编程语言的用法，并能够进行相应的程序编写。
3、能够综合运用PCC的编程语言实现较复杂程序的编写、调试。
五、实验报告：1. 写出I/O分配表、程序梯形图。
2. 仔细观察实验现象，认真记录实验中发现的问题、错误、故障及解决方法。
六、实验参考书：(1)立体停车及其控制.电气传动.(2)可编程计算机控制器技术.电子工业出版社，2005.10(3)可编程计算机控制器高级技术.西北工业大学出版社，2002.8(4)可编程计算机控制器原理与应用.西北工业大学出版社，2002.7(5)新一代可编程计算机控制器技术.西北工业大学出版社，2000.4(6)最新可编程控制器教程.西北工业大学出版社，2000.9。
升降车库工作原理
升降车库工作原理
升降车库工作原理主要包括以下几个方面：
1. 设备结构：升降车库由垂直升降设备、水平移动设备以及控制系统组成。
垂直升降设备负责将车辆升降至不同楼层，水平移动设备负责将车辆在底层进行水平移动以及停放。
控制系统则用于监控并控制整个设备的运行。
2. 垂直升降原理：垂直升降设备通过液压系统或电动机驱动，实现将车辆从底层升至预设楼层。
液压升降系统中，液压缸通过液压油驱动，实现车辆的升降。
电动升降系统中，则通过电动机带动升降机构，实现车辆的上升或下降。
3. 水平移动原理：水平移动设备主要包括立体梯、转盘等结构，通过电动机驱动或液压系统实现车辆在底层水平移动。
立体梯通过上下运动将车辆移动到不同位置，转盘则通过旋转将车辆移到预设位置。
4. 控制系统：升降车库的控制系统用于监控和控制设备的运行。
通过操控界面，用户可以选择所需的车辆位置和楼层，控制系统则会相应地控制升降设备和水平移动设备的动作，将车辆移动到指定位置。
总的来说，升降车库通过垂直升降设备和水平移动设备的配合，实现对车辆的升降和停放。
控制系统起着关键的作用，通过对设备的监控和控制，确保车辆安全、高效地在车库中进行停放。

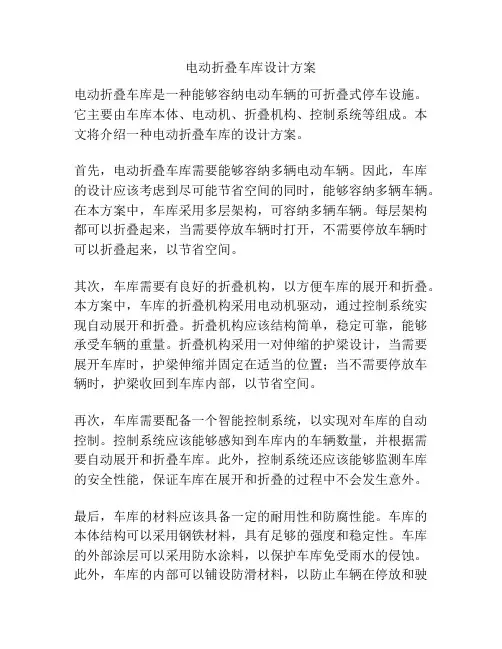

电动折叠车库设计方案
电动折叠车库设计方案电动折叠车库是一种能够容纳电动车辆的可折叠式停车设施。
它主要由车库本体、电动机、折叠机构、控制系统等组成。
本文将介绍一种电动折叠车库的设计方案。
首先，电动折叠车库需要能够容纳多辆电动车辆。
因此，车库的设计应该考虑到尽可能节省空间的同时，能够容纳多辆车辆。
在本方案中，车库采用多层架构，可容纳多辆车辆。
每层架构都可以折叠起来，当需要停放车辆时打开，不需要停放车辆时可以折叠起来，以节省空间。
其次，车库需要有良好的折叠机构，以方便车库的展开和折叠。
本方案中，车库的折叠机构采用电动机驱动，通过控制系统实现自动展开和折叠。
折叠机构应该结构简单，稳定可靠，能够承受车辆的重量。
折叠机构采用一对伸缩的护梁设计，当需要展开车库时，护梁伸缩并固定在适当的位置；当不需要停放车辆时，护梁收回到车库内部，以节省空间。
再次，车库需要配备一个智能控制系统，以实现对车库的自动控制。
控制系统应该能够感知到车库内的车辆数量，并根据需要自动展开和折叠车库。
此外，控制系统还应该能够监测车库的安全性能，保证车库在展开和折叠的过程中不会发生意外。
最后，车库的材料应该具备一定的耐用性和防腐性能。
车库的本体结构可以采用钢铁材料，具有足够的强度和稳定性。
车库的外部涂层可以采用防水涂料，以保护车库免受雨水的侵蚀。
此外，车库的内部可以铺设防滑材料，以防止车辆在停放和驶出的过程中发生滑动事故。
综上所述，本方案是一种电动折叠车库的设计方案。
它能够容纳多辆电动车辆，具有良好的折叠机构和智能控制系统，材料耐用性好。
这种设计方案不仅可以节省空间，还能有效保护电动车辆，提高停车效率和安全性。
升降旋转车库的制造原理
升降旋转车库的制造原理
升降旋转车库的制造原理可以从以下几个方面阐述:
一、结构组成
升降旋转车库主要由固定轴承、旋转轴承、车库平台、升降机构、转盘机构、控制系统等组成。
二、升降机构
1. 使用螺旋弹簧或液压缸作为动力来源。
2. 设计行星减速机或蜗轮减速机,放大托举力矩,驱动车库平台上升。
3. 设置精确线性导轨,使升降运动稳定准确。
4. 还可以采用链条或齿轮传动机构。
三、转盘机构
1. 转盘中心设空心主轴,与车库底部相连,并支撑整个车库。
2. 主轴下部有滚子轴承或滑动轴承,使转盘可相对固定基座旋转。
3. 设Outer圆形齿轮,由电机带动,实现车库的旋转。
四、控制系统
1. 微控制器接收信号,控制电机及执行机构,完成升降与旋转。
2. 设置限位开关、编码器等传感器,对运动状态进行检测反馈。
3. 可选用PLC、触摸屏等实现自动化智能化控制。
4. 采用焊接或机械连接将部件装配成整体结构。
五、设计计算
1. 根据所停放车辆参数设计升降高度、旋转半径。
2. 计算车库承重需求,选定轴承、弹簧等部件型号规格。
3. 力学计算确定传动机构的扭矩和功率。
4. 电路设计遴选电机及控制器。
综上所述,升降旋转车库通过机械、电子、控制技术的综合,实现车辆的三维机械存储,并使操作自动化,是一种集成度高的复杂机电系统。
车库门工作原理
车库门工作原理
车库门的工作原理是通过电动机驱动车库门的开闭。
一般而言，车库门由门板和门框构成，门板通过铰链连接到门框上，形成可以旋转的结构。
在每个门板上通常有一个或多个扭簧，通过扭簧的弹力将门板保持在开启或关闭的位置。
当需要开启或关闭车库门时，通过开关控制电动机的启动与停止。
电动机的输出轴通过传动装置，例如链条或齿轮，将转动力传递到门板上的驱动轴。
驱动轴的转动力会使门板绕着铰链旋转，从而实现车库门的开启或关闭。
为了确保车库门的安全性和稳定性，在门框的顶部通常安装有导轨和滑车组件。
导轨可以引导门板的上升和下降，滑车组件则可以减轻门板的重量，并提供平稳的移动。
另外，车库门通常还配备了一些安全装置，例如光电传感器和反弹保护装置。
光电传感器可以检测到门板下方是否有障碍物，如果有障碍物则会自动停止门板的运动，以避免碰撞事故。
反弹保护装置可以在门板下降时检测到阻力，如有异常阻力，门板会自动停止运动以防止损坏。
总体来说，车库门的工作原理是通过电动机驱动门板的开闭，配合导轨、滑车组件和安全装置，实现车库门的安全高效运行。
一种可伸缩折叠的移动车库[发明专利]
![一种可伸缩折叠的移动车库[发明专利]](https://img.taocdn.com/s3/m/7fce44af69eae009591becae.png)
专利名称：一种可伸缩折叠的移动车库专利类型：发明专利
发明人：沈美珍
申请号：CN201510998810.5
申请日：20151226
公开号：CN105604360A
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本发明涉及一种车库，具体涉及一种可伸缩折叠的移动车库。
一种可伸缩折叠的移动车库，包括框架、棚顶和侧壁，所述框架由钢管围成，为长方体结构，框架包括底部框架、顶部框架以及连接底部框架和顶部框架的支柱；所述每根钢管由多段组成，相邻两段之间通过伸缩折叠机构连接，钢管穿在防水布料中起到支撑布料的作用；所述底部框架上具有导轨，所述支柱底部设置滚轮。
所述侧壁上的防水布料在支柱处通过拉链连接。
所述底部框架采用的钢管包括向侧边延伸的平台。
本发明能够伸缩折叠，平时可以放在后备箱中，待需要时展开便能为汽车提供一个车库，为露天的汽车提供一个保护屏障。
申请人：余姚市庆达机械有限公司
地址：315400 浙江省宁波市余姚市泗门镇同济路
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——车辆1102班
论文结构：
一、折叠车库在国内外的发展 二、PLC可编程控制器 三、电动机的选择及正反转设计 四、动力系统结构设计 五、电机与折叠车库的连接
六叠车库在国外发达国家起步较早， 在我国起步晚，但是发展迅速，可解决停车难以 及停车安全的问题。所以它的发展前景是很广阔 的。
六、折叠车库相对于其他类型车库具有安装方 便快捷、占地面积小，安全耐用等优点。
感谢大家的聆听
二、利用可编程控制器控制，容易实现机电一 体化，适应环境能力强。 三、选用步进电机，因为它具有较高的启动和 运行频率，利用工程中常用的VB语言编程控制其 运行。
四、PCL控制器与步进电机驱动器运转图
主 程 序 流 程 图
五、轴与电机的连接：利用联轴器插入键 槽，镶嵌一个衬板在键槽的内部，联轴器 的硬度比衬板材料的要软，镶嵌衬板后的 联轴器的轴孔形状正好与电机轴形状配合， 这样可实现轴与电机连接。
