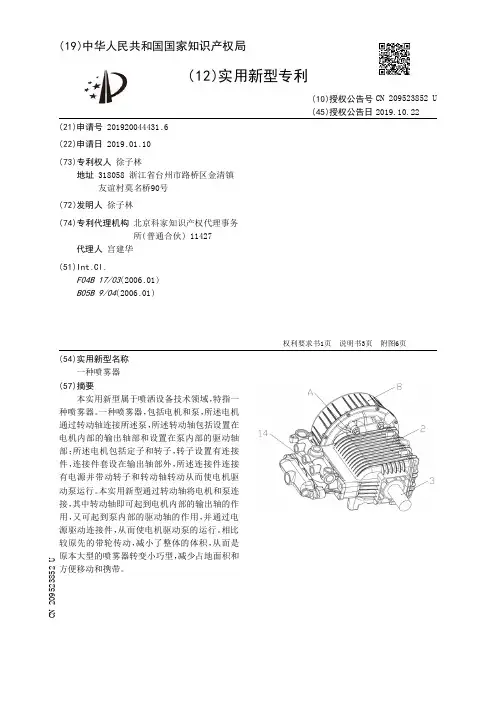

【CN209523852U】一种喷雾器【专利】
6 .根据权利要求1或5所述的喷雾器，其特征在于：所述定子(4)内设置有轴承(11) ，轴 承(11)套设在连接件(6)上；
所述定子(4)上设置有线圈。 7 .根据权利要求3所述的喷雾器，其特征在于：所述壳体(8)包括内壳体(12)和外壳体 (13) ，通过紧固件连接内壳体(12) 和外壳体(13)。 8 .根据权利要求7所述的喷雾器，其特征在于：所述内壳体(12)上设置有所述电机(1) 和配合部(9)。 9 .根据权利要求1所述的喷雾器，其特征在于：所述泵(2)一侧设置有泵头(14) ，泵头 (14)通过管道一连接有储水罐、测压仪和用于控制储水罐的开关。 10 .根据权利要求9所述的喷雾器，其特征在于：所述泵头(14)通过管道二连接有出水 管。
实用新型内容 [0003] 本实用新型的目的是提供一种喷雾器，通过转动轴将电机和泵连接，减小了整体 的体积，从而解决了原有的喷雾器体积庞大且不易移动的问题。 [0004] 本实用新型的目的是这样实现的： [0005] 一种喷雾器，包括电机和泵，所述电机通过转动轴连接所述泵，所述转动轴包括设 置在电机内部的输出轴部和设置在泵内部的驱动轴部； [0006] 所述电机包括定子和转子，转子设置有连接件，连接件套设在输出轴部外，所述连 接件连接有电源并带动转子和转动轴转动从而使电机驱动泵运行。 [0007] 在上述方案的基础上，进一步改进或优选的方案还包括： [0008] 优选地，所述泵上设置有连接部，所述电机外套设有壳体，通过连接部连接泵和壳 体。 [0009] 优选地，所述壳体对应连接部设置有配合部，通过紧固件穿过连接部和配合部用 于连接泵和壳体。 [0010] 优选地，所述连接部垂直并对称设置在泵上。 [0011] 优选地，所述连接件向外成型有凸边，通过紧固件穿过凸边和转子用于连接转子 和连接件。 [0012] 优选地，所述定子内设置有轴承，轴承套设在连接件上； [0013] 所述定子上设置有线圈。 [0014] 优选地，所述壳体包括内壳体和外壳体，通过紧固件连接内壳体和外壳体。 [0015] 优选地，所述内壳体上设置有所述电机和配合部。 [0016] 优选地，所述泵一侧设置有泵头，泵头通过管道一连接有储水罐、测压仪和用于控 制储水罐的开关。 [0017] 优选地，所述泵头通过管道二连接有出水管。 [0018] 本实用新型相比现有技术突出且有益的技术效果是： [0019] 本实用新型通过转动轴将电机和泵连接，其中转动轴即可起到电机内部的输出轴 的作用，又可起到泵内部的驱动轴的作用，并通过电源驱动连接件，从而使电机驱动泵的运 行。相比 较原先的 带轮传动 ，减小了整体的 体积 ，从而是原本大型的喷 雾器转变小巧型 ，减 少占地面积和方便移动和携带。
【CN209825198U】一种水烟烟具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207308.1(22)申请日 2019.02.18(73)专利权人 宁波昱泓机械制造有限公司地址 315000 浙江省宁波市海曙区高桥镇石塘村(72)发明人 王光琳 余俊飞 (51)Int.Cl.A24F 1/30(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种水烟烟具(57)摘要本实用新型公开了一种水烟烟具，包括底座和设于底座上的烟杆，所述烟杆的顶部安装有安装接头和烟盘，所述烟盘的中心处设置有插孔，所述安装接头上设置有上插接部和与烟杆连接的下连接部，所述上插接部和下连接部间设置有限位凸环，所述上插接部上套设有一磁性环，所述磁性环磁吸于限位凸环朝上的端面上，所述烟盘插设于上插接部上并与磁性环抵触磁性连接。
采用磁性连接的方式将烟盘插接在安装接头上，在磁性环的作用下，烟盘安装在安装接头上非常稳定，同时在需要取下时，直接将烟盘提起拿出即可，无需将安装接头拆卸下来。
权利要求书1页 说明书3页 附图4页CN 209825198 U 2019.12.24C N 209825198U权 利 要 求 书1/1页CN 209825198 U1.一种水烟烟具，包括底座（1）和设于底座（1）上的烟杆（2），所述烟杆（2）的顶部安装有安装接头（3）和烟盘（4），其特征是：所述烟盘（4）的中心处设置有插孔（41），所述安装接头（3）上设置有上插接部（31）和与烟杆（2）连接的下连接部（32），所述上插接部（31）和下连接部（32）间设置有限位凸环（33），所述上插接部（31）上套设有一磁性环，所述磁性环磁吸于限位凸环（33）朝上的端面上，所述烟盘（4）插设于上插接部（31）上并与磁性环抵触磁性连接。
2.根据权利要求1所述的一种水烟烟具，其特征是：所述下连接部（32）呈锥形设置，所述烟杆（2）的顶部设置有供下连接部（32）插接的插口。
【CN209594835U】一种新型消防头盔【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920332234.4(22)申请日 2019.03.15(73)专利权人 苏小珍地址 362600 福建省泉州市永春县蓬壶镇魁都村147号(72)发明人 苏小珍 (51)Int.Cl.A42B 3/04(2006.01)(54)实用新型名称一种新型消防头盔(57)摘要本实用新型涉及消防头盔技术领域，具体为一种新型消防头盔，其构造简单，设计合理，具有实用意义和推广价值，预期能够产生良好的经济效益，包括头盔本体和披肩，头盔本体正面铰接有护目镜，护目镜上设有复数个按扣母扣，披肩为硅胶披肩，披肩与头盔本体固定连接，披肩上设有注液开关，披肩设有内腔，注液开关与内腔相连通，内腔内填充有冷却液层，披肩上设有复数个按扣子扣，各个按扣子扣位置均与护目镜上的复数个按扣母扣相对应，披肩两端通过拉链相互连接。
权利要求书1页 说明书2页 附图2页CN 209594835 U 2019.11.08C N 209594835U权 利 要 求 书1/1页CN 209594835 U1.一种新型消防头盔，其特征在于包括：头盔本体(1)，所述头盔本体(1)正面铰接有护目镜(11)，所述护目镜(11)上设有复数个按扣母扣(12)；披肩(2)，所述披肩(2)为硅胶披肩(2)，所述披肩(2)与所述头盔本体(1)固定连接，所述披肩(2)上设有注液开关(21)，所述披肩(2)设有内腔(22)，所述注液开关(21)与所述内腔(22)相连通，所述内腔(22)内填充有冷却液层(23)，所述披肩(2)上设有复数个按扣子扣(24)，各个所述按扣子扣(24)位置均与所述护目镜(11)上的复数个按扣母扣(12)相对应，所述披肩(2)两端通过拉链(25)相互连接。
2.根据权利要求1所述的一种新型消防头盔，其特征在于：所述按扣母扣(12)数量为8。
【CN209661599U】一次性可视喉管【专利】
( 12 )实 用新型专利
(21)申请号 201920027708 .4 (22)申请日 2019 .01 .08 (73)专利权人 中国人民解放军总医院
地址 100853 北京市海淀区复兴路28号 (72)发明人 曹江北 侯爱生 米卫东 (74)专利代理机构 北京市广友专利事务所有限
2
CN 209661599 U
说 明 书
1/4 页
一次性可视喉管
技术领域 [0001] 本实用新型涉及医疗器械技术 [0002] 随着医疗器械技术的进步，内窥镜成为了医院必备的医疗器械。喉镜即为其中的 一种。喉镜通常包括一手柄和手柄前部的插入部。为了伸入病人腔体内部具有更大的检视 范围 ，该插入部头部设有可弯曲部 ，该弯曲的控制则通过手柄上的一控制摆臂牵引连接到 插入部头端的拉索进行。 [0003] 现有技术中，可视喉管均为一个整体，在使用完毕后需要对整体进行消毒，这样需 要消耗大量的时间和成本 ，而且若消毒不达标 ，易造成病人的交叉感染。同时 ，现有技术中 ， 可视喉管手柄的外形规格都是相同的 ，无法适应不同 使 用者的手型及使 用习惯 ，影响插管 操作的效率和成功率。 [0004] 因此，亟需改进一次性可视喉管，解决现有技术中存在的问题。
4 .根据权利要求2所述的一次性可视喉管，其特征在于，所述推子的一侧面设置有一管 状凸起 ，弹簧设置在管状凸起的内部 ，所述管状凸起的 外径小于显示单元上的固定孔的内 径。
5 .根据权利要求1所述的一次性可视喉管，其特征在于，所述手柄单元的内部设置有电 源模块及无线通信模块，手柄单元的两端设置有USB接口。
2 .根据权利要求1所述的一次性可视喉管，其特征在于，所述锁紧组件包括推子及弹 簧 ，推子为L形 ，其一棱边设置在手柄单元上部的 第一凹槽内 ，推子的 另一棱边与锁紧凹槽 相对，弹簧设置在显示单元下部的固定孔的内部，弹簧的外端与推子相抵接。

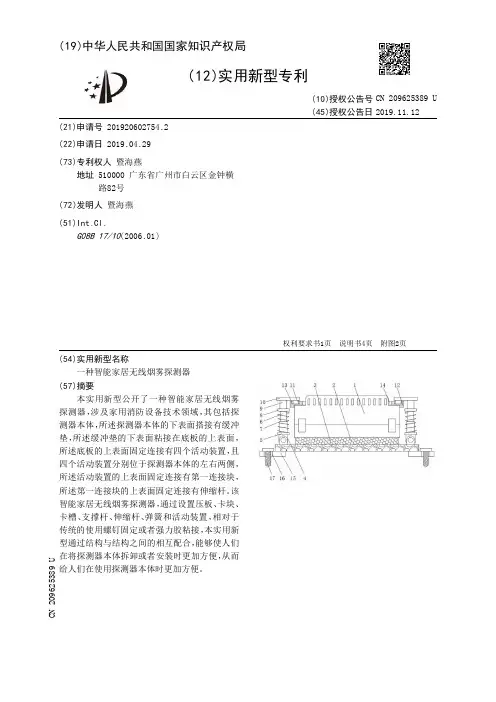

【CN209625389U】一种智能家居无线烟雾探测器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920602754.2(22)申请日 2019.04.29(73)专利权人 暨海燕地址 510000 广东省广州市白云区金钟横路82号(72)发明人 暨海燕 (51)Int.Cl.G08B 17/10(2006.01)(54)实用新型名称一种智能家居无线烟雾探测器(57)摘要本实用新型公开了一种智能家居无线烟雾探测器，涉及家用消防设备技术领域，其包括探测器本体，所述探测器本体的下表面搭接有缓冲垫，所述缓冲垫的下表面粘接在底板的上表面，所述底板的上表面固定连接有四个活动装置，且四个活动装置分别位于探测器本体的左右两侧，所述活动装置的上表面固定连接有第一连接块，所述第一连接块的上表面固定连接有伸缩杆。
该智能家居无线烟雾探测器，通过设置压板、卡块、卡槽、支撑杆、伸缩杆、弹簧和活动装置，相对于传统的使用螺钉固定或者强力胶粘接，本实用新型通过结构与结构之间的相互配合，能够使人们在将探测器本体拆卸或者安装时更加方便，从而给人们在使用探测器本体时更加方便。
权利要求书1页 说明书4页 附图2页CN 209625389 U 2019.11.12C N 209625389U权 利 要 求 书1/1页CN 209625389 U1.一种智能家居无线烟雾探测器，包括探测器本体(1)，其特征在于：所述探测器本体(1)的下表面搭接有缓冲垫(2)，所述缓冲垫(2)的下表面粘接在底板(3)的上表面，所述底板(3)的上表面固定连接有四个活动装置(4)，且四个活动装置(4)分别位于探测器本体(1)的左右两侧，所述活动装置(4)的上表面固定连接有第一连接块(5)，所述第一连接块(5)的上表面固定连接有伸缩杆(6)，所述伸缩杆(6)的顶端固定连接有第二连接块(8)，且伸缩杆(6)的表面套接有弹簧(7)，所述弹簧(7)的两端分别固定连接在第一连接块(5)的上表面和第二连接块(8)的下表面，且位于同一侧的两个第二连接块(8)的上表面固定连接有通一根支撑杆(9)；所述支撑杆(9)的上表面固定连接有两个横板(10)，且两个横板(10)的下表面均固定连接有卡块(11)，所述卡块(11)卡接在卡槽(13)内，所述卡槽(13)开设在压板(12)的上表面，所述压板(12)的上表面开设有通孔(14)，且探测器本体(1)的顶部穿过通孔(14)并延伸至压板(12)的上方，所述压板(12)的下表面搭接在探测器本体(1)的上表面；所述底板(3)的下表面固定连接有两个安装板(15)，且两个安装板(15)分别位于底板(3)下表面的左右两侧，且安装板(15)的上表面开设有两个安装孔(16)，且两个安装孔(16)分别位于安装板(15)上表面的前后两侧，所述安装孔(16)内设置有安装钉(17)。
【CN209699239U】一种切丁用切菜机【专利】
实用新型内容 [0005] 本实用新型的目的是提供一种切丁用切菜机，该切菜机具有造价低、工作效率高 以及能够满足不同时期对蔬菜量需求不同的要求的优点。 [0006] 本实用新型的上述实用新型目的是通过以下技术方案得以实现的： [0007] 一种切丁用切菜机，包括工作台、设置在工作台上朝向工作台一端传送蔬菜的第 一主传送带、架设在第一主传送带上方的第一压紧传送带、同时驱动第一主传送带和第一 压紧传送带的第一驱动装置、架设于第一主传送带传送末端的第一转刀装置以及驱动第一 转刀装置的第一驱动组件，还包括在所述工作台上设置朝向工作台的另一端传送蔬菜的第 二主传送带、架设在第二主传送带上方与第二主传送带同向传送的第二压紧传送带、同时 驱动第二主传送带和第二压紧传送带的第二驱动装置、架设于第二主传送带传送末端的第 二转刀装置以及驱动第二转刀装置的第二驱动组件，所述第二转刀装置包括刀轴和设置在 刀轴上的转刀，所述第一转刀装置和第二转刀装置分别设置在工作台相对的两端。 [0008] 通过采用上述技术方案，通过设置两组能够单独运行的传送装置和转刀装置，在 需要加工蔬菜量比 较少时 ，能够只利用其中一组对蔬菜进行加工 ；在蔬菜量比 较大时 ，可以 同时运行两组转刀装置共同对蔬菜进行加工。本实用新型具有造价低、工作效率高以及能 够满足不同时期对蔬菜量需求不同的 要求的 优点。避免了切菜机在蔬菜量比 较小时 ，还比 较适 用，在蔬菜量比 较大时 ，速度达不到要求 ，再次购买一台 切菜机 ，成本太高 ，使 用一台 切 菜机工作效率低，浪费时间的问题。 [0009] 本实用新型进一步设置为：所述第二主传送带传送末端为出口端，另一端为进口 端，所述第二压紧传送带为三轴传动，所述第二压紧传送带于靠近出口端的一侧平行与第 二主传送带设置 ，所述第二传送装置靠近进口 端的 一 侧倾斜设置 ，倾斜方向 朝向 进口 端逐 渐升高。
【CN209664759U】一种全自动穿螺丝机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275324.4(22)申请日 2019.03.05(73)专利权人 宁波奥博尔电器有限公司地址 315314 浙江省宁波市慈溪市观海卫工业园区东区(72)发明人 叶燕狄 (74)专利代理机构 慈溪久日专利代理事务所(普通合伙) 33299代理人 赖泽银 陈超(51)Int.Cl.B23P 19/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种全自动穿螺丝机(57)摘要本实用新型公开了一种全自动穿螺丝机，包括装置主体、第一上料振盘、第一振动开关、导料轨、第二振动开关、螺丝分出机构、第一气缸、第二上料振盘、第二气缸、主控开关、气源处理器、电磁阀、按压机构和第三气缸，所述第二气缸的下端安装有按压机构，且按压机构的下侧设置有加工槽，所述加工槽的内部设置有工件，且工件的外侧通过推动头连接有第三气缸，所述第三气缸和加工槽固定在工作台的上侧，且工作台的外侧安装有出料口。
该全自动穿螺丝机，可以自动将螺钉与固定构件组装到一起，从而能提高螺钉与固定构件的使用效率，而且螺钉与固定构件组装后整体体积增加，方便螺钉与固定构件进行安全使用。
权利要求书1页 说明书4页 附图6页CN 209664759 U 2019.11.22C N 209664759U权 利 要 求 书1/1页CN 209664759 U1.一种全自动穿螺丝机，包括装置主体（1）、第一上料振盘（2）、第一振动开关（3）、导料轨（4）、第二振动开关（5）、螺丝分出机构（6）、第一气缸（7）、第二上料振盘（9）、第二气缸（11）、主控开关（13）、气源处理器（14）、电磁阀（15）、按压机构（16）和第三气缸（19），其特征在于：所述装置主体（1）的上侧安装有第一上料振盘（2）和第二上料振盘（9），且第一上料振盘（2）和第二上料振盘（9）的外侧连接有第一振动开关（3）和导料轨（4），并且导料轨（4）的外侧连接有第二振动开关（5），所述第一上料振盘（2）上的导料轨（4）外端连接有螺丝分出机构（6），且螺丝分出机构（6）的外侧安装有第一气缸（7）和螺丝导管（8），所述装置主体（1）的上侧固定有工作架（10）和主控开关（13），且工作架（10）上安装有第二气缸（11），所述装置主体（1）的内部安装有气源处理器（14）和电磁阀（15），所述第二气缸（11）的下端安装有按压机构（16），且按压机构（16）的下侧设置有加工槽（21），所述加工槽（21）的内部设置有工件（17），且工件（17）的外侧通过推动头（18）连接有第三气缸（19），所述第三气缸（19）和加工槽（21）固定在工作台（20）的上侧，且工作台（20）的外侧安装有出料口（12），并且出料口（12）的位置与加工槽（21）的位置对应，所述工件（17）上穿插有螺钉（22）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920520142.9
(22)申请日 2019.04.16
(73)专利权人 深圳市钜泰通信技术有限公司
地址 518100 广东省深圳市宝安区石岩街
道石新社区塘头路明金海工业园综合
楼5楼北侧
(72)发明人 姚尹帜 廖昕 岳海成
(74)专利代理机构 北京科家知识产权代理事务
所(普通合伙) 11427
代理人 陈娟
(51)Int.Cl.
G06K 7/00(2006.01)
(54)实用新型名称一款125K长距离读头(57)摘要本实用新型公开了一款125K长距离读头，包括滑动框，所述滑动框内壁一侧滑动连接有支撑板，所述支撑板远离滑动框内壁的一侧固定连接有限位杆，所述限位杆上套有复位弹簧，所述复位弹簧远离支撑板的一端固定连接有短齿板，所述限位杆贯穿短齿板并与短齿板滑动连接，所述滑动框远离支撑板的一侧开设有长滑孔，所述滑动框靠近长滑孔一侧的内壁固定连接有长齿板，所述短齿板靠近长齿板的一侧固定连接有支撑杆，所述支撑杆经过长滑孔延伸至滑动框外部并固定连接有固定板，所述固定板远离支撑杆的一侧固定连接有万向节，本实用新型涉及读头技术领域。
该一款125K长距离读头，方便固定及移动，灵活度高，并且无需拆装，
方便操作。
权利要求书1页 说明书3页 附图2页CN 209625219 U 2019.11.12
C N 209625219
U
权 利 要 求 书1/1页CN 209625219 U
1.一款125K长距离读头，包括滑动框(1)，其特征在于：所述滑动框(1)内壁一侧滑动连接有支撑板(2)，所述支撑板(2)远离滑动框(1)内壁的一侧固定连接有限位杆(3)，所述限位杆(3)上套有复位弹簧(4)，所述复位弹簧(4)远离支撑板(2)的一端固定连接有短齿板(5)，所述限位杆(3)贯穿短齿板(5)并与短齿板(5)滑动连接，所述滑动框(1)远离支撑板(2)的一侧开设有长滑孔(6)，所述滑动框(1)靠近长滑孔(6)一侧的内壁固定连接有长齿板(7)，所述短齿板(5)靠近长齿板(7)的一侧固定连接有支撑杆(8)，所述支撑杆(8)经过长滑孔(6)延伸至滑动框(1)外部并固定连接有固定板(9)，所述固定板(9)远离支撑杆(8)的一侧固定连接有万向节(10)，所述万向节(10)远离固定板(9)的一端固定连接有读头模块(11)。
2.根据权利要求1所述的一款125K长距离读头，其特征在于：所述滑动框(1)底部固定连接有底座(12)，所述底座(12)底部固定连接有万向自锁轮(13)。
3.根据权利要求1所述的一款125K长距离读头，其特征在于：所述固定板(9)靠近滑动框(1)的一侧固定连接有套筒(14)，所述限位杆(3)一端延伸至套筒(14)内部并与套筒(14)内壁滑动连接。
4.根据权利要求1所述的一款125K长距离读头，其特征在于：所述短齿板(5)和长齿板(7)的齿形适配并相互卡接。
5.根据权利要求3所述的一款125K长距离读头，其特征在于：所述套筒(14)一端延伸至长滑孔(6)内部并与长滑孔(6)内壁滑动连接。
6.根据权利要求1所述的一款125K长距离读头，其特征在于：所述复位弹簧(4)远离短齿板(5)的一端与支撑板(2)固定连接。
2。
