虚断,虚短分析运放电路虚短和虚断的概念由于运放的电压放大倍数很大,一般通用型运算放大器的开环电压放大倍数都在80 dB以上。

而运放的输出电压是有限的,一般在 10 V~14 V。

因此运放的差模输入电压不足1 mV,两输入端近似等电位,相当于“短路”。

开环电压放大倍数越大,两输入端的电位越接近相等。

“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位,这一特性称为虚假短路,简称虚短。

显然不能将两输入端真正短路。

由于运放的差模输入电阻很大,一般通用型运算放大器的输入电阻都在1MΩ以上。

因此流入运放输入端的电流往往不足1uA,远小于输入端外电路的电流。

故通常可把运放的两输入端视为开路,且输入电阻越大,两输入端越接近开路。

“虚断”是指在分析运放处于线性状态时,可以把两输入端视为等效开路,这一特性称为虚假开路,简称虚断。

显然不能将两输入端真正断路。

在分析运放电路工作原理时,首先请各位暂时忘掉什么同向放大、反向放大,什么加法器、减法器,什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你,让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数,这是设计者要考虑的事情。

我们理解的就是理想放大器〔其实在维修中和大多数设计过程中,把实际放大器当做理想放大器来分析也不会有问题〕。

虚短用来的出电压相等,虚短用来得出无电流流经。

1〕反向放大器:图1图一运放的同向端接地=0V,反向端和同向端虚短,所以也是0V,反向输入端输入电阻很高,虚断,几乎没有电流注入和流出,那么R1和R2相当于是串联的,流过一个串联电路中的每一只组件的电流是相同的,即流过R1的电流和流过R2的电流是相同的。

流过R1的电流:I1 = (Vi - V-)/R1 ………a流过R2的电流:I2 = (V- - Vout)/R2 ……bV- = V+ = 0 ………………cI1 = I2 ……………………d求解上面的初中代数方程得Vout = (-R2/R1)*Vi这就是传说中的反向放大器的输入输出关系式了。

运算放大器外部特性和含有运算放大器电路的分析基础知识讲解

运算放大器外部特性和含有运算放大器电路的分析基础知识讲解

Go GL ) ui
uo
un2
G1 Gf
Gf ( AGO
Gf ( AGO Gf ) Gf ) (G1 Gi Gf ) (Gf
Go GL ) ui
uo
G1 Gf
ui
Rf R1
ui
由理想运放构成的反相比例器:
i2 Rf
i1 R1 i- _
+ ui_
u-
+
u+ +
+ RL uo
_
“虚短”: u+ = u- =0, i1= uS/R1 i2= -uo /Rf
应用:在电路中起隔离前后两级电路的作用。

R1
+
+
u_1
R2
RL
u2
_
u2
R2 R1 R2
u1
R1
+
ui _
R2
_
+ +
+ RL _u2
u2
R2 R1 R2
u1
可见,加入跟随器后,隔离了前后两级电路的相互影响。
5. 积分器
iC C
iR R
i- _
+
u-
+
u_i
+
+ u_o
u-=0 i-=0
1. 反相比例器
Rf
R1 _ A
+ u_i
1
+
+
2
+
RL
uo _
Rf R1 1
+ ui_
Ri
+_u1ARu+1o_
2
+ RL uo

运放绝对值电路分析

运放绝对值电路分析

电压绝对值电路,顾名思义就是输出电压是输入电压的绝对值。

在很多运放的datasheet上可以看见绝对值电路的身影,就拿大家熟悉的OP07为例其绝对值电路如图1所示图1.OP07电压绝对值电路图现在我们来分析分析图1电路的工作过程。

(1)输入为正电压时电路可以等效为两个单位增益反向放大器级联,达到“负负得正”的效果。

可以将电路图拆分,得到前一个反向放大器如图2所示。

图2.前级反向放大器图2为什么是一个反向放大器的电路呢?主要是多了两个二极管,让我们觉得与一般的反向放大有些不同了。

我们可以看看它的工作情况。

从仿真的结果可以看出,其中D1导通,D2截止。

这个比较好理解,电路从输入口流到运放的2端口,运放的输入电流很小(可忽略),所以电路一分为二,继续向前流,都遇到10K的电阻,也同样遇到了二极管,但是上面的是从二极管正端流入,下面的是负端流入,当然D1导通,D2截止啦!(我是这么理解的,不是很科学,但是比较容易懂)。

那么下面一个10k和D2的电路截止了,就可以忽略不计了,电路就可以当做一个方向放大器来理解了。

再加上后面一个方向放大,就“负负得正”了。

(2)输入电压为负时图3.负电压仿真当输入为-6.32V,输出为6.32V。

设输入为Vin,运放1的正相输入和反相输入端电压分别为V1+、V1-,运放2的正相输入和反相输入端电压分别为V2+、V2-,R1与R2间的节点电压为V o1,电路输出电压V out.由虚短可知V1+=V1-=0V,V2+=V2-,所以V2+-V1+=V2--V1-,即这两条之路的压差相等。

我们先不理会二极管D1与D2。

那么R1、R2支路与R5支路的压差相等,但是电阻为2:1,则电流为1:2.而这两条支路电路之和等于输入电流。

由这样的关系可以计算得:V2-=V2+=-2/3Vin,V o1=-1/3Vin,因此R2两端的压差为-1/3V in。

最后的输出为:V out=V2-+[(1/3Vin)/R2] *R3=-Vin。

十一种经典运放电路分析

十一种经典运放电路分析

十一种经典运放电路分析从虚断,虚短分析基本运放电路由于运放的电压放大倍数很大,一般通用型运算放大器的开环电压放大倍数都在80 dB以上。

而运放的输出电压是有限的,一般在10 V~14 V。

因此运放的差模输入电压不足1 mV,两输入端近似等电位,相当于“短路”。

开环电压放大倍数越大,两输入端的电位越接近相等。

“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位,这一特性称为虚假短路,简称虚短。

显然不能将两输入端真正短路。

由于运放的差模输入电阻很大,一般通用型运算放大器的输入电阻都在1MΩ以上。

因此流入运放输入端的电流往往不足1uA,远小于输入端外电路的电流。

故通常可把运放的两输入端视为开路,且输入电阻越大,两输入端越接近开路。

“虚断”是指在分析运放处于线性状态时,可以把两输入端视为等效开路,这一特性称为虚假开路,简称虚断。

显然不能将两输入端真正断路。

在分析运放电路工作原理时,首先请各位暂时忘掉什么同向放大、反向放大,什么加法器、减法器,什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你,让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数,这是设计者要考虑的事情。

我们理解的就是理想放大器(其实在维修中和大多数设计过程中,把实际放大器当做理想放大器来分析也不会有问题)。

1)反向放大器:传输文件进行[薄膜开关] 打样图1图一运放的同向端接地=0V,反向端和同向端虚短,所以也是0V,反向输入端输入电阻很高,虚断,几乎没有电流注入和流出,那么R1和R2相当于是串联的,流过一个串联电路中的每一只组件的电流是相同的,即流过R1的电流和流过R2的电流是相同的。

流过R1的电流:I1 = (Vi - V-)/R1 ………a流过R2的电流:I2 = (V- - Vout)/R2 ……bV- = V+ = 0 ………………cI1 = I2 ……………………d求解上面的初中代数方程得Vout = (-R2/R1)*Vi这就是传说中的反向放大器的输入输出关系式了。

运放输出对地短路分析法

运放输出对地短路分析法

运放输出对地短路分析法

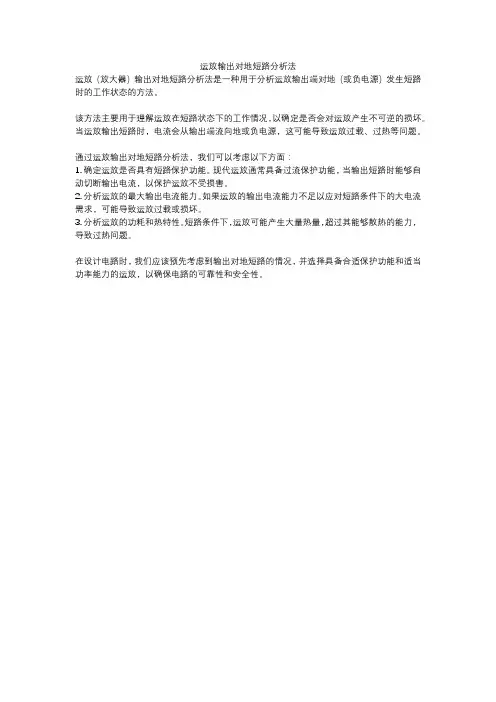

运放(放大器)输出对地短路分析法是一种用于分析运放输出端对地(或负电源)发生短路时的工作状态的方法。
