深沟槽专项施工方案专家论证
放坡和钢板桩基坑支护及开挖施工方案(专家论证)

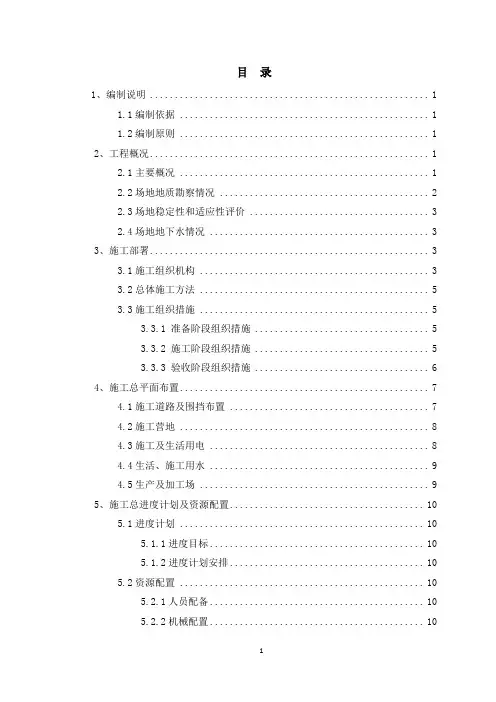

目录1、编制说明 (1)1.1编制依据 (1)1.2编制原则 (1)2、工程概况 (1)2.1主要概况 (1)2.2场地地质勘察情况 (2)2.3场地稳定性和适应性评价 (3)2.4场地地下水情况 (3)3、施工部署 (3)3.1施工组织机构 (3)3.2总体施工方法 (5)3.3施工组织措施 (5)3.3.1 准备阶段组织措施 (5)3.3.2 施工阶段组织措施 (5)3.3.3 验收阶段组织措施 (6)4、施工总平面布置 (7)4.1施工道路及围挡布置 (7)4.2施工营地 (8)4.3施工及生活用电 (8)4.4生活、施工用水 (9)4.5生产及加工场 (9)5、施工总进度计划及资源配置 (10)5.1进度计划 (10)5.1.1进度目标 (10)5.1.2进度计划安排 (10)5.2资源配置 (10)5.2.1人员配备 (10)5.2.2机械配置 (10)5.2.3材质标准 (11)6、深沟槽开挖施工方案 (12)6.1工程特点 (12)6.2备选方案 (13)6.2.1方案一：分级放坡开挖法 (13)6.2.2方案二：钢板桩支护直槽开挖法 (13)6.2.3方案三：放坡支护开挖法 (14)6.3方案比选 (15)2.3.1分级放坡开挖方案（方案一）优缺点 (15)6.3.2钢板桩支护直槽开挖方案（方案二）优缺点 (15)6.3.3放坡支护开挖方案（方案三）优缺点 (16)6.3.4确定比选方案 (16)6.4沟槽开挖方案 (17)6.4.1确定开挖横断面 (17)6.4.2施工工艺流程 (17)6.4.3施工技术要点 (18)6.4.4安全注意事项 (20)7、职业健康安全管理体系 (21)7.1安全管理体系 (21)7.2安全技术管理体系 (21)7.3安全监督管理体系 (22)7.4职业健康安全管理组织机构 (22)8.1 质量管理目标 (23)8.2质量管理体系 (24)8.3 技术保证措施 (25)9、环境保护与文明施工 (26)9.1 环境保护与水土保持 (26)9.1.1 环境保护管理组织机构 (26)9.1.2重要环境保护措施 (27)9.2 文明施工 (33)9.2.1 文明施工管理目标 (33)9.2.2 文明施工的组织机构 (33)9.2.3 文明施工实施措施 (34)10、扬尘治理 (36)10.1渣土车辆实行“四统一”标准 (36)10.2施工现场扬尘治理 (36)10.3垃圾清运规定 (37)10.4建立健全扬尘治理规章制度 (37)11、季节性施工措施 (40)11.1夏季施工措施 (40)11.1.1防中暑措施 (40)11.1.2混凝土施工措施 (40)11.1.3防火措施 (40)11.2雨季施工措施 (41)11.2.1雨季施工总体安排 (41)11.2.2雨季施工措施 (41)二街深沟槽开挖专项方案1、编制说明1.1编制依据(1)《河南省建筑边坡与深基坑工程管理规定》（豫建（2010）25号）(2)《给水排水管道工程施工及验收规范》GB50268-2008(3)《市政排水管道工程及附属设施》06MS2011.2编制原则(1)严格执行国家及地方的有关政策、法规、规程、规范、标准和条例。
深沟槽(基坑)开挖专项安全施工方案
深沟槽(基坑)开挖专项安全施工方案
一、前期准备工作
1.确定工程所在地的地质和地形条件，充分调查勘察各种地质情况。
2.制定详细的基坑支护方案和监测预警方案。
3.设立专门的工程管理组织，明确责任。
二、施工方案
1.根据勘察结果，确定基坑开挖的受力状态和支护要求。
2.按照设计要求，合理确定护坡和护堤，并采取相应的支护措施。
3.开挖过程中要根据地质情况、开挖深度等因素采取适当的对策，确保
施工安全。
三、安全措施
1.确保施工现场的安全通道畅通，设置明显的安全警示标识。
2.安排专人对工地周边环境进行检查，防止危险物品的存在。
3.所有参与施工的人员必须经过专门的安全培训，掌握相关安全操作规
范。
四、应急预案
1.制定基坑开挖施工场所的应急预案，包括灭火、疏散和急救等措施。
2.设立专门的应急救援队伍，随时准备应对可能出现的突发事件。
五、施工监管
1.加强对施工现场的监管，做好日常巡查记录。
2.定期组织施工现场安全检查，发现问题及时处理。
结语
深沟槽(基坑)开挖是一项复杂的施工工程，安全施工至关重要。
只有严格执行安全施工方案和措施，加强监管和应急准备，才能确保工人和施工现场的安全，保障工程的顺利进行。
深基坑支护施工专项方案(专家论证)
深基坑支护施工专项方案(专家论证)******************工程*****************有限公司年月日1目录2W1~W2平面布置图总平面支护图3第一章工程概况1.1工程建设相关单位建设单位：****************设计单位：****************勘察单位：****************施工单位：****************监理单位：****************1.2工程名称及地点工程名称：****************工程地点：****************1.3工程建设基本息********************************工程建设地点为*************************，新建DN400和DN500污水管道合约670m。
合同工期为90日历天，合同总价为250.5700万元，质量为合格。
1.4危大工程概况和特性及手艺保证措施危险源基坑支护开挖施工未按设计及方案职员上下无公用爬梯、通道基坑施工时，围护浸水破损“四口”无防护措施施工用电三级保护失灵汛期基坑内积水地质复杂现场危险源无标识机械施工（如吊车、土方车、挖土机械）影响基坑坍塌高坠坍塌高坠触电坍塌坑底隆起涌砂涌水易造成变乱机器伤害控制措施落实公司管理举措，严格每道工序验收落实公司《安全生产文明施工标化现场实施细则》做好上下排水措施落实公司管理办法，严格每道工序验收落实公司《安全生产文明施工标化现场实施细则》，加强过程控制与日常检查维修准备防汛物资与设备落实责任制，严格按方案操作，加强过程的检查监视落实公司《安全生产文化施工标化现场施行细则》，加强过程控制与日常检查维修落实公司《安全生产文明施工标化现场实施细则》，加强过程控制与日常检查维修4第二章编制依据2.1编制说明本施工方案是为规范和指导深基坑土方工程从施工准备到验收全过程的综合性技术经济文件。
为使该项工程的施工全过程能按照科学规律组织规范施工，有计划地开展各分部分项工程的施工，及时做好各项施工准备工作，保证各种资源和劳动力的及时供应；协调各专业工种之间的工序搭接安排，保证施工的顺利进行，且在一个安全的环境下正常工作并顺利完成各道工序的施工任务。
沟槽开挖及支护专项施工方案(深基坑专家论证)
沟槽开挖及支护专项施工方案深基坑工程是城市建设中常见的一种复杂工程形式，为确保基坑工程施工安全以及保障周边环境的稳定，沟槽开挖及支护是其中一个重要的专项施工环节。
本文针对沟槽开挖及支护方面进行深入探讨，通过专家们的论证，提出了一套完整可行的专项施工方案。
1. 工程概况1.1 基坑工程背景基坑工程位于城市中心商业区，周边环境复杂，土质松软。
基坑深度较大，需进行沟槽开挖及支护以确保基坑开挖稳定安全。
1.2 工程目标确保基坑开挖过程中不发生坍塌事故，保障周边环境和建筑物安全。
2. 施工方案2.1 沟槽开挖2.1.1 施工方法采用顶管法进行沟槽开挖，控制开挖速度，保证土体稳定。
2.1.2 安全措施严格遵守安全操作规程，定期检查沟槽开挖情况，确保工程安全。
2.2 支护设计2.2.1 支护结构采用槽形深基槽支护结构，具有良好的承载能力和变形控制能力。
2.2.2 施工工艺支护施工采用循序渐进法，确保支护结构稳定并与周边土体良好结合。
3. 施工流程3.1 施工准备组织施工人员进行岩土勘察，制定详细施工方案。
3.2 沟槽开挖分段开挖沟槽，及时清理松软土层，确保顶管法施工顺利进行。
3.3 支护施工安装支腿并进行支护结构的搭建，控制深基坑的变形情况。
4. 安全与质量控制4.1 安全管理加强现场安全督导，定期组织安全培训，确保施工人员安全意识。
4.2 质量控制每个施工阶段进行质量检查，及时处理问题，确保施工质量符合规范要求。
5. 结束语通过本文的论证和探讨，我们提出了一套科学严谨的沟槽开挖及支护专项施工方案，将为深基坑工程的施工提供重要参考，确保工程安全稳定进行。
同时也体现了专家们的经验和专业知识在基坑工程中的重要性。
专家评审后深基坑顶管专项施工方案
专家评审后深基坑顶管专项施工方案深基坑顶管施工方案是指在基坑开挖过程中采用顶管技术进行施工的方案，通过顶管的支护来保证基坑的稳定和安全。
本文将对深基坑顶管专项施工方案进行评审。
首先，深基坑顶管专项施工方案应明确工程目标和需求。
方案中应明确基坑的设计要求、开挖深度、土质情况、地下水位等信息，并指明工程目标，如保证基坑的稳定性和安全性，确保周边建筑物的不受影响等。
此外，方案还应充分考虑现场条件，如开挖的过程中可能遇到的难题和风险，以便有针对性地采取措施。
其次，深基坑顶管专项施工方案中应包括详细的施工流程和方法。
方案应明确顶管的施工顺序和步骤，如地下水的排除、顶管的安装、支护结构的施工等。
方案中还应明确使用的设备和工具，如测量设备、顶管机械等，以及施工的具体方法和要求。
此外，方案应考虑工期和施工速度，以确保工程的按时完成。
第三，深基坑顶管专项施工方案应注重施工质量控制。
方案中应描述施工过程中的质量控制措施，如对土层和地下水进行采样测试，对顶管的质量进行监控等。
方案中还应明确质量控制的标准和要求，如顶管的精度、土壤的稳定性等。
此外，方案中应考虑施工过程中的质量问题的处理措施，如对发现的质量问题及时进行整改。
第四，深基坑顶管专项施工方案应注重安全控制。
方案中应考虑施工过程中可能发生的安全风险和事故，如土层塌方、地下水突出等，并明确相应的防护措施和应对措施。
方案中还应明确施工过程中的安全管理措施和制度，如施工现场的安全巡视、警示标识的设置等。
此外，方案中应注重施工人员的安全培训和意识教育，以提高施工过程中的安全意识。
最后，深基坑顶管专项施工方案应考虑环境保护和施工效率。
方案中应明确环境保护的措施和要求，如对土壤和地下水的保护等。
方案中还应着重考虑施工效率的提高，如提前储备必要的材料和设备，合理安排施工进度，减少施工工期等。
综上所述，深基坑顶管专项施工方案应具备明确工程目标和需求、详细的施工流程和方法、施工质量和安全控制等要素，并注重环境保护和施工效率。
关于深基坑专家论证实战干货，看这篇文章就够了
（5）施工监测
这部分侧重于各类监测点布设是否合理，监测对象及监测项目是否齐全。
（6）应急预案
这部分需根据论证内容编制详尽、对应的应急措施，并交代应急响应、应急组织体系等内容。
03专家论证关注板块 深基坑专家论证主要涉及土方开挖、支护、降水三个工程，所以对于参加专家论证的深基坑方 案这三块内容必不可少，而且需要尽量详尽叙述。
（1）工程概况
这部分侧重于工程简介、主要工程量交代清楚；地理位置、周边环境尤为重要，事关部分专项 应对方案；各类平面布置是否齐全、合理；编制依据是否齐全、版本最新。
02深基坑工程专项方案编制及实施 由谁编制？ 实行施工总承包的，深基坑专项方案应当由施工总承包单位组织编制。但，深基坑工程作为专 业工程实行分包的，深基坑专项方案可由专业承包单位组织编制。 编制内容？ （1）工程概况 危险性较大的分部分项工程概况简介、主要工作量统计、工程地理位置、周边环境（管线、建 筑物等）、临水临电排水等平面布置、参建单位、编制依据 （2）施工资源配备 劳动力配置计划、施工机械配置计划、测量仪器配备计划、施工材料配备计划 （3）施工进度计划 （4）施工方案 基坑围护施工、降水、基坑开挖、围檩支撑安装 （5）施工监测 （6）质量保证措施 （7）安全文明施工保证措施 （8）环境保护措施 （9）应急预案 如何实施？ 施工单位应根据专家论证报告修改完善专项方案，并经单位技术负责人、项目总监理工程师、 建设单位项目负责人签字后方可实施。实行施工总承包的，由施工总承包单位、相关专业承包 单位技术负责人签字。 如果专项方案论证后做重大修改，应重新组织专家论证。
污水管道沟槽深基坑放坡开挖及拉森钢板桩支护专项方案(专家论证带钢板桩验算)
污水管道沟槽深基坑放坡开挖及拉森钢板桩支护专项方案目录1. 工程概况 (1)1.1 项目概况 (1)1.2 深基坑工程概况 (1)1.2.1基坑简介简单 (1)1.2.2工程地质、水文地质概况 (2)1.3 施工平面布置图 (6)1.4 施工要求和技术保证条件 (6)1.4.1 施工要求 (6)1.4.2 技术保证条件 (6)2. 编制依据 (7)3. 施工进度计划、材料与设备计划 (8)3.1施工进度计划 (8)3.2 材料计划 (8)3.3 机械设备投入计划 (8)4. 施工工艺技术 (9)4.1技术参数 (9)4.1.1基坑开挖技术参数 (9)4.1.2降水设计技术参数 (10)4.2工艺流程 (10)4.3施工方法 (12)4.3.1基坑开挖施工 (12)4.3.2井点降水的施工 (15)4.3.3拉森钢板桩的施工 (17)4.3.4防护栏杆施工 (19)4.3.5管道吊装施工 (20)4.4检查验收 (23)4.4.1基坑施工质量自控体系 (23)4.4.3 基坑开挖控制要点及验收标准 (24)4.4.4基坑开挖质量保证措施 (24)5. 施工安全保证措施 (25)5.1组织保障 (25)5.1.1 安全保障小组成员配备 (25)5.1.2 安全保障小组组织措施 (25)5.2技术措施 (26)5.2.1安全技术交底制度 (26)5.2.2安全注意事项及要求 (27)5.3应急预案 (28)5.3.1危险源识别 (28)5.3.2危险源因素预防及应急措施 (29)5.3.3应急救援装备 (32)5.3.4应急救缓药品 (32)5.3.5项目部应急救援领导小组 (33)5.3.6相关部门电话 (33)5.3.7培训要求 (34)5.3.8应急预案的响应与启动 (34)5.3.9 事故报告 (36)5.4监测方案 (37)5.4.1监测依据 (37)5.4.2监测项目 (37)5.4.3 建筑基坑工程仪器监测项目及报警值表见下表 (38)5.4.4监测点布置 (38)5.4.5巡视检查 (38)5.4.6监测频率 (39)5.4.7保护措施 (39)5.5有限作业空间安全施工措施 (39)5.5.1作业范围 (39)5.5.2施工安全措施 (39)5.6安全用电施工方案 (41)5.6.1 现场布置 (41)5.6.2临时用电的安全措施 (41)5.6.3 施工现场预防发生电气事故应急措施 (43)5.7雨季施工措施 (45)5.7.1准备工作1、组织措施 (45)5.8冬季施工措施 (46)6. 劳动力计划 (48)6.1项目管理人员 (48)7. 计算书及相关图纸 (50)7.1 基坑边坡稳定验算（采用同济启明星边坡稳定分析计算软件计算） (50)7.1.1计算参数 (50)7.1.2计算基本原理： (51)7.1.3计算基本方法： (51)7.1.4坡顶有动载情况下的边坡进行安全稳定系数验算。
深沟槽开挖专项施工方案
深沟槽开挖专项安全施工方案（2＃路)一、深沟槽开挖方案1、施工工艺流程施工准备→测量放线→沟槽开挖→清基验收→基础排水（如需要）→管（渠)道施工→检查井砌筑→验收→沟槽回填2、测量放线根据施工图设计文件，测设雨水管道中心线和检查井中心位置，设立中心桩。
管道中线及检查井中心桩经监理复核后方可施工.根据管道直径或断面大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于检查井位置的确定通过在沟槽外两侧设置控制桩来进行控制,并记录两桩至井中心的距离，以备校核。
3、沟槽开挖（1)、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下水位、地下结构物、沟槽附近地上结构物以及施工环境等情况，选用DH420LC—7型挖掘机、HY305-7型挖掘机、XG953-50铲车,制订必要的安全措施，确保施工质量及安全.（2)、采用人工配合挖掘机挖槽,挖槽前,技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。
深槽挖土的边坡系数根据土质和挖深暂定为1：0.33，具体按规范操作。
开挖中发现土质松软地段，立即采用木板、支架、方木进行全断面支护。
沟槽上下均设安全员，及时观测沟槽,发现和排除各种险情，为确保槽底土壤结构不被扰动和破坏,在机械开挖时，应留20厘米左右一层不挖,待人工清除。
人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动和破坏.(3）、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位,因此采用分层二次开挖法：上、下两层均采用放坡开挖，上层开挖深度按2—2。
5米控制下层开挖深度按3-5米控制，沟槽开挖完成后，必要时采用钢板桩上架设横向支撑，间距以不影响吊放管节和兼顾安全性为宜。
（4)、沟槽上层与下层之间的台阶宽度为1-2米，以第二台阶为挖机辅助工作层，开挖第二层沟槽，同时考虑作为汽车倒土面及临时堆管、下管工作层。
(5）、在雨期施工,应尽量缩短开槽长度,并作好防排水措施，如果雨水泡槽以后，要尽快采取措施,抽排积水，清除淤泥，用砂石料回填湿槽，达到稳定即可,不宜铺垫过厚，造成基础沉陷不均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)二编制依据 (2)三、施工计划 (3)四、深沟槽支护方案及施工工艺 (5)五、基坑开挖及排水 (11)六安全文明施工措施 (14)七、应急救援预案 (19)附：钢板桩支护计算书一、工程概况XX路位于XXX，自XXX路起向西北向延伸，再往东到XX路，道路线形呈L型。
道路沿线西侧、北侧规划为非建设用地，东侧、南侧为国遥新天地、长江科学院等单位规划建设用地。
设计起点处接XX 路交叉口（K0+065），止点处于XX路（K2+741.168）,全长2396.168m，红线宽20m。
Wxz-1~Wx-6管道全长约280m，为D600的HDPE管，在道路西侧绿化带中，通过接驳井及XX路道排污水管网相连接，并将区域污水通过XXX路管网送至XX污水处理厂处理，中心线紧邻XX路，及XX路平行布置，管道中心线距离路边4m，沟槽开挖深度4m~5.5m，XX路左侧绿化带内分布有一条DN400现状石化乙烯管道，沿污水管道放射布置。
根据地质报告，工程场地地面下17.2米深度范围内表层分布（1）素填土（Q ml）及（la）淤泥（Q l）外，其下分别为第四季冲洪积成因粘性土（Q4al、Q3al+pl），上述地层依成因及岩土力学特征等可分为两大层，本场地分布的地下水类型为上层滞水，主要赋存于（1）层中，受地表水、大气降水补给，雨季有一定水量，根据临近的场地地质资料，上层滞水稳定水位埋深约为1m。
对地基土的工程评价如下：（1）素填土杂色，主要由粘性土混少量碎砖石及植物根系组成，结构松散，土质不均，具高压缩性，为新近填土。
粘聚力10Kpa，内摩擦角8°。
（la）淤泥局部分布，褐色，流塑，含氧化铁，少量有机质及腐植土，具高压缩性（2）粉质粘土局部分布，黄褐色，可塑，含氧化铁，少量铁锰质及灰白色高岭土，具中压缩性。
容重18.5KN/m³，粘聚力26Kpa，内摩擦角12.5°。
（3）-1 粘土黄褐~褐黄色，可塑~硬塑，含氧化铁、少量铁锰质结核颗粒及高岭土。
容重18.7KN/m³，粘聚力33Kpa，内摩擦角13°。
（3）-2 粉质粘土黄褐~褐红色，可塑~硬塑，含氧化铁、少量铁锰质结核颗粒及高岭土土，局部夹少量碎石。
容重19.4KN/m³，粘聚力47Kpa，内摩擦角16°。
综合以上情况，沟槽土质较差，且管道中心线左侧离已建成道路边线较近，仅有4米，右侧不远处有石化乙烯管道，放坡空间有限，故考虑到道路及石化乙烯管道安全，Wxz-1到Wx-6段均采用钢板桩支护。
施工平面图（附后）二编制依据1、《XX路（高新二路-郑家路）道排工程》第二册及新增污水图纸及变更通知单2、XX道路及排水工程岩土工程勘察报告书3、现场实地踏勘所调查资料。
4、有关施工技术标准、规范及技术规程有关要求，包括：《给水排水管道工程施工及验收规范》GB50268-2008;《建筑基坑支护技术规程》JGJ 120-2012《建筑施工安全检查标准》CJC59-20165、《XX路道排工程》施工组织设计。
6、工程所在地地理位置、交通条件及施工期间气候特点。
7、有关质量、环境、职业健康安全的法律法规和其他要求；8、建质[2009]87号《危险性较大的分部分项工程安全管理办法》三、施工计划一、机械投入计划主要施工机械投入计划表检测设备投入计划一览表二、劳动力投入计划三、材料进场计划材料采购计划一般提前15~20天提出，做到不因材料采购而影响工期，施工现场仓库对各种材料应有一定储备，若在施工中材料不能及时到场，应通过库存进行缓解，并通过多方了解及时联系和购买，以保证工期、质量，确保材料能及时进场。
采用货比三家，“比质、比价、比服务”的原则进行运作，确保工程质量，加强产品标识及可追溯性管理，严格按照公司程序文件运作，做到材料采购、验收、检验、使用等环节的可追溯性。
对材料在记录上和实物上进行标识，对重要材料还要记录，跟踪其使用部位。
D600的HPDE管分两次进场，现场砂石随要随进。
四、施工进度计划本工程管道施工计划2017年7月21日开工，2017年9月12日竣工。
共计53天。
管道施工采用分段流水作业，钢板桩支护段按180m一个作业面，钢板桩支护段每米开挖土方量约8.48m³，一个作业段1526 m³，一台挖掘机需3天，打拉森钢板桩180m，约需3天。
横道图（附后）四、深沟槽支护方案及施工工艺4.1支护方案根据地质报告及管道埋深和走向以及对排水管道两侧管线的保护要求，拟采用全线拉森钢板桩支护，经我方计算：拉森钢板桩采用长度9m，桩顶标高为现状地面下1.5m处。
采用先揭一层约1.5米深土方，而后钢板桩满铺打插支护，一次开挖成型的方式。
（本次计算取最不利条件，既基坑采用最深处4.0米，钢板桩支护）拉森钢板桩采用FSP-Ⅳ型，壁厚为15.5mm，横截面积每片为96.99cm²，每延米截面积242.5cm2，二次力矩每片4670cm4，每延米惯性矩38600cm4，截面抗弯模量每片362cm³，每延米抗弯模量2270cm³。
钢板桩采用履带式振动打拔机插拔。
当场地土质坚硬，钢板桩难以沉桩时，可采用钻机引孔等措施辅助沉桩。
沿线支管支护方式同主线管道。
采用这种支护是由于施工机械及最大挖掘深度4.5米的特点以及现场的施工条件，具体开挖支护方案如下：由于开挖深度最大达到5.5米，我们根据现场的条件，管道右侧有一片空地具备有堆土的条件，整体宽约12米，堆土空间有限，计算仅够沟槽土方堆置，决定先揭去1.5米的土层，内转至管道施工区域外空地处。
然后根据沟槽开挖宽度，采用9米钢板桩，满铺一次支护到位，一次开挖到位。
开挖的土方堆砌在沟槽右侧空地处，计算按距离沟边1m考虑。
支护方案详图（附后）4.2钢板桩支护施工工艺及施工程序1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面。
（2）基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用，各周边尺寸尽量符合板桩模数。
2、板桩施工的顺序板桩准备→围檩支架安装→板桩打设→偏差纠正→拔桩。
3、板桩的检验、吊装、堆放（1）板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。
外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。
（2）板桩吊运装卸板桩宜采用两点吊。
吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
（3）板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③板桩应分层堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距。
一般为3-4 米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2 米。
4、导架的安装在板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”。
导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2.5～3.5米，双面围檩之间的间距不宜过大，一般略比板桩墙厚度大8～15mm。
安装导架时应注意以下几点：（1）采用经纬仪和水平仪控制和调整导梁的位置。
（2）导梁的高度要适宜，要有利于控制板桩的施工高度和提高施工工效。
（3）导梁不能随着板桩的打设而产生下沉和变形。
（4）导梁的位置应尽量垂直，并不能及板桩碰撞。
5、板桩施打（1）板桩用吊机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。
（2）打桩前，对板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。
（3）打桩前，在板桩的锁口内涂油脂，以方便打入拔出。
（4）在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。
（5）板桩施打采用屏风式打入法施工。
屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。
施工时，将10～20 根板桩成排插入导架内，使它呈屏风状，然后再施打。
通常将屏风墙两端的一组板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分1/3 或1/2板桩高度打入。
屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。
施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。
因此，施打顺序是板桩施工工艺的关键之一。
其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂直状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。
板桩打设的公差标准如下表所示。
（6）打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。
6、板桩的拔除基坑回填后，要拔除板桩，以便重复使用。
拔除板桩前，应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。
否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。
（1）拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。
（2）拔桩时应注意事项①拔桩起点和顺序：可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。
拔桩的顺序最好及打桩时相反。
②振打及振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。
对较难拔除的板桩可先用柴油锤将桩振下100～300mm，再及振动锤交替振打、振拔。
③起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。
④供振动锤使用的电源为振动锤本身额定功率的1.2-2.0 倍。
⑤对引拔阻力较大的板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过1.5h。
7、板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。
回填的方法采用填入法，填入法所用材料为砂。
五、基坑开挖及排水5.1 基坑开挖5.1.1 施工准备1、开挖前，将本开挖技术方案对操作工人进行技术交底。
2、清除挖方区域内所有障碍物，如地上高压、照明、通讯线路，电杆、树木、旧有建筑物等。
