无门槛门门框安装示意图
人防门安装技术交底
防护设备安装技术交底内容交底提要：防护设备安装及施工配合一、人防门框安装（一）人防门框安装前，土建施工单位应向门框安装队提供的配合1.提供标高。
请明确是结构标高还是建筑标高。
2.提供门口边线。
3.提供门孔中线。
4.提供墙边线。
5.提供轴线。
（二）人防门框进场、安装条件1.工程现场具备内、外部通行条件。
2.标高、边线、墙线已绘制在现场。
3.人防防护段底板混凝土浇筑完成，结构强度达到50%以上，人防门框两侧墙柱钢筋绑扎完毕、地梁钢筋绑扎完毕。
（三）施工过程中的注意事项1.固定门槛：门槛与建筑地坪高差一般情况下应≧150mm。
≧150mm2.活门槛：门下无门槛，门前大小梁。
门框下边与建筑地坪同高。
浇筑阀板时，当建筑标高＜250mm时，预留（后浇槽）出从建筑标高向下250mm的地梁钢筋（需要焊接门框锚固件），以免影响安装。
建筑标高向下预留250mm后浇槽尺寸不足。
预留建筑标高向下250mm。
建筑标高向下250mm活门槛双扇门的门框局部安装图例3.绑扎门框墙钢筋时，其钢筋与门框的距离应满足：洞口尺寸+双侧混凝土保护层厚度（考虑防护门框安装实际需要〈闭锁盒〉，单侧保护层厚度须保证50mm）。
4.在防护门框安装前或安装过程中，不允许架管穿过防护门框洞口，应在防护门框安装位置两侧各留出400mm以上的空隙，以满足防护门框垂直下落至安装位置的需要。
5.为保证防护设备安装垂直度，工程总承包单位或土建施工单位应提供钢架管，以满足安装斜向支撑的需要；防护门框未完成支撑固定前，土建施工单位严禁封合模板。
6.根据人民防空工程防护设备安装技术要求，模板支撑体系与防护门框的支撑体系必须独立，防护门框安装完毕，土建施工单位的木工封模板时，应注意保护防护门框支撑体系，不能破坏防护设备的支撑，支撑一旦遭到破坏，将极大影响隐蔽施工质量，最终影响到防护门框安装质量。
完好支撑若是发生防护门框支撑被破坏，造成防护门框垂直度超差、变形等问题，我司不承担责任；因支撑被破坏，后期可能发生的防护设备重新安装（现浇混凝土）等问题，由破坏支撑体系的单位/个人承担相应责任和经济损失。
铝合金门窗钢副框安装过程图解ppt课件
.
.
把溢出的发泡胶压入缝隙
打发泡胶
11.04.2020
.
硅酮密封胶
打胶效果
11.04.2020
.
四、铝合金窗与塑钢窗
（一）工艺：塑钢窗与铝合金窗在工艺上是相通的，可以依 照上述的步骤进行安装。 （二）性能：在性能上两种窗各有千秋。
1.铝合金窗整体性能较好，在抗风压、水密性、防火 性、采光性和装饰性等方面，具有不错表现。
2.塑钢窗的价格相对较低，有利于节约成本。同时在 保温性方面优余铝合金窗，节能效果佳。
.
铝合金窗与塑钢窗性能对比
.
11.04.2020
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
➢ 固定：打膨胀螺栓将钢副框与墙体固定。 ➢ 塞缝：用干硬性水泥砂浆塞补副框与墙体之间缝隙。 ➢ 收口：在下部窗台处，一般的收口方式是：内侧砂浆面收平副框，再做装饰
面。外侧直接由装饰完成面收平副框，并向外放坡。这样使窗台的内侧完成 面比外侧完成面高，保证水不倒灌。 ➢ 防水：待砂浆干燥后，在洞口外侧四周多遍涂刷JS防水.
饼，进而控制窗框的进出位置。
.
11.04.2020
.
水平标高线和窗洞中线
11.04.2020
.
•抹 灰 控 制 线
11.04.2020
.
二、安装钢副框
• 安装步骤
➢ 定位：将钢副框嵌入窗洞内，并用木楔临时固定，然后依据三线位置，调整 副框的位置直至符合图纸要求。可以用靠尺加卷尺直接拉出尺寸来定位，也 可以用激光扫平仪抄线至窗洞内侧。
DB11 1078.1-2014 人民防空工程防护设备安装技
DB11/ 1078.1—2014
人民防空工程防护设备安装技术规程 第 1 部分：人防门
1 范围
本标准规定了人民防空工程（以下简称人防工程）人防门类防护设备安装的基本规定、安装准备、 安装工程和质量验收的要求。
本标准适用于本市行政区域内新建、改建和扩建的五、六级各类人防工程常用人防门类防护设备安 装。
3.1 术语和定义..................................................................... 1 3.2 符号........................................................................... 2 4 基本规定........................................................................... 2 5 安装准备........................................................................... 2 5.1 进场验收....................................................................... 3 5.2 现场存放....................................................................... 4 6 安装工程........................................................................... 4 6.1 门框安装....................................................................... 4
木门基础深化设计及安装知识讲座
木材的切面分为横切面、径切面、弦切面。了解木材的切面，可以更好地理解木皮 的纹理。
木门的其他相关知识
木材的三切面 横切面
定义：
横切面是与树干长轴相 垂直的切面，亦称端面 或横截面。
横切面
髓心 树 干 长 轴
木门的其他相关知识
木材的三切面 径切面
定义：
径切面是顺着树干长轴 方向，通过髓心与木射 线平行或与生长轮相垂 直的纵切面。
实木复合门
木门的分类
按材质和内部构造分类 模压门（吸塑门）结构简单，就是在框架结构上粘贴模压门板而成。此外，有的模压
门内结构采用实木复合门的工艺，外表面覆盖PVC膜。
模压门
木门的分类
按外观分类 根据外部观感的不同，可分为平板和造型门。
平板门
造型门
木门的分类
按表面涂层分类
按表面涂层分类，一般可分为油漆门、免漆门、烤漆门。 油漆门是表面采用油漆喷涂工艺的木门。 免漆门，顾名思义，即不用做油漆的门。表面一般为PVC （常见的就是模压门）。 烤漆门，烤漆是一种表面工艺，基材为密度板。
木门上的五金
• 门锁 • 合页 • 门吸、门碰 • 密封条 • 闭门器 • 门底防尘条 • 防盗扣、防盗链
木门上的五金
木门上的五金
木门的其他相关知识
木皮
木皮就是将原木加工（截剖、软化、刨切，干燥、裁切等）成比较薄的薄木片（也 称单板）。有天然木皮、无纺布木皮、科技木皮三种。
木门的其他相关知识
木门的分类
按开启方式分类
推拉门
木门的分类
按开启方式分类
弹簧门
木门的分类
按开启方式分类
折叠门
木门的分类
按材质和内部构造分类 木门按材质和内部构造的不同，可以分为原木门、实木门、实木复合门、模压门（吸

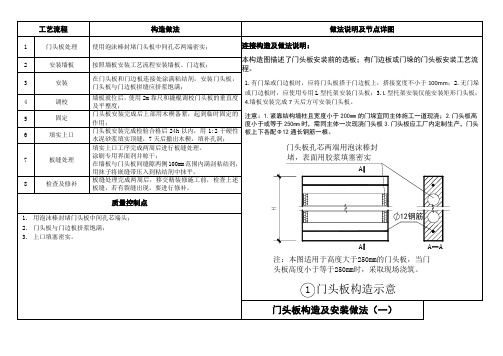

门头板构造及安装做法
作用；
度小于或等于 250mm 时，需同主体一次现浇门头板 3.门头板应工厂内定制生产，门头
6
填实上口
门头板安装完成检验合格后 24h 以内，用 1:2 干硬性 板上下各配Φ12 通长钢筋一根。 水泥砂浆填实顶缝，7 天后撤出木楔，填补孔洞；
填实上口工序完成两周后进行板缝处理。
门头板孔芯两端用泡沫棒封
7
板缝处理
涂刷专用界面剂并晾干； 在墙板与门头板间缝隙两侧 100mm 范围内满刮粘结剂，
用抹子将嵌缝带压入到粘结剂中抹平。
堵，表面用胶浆填塞密实 A
8
检查及修补
板缝处理完成两周后，移交精装修施工前，检查上述 板缝，若有裂缝出现，要进行修补。
质量控制点
1. 用泡沫棒封堵门头板中间孔芯端头； 2. 门头板与门边板挤浆饱满； 3. 上口填塞密实。
工艺流程
构造做法
做法说明及节点详图
1
门头板处理 使用泡沫棒封堵门头板中间孔芯两端密实；
连接构造及做法说明：
2
安装墙板
按照墙板安装工艺流程安装墙板、门边板；
本构造图描述了门头板安装前的选板；有门边板或门垛的门头板安装工艺流 程。
3
安装
在门头板和门边板连接处涂满粘结剂，安装门头板，
门头板与门边板拼缝应挤浆饱满；
12钢筋
A
AA
注：本图适用于高度大于250mm的门头板，当门 头板高度小于等于250mm时，采取现场浇筑。
1 门头板构造示意
Hale Waihona Puke 门头板构造及安装做法（一）
1.有门垛或门边板时，应将门头板搭于门边板上，搭接宽度不小于 100mm；2.无门垛
4
调校
墙板就位后，使用 2m 靠尺和撬棍调校门头板的垂直度 或门边板时，应使用专用 L 型托架安装门头板；3.L 型托架安装仅能安装矩形门头板；
人防门的安装与调试
人防门的安装与调试1.人防门框安装施工根据设备的不同特点、设计要求和施工组织设计进行，安装施工中，对隐蔽工程应作记录，并应进行过程中或分项检验，合格后方可进行下一步工序的施工。
一般防护设备的安装流程如图：防护设备安装流程图一、人防门框安装前提条件1）人防门框安装前应在底板上预埋立框支撑件，并预留后浇施工槽。
在底板浇筑混凝土前，应按要求对立框支撑件的预埋、后浇施工槽的留置情况，进行检查验收并形成隐蔽工程验收记录。
立框支撑件的预埋、后浇施工槽的留置应符合下列要求：①施工单位在人防防护段底板钢筋施工时，应及时通知人防专业安装队在底板上垂直预埋立框支撑件，并与底板钢筋可靠固定。
按人防门的类别、型号，并结合工程现场实际情况，在底板相应的位置设置地面支撑件。
预埋门框支撑件示意图②浇筑底板混凝土时，应在门框墙下槛梁两侧底板处预留后浇施工槽。
后浇施工槽宽度为下槛梁宽度+2b，即：A1=C1+2b，A2=C2+2b。
深度为h。
具体尺寸要求，应满足下列要求：对于固定门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=200mm。
当人防门洞净宽＞1500mm时，b=500mm，h=250mm。
对于活门槛式人防门，当人防门洞净宽≤1500mm时，b=300mm，h=300mm。
当人防门洞净宽＞1500mm时，b=500mm，h=350mm。
对于无门槛式人防门，人防门洞净宽＞1500mm时，b=500mm，h=350mm。
后浇施工槽深度h不宜大于底板厚度一半。
2）底板混凝土浇筑完成，结构强度达到50％以上后，方可按下图所示安装门框安装示意图活门槛门门框安装示意图无门槛门门框安装示意图3）人防门框安装前，施工单位应向人防专业安装队提供人防门孔中线、门口线及门框标高。
监理单位应组织测量单位和人防专业安装队，对交接检查水准基点交接记录。
二、人防门框安装施工1）查人防门框立框支撑件和预留后浇施工槽设置情况人防门框安装前，应检查门框立框支撑件和预留后浇施工槽设置是否满足规定。
铝合金门窗钢副框安装过程图解PPT课件
筑• 铝
亘
合 金
晟窗 的
门
安 装
窗
Contents
1
三线定位
2
安装钢副框
3
安装窗框
4
铝合金窗与塑钢门窗
.
2
一、三线定位
1 水平标高线：控制水平位置
2 垂直控制线：控制窗的垂直位置。一般在外墙上
拉
通线，以门窗洞口的中线作为控制线。
3 进出位控制线：控制窗的进出位。可以直接以抹灰控制线为基
准控制；也可以将抹灰控制线抄到墙面上，在窗洞四角打出抹灰灰
1.铝合金窗整体性能较好，在抗风压、水密性、防火 性、采光性和装饰性等方面，具有不错表现。
2.塑钢窗的价格相对较低，有利于节约成本。同时在 保温性方面优余铝合金窗，节能效果佳。
.
16
铝合金窗与塑钢窗性能对比
.
17
21.05.2020
.
Hale Waihona Puke 18饼，进而控制窗框的进出位置。
.
3
21.05.2020
.
4
水平标高线和窗洞中线
21.05.2020
.
5
抹 灰 控 制 线
21.05.2020
.
6
二、安装钢副框
安装步骤
➢定位：将钢副框嵌入窗洞内，并用木楔临时固定，然后依据三线位置，调整副 框的位置直至符合图纸要求。可以用靠尺加卷尺直接拉出尺寸来定位，也可以用
.
11
三、安装窗框
安装步骤
➢定位：将窗框扣在钢副框之上，利用三线复核位置并做调整。 ➢钻孔：在窗框侧面有一圈小孔，将钻孔机的钻头穿过小孔，在钢副框
上打出孔洞，用来固定螺丝。 ➢固定：将自攻螺丝旋进打好的孔洞内拧紧，使窗框固定在钢副框之上
人防门系列
人防门系列Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-人防门系列产品简介：一、特点和适用范围1、普通单、双扇防护密闭门和密闭门此类门定型最早，已被广泛选用。
其特点是结构简单，运行可靠，维护方便，适用于各类人防工程的出入口。
但由于它有门槛，所以对人员、车辆出入频繁的工程，如平战结合的地下商场等，已较少采用，而改用相应尺寸和载荷等级相同的活门槛门或降落式门。
2、活门槛单、双扇防护密闭门和密闭门此类门的特点是平时不安装门槛，地面平整，便于人员和车辆通行，临战时快速安装门槛，以满足防护和密闭功能要求，迅速地实现平战功能转换。
此类门适用于平战结合的地下商场、医院、仓库、地下停车车库等人防工程的出入口。
3、胶管式防爆波活门胶管式防爆波活门是一种在冲击波超压作用下能迅速关闭的活门，胶管变形后，将绝大部分冲击波堵截在工程外面，小部分冲击波进入工程头部的扩散室进一步膨胀扩散，最后削弱到允许的安全压力，当作用在胶管式防爆波活门上的空气冲击波超压设计值不大于时，消波系统可取消扩散室，直接采用胶管式防爆波活门；胶管式防爆波活门只适用于工程的通风系统，不适用于排烟口。
4、悬摆式防爆波（屏蔽）活门悬摆式防爆波活门结构简单、使用维护方便，可用于工程的进、排风口或排烟口，悬摆式防爆波屏蔽活门是在普通悬摆式防爆波活门的基础上增加了屏蔽功能，防电磁脉冲能力为Ⅱ级。
5、降落式双扇防护密闭门与密闭门此类门的特点是平时地面无门槛，便于人员或车辆通行；战时将门扇立转、降落及平移，以满足防护、密闭要求，其上带有方便人员临时出入的小门，平战转换快捷。
新型降落门改进了其升降机构，操作更为方便。
6、连通口双向受力双扇防护密闭门此类门设置在两个相邻防护单元连通口的防护密闭隔墙上，其特点是地面平整无门槛，可双向分别受力，双向密闭，平战转换快捷。
7、坡道内开式双扇防护密闭门此类门适合于设置在地下人防工程出入口的坡道终端，门扇向工程内部开启，平时没有凸出地面的门槛，平战转换快捷。
