《电机拖动与控制》(徐建俊 居海清)教学资源-10套模拟题库及答案模拟试卷十
《电机控制及拖动技术》试题答案
电机控制及拖动技术试题九答案一、填空题（每题2分，共20分）1.大于或等于2.闭合、断开3.脱扣器的额定电流4.漏电断路器5笼型异步电动机6.液压7.主电路，辅助电路8. 停止，断开电源防止反转9. 螺旋式，密封管式10.电器元件布置图，电气安装接线图二、选择题（每题2分，共20分）1. B2. B3. A4. A5. A6. B7.A8. B9. A 10. A三、判断题（每题2 分，共10 分）1.×2. ×3. ×4. √5. ×四、简答题（每题5分，共20 分）1.笼型电动机，要求额定状态时接成三角形，额定电压为380V，如果其接成了星形，会有什么后果？额定状态时接成三角形，接入的电源线电压为380V，电动机运行时每相绕组的额定电压也是380V，如果接成了星形，再接入380V的额定电压，则电动机运行时每相绕组的电压是就只有220V，导致电动机的输出转矩减小，如果电动机所拖动的机械负载与额定状态时相同，则导致电机电流超过额定电流，使电机发热，长期运行将损坏电机。
2.有时我们发现家用洗衣机或电风扇，接通电源开关后，不转，如果用手转动一下，它们就能顺利连续的转动起来，这是为什么？不能自行起动，是由于单相电动机的起动线路出了故障，因单相电动机的起动特点是，但只要电动机转动起来，就能连续不断地转动下去，所以用手动下，相当于给它一个起动转矩，电机就能运行起来。
3.简述交流电动机的点动控制和起停控制的含义是什么？答：按下起动按钮电动机就旋转，松一起动按钮电动机就停止为点动。
按下起动按钮后电动起动，松开后仍继续转动，此为自动或长动。
4.指出下列控制线路中的错误，将其改正。
五、综合题（每题15分，共30分）1.设计一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。
2.用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。
《电机拖动与控制》(徐建俊 居海清)教学资源-模块习题答案 模块一练习答案
模块一练习答案:1.简述三相异步电动机的主要结构及各部分的作用。
答：三相异步电动机主要有定子和转子两大部分组成。
定子是由机座、定子铁心和定子绕组三部分组成，转子是电动机的转动部分，由转子铁心、转子绕组及转轴等部件组成。
机座的作用主要是为了固定与支撑定子铁心，必须具备足够的机械强度和刚度。
定子铁心是异步电动机磁路的一部分，铁心内圆上冲有均匀分布的槽，用以嵌放定子绕组。
定子绕组是三相对称绕组，当通入三相交流电时，能产生旋转磁场，并与转子绕组相互作用，实现能量的转换与传递。
转子铁心的作用和定子铁心的作用相同。
三相异步电动机按转子绕组的结构可分为绕线式转子和鼠笼式转子两种。
2.简述三相异步电动机的工作原理。
答：定子上装有对称三相绕组，当定子接通三相电源后，即在定、转子之间的气隙内建立了一同步转速为n1的旋转磁场。
磁场旋转时将切割转子导体，根据电磁感应定律可知，在转子导体中将产生感应电势，由于转子绕组是闭合的，导体中有电流，电流方向与电势相同。
载流导体在磁场中要受到电磁力从而产生电磁转矩，于是转子就跟着旋转磁场逆时针方向转动。
3.旋转磁场的形成条件是什么?转动方向是由什么决定的?如何使三相异步电机反转?答: 旋转磁场的形成条件是三相对称的电流通入三相对称的定子绕组（1）旋转磁场的旋转方向是由通入三相绕组中的电流的相序决定的。
（2）改变三相绕组中的电流的相序即可使三相民步电动机反转。
4.简要阐述三相异步电机的拆装步骤？答：三相异步电机的拆装步骤是1．拆除电动机的所有引线。
2．拆卸皮带轮或联轴器。
先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下，再用专用工具“拉马”转动丝杠，把皮带轮或联轴器慢慢拉出。
3．拆卸风扇或风罩。
拆卸皮带轮后，就可把风罩卸下来。
然后取下风扇上定位螺栓，用锤子轻敲风扇四周，旋卸下来或从轴上顺槽拔出，卸下风扇。
4．拆卸轴承盖和端盖。
一般小型电动机都只拆风扇一侧的端盖。
5．抽出转子。
对于鼠鼠笼式转子，可直接从定子腔中抽出即可。
《电机拖动与控制》(徐建俊 居海清)教学资源42558 模块一项目1任务1
2.知识学习——三相异步电动机的基本结构
三相对称的定子绕组：是电动机定子的电路部分，应用绝缘铜线或铝线绕制而成。 三个外形、尺寸、匝数都完全相同、首端彼此互隔120º、对称地放置到定子槽内的三 个独立的绕组
U1
V2
W2
W1
V1
U2
2.知识学习——三相异步电动机的基本结构
定子绕组接线：三相异步电动机定子绕组的三个首端U1、 V1、W1和三个尾端U2、V2、W2，都从机座上的接线盒中引 出。一般功率在3kW以下者采用星形接法（Y），在4kW以 上者采用三角形接法（△）。
2)旋转磁场的转向
如果将定子绕组的三相电源线中的任意两相交换，则绕组 中三相电流的相序即由顺时针变为逆时针，旋转磁场也相 应地逆时针反向旋转。
结论：旋转磁场的旋转方向取决于绕组中三相电流的相序。
3.问题研讨——三相异步电动机如何实现能量转换?
旋转磁场的转速
同步转速
n1
f1
p
r / s 60 f1
机座
端盖固定在基本结构
（2）转子 ——主要用来产生旋转力矩，拖动生产机械旋
转。它由转子铁心、转子绕组、转轴构成。
转子铁心：转子铁心也 属于磁路的一部分，也 用0.5mm的硅钢片叠压 而成。
2.知识学习——三相异步电动机的基本结构
转子绕组：用来感应出电势、电流，推动转轴在 电磁力矩作用下旋转。
V1
W1
N
S
V1
W1
V1 W1
U2
wt=600
U2
wt=1200
U
1
N
W2
S
V1
U2
wt=1800
3.问题研讨——三相异步电动机如何实现能量转换?
《电机拖动与控制》(徐建俊 居海清)教学资源-模块习题答案 模块二练习答案

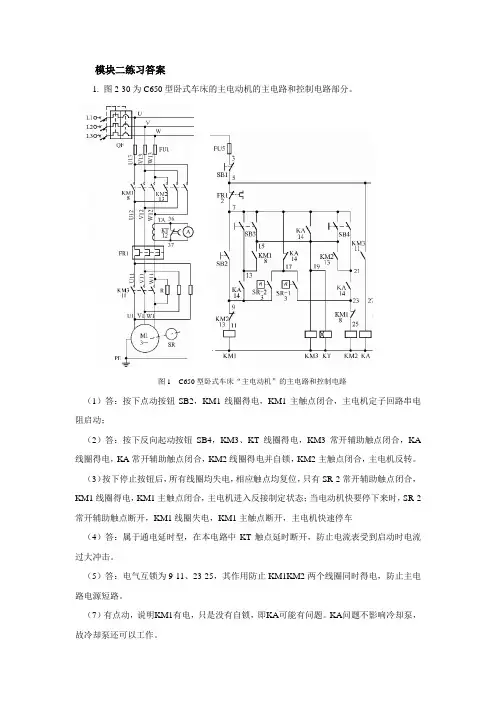

模块二练习答案1. 图2-30为C650型卧式车床的主电动机的主电路和控制电路部分。
图1 C650型卧式车床“主电动机”的主电路和控制电路（1）答：按下点动按钮SB2，KM1线圈得电，KM1主触点闭合，主电机定子回路串电阻启动；（2）答：按下反向起动按钮SB4，KM3、KT线圈得电，KM3常开辅助触点闭合，KA 线圈得电，KA常开辅助触点闭合，KM2线圈得电并自锁，KM2主触点闭合，主电机反转。
（3）按下停止按钮后，所有线圈均失电，相应触点均复位，只有SR-2常开辅助触点闭合，KM1线圈得电，KM1主触点闭合，主电机进入反接制定状态；当电动机快要停下来时，SR-2常开辅助触点断开，KM1线圈失电，KM1主触点断开，主电机快速停车（4）答：属于通电延时型，在本电路中KT触点延时断开，防止电流表受到启动时电流过大冲击。
（5）答：电气互锁为9-11、23-25，其作用防止KM1KM2两个线圈同时得电，防止主电路电源短路。
（7）有点动，说明KM1有电，只是没有自锁，即KA可能有问题。
KA问题不影响冷却泵，故冷却泵还可以工作。
2.分析图2-11M7130型平面磨床控制系统电气原理图（1)电磁吸盘控制电路如何构成？（2）分析M7130型平面磨床控制系统电气原理图。
（3）图中变压器T2二次侧的并联支路RC和KI的作用各是什么？（1）答：电磁吸盘控制电路经变压器T2将交流220V电压降为127V，经桥式整流装置变为110V的直流电压，再经转换开关SA1的选择（充磁、退磁、放松）以及插销X3供给电磁吸盘的线圈。
（2）答：电磁吸盘不工作时，转换开关SA1置于“去磁位置”，即14-16、15-17接点接通，触点SA1（3-4）闭合，可以起动主轴电动机，可对工作台作适当的调整，或对工件进行去磁。
正常加工时，合上电源开关QS，SA1置于“充磁位置”，即14-18、15-16接点接通，KI 线圈得电，KI（3-4）接点闭合；按下SB1，KM1线圈得电，主触点KM1闭合，电动机M1、M2通电运转，辅助触点KM1（4-5）完成自锁；按下SB3，KM2线圈得电，主触点KM2闭合，电动机M3通电运转；辅助触点KM2（4-8）完成自锁；对吸持在吸盘上的工件按照设定的参数进行加工。
《电机与拖动》考试试题与答案
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。
《电机拖动与控制》(徐建俊 居海清)教学资源-10套模拟题库及答案模拟试卷二
淮安信息职业技术学院《电机拖动控制系统运行与维护》期末统考模拟试卷二题号一二三四五六七八总分得分一、判断题（10×1=10分）（）1、电动机是利用电磁原理，把机械能转化为电能的电气设备。
（）2、电动机处于电动运行状态，电动机的电磁转矩和电动机的旋转方向相同。
（）3、电动机在运行过程中若电源缺相的话，电动机将停止运行。
（）4、接触器自锁控制线路具有失压保护作用。
（）5、电流式电磁继电器其线圈串联在主电路，当主电路的电流超过其动作时吸合，其电流值取决于线圈的电阻或阻抗。
（）6、直流电动机的主磁极铁心采用硅钢片叠装而成的。
（）7、单相异步电动机主要缺点是不能自行起动，解决其起动问题的方法是必须有两相绕组。
（）8、M7130平面磨床中用来夹紧工件的电磁吸盘，可以牢牢地夹紧非导磁性材料工件（如铜铝）。
（）9、Z3040摇臂的移动必须按照摇臂松开→摇臂移动→摇臂移动到位自动夹紧的程序进行。
（）10、电器线圈在连接时，对于电压线圈，特别是交流电压线圈，可以串联使用。
二、填空题（15×1=15分）1、三相对称绕组是指三个外形、尺寸、匝数都完全相同，首端彼此互隔，对称地放置到定子槽内的三个独立的绕组。
2、交流接触器铁心嵌入一只可以减小振动和噪声。
3、常用的低压电器是指工作电压在交流 V以下、直流 V以下的电器。
4、接触器依靠自身辅助触头而使线圈保持通电的现象称为，可以起到保护和保护作用。
5、步进电动机是根据组合电磁铁的理论设计的，是一种把转换为相应的角位移或直线位移。
6、为了减少，变压器的铁芯一般采用0.35mm厚的叠压而成的。
7、变压器的功率主要包括输入功率P1、输出功率P2和损耗的功率P。
其中损耗的功率主要包括和。
8、他励直流电动机有三种调速方法：调速、调速和调速。
三、选择题（10×2=20）1、已知一台异步电动机转子的额定转速为1430r/min，那么这台电机的极对数为（）A、2B、4C、6D、12、不属于笼型异步电动机起动的方法有（）A 转子串电阻B 定子串电阻C Y-△起动D 自耦变压器起动3、热继电器在进行保护时，先切断的是（）A 主电路B 控制电路C 指示灯电路D电源照明电路4、现有两个接触器，它们的型号相同，额定电压相同，则在电气控制线路中如果将其线圈串联连接，则在通电时( )A. 有一个吸合，有一个不能吸合B.有一个吸合，有一个可能烧坏C.都能吸合正常工作D. 都不能吸合5、起重机的升降控制线路属于( )控制线路。
《电机拖动与控制》(徐建俊 居海清)教学资源-10套模拟题库及答案模拟试卷一
淮安信息职业技术学院《电机拖动控制系统运行与维护》期末统考模拟试卷一题号一二三四五六七八总分得分一、判断题（10×1=10分）（）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（）2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（）3、转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
（）4、接触器联锁可以防止由于接触器故障（譬如衔铁卡阻、主触点熔焊等）而造成的电源短路事故。
（）5、Y-∆减压起动仅适用于星形接法的电机。
（）6、三相变压器的联结组为Y/d-11意思是一次绕组为星形连接。
二次绕组为三角形连接。
一次侧线电压和二次侧线电压相位差为330度。
（）7、电流、电压互感器属于特殊变压器。
电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。
（）8、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（）9.热继电器的作用是用于过载保护或短路保护。
（）10、三相异步电动机在运行时，由于某种原因，定子的一相绕组断路，电动机还能继续运行，但是电动机处于很危险的状态，电动机很容易烧坏。
二、填空题（15×1=15分）1、同一结构直流电机因外部条件不同，即可当做用，也可当做用，这称为直流电机的可逆性。
2、用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低起动电流很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
3、反接制动时，当电机转速接近于零时，应及时防止。
4、为使某工作台在固定的区间做往返运动，并能防止其冲出滑道，应当采用。
5、熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
6．直流电机反转的方法有：、。
7．变压器是按照原理工作的。
降压变压器的变压比 1，升压变压器的变压比 1。
（填“大于”、“小于”、“等于”）1、下列电器中不能用于通断主电路的是（）A 接触器B 自动开关C 刀开关D 热继电器2、已知一台异步电动机的同步转速为n1=1000r/min，额定转差率=0.05，这台电动机的额定转速为（）A、970r/minB、950r/minC、1050r/minD、50r/min3、三相笼型异步电动机要实现电气正、反转控制中的电气互锁指的是（）A.双重互锁B.按钮互锁C.机械互锁D.接触器互锁4、如果将启保停控制线路中自锁的常开触点错接成交流接触器的常闭触点起动时将会发生（）A线圈不会得电 B主触点不会闭合 C主触点不会释放 D听到噼里啪啦的声音5、直流电机中的换向极由( )组成。
电机拖动与控制技术考核试卷
2.描述变频调速技术的原理及其在电机控制中的应用，并讨论变频调速对电机性能和能效的影响。
答案：______________________________
3.以一个实际案例为例，阐述电机过载保护的原理和重要性，并说明如何选择合适的保护装置。
4.下列哪些情况下需要对电机进行维修检查？（）
A.电机运行时发出异常声音
B.电机外壳温度过高
C.电机启动困难
D.电机效率下降
5.以下哪些部件属于电机保护装置？（）
A.热继电器
B.漏电保护器
C.过电压继电器
D. PLC
6.在电机控制系统中，哪些设备可以用作控制器？（）
A.继电器
B. PLC
C.变频器
D.传感器
答案：_________________
4.变频调速是通过改变电机的________来实现调速的。
答案：_________________
5.电机在额定负载下运行时，效率最高的原因是________。
答案：_________________
6.电机拖动系统中的制动装置主要包括________和________。
5.在电机控制电路中，接触器通常用于控制大电流的通断。（）
答案：_________________
6.伺服电机的控制精度比步进电机低。（）
答案：_________________
7.电机的温升与电机的负载和环境温度无关。（）
答案：_________________
8.星角启动可以降低启动电流，但不能降低启动转矩。（）
2.变频调速通过改变供电频率来调节电机转速，能提高电机性能和能效，减少能耗，实现平滑调速和精确控制。
