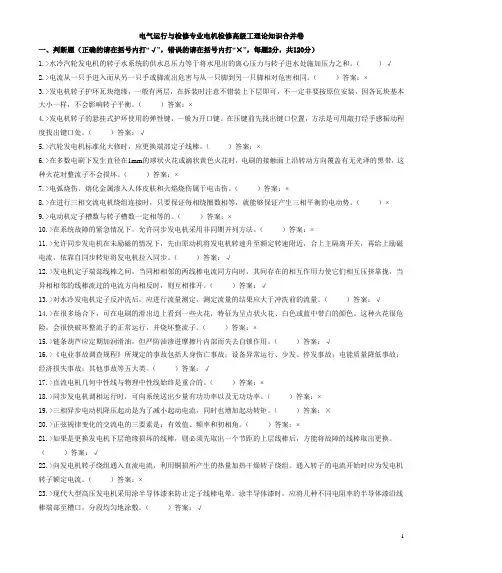

电气专业理论知识合并卷
电气运行与检修专业电机检修高级工理论知识合并卷一、判断题（正确的请在括号内打“√”，错误的请在括号内打“³”，每题2分，共120分）1.>水冷汽轮发电机的转子水系统的供水总压力等于将水甩出的离心压力与转子进水处施加压力之和。
（）√2.>电流从一只手进入而从另一只手或脚流出危害与从一只脚到另一只脚相对危害相同。
（）答案：×3.>发电机转子护环瓦块绝缘，一般有两层，在拆装时注意不错装上下层即可，不一定非要按原位安装，因各瓦块基本大小一样，不会影响转子平衡。
（）答案：×4.>发电机转子的悬挂式护环使用的弹性键，一般为开口键。
在压键前先找出键口位置，方法是可用敲打经手感振动程度找出键口处。
（）答案：√5.>汽轮发电机标准化大修时，应更换端部定子线棒。
（）答案：×6.>在多数电刷下发生直径在1mm的球状火花或滴状黄色火花时，电刷的接触面上沿转动方向覆盖有无光泽的黑带，这种火花对整流子不会损坏。
（）答案：×7.>电弧烧伤、熔化金属渗入人体皮肤和火焰烧伤属于电击伤。
（）答案：×8.>在进行三相交流电机绕组连接时，只要保证每相绕圈数相等，就能够保证产生三相平衡的电动势。
（）×9.>电动机定子槽数与转子槽数一定相等的。
（）答案：×10.>在系统故障的紧急情况下，允许同步发电机采用非同期并列方法。
（）答案：×11.>允许同步发电机在未励磁的情况下，先由原动机将发电机转速升至额定转速附近，合上主隔离开关，再给上励磁电流，依靠自同步转矩将发电机拉入同步。
（）答案：√12.>发电机定子端部线棒之间，当同相相邻的两线棒电流同方向时，其间存在的相互作用力使它们相互压挤靠拢，当异相相邻的线棒流过的电流方向相反时，则互相推开。
（）答案：√13.>对水冷发电机定子反冲洗后，应进行流量测定，测定流量的结果应大于冲洗前的流量。
电工(高级工)理论知识测试题及答案
电工（高级工）理论知识测试题及答案一、单选题（共40题，每题1分，共40分）1、PLC的输入继电器是（）（）A、装在输入模块内的微型继电器B、实际的输入继电器C、从输入端口到内部的线路D、模块内部输入的中间继电器线路正确答案：C2、带有速度、电流双闭环的调速系统，在启动时调节作用主要靠O （）调节器产生。
A、速度B、负反馈电压C、电流D、电流、速度两个正确答案：C3、三相四线制低压配电系统中所有设备的外露可导电部分均各自经PE 线单独接地的称为（）。
（）A、IT系统B、TN系统C、TN-C系统D、TT系统正确答案：D4、现代数控机床的数控系统是由机床控制程序、数控装置、可编程控制器、主轴控制系统及进给控制系统等组成，其核心部分是（）。
（）A、进给控制系统B、数控装置C、可编程控制器D、主轴控制系统正确答案：B5、三相异步电动机启动瞬间，启动电流很大，启动转矩（）。
（）A、很大B、为零C^不很大D、最大正确答案：C6、电子设备防外界磁场的影响一般采用（）材料作成磁屏蔽罩（）A、铁磁B、反磁C、顺磁D、绝缘正确答案：A7、用晶体管图示仪观察共发射极放大电路的输入特性时，（）。
（） A、X轴作用开关置于集电极电压，Y轴作用开关置于集电极电流 B、X轴作用开关置于集电极电压，Y轴作用开关置于基极电压 C、X轴作用开关置于基极电压，Y轴作用开关置于基极电流D、X轴作用开关置于基极电压，Y轴作用开关置于集电极电流正确答案：C8、变压器铁芯采用薄硅钢片叠制是为了（）。
（）A、减少涡流B、提高磁通C、节省金属D、减少漏磁正确答案：A9、集成运放产生零点漂移的主要原因是（）。
（）A、采用直接耦合方式B、采用阻容耦合方式C、电压增益太大D、环境温度变化正确答案：D10、交流双速电梯的运行速度一般应小于（）m/s以下。
（）A、2.5B、3C、2D、1正确答案：D11、反映式步进电动机的转速n与脉冲频率O （）A、f2成正比B、f2成反比C> f成正比Ds f成反比正确答案：C12、交流电磁铁中短路环的作用是（）。
电工高级工考试题库(电工专题)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.对高压断路器的作用叙述错误的是( )。
A.可以切断空载线路B.可以切断正常负荷电流C.可以切断短路电流D.不能切断短路电流答案:D2. 1000KVA.以上的变压器或发电机的工作接地电阻规定应不大于( )A.100ΩB.10ΩC.4ΩD.1Ω答案:C3. 对36V电压线路的绝缘电阻，要求不小于( ).A.0.036ΜΩB.0.22ΜΩC.0.5ΜΩ答案:C4. 当系统频率下降时,负荷吸取的有功功率( )。
A.随着下降B.随着升高C.不变答案:A5. 在电源中，电动势的方向与电压的方向是( )。
A.相同的B.相反的C.成90度角D.任意答案:B6. 挖杆坑时，当坑深超过( )时，坑内工作人员应戴安全帽。
A.1mB. 1.5mC. 1.8mD.2m答案:B7. 电路主要由负载.线路.电源.及( )组成。
A.开关B.变压器C.发电机答案:A8. 巷道掘进过程中，在规定的时间内，按作业规程.暴( )破图表和循环图表的规定，以一定的人力和技术设备，保质保量地完成全部工序和工作量，并保证有节奏地.按一定顺序周而复始地进行，称为()。
A.掘进循环作业B.正规循环作业C.一次成巷D.分次成巷答案:B9. 当不知道被测电流的大致数值时，应先用( )量程的电流表测试。
A.较小B.中间C.较大答案:C10. 在巡视检查断路器时，应检查断路器金属外壳( )。
A.接地良好B.使用材料合理C.焊接工艺良好D.结构是否合理答案:A11. 电流继电器用法时其吸引线圈挺直或通过电流互感器( )在被控电路中。
A.并联B.串联C.串联或并联答案:B12. 对于断续电弧接地过电压，以下说法错误的是( )。
A.我国110kV以上电力系统用中性点有效接地方式，能降低所需绝缘水平B.对付这种过电压最根本的办法是改变中性点接地方式C.这种过电压持续时间可以很长，波及范围很广D.中性点有效接地方式能够解决断续电弧问题，供电连续性和可靠性也髙答案:D13. 值班人员巡视高压设备( )。
电气值班员(电力调度)-高级工测试题(含答案)
电气值班员（电力调度）-高级工测试题（含答案）一、单选题（共47题，每题1分，共47分）1.国家提倡农村开发（），建设中、小型水电站，促进农村电气化。
（中华人民共和国电力法）A、水能资源B、风力发电C、核能发电D、火力发电正确答案：A2.电压互感器在额定方式下可长期运行，但在任何情况下不得超过（）运行。
A、额定电压B、额定容量C、最大容量D、额定电流正确答案：C3.（）不需停用线路重合闸。
A、线路有明显缺陷时B、断路器灭弧介质及机构异常，但可维持运行时C、断路器切断故障电流次数未超过规定次数时D、对线路充电时正确答案：C4.直流系统正极接地电压不得超过额定母线电压的（），负极接地电压不得超过额定母线电压的（），否则应及时进行检查处理。
A、60%，60%B、65%，65%C、80%，80%D、50%，65%正确答案：D5.AVC系统在下列情况下不会闭锁（）A、保护动作B、自动投切电容器成功C、外部操作D、调节次数达到限值6.变压器安装升高座时，放气塞应在升高座（）A、中间B、最高处C、最低D、任意位置正确答案：B7.（）是指由发电机组调速系统的频率特性所固有的能力，随频率变化而自动进行频率调整。
A、一次调频B、二次调频C、自动调频D、手动调频正确答案：A8.母差保护的毫安表中出现的微小电流是电流互感器（）。
A、误差电流B、开路电流C、负荷电流D、接错线而产生的电流正确答案：A9.断路器失灵保护动作造成母线失压时，应查明拒动断路器并隔离后才能对母线进行（）。
A、强送B、检查C、充电D、试送正确答案：D10.电力系统全停的恢复应首先确定停电系统的地区、范围和状况；然后依次确定本区内电源或外部系统帮助恢复供电的可能性；当不可能时，应很快投入系统（）。
（《电力系统安全稳定导则》A、应急方案B、黑启动方案C、大面积停电方案D、地区电网应急方案11.中性点不接地系统中，电压互感器开口三角每相绕组的额定电压为（）伏。
电工高级工题库(含参考答案)
电工高级工题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、二次接线图用于表示二次系统（）A、工作原理B、元器件安装位置C、元器件间连接关系D、以上都不对正确答案：C2、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm2的（）A、铜线B、镀锌铁线C、扁钢D、铝线正确答案：A3、不属于PLC的功能的是（）A、逻辑控制B、定时控制C、计数控制D、人工智能正确答案：D4、通用示波器采用（）偏转系统。
A、静电B、磁场C、感应D、电磁正确答案：A5、PLC通常的结构形式不包括A、整体式B、叠装式C、模块式D、组装式正确答案：D6、如果热继电器出线端的连接导线过细,会导致热继电器（）A、提前动作B、滞后动作C、过热烧毁D、以上都不对正确答案：A7、IGBT的导通条件（）A、门级注入电流B、阳极注入电流C、阴极注入电流D、栅极加电压正确答案：D8、PLC程序中，手动程序和自动程序需要( )A、自锁B、互锁C、保持D、联动正确答案：B9、空气阻尼式时间继电器调节延时的方法是()。
A、调节释放弹簧的松紧B、调节铁心与衔铁间的气隙长度C、调节进气孔的大小D、以上都不对正确答案：C10、引起变频器欠压的原因可能是（）A、电动机过载B、电源电压过低C、升速时间太长D、降速时间太长正确答案：B11、全电欧姆定律表明，在闭合回路中，电流的大小与电源电动势（），与整个电路的电阻成反比。
A、成反比B、成正比C、正弦规律正确答案：B12、INC指令是A、加1指令B、减1指令C、乘1指令D、除1指令正确答案：A13、功率表测量机构采用A、电磁系测量机构B、磁电系测量机构C、感应系测量机构D、电动系测量机构正确答案：D14、单相半波可控整流电路，若负载平均电流为 10 mA, 则实际通过晶闸管的平均电流为( ) mAA、5B、0C、10D、20正确答案：C15、综采工作面刮板输送机双速电动机是用（）改变转速的A、改变电极的极对数B、降低电机起动电流C、提高电机端电压D、降低电机端电压正确答案：A16、FOR与NEXT指令是A、监控指令B、条件跳转指令C、循环指令D、监视定时器指令正确答案：C17、他励直流电动机的励磁和负载转矩不变时，电枢回路串电阻，电动机稳定运行时电流B、不变C、下降D、以上都对正确答案：B18、变频器由主电路（包括整流器、中间直流环节、逆变器）和( )组成A、反馈电路B、控制电路C、输入电路D、输出电路正确答案：B19、与移动变电站容量选择无关的参数是（）A、电缆的节点数量B、系统的功率因数C、负荷的电流大小D、负载电机的功率正确答案：A20、隔爆检漏继电器与（）配合来进行漏电保护A、高压开关B、干式变压器C、低压开关D、自动馈电开关正确答案：D21、射极输出器在集成运放电路中主要应用在（）A、中间级B、偏置电路C、输入级D、输出级正确答案：D22、单结晶体管触发电路中，调小电位器的阻值，会使晶闸管导通角（）A、无关B、增大C、减小正确答案：B23、长尾式差动放大电路中引入RE的原因是（）A、提高差动放大电路的对称性以抑制零点漂移B、减小每只晶体管集电极对地所产生的零点漂移C、引入差模信号的负反馈以抑制零点漂移D、对差模信号和共模信号作用相同正确答案：B24、当采用绕组短距的方式同时削弱定子绕组中五次和七次谐波磁势时，应选绕组节距为（）。
国家题库电气试验高级工理论试题及参考答案四计算题
国家题库电气试验高级工理论试题及答案四、计算题(每题5分,共36题)1.某一220kV线路，全长L＝57.45km，进行零序阻抗试验时，测得零序电压U0＝516V，零序电流I025A，零序功率P0＝3220W，试计算每相每公里零序阻抗Z0零序电阻R0，零序电抗X0和零序电感L0。
答案:解：每相零序阻抗：每相零序电阻：每相零序电抗：每相零序电感：答：每相零序阻抗为1.078Ω／km，零序电阻为0.269Ω／km，零序电抗1.044Ω／km，零序电感是0.00332H／km。
2.一台SF1-20000／100变压器，连接组标号YN，d11，额定电压U N1／U N2＝110／10.5kV，额定电流I1N／I2N＝105／1100A，零序阻抗试验结构如图D-19所示，测得电压U＝240V,电流I＝13.2A，试计算零序阻抗的标么值Z0。
图D-19答案:解：变压器的基准阻抗Z b1:变压器零序阻抗：零序阻抗标么值：答：变压器零序阻抗的标么值是0.09。
3.单相变压器二次侧额定电压U2N＝220V端子上接有R＝0.316Ω的电阻，若在一次侧端子施加电压，当一次电流I1＝3A时，所加电压U1＝2160V，如图D-20所示，问一次额定电压U1N是多少?假设变压器的电抗及损耗忽略不计。
图D-20答案:解：设一次额定电压为U1N，变压器的变压比：将二次侧电阻R归算到一次侧：则一次侧的电压U1为：所以：答：一次额定电压为10501V。
4.一台KSGJY-100／6的变压器做温升试验，当温度t m＝13℃时，测得一次绕组的直流电阻R1＝2.96Ω，当试验结束时，测得一次绕组的直流电阻R2＝3.88Ω，试计算该绕组的平均温升Δt p。
答案:解：试验结束后绕组的平均温度t p可按下式计算：式中T--常数，对于铜线为235。
绕组的平均温升Δt p＝t p－t m＝90.1－13＝77.1(℃)答：绕组的平均温升为77.1℃。
电工高级工考试试题及答案
电工高级工考试试题及答案一、选择题1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：B. 安培2. 以下哪个元件可以储存电荷？A. 电阻器B. 电感器C. 电容器D. 电源答案：C. 电容器3. PLC的英文全称是：A. Programmable Logic ControlB. Programmable Linear ControlC. Program Logic ControllerD. Programmed Logic Controller答案：D. Programmed Logic Controller4. 电气火灾常见的主要危害是：A. 人员伤亡B. 财产损失C. 环境污染D. 电网停电答案：A. 人员伤亡5. 电力系统的'三宽一危'指的是：A. 低压、中压、高压、危险B. 宏观、中观、微观、危险C. 电压、电流、功率、危险D. 宽电压、宽电流、宽频率、危险答案：D. 宽电压、宽电流、宽频率、危险二、判断题1. 电气设备的运行温度过高可以正常工作。
A. 正确B. 错误答案：B. 错误2. 电机启动时电流峰值大于额定电流。
A. 正确B. 错误答案：A. 正确3. 直流电流在电路中的分布是均匀的。
A. 正确B. 错误答案：B. 错误4. 突然停电会对电子设备造成极大的损坏。
A. 正确B. 错误答案：A. 正确5. 电流的方向是由正极向负极流动的。
A. 正确B. 错误答案：B. 错误三、填空题1. 电阻的计算公式是：（根据题目要求，选择适合的格式填写）答案：电阻的计算公式是R = U/I，其中R表示电阻，U表示电压，I表示电流。
2. 电力变压器主要由（）和（）两部分组成。
（根据题目要求，选择适合的格式填写）答案：电力变压器主要由铁芯和线圈两部分组成。
3. 电流的方向可以用（）表示。
（根据题目要求，选择适合的格式填写）答案：电流的方向可以用箭头表示。
四、简答题1. 请简述电气事故的分类及预防措施。
电气考工试题单元岗位应知高级工
单元岗位应知高级工判断题1. 变压器的主绝缘是指绕组对地，绕组与绕组之间的绝缘。
( )答案：(√)2. 变压器的阻抗压降是引起变压器电压变压的根本原因。
( )答案：(√)3. 发电机的体积是随着发电机容量的增加而成比例的增加。
( )答案：(×)4. 提高发电机的电压将使发电机铁芯中的磁通密度增大，引起铜损增加，铁芯发热。
( )答案：(×)5. 同步发电机是利用电磁感应原理，将机械能转换为电能的旋转机械。
( )答案：(√)6. 变压器是传递电能的设备，原边有多少能量输入，副边有多少能量输出。
( )答案：(×)7. 变压器投入进行后，它的激磁电流几乎不变。
( )答案：(√)8. 为了装设发电机纵差保护，要求发电机中心点侧和引出线侧的电流互感器，其特性和变化完全相同。
( )答案：(√)9. 发电机定子绕组发生接地故障时，故障点的零序电压值与故障点距中性点的距离成反比。
( )答案：(×)10. 目前，转子两点接地保护多是利用四臂电桥原理构成。
( )答案：(√)11. 在发电厂中，3～10kV的厂用系统，大都采用成套配电装置柜，目的是减少厂用母线相间短路故障的发生，以提高可靠性。
( )答案：(√)12. 在氢气与空气混合的气体中，当氢气的含量达4～76%时，属于爆炸危险范围。
( )答案：(√)13. 水内冷发电机在运行中，对水质要求很高，但在启动过程中，允许对水质适当降低标准。
( )答案：(√)14. 发电机失去励磁后，由于励磁绕组电感较大，励磁电流及其产生的磁极，按线性规律衰减到零。
( )答案：(×)15. 水内冷发电机允许在绕组不通水的情况下，先给励磁，升压并列。
( )答案：(×)16. 如果水内冷发电机在运行中发生定、转子漏水，其后果是轻则绝缘受潮，线圈温度升高，重则造成短路。
( )答案：(√)17. 大、中型发电机的灭磁过程，是指并接在转子绕组的电阻自动投入后的过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气运行高级工计算题八、计算题1.一台四极异步电动机，接在工频（50HZ）电源上，转子实际转速n=1440r/min，试求该发动机的转差率？答案：解：同步转速:n1=60f/p=60×50/2=1500（r/min）转差率 S=(n1-n)/n1=(1500-1400)/1500=0.042.两台100KVA的变压器，已知VD%=5，额定电流为145A，当一台接线方式为Ｙ／Ｙ－12，另一台接线方式为Ｙ／△－11，并列运行时，求环流是多少答案：解：根据变压器并列时环流计算公式：I（环）＝2Sin(α／2)／（2VD%／(Ie×100)）已知Y／Y－2与Y／△－11，二次线电压相位差α＝30°则：I(环)＝2Sin(30°／2)／[2×5÷(145×100)]＝751（A）3.有一三相对称负载，每相的电阻为8Ω，感抗为6Ω，如果负载连接成三角形，接到380V的电源上，求负载的相电流，线电流各是多少？答案：解：根据三角形边接相线电流关系式：已知Z=8+j6=10(Ω)U（相）=U（线）=380（V）I（相）=U（相）/Z=380/10=38（A）I（线）= I（相）=4.有两台100kVA变压器并列运行，第一台变压器的短路电压为4%，第二台变压器的短路电压为5%，求两台变压器并列运行时，负载分配的情况？解：已知两台变压器额定容量S1e=S2e=100kVA阻抗电压U1D%=4%，U2D%=5%第一台变压器分担负荷为S1=（S1e+S2e）/[S1e/U1D%+S2e/U2D%]×(S1e/U1D%)=200/（100/4+100/5）×（100/4）=111.11(kVA)第二台变压器分担负荷为S2=（S1e+S2e）/[S1e/U1D%+S2e/U2D%]×(S2e/U2D%)=200/（100/4+100/5）×（100/5）=88.89(kVA)答：第一台变压器分担负载为111.11kVA，第二台变压器分担负载为88.89kVA。
5.某工厂设有一台容量为320kVA的三相变压器，该厂原有负载为210kW，平均功率因数为0.69（感性），试问此变压器能否满足需要？现该厂生产发展，负载增加到255kW，问变压器的容量应为多少？解：（1）所需变压器的容量为：S=P/cosφ=210/0.69=305（kVA）（2）若工厂的负载平均功率因数不变，而负载有功功率增加到255kW，则变压器容量为S=P/cosφ=255/0.69=370（kVA）答：负载为210kW时，原变压器可以满足要求，负载增加到255kW,变压器的容量应该为370kVA。
6.如图所示利用节点电压方法求电动势分别为E1、E2的电源1、电源2各发出功率，以及负载R上消耗功率P R。
答案:解：将图简化成电流源如图。
设R 两端电压为U R 流经R 的电流为I R 。
则 U R V =+⎛⎝ ⎫⎭⎪⨯⨯+=1224126243104310110()则)A (1110110R R R 3====U I I)A (8216R 2R 22==-=U E II 1＝I 3－I 2＝11－8＝3（A ）故 P 1＝U R I 1＝110×3＝330（W ） P 2＝U R I 2＝110×8＝880（W ） P R ＝U R I 3＝110×11＝1210（W ）答：电源1发出功率为330W ，电源2发出功率为880W ，负载电阻R 上消耗功率为1210W 。
7. 如图所示电路。
求各支路电流I 1、I 2、I 3是多少?答案:解：利用支路电流法解。
先假定支路及回路电流方向如图所示。
A B A B (6020)6061060(6040)206I I I I +-=-⎧⎨-++=-⎩列方程用行列式解联立方程得Δ＝8000－3600＝4400Δ1＝440 Δ2＝880I A =4404400＝0.1（mA ） I B =8804400＝0.2（mA ）故 I 1＝I A ＝0.1mAI 2＝I B ＝0.2mA I 3＝I 2－I 1＝0.1mA答：支路电流I 1为0.1mA ，I 2为0.2mA ，I 3为0.1mA 。
8. 如图所示的电路，利用戴维南定理求支路电流I 3。
已知E 1＝140V ，E 2＝90V ，R 1＝20Ω，R 2＝5Ω，R 3＝6Ω。
答案:解：（1）利用戴维南定理求开路电压U 0，把负载电阻R 3看作开路，如图所示。
由图（a ）可得I E E R R =-+=-+=1212140902052()A开路电压U 0＝E ＝E 1－IR 1＝140－2×20＝100（V ） （2）把图电源看作短路如图（b ）所示。
由图（b ）可求出等效电阻R 0R R R R R 012122052054=+=⨯+=()Ω（3）等效电路图如图（c ）所示。
I E R R 3031004610=+=+=()A答：支路电流I 3为10A 。
9. 电路如图所示，图中E ＝12V ，R ab ＝4Ω，R ac ＝8Ω，R ab ＝4Ω，R bd ＝2Ω，R bc ＝4Ω参数用三角、星形变换求支路电流I 1是多少?答案:解：将连成角abc 的电阻R ab 、R ca 、R bc 变成星形连接的等值电阻R a 、R b 、R c 。
其电路如图（a ）所示。
bc ca ab caab a R R R R R R ++=R R R R R R b ba abab ca bc =++ R R R R R R c ca bcab cd bc =++则R a =⨯++=484482()ΩR b =⨯++=444481()Ω R c =⨯++=844482()Ω 把图（a ）简化为图（b ） 其中 R dac ＝4＋2＝6（Ω） R dbc ＝2＋1＝3（Ω） 把图（b ）简化为图（c ）R ∑＝R dac ∥R dbc ＋R c＝3636×＋＋2＝4（Ω）则 I E R ===∑1243()A用分流公式I 136331=+⨯=()A答：支路电流I 1是1A 。
10. 已知电路中电压V2sin m ⎪⎭⎫ ⎝⎛+=πωt U u ，电流i ＝I m sin wt A ，电路频率为50Hz 。
试求电压与电流的相位差，并说明两者相位是超前还是滞后的关系?两者时间差是多少?答案:解：已知φπu =2，φ1＝0∴电压与电流的相位差是φφφππ=-=-=u i 202因为φ＝π2＞0，所以电压超前电流π2。
u 超前i 的时间t f ===φωππ220005.()s答：电压超前电流π2，电压超前电流0.005s 。
11. 有一△形接线的对称负载，接到380V 对称三相电源上，每相负载电阻R ＝16Ω，感抗X L＝12（Ω），试求负载的相电流I ph 和线电流I L 各是多少? 答案:解：对称负载为三角形接线，因此相电压U ph 与线电压U L 相等，即U ph ＝U L ＝380V阻抗Z R X =+=+=222161220L 2()Ω流过每相负载电流I U Zph ph A ===3802019()I L＝3I ph＝3×19＝32.9（A）答：负载的相电流为19A，负载的线电流为32.9A。
12.图为三量程电压表的电路图，电流计P的动圈电阻为27Ω，最大允许电流为2mA，求相对于量程U1为1.5V，U2为3V，U3为15V的三挡的电阻R1、R2、R3的数值。
答案:解：（1）第一种解法用1.5V挡量程时，U1＝I P（R P＋R1）1.5＝2×10－3×（27＋R1）则R1＝723（Ω）用3V挡时，U2＝I P（R P＋R1＋R2）3＝2×10－3（27＋723＋R2）则R2＝750（Ω）用15V挡时，U3＝I P×（R P＋R2＋R1＋R3）15＝2×10－3（27＋723＋750＋R3）则R3＝6000（Ω）（2）第二种解法电流计两端电压：U P＝I P R P＝5.4×10－2（V）＝2×10－3×27RU UU1123155410210723=-=-⨯⨯=--PP..()Ω)(7501025.133P122Ω=⨯-=-=-IUURR U U I 3331532106000=-=-⨯=-2P ()Ω13. 如图所示发电机的内阻是0.1Ω，每个输电线的电阻r L ＝0.1Ω，负载电阻R ＝22Ω，电路中电流强度是I ＝10A 。
求负载两端电压U R 是多少?发电机的电动势E 是多少?端电压U 是多少?整个外电路上消耗的功率P 外是多少?负载获得的功率P R 是多少?输电线损失功率P L 是多少?发电机内P 发热损失功率P 内是多少?发电机发出的有功功率P 是多少?答案:解：（1）U R ＝IR ＝10×22＝220V （2）E ＝I （R ＋2r L ） ＝10×（22＋0.1×2） ＝222（V ）（3）U ＝E ＋I r ＝222＋10×0.1＝223V （4）P 外＝IV ＝10×222＝2220（W ） （5）P R ＝I U R ＝10×220＝2200（W ） （6）P L ＝2I 2r L ＝2×102×0.1＝20（W ） （7）P 内＝I 2r ＝102×0.1＝10（W ） （8）P ＝IE ＝10×223＝2230（W ）答：发电机负载两端电压U R 为220V ，发电机的电动势E 为222V ，端电压U 为223V ，外电路上消耗的功率P 外为2220W ，负载获得的功率P R 为2200W ，输电线路损失功率P L 为20W ，发电机内部发热损耗功率P 内为10W ，发电机发出的有功功率P 为2230W 。
14. 线电压UL 为220V 的三相交流电源与星形连接的三相平衡负载相接，线电流为10A ，负载消耗的有功功率为3kW ，试求负载等效星形电路各相的电阻和电抗各是多少?答案:解：根据公式I UZ =，U U ph L V ==≈32203127()则相负载阻抗Z U I ===ph ph12710127.()Ω根据公式P ＝3U L I L cosϕ则负载的功率因子cos .ϕ==⨯⨯⨯=P U I 33103220100793L Lϕ＝arccos0.79＝38°由于功率因子角等于阻抗角，Z ＝12.7e j38，则相电阻R ph ＝12.7×cos38°＝10（Ω） 相电抗为：X ph ＝12.7×sin38°≈7.8（Ω答：相的电阻R ph 为10Ω，相电抗X ph 为7.8Ω。
