寿阳县污水处理工程设计
寿阳环保整改措施

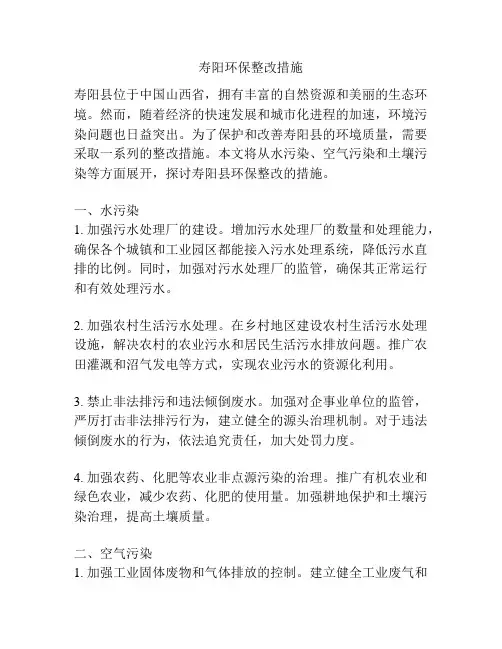

寿阳环保整改措施寿阳县位于中国山西省，拥有丰富的自然资源和美丽的生态环境。
然而，随着经济的快速发展和城市化进程的加速，环境污染问题也日益突出。
为了保护和改善寿阳县的环境质量，需要采取一系列的整改措施。
本文将从水污染、空气污染和土壤污染等方面展开，探讨寿阳县环保整改的措施。
一、水污染1. 加强污水处理厂的建设。
增加污水处理厂的数量和处理能力，确保各个城镇和工业园区都能接入污水处理系统，降低污水直排的比例。
同时，加强对污水处理厂的监管，确保其正常运行和有效处理污水。
2. 加强农村生活污水处理。
在乡村地区建设农村生活污水处理设施，解决农村的农业污水和居民生活污水排放问题。
推广农田灌溉和沼气发电等方式，实现农业污水的资源化利用。
3. 禁止非法排污和违法倾倒废水。
加强对企事业单位的监管，严厉打击非法排污行为，建立健全的源头治理机制。
对于违法倾倒废水的行为，依法追究责任，加大处罚力度。
4. 加强农药、化肥等农业非点源污染的治理。
推广有机农业和绿色农业，减少农药、化肥的使用量。
加强耕地保护和土壤污染治理，提高土壤质量。
二、空气污染1. 加强工业固体废物和气体排放的控制。
建立健全工业废气和工业固体废物的监管制度，严格控制工业固体废物的产生和排放。
加大对高污染企业的治理力度，推动工业结构调整和升级。
2. 推广清洁能源和能源转型。
加快推广和应用新能源技术，减少对传统能源的依赖，促进能源的清洁生产和利用。
鼓励企业和个人使用清洁能源，如太阳能、风能等。
3. 加强机动车污染治理。
推广使用低排放车辆，提升汽车尾气治理技术水平，加装尾气净化装置，减少机动车尾气排放对空气质量的影响。
4. 加强农村煤炭污染治理。
推广清洁煤技术，促进农村煤炭的清洁燃烧。
鼓励农村居民使用清洁能源替代燃煤，减少农村煤炭燃烧对空气质量的影响。
三、土壤污染1. 加强土壤污染治理和修复。
建立土壤污染防治制度和土壤污染信息公开制度，加强对土壤污染源的监测和管控。
项目建议书
项目建议书名目一、差不多情形二、项目投资情形三、产品生产安排及其依据四、项目选址及其依据五、技术设备和工艺流程的选择及其依据六、环境污染治理阳煤集团寿阳化工有限责任公司七、建筑设计八、结构设计九、电仪设计附图：平面布置图、俯视图、办公楼布置图、宿舍布置图一、差不多情形1、名称阳煤集团寿阳化工有限责任公司2、法定地址：山西省寿阳县工业园区3、项目用地面积本项目占地面积约：500000 m2（约750亩）。
4、宗旨⑴。
积极贯彻执行国家差不多建设的方针政策和行业进展总方针，把工作做深做细，力创优秀工程。
⑵。
充分吸取国内外先进技术和成熟体会，使生产技术水平达到国际国内领先水平，做到技术方案优化、合理，确保生产装置先进可靠。
努力贯彻国产化方针政策，降低建设投资，尽快使工厂在建成后短期内达标达产。
⑶。
严格执行国家环境爱护和职业安全卫生的政策、法规，按照环境评判的要求，尽可能做到废液回收使用，重点做好生产装置非正常状态下的“三废”处理，最大程度地减少“三废”排放量。
“三废”治理措施与主体工程同时设计、同时施工、同时投产。
治理工艺要落实可靠，排出物必须达到国家和地点排放标⑷。
采纳先进的操纵和联锁系统，改善生产操作条件，爱护操作人员的躯体健康，制造一个安全、清洁、文明的生产环境。
⑸。
工艺生产要注意节约能源，提高余热利用水平，采取有效措施使能耗赶超国内先进水平。
⑹。
在确保工程质量的前提下，尽可能降低造价，以达到节约资金，操纵投资目的。
依靠工厂现有生产装置的生产和治理体会，做到既能节约投资又可加快建设速度，使项目综合技术经济指标达到先进水平。
5、经营范畴乙二醇及相关副产物6、年生产规模：乙二醇t/a 20×104硫磺Kg/a 3600粗DMC t/a 1220DMO重组份t/a 3700二、投资项目情形阳煤集团寿阳化工乙二醇项目报批总投资为:348850。
60万元。
其中：项目建设投资：328059。
50万元；建设期贷款利息：15673。
污水处理站及配套污水管网建设项目环境影响报告表

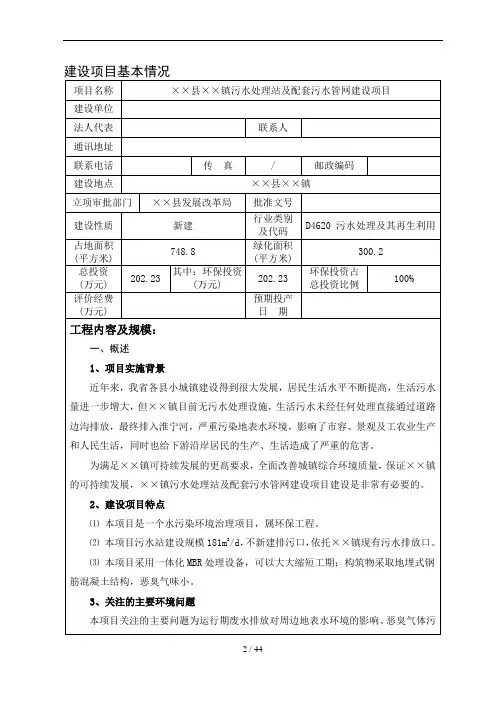

建设项目基本情况
建设项目所在地自然环境社会环境简况
环境质量现状
2.运行期工艺流程
可研通过对污水处理工艺的比选，拟采用一体化MBR处理设备，主要工艺流程为：生活污水经格栅去除大颗粒悬浮物后进入沉砂池，通过重力沉砂的作用，将废水中较大颗粒的悬浮物去除，然后通过集水池提升泵将污水提升至调节池，调节池可调节污水水质水量，调节池内安装潜水搅拌器进行搅拌，使得污水在调节池内充分调节稳定水质后，经提升泵提升至MBR一体化设备内。
在一体化设备内污水依次经过厌氧区、缺氧区、好氧区、膜区，污水中污染因子被微生物充分降解分解或与水分离。
好氧区的混合液通过提升泵回流至缺氧区，膜区的底部污泥通过污泥提升泵回流至厌氧区。
通过混合液回流和污泥回流的作用，达到脱氮除磷的功能。
A2O系统出水直接流入MBR膜区进行固液分离，在产水泵的负压作用下，清水通过MBR膜排出，流经过紫外消毒设备后达标排放。
污泥定期自动外排至污泥池进行重力浓缩，然后进入污泥脱水间进行脱水处理，最终运往垃圾填埋场填埋处置。
本项目污水站运行工艺流程见图3。
噪声
固废
恶臭、噪声
恶臭
恶臭恶臭、噪声
图3 污水处理站运行工艺流程及产污环节图。
寿阳县企业投资项目承诺制改革试点
寿阳县企业投资项目承诺制改革试点环评事项承诺书编号：项目名称：寿阳县东梁河河道城东段污水收集工程承诺方：寿阳县市政管理中心一、项目主要内容1、项目建设单位寿阳县市政管理中心。
2、法定代表人岳东明。
3、拟建地址寿阳县东梁河河道城东段。
4、建设性质新建。
5、占地面积临时占地13000m2。
6、项目投资247万元。
7、预计建设起止年限2019年。
8、项目主要建设内容本工程为寿阳县东梁河河道城东段污水收集工程。
设计污水管道收集东梁河河道截污工程主管道周边沿线污水，将现状直排河道的污水截流，输送至东梁河河道截污工程主管道，最终进入寿阳县第一污水处理厂，污水管道管径D300-D1000，全长1198m。
9、主要工艺流程施工作业线清理，管沟开挖，管道对接，检查井建设及防腐处理，密封性试验，覆土回填，恢复地貌。
10、给水方式、排水去向本项目为污水管网建设工程，收集的污水由管网输送至污水处理厂。
11、供热、供气方式无。
二、承诺内容1、项目符合国家产业政策，不属于国家明确要求需要核准或限制、禁止、淘汰类项目。
2、项目符合环境保护相关法规和政策要求。
3、项目符合国家和地方的主体功能区规划、环境保护规划、产业发展规划、城市总体规划、土地利用规划、环境功能区划、生态保护红线、生物多样性保护优先区域规划等的相关要求，符合相关区域或产业规划环评要求。
4、项目选址选线及施工布置没有占用自然保护区、风景名胜区、饮用水水源保护区、永久基本农田等法律法规禁止开发建设的区域。
5、采用资源回收率高、污染物产生量小的清洁生产技术、工艺和设备，原材料指标及单位产品的物耗、能耗、水耗、资源综合利用和污染物产生量等指标达到国内清洁生产先进水平。
6、做好施工期污染防治工作，确保运行期污染防治设施稳定运行，达标排放。
7、项目污染物排放总量满足环保部门下达的污染物排放总量控制指标要求。
8、自觉履行环境保护管理责任，接受环保部门日常环境监督管理。
三、违约责任1、不履行承诺义务或者履行承诺义务不符合约定的，应当承担继续履行、采取补救措施或者限期改正、从重处罚、直至停产恢复原状等违约责任。
寿阳县城水环境综合治理方案浅析
2020年11月摘要：寿阳县城水系各河道普遍存在水量不足、水质不佳等问题，文中以此为例提出了城市水系综合治理的设计理念和方法。
如何将高度渠化、硬质化、暗涵化、废弃化，逐渐成为城市疮疤的河流改造成为优良的城市开放空间，是文中研究的重点。
关键词：水量；水质；滨水空间；寿阳县中图分类号：P343文献标识码：BBrief Analysis on Comprehensive Improvement Project of Water Environment in Shouyang County LIU Bang-jun ZHANG Jie WANG NingAbstract:There are many problems in the river system of Shouyang ，such as insufficient water quantity and poor water quality.Taking this as an example ，the article puts forward the design idea and method on the comprehensive treatment of urban water system.The focus is how to transform the highly channelized hardened ，covered and abandoned rivers into excellent urban open spaces ，because the rivers have been changed into the scars of urban gradually.Key words ：water quantity ；qater quality ；waterfront space ；Shouyang County寿阳县城水环境综合治理方案浅析刘邦俊张婕王宁（南京市水利规划设计院股份有限公司江苏南京210022）文章编号：1006-8139（2020）04-052-04收稿日期：2020-08-04修回日期：2020-08-20作者简介：刘邦俊（1982－），男，2004年毕业于东南大学，工程师。
污水处理厂氧化沟、二沉池、回流污泥泵池等工程施工组织设计
目录第一章编制说明 (1)第二章编制依据 (2)第三章编制内容 (3)第四章工程概况 (4)第一节工程特点 (4)第二节建设场区工程地质条件 (4)第三节建设地区特征 (5)第四节土建施工项目 (5)第五节建设项目概况 (5)第五章施工组织措施 (7)第一节施工组织管理机构的建立 (7)第二节施工组织机构的启动和高效运作 (7)第三节工程质量保证体系 (8)第四节安全保证体系 (8)第六章施工进度计划安排 (9)第一节施工总工期 (9)第二节施工流水段划分 (9)第三节构筑物土建主要施工顺序 (9)第四节污水工程施工进度计划表 (9)第七章施工总平面 (10)第一节总体布置 (10)第二节施工道路 (11)第三节施工排水 (11)第四节施工用电 (11)第五节施工用水 (12)第八章施工部署 (13)第二节施工管理目标 (13)第三节施工准备 (13)第四节施工顺序安排 (14)第五节施工劳动力的配备 (15)第六节主要施工机械设备的配备 (15)第七节主要施工材料及周转材料计划 (16)第九章主要构筑物的施工方案 (17)第一节构筑物轴线、标高控制 (17)第二节圆型池放线措施 (17)第三节施工降水 (18)第四节氧化沟池体施工 (18)第五节二沉池池体施工 (23)第六节回流污泥泵池和沉渣井池体施工 (24)第七节装饰工程 (25)第八节防水工程 (25)第九节其他附属工程施工 (26)第十节脚手架工程 (27)第十章施工技术措施 (28)第一节构筑物主体施工总原则（包括未出图的构筑物） (28)第二节主要分项施工措施 (29)第三节关键工序和特殊工序施工技术措施 (30)第四节运用新技术、新工艺、新材料 (32)第五节防止砼开裂的技术措施 (32)第六节水池满水试验 (34)第七节满水试验过程中水池沉降量观测 (39)第十一章施工配合措施 (40)第一节与建设单位的配合 (40)第三节与监理公司的配合 (41)第四节土建与安装的配合 (41)第十二章技术管理措施 (43)第十三章质量管理措施 (46)第一节质量目标 (46)第二节保证工程质量的组织措施 (46)第三节保证工程质量的技术措施 (46)第十四章施工安全措施 (49)第一节施工安全目标 (49)第二节保证施工安全的组织措施 (49)第三节保证施工安全的管理措施 (49)第四节安全工作重点及技术保证措施 (50)第十五章现场文明施工措施 (53)第一节文明施工管理目标 (53)第二节文明施工措施 (53)第十六章工期保证措施 (55)第一节工期目标 (55)第二节资源保证 (55)第三节科学、合理的组织施工 (56)第四节施工监督及后勤保证 (57)第十七章冬夏季及雨季施工技术措施 (58)第一节雨季施工措施 (58)第二节夏季施工技术措施 (58)第三节冬季施工技术措施 (58)第一章编制说明1、本施工组织设计严格按照工程招标范围和招标文件的要求进行编制。
晋中市生态环境局寿阳分局拟作出的建设项目环境影响评价文
晋中市生态环境局寿阳分局拟作出的建设项目环境影响评价文件审批意见的公示
根据建设项目环境影响评价审批程序的有关规定，经审查，我局拟对寿阳县住房和城乡建设管理局寿阳县城南污水处理厂有限公司污水管网建设工程（白马河与东梁河交汇处城南污水处理厂）、寿阳县住房和城乡建设管理局寿阳县东部污水管网（张家垴东梁河）建设工程、寿阳县住房和城乡建设管理局寿阳县东、西部污水管网二期建设工程、寿阳县住房和城乡建设管理局寿阳县北部污水管网（傅家垴村东梁河）建设工程、寿阳县住房和城乡建设管理局寿阳县西部闫家坪污水管网建设工程项目的环境影响评价评价文件作出审批意见。
为确保此次审查工作的严肃性和公正性，现将拟作出审批意见的建设项目环境影响评价文件基本情况予以公示。
如有异议，请联系寿阳县环境保护局行政审批股（即寿阳县政务大厅环保窗口）。
联系方式如下：
电话：（晋中市生态环境局寿阳分局行政审批股）
通讯地址：寿阳县政务大厅（）
拟审批环境影响评价文件的建设项目
1 / 6
2 / 6
3 / 6。
污水处理项目设计方案
污水处理项目设计方案一、项目背景。
随着城市化进程的加快和人口的增加，污水处理成为了一个迫切需要解决的问题。
传统的污水处理方式已经无法满足城市发展的需求，因此需要建立新的污水处理设施来解决这一问题。
二、项目目标。
本污水处理项目的目标是建立一套高效、环保的污水处理系统，能够有效处理城市污水，减少对环境的污染，保护水资源。
三、项目范围。
本项目的范围包括污水处理厂的建设、污水处理设备的采购、污水处理工艺的设计、运行管理等方面。
四、项目设计方案。
1. 污水处理厂选址。
污水处理厂的选址需要考虑到周边环境，尽量选择远离居民区的地方，以减少对周边居民的影响。
同时，选址还需要考虑到污水排放的便利性，以及后期扩建的可能性。
2. 污水处理工艺设计。
污水处理工艺设计是整个项目中最关键的部分。
我们建议采用生物处理工艺，包括初沉池、生化池、沉淀池等工艺单元，通过生物降解、沉淀等方式将污水中的有机物、悬浮物等去除，达到排放标准。
3. 污水处理设备采购。
污水处理设备的采购需要选择质量可靠、性能稳定的设备，包括污水泵、曝气设备、污泥脱水设备等。
同时，还需要考虑设备的维护保养和后期更新换代的可能性。
4. 运行管理。
污水处理厂的运行管理是保证项目长期稳定运行的关键。
需要建立科学的运行管理制度，包括设备维护保养、污泥处理、安全生产等方面，确保污水处理厂的正常运行。
五、项目实施计划。
1. 前期准备阶段。
包括选址、方案设计、设备采购等前期准备工作，预计耗时3个月。
2. 建设阶段。
包括污水处理厂的土建施工、设备安装调试等工作，预计耗时6个月。
3. 运行阶段。
包括污水处理厂的试运行、运行管理等工作，预计耗时3个月。
六、项目预算。
本项目的预算主要包括土建、设备采购、工程安装、运行管理等方面的费用。
预算总额为XXX万元。
七、项目效益分析。
本项目建成后，能够有效处理城市污水，减少对环境的污染，保护水资源。
同时，还能够提供相关的运行管理岗位，促进当地经济发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章编号：1009-6825（2012）28-0124-02寿阳县污水处理工程设计收稿日期：2012-07-27作者简介：张华仙（1971-），女，工程师张华仙（山西意迪光华电力勘测设计院，山西太原030002）摘要：针对寿阳县污水状况及城市规模，对该县污水处理厂污水工程设计进行了探讨，结合进水水质、出水标准，并综合考虑运行、管理等因素，对A/A/O工艺的可行性作了具体分析，经分析论证该工艺可用于该县污水处理工程。
关键词：污水处理厂，A/A/O工艺，处理工艺，成本费用中图分类号：TU992．03文献标识码：A1污水状况寿阳县位于晋中盆地北部，县城的城市性质为：以煤炭化工工业、农副食品加工业、储运业为主的小城市。
规划期末（2020年）县城人口6．0万人。
由于现有城区生活污水直接排入当地河流，不仅影响当地的环境与人民的生活，而且影响到下游两岸人民的生产、生活环境质量。
2设计目标根据寿阳县地势情况，自然地形条件的特点，排水规划原则确定为混合制，混合制为分流合流相结合的排水体制，即在新城区采用分流制排水体系，重新敷设雨水和污水管道，在建成区仍采用合流制管道，在适当的位置设截流干管，汇入污水主干管，然后进入污水处理厂。
由资料可知寿阳县人口为6．0万人（规划末期2020年），属于中小型城市，居民生活用水定额取120L/（cap·d）。
污水定额一般为生活用水定额的80% 90%，则近期（2020年）城区生活污水量为5760m3/d，根据设计资料，工厂污水排放量为4632m3/d，未预见水量1558m3/d，所以城区污水总量为1．24万m3/d。
县城总体地形为西高东低，北高南低，在县城南侧有河流穿城而过，拟在城区白马河流下游方向建设城区污水处理厂，设计规模为1．2万m3/d。
根据设计要求，确定污水处理厂出水水质满足GB18918-2002城镇污水处理厂污染物排放标准中的一级A标准，污水处理厂处理出水中各主要污染物去除率见表1。
表1主要污染物去除率项目BOD5COD SS NH3-N TN TP pH 进水水质20545028040605．56 9出水水质1050105150．56 9去除率/%95．1288．8996．4387．5075．0090．913工艺设计根据所确定的寿阳县城污水处理厂设计规模，进水水质，出水水质特点，综合考虑运行、管理等方面的因素，本工程认为A/A/O工艺可使用于该县污水处理方案。
其处理工艺见图1。
4主要处理单元4．1进水闸门井、粗格栅间和污水提升泵房进水闸门井在污水厂运行时开启、事故时关闭，使污水通过超越管排入河道。
污水厂进水先通过粗格栅，去除污水中的漂浮物和杂物，然后由潜污泵提升至沉砂池前设置的细格栅进水槽进入下一处理单元。
将进水井、粗格栅间与污水提升泵房进行合建，地下部分前为进水井，后为粗格栅槽和吸水池，其中粗格栅设为两格。
地上部分为操作间。
进水井、粗格栅槽以及集水池为钢筋混凝土结构，操作间为砖混结构。
污水考虑一次提升，经设在吸水池的潜污泵提升后转入沉砂池，然后自流通过生化池、沉淀池及消毒池。
提升泵房沉砂池格栅砂水分离初沉池二沉池接触池消毒剂排放好氧池缺氧池厌氧池泵房浓缩池脱水间贮泥池泥饼砂图1A/A/O处理工艺示意图初沉污泥4．2细格栅及沉砂池细格栅设于沉砂池前，用于拦截悬浮物及细小的漂浮物。
格栅槽前部设进水槽。
将细格栅与沉砂池及砂水分离器间进行合建，其中细格栅设为两格，沉砂池设为两座。
沉砂池采用旋流沉砂池。
旋流沉砂池排砂采用泵提排砂。
沉砂池排出的砂水混合物进入砂水分离器进行砂水分离。
4．3A/A/O工艺A/A/O工艺是目前应用较为广泛的一种典型的脱氮除磷工艺。
该工艺在去除水中碳污染的同时，能有效地去除氮和磷的污染，是在传统曝气工艺的基础上为生物脱氮除磷而开发的具有同步脱氮除磷功能的污水处理工艺。
A/A/O工艺是利用原污水中的微生物，将有机物去除与脱氮除磷在同一反应器中完成的厌氧/缺氧/好氧系统。
A/A/O工艺的反应器分三段：第一段为厌氧反应器（A1段），第二段为缺氧反应器（A2段），第三段为好氧反应器（O段）。
原污水进入厌氧反应器，同步进入的还有从二沉池排出的含磷回流污泥，本段主要功能是释放磷，同时部分有机物进行氨化；缺氧段的首要功能是脱氮，硝态氮通过内循环由好氧反应器送来，循环的混合液量较大，一般为2倍的原污水流量，反硝化菌在缺氧状态下通过同化反硝化和异化反硝化，其最终产物分别是有机氮化合物和气态氮，前者为菌体组成部分，后者排入大气中，达到脱氮的目的；好氧反应器的作用是多功能的，去除BOD，硝化和吸收磷。
同时向缺氧反应器提供硝化液回流，聚磷菌对磷进行过量吸收，形成高含量磷的活性污泥，通过排出剩余污泥，达到除磷效果。
4．4二沉池二沉池的作用是泥水分离，使混合液澄清、浓缩和回流活性污泥。
它除了泥水分离外，还进行污泥浓缩和回流活性污泥，并·421·第38卷第28期2012年10月山西建筑SHANXI ARCHITECTUREVol．38No．28Oct．2012由于水量、水质的变化，还有暂时贮存污泥。
其工作效果直接影响活性污泥系统的出水水质和回流污泥的浓度。
本设计中二沉池采用中心进水周边出水圆形辐流式沉淀池，连续运行，池内设单周边传动吸泥机。
5工程设计5．1平面布置根据寿阳县城污水处理厂厂址的地形地貌、风向道路等自然条件，按照合理布局、功能分区、流程有序、分期实施的原则，将污水处理厂分成四个功能区，即辅助生产区、污水预处理区、污水生化处理及深度处理区和污泥处理区。
建筑设计力求简洁，体现现代感。
5．2主要工艺设计5．2．1粗格栅粗格栅设计流量1347．62m 3/h ，过栅流速0．8m /s ，栅条间隙20mm ，栅前水深1．4m ，设FHG 反捞式格栅除污机2台，每台格栅宽1．0m ，配用电机功率1．1kW 。
进水泵房操作间：L ˑB ˑH =9．0m ˑ3．6m ˑ4．2m ，集水池：L ˑB ˑH =9．0m ˑ4．8m ˑ7．5m ，有效容积为60m 3。
污水泵4台（两用两备），单台流量：Q =200m 3/h 800m 3/h ，水泵扬程：H =18m 6m ；配用电机功率：P =45kW ；其中一台泵增加变频设备，便于调节流量。
5．2．2细格栅、涡流沉砂池细格栅设计流量Q max =1347．62m 3/h ，分2格。
过栅流速0．8m /s ，栅前水深1．0m ，单座尺寸：L ˑB ˑH =3m ˑ0．9m ˑ1m 。
格栅宽度800mm ，栅条间隙5mm ，格栅倾角75ʎ。
采用循环齿耙格栅除污机两套，配用电机功率0．75kW 。
旋流沉砂池，设计流量：Q max =1347．62m 3/h ，分2格。
水力表面负荷：148m 3/（m 2·h ）。
旋流沉砂池设置两座，每座直径2．43m ，池深（砂斗以上部分）2．4m ，砂斗直径1．50m ，砂斗深度2．2m 。
主要设备型号：浆液分离机2台，P =0．75kW ；吸砂泵2台，P =1．2kW ；砂水分离器1套，P =0．37kW 。
5．2．3A /A /O 生化池单座生化池平均时流量500m 3/h ，污泥浓度MLSS =3000mg /L ，污泥负荷：F W =0．2kg BOD 5/（kg MLSS ·d ），总停留时间18．0h ，总污泥龄16．0d ，有效水深6．0m ，厌氧池停留时间3．6h ，单座有效容积900m 3，缺氧池停留时间3．6h ，单座有效容积900m 3，好氧池停留时间10．8h ，单座有效容积2700m 3。
A 2/O生化池每座平面尺寸20m ˑ50m ，总高度5．5m 。
设计需氧量：3463．2kg O 2/d ，主要设备类型：管式可变微孔曝气器（120m ），潜水搅拌机（10台，P =5．0kW ），内回流泵（3台，两用一备，Q =180L /s 260L /s ，H =3m 5m ，P =15kW ）。
5．2．4二次沉淀池设计流量：Q max =736．2m 3/h ，共两池，设计流量时表面水力负荷：q =1．0m 3/（m 2·h ），有效水深2．5m ，水力停留时间：2．5h 。
采用中心进水、周边出水辐流式，池内径23m 。
设备形式：带集泥板多管水位差自吸式吸泥机。
台数：2台。
驱动装置电机功率：P =0．37kW 。
真空系统电机功率：P =3kW 。
池中设出水堰板、浮渣挡板等。
5．2．5深度处理为保证出水达到一级A 标准，本工程设深度处理，工艺流程主要包括中间提升水池、混合设备、折板絮凝池、斜管沉淀池、活性砂滤池设计规模按24000m 3/d ，变化系数1．0。
1）净水车间。
由于工程所处地区冬季温度较低，为保证处理工艺冬季的正常运行，设计净水车间一座，平面尺寸28．00ˑ42．00，屋顶采用轻钢结构。
2）混合设备。
在给排水处理过程中原水与混凝剂，助凝剂等药剂的充分混合是使反应完善，从而使得后处理流程取得良好效果的最基本条件，同时只有原水与药剂的充分混合，才能有效提高药剂使用率，从而节约用药量，降低运行成本。
设计流量Q =0．07m 3/s ，混合单元数N =3。
3）折板絮凝池。
本设计设计水量较小，考虑到隔板絮凝池适用于大中型水厂；机械絮凝池机械、维修等费用较高；折板絮凝池适用中小型水厂，加之其絮凝时间短，絮凝效果好。
因此设计采用折板絮凝池。
絮凝池设计水量12000m 3/d ，絮凝时间20min ，分两系列，单系列絮凝池处理能力6000m 3/d 。
水力分级为三级，每级设搅拌设备。
搅拌机的功率分别为N 1=0．8kW ，N 2=0．28kW ，N 3=0．09kW 。
G 值分别为65s －1，38s －1，19s －1。
4）V 滤池。
设计采用普通快滤池，分2组双排布置共6格，每格过滤面积19．5m 2，设计水量为：Q =12000m 3/d 。
滤速V =7．0m /h ，强制滤速控制在9．0m /h 以内，滤料层厚度0．90m ，承托层厚度0．36m 。
冲洗强度15L /（s ·m 2），过滤周期23．5h 。
5．2．6接触消毒池处理后的污水在排入河道前需杀灭有害细菌，为此设置1座接触消毒池，分2格。
设计流量采用2020年最大时流量785．2m 3/h ，消毒采用二氧化氯，设计投加量有效氯为5．0mg /L 10mg /L 。
主要参数：设计停留时间30min ，有效容积390m 3。
6成本费用核算及结论工程项目概算总投资5177．41万元；其中：建设工程费4362．41万元，工程建设其他费509．68万元，工程预备费为292．33万元，铺底流动资金13．0万元；工程项目概算一期总投资4130．63万元；其中：建设工程费3501．12万元，工程建设其他费383．44万元，工程预备费为233．07万元，铺底流动资金13．0万元。
