【参考借鉴】注塑机的调机方法与技巧.doc

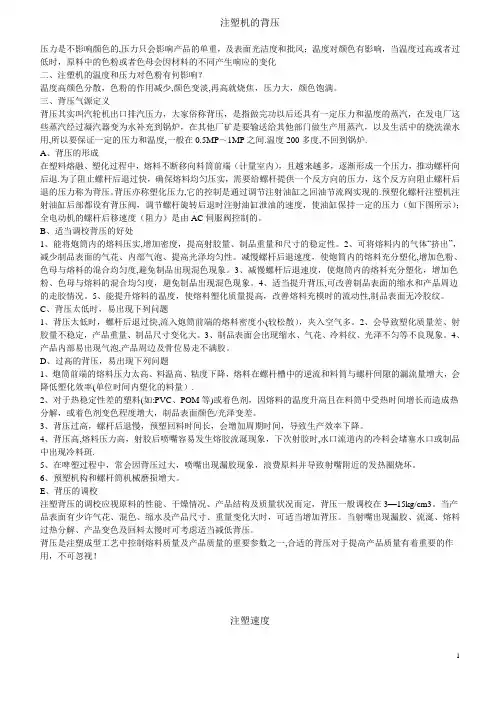

注塑机调机技术
注塑机的背压压力是不影响颜色的,压力只会影响产品的单重，及表面光洁度和批风；温度对颜色有影响，当温度过高或者过低时，原料中的色粉或者色母会因材料的不同产生响应的变化二、注塑机的温度和压力对色粉有何影响？温度高颜色分散，色粉的作用减少,颜色变淡,再高就烧焦，压力大，颜色饱满。
三、背压气源定义背压其实叫汽轮机出口排汽压力，大家俗称背压，是指做完功以后还具有一定压力和温度的蒸汽，在发电厂这些蒸汽经过凝汽器变为水补充到锅炉，在其他厂矿是要输送给其他部门做生产用蒸汽，以及生活中的烧洗澡水用,所以要保证一定的压力和温度,一般在0.5MP～1MP之间.温度200多度,不回到锅炉.A、背压的形成在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内），且越来越多，逐渐形成一个压力，推动螺杆向后退.为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压。
背压亦称塑化压力,它的控制是通过调节注射油缸之回油节流阀实现的.预塑化螺杆注塑机注射油缸后部都设有背压阀，调节螺杆旋转后退时注射油缸泄油的速度，使油缸保持一定的压力（如下图所示）；全电动机的螺杆后移速度（阻力）是由AC伺服阀控制的。
B、适当调校背压的好处1、能将炮筒内的熔料压实,增加密度，提高射胶量、制品重量和尺寸的稳定性。
2、可将熔料内的气体“挤出”，减少制品表面的气花、内部气泡、提高光泽均匀性。
减慢螺杆后退速度，使炮筒内的熔料充分塑化,增加色粉、色母与熔料的混合均匀度,避免制品出现混色现象。
3、减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。
4、适当提升背压,可改善制品表面的缩水和产品周边的走胶情况。
5、能提升熔料的温度，使熔料塑化质量提高，改善熔料充模时的流动性,制品表面无冷胶纹。
C、背压太低时，易出现下列问题1、背压太低时，螺杆后退过快,流入炮筒前端的熔料密度小(较松散），夹入空气多。
注塑机调机方法与技巧
1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。
⑵检查开闭模及顶出的动作和距离设定。
⑶射出压力（P1）设定在最大值的60％。
⑷保持压力（PH）设定在最大值的30％。
⑸射出速度（V1）设定在最大值的40％。
⑹螺杆转速（VS）设定在约60RPM。
⑺背压（PB）设定在约10kg/cm2。
⑻松退约设定在3mm。
⑼保压切换的位置设定在螺杆直径的30％。
例如φ100mm的螺杆，则设定30mm。
⑽计量行程比计算值稍短设定。
⑾射出总时间稍短，冷却时间稍长设定。
2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。
⑵以手动射出直到螺杆完全停止，并注意停止位置。
⑶螺杆旋退进料。
⑷待冷却后开模取出成型品。
⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。
3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。
⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。
⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。
⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。
⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。
2、模温能平衡稳定。
肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1 2S）…….模温60度以下。
②理论冷却时间=1.3S(1 2S)…….模具60度以上[S表示成型品的最大肉厚]。
⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。
台中注塑机一二三四段调机技术
台中注塑机一二三四段调机技术注塑机一二三四段调机技术注塑机调机方法与技巧:注塑机又名注射成型机或注射机，很多工厂叫啤机（piji），注塑产品叫啤件。
它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注塑机按照注射装置和锁模装置的排列方式，可分为立式、卧式和立卧复合式。
一、注塑机一二三四段调机技术注塑机1234段的调机技术一般，一段温度设置在90一100度，二段温度设置150一170多，三段温度设置230一270多，四段的温度设置120一150度。
二、注塑机调机方法与技巧1、注塑机模貝全透明法我们在调机的情况下，经常会想：假如模贝是全透明的就好了！那样就可认清熔胶的所有充型全过程，见到缺点是怎样造成的，也是什么时候造成的。
在我们设计方案出某一射胶加工工艺时，射胶全过程具体是不是依照构想的规定去进行，起始点位置设得对吗这些一系列难题，都期待可以见到。
可是要想直接看获得熔胶充型全过程沒有新科技机器设备是不太可能的，可是间接性的方式却有一个，便是大家将射胶時间一秒一秒提升，每提升一秒啤一啤，随后将每一啤未走齐的啤件按顺序排列起來，那样就可以很清晰地见到熔胶的充型全过程，直至填满凹模截止。
假如在重要的位置想再看得细心一点，就在这一重要位置每一只提升0.一秒。
假如只想看看起级点准不精确就更为简易。
只必须将后边一级的压力和速率所有调至0，你也就能够见到起级点的位置在哪儿，而不用应用一秒一秒提升的方式来渐渐地观察。
在这里要提示留意的是，因为射胶终止以后熔胶还会继续有一点惯性力澎涨全过程，因此具体脱模的件与终止射胶时的那一瞬间的样子会出现一点进出。
具体起级点应当比见到的件要早一些。
2、注塑机精准定位射胶法说白了“精准定位射胶”法，是大家常见的迅速射胶转下属慢速度射胶演化而成的一种调机技巧。
此方法是将后一级的慢速度和压力所有调节为零，促使前一级的迅速射胶到某一设置起级位置时马上终止，让凹模内存储的压力当然释放出来，根据它来作最终丰富凹模和保压。
注塑机调机技术【范本模板】
注塑机的背压压力是不影响颜色的，压力只会影响产品的单重，及表面光洁度和批风；温度对颜色有影响，当温度过高或者过低时，原料中的色粉或者色母会因材料的不同产生响应的变化二、注塑机的温度和压力对色粉有何影响？温度高颜色分散，色粉的作用减少，颜色变淡,再高就烧焦，压力大，颜色饱满。
三、背压气源定义背压其实叫汽轮机出口排汽压力,大家俗称背压，是指做完功以后还具有一定压力和温度的蒸汽,在发电厂这些蒸汽经过凝汽器变为水补充到锅炉，在其他厂矿是要输送给其他部门做生产用蒸汽,以及生活中的烧洗澡水用，所以要保证一定的压力和温度，一般在0。
5MP～1MP之间。
温度200多度，不回到锅炉.A、背压的形成在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内），且越来越多，逐渐形成一个压力,推动螺杆向后退.为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压。
背压亦称塑化压力，它的控制是通过调节注射油缸之回油节流阀实现的。
预塑化螺杆注塑机注射油缸后部都设有背压阀,调节螺杆旋转后退时注射油缸泄油的速度，使油缸保持一定的压力（如下图所示);全电动机的螺杆后移速度（阻力）是由AC伺服阀控制的。
B、适当调校背压的好处1、能将炮筒内的熔料压实,增加密度,提高射胶量、制品重量和尺寸的稳定性.2、可将熔料内的气体“挤出”,减少制品表面的气花、内部气泡、提高光泽均匀性。
减慢螺杆后退速度，使炮筒内的熔料充分塑化,增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。
3、减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。
4、适当提升背压，可改善制品表面的缩水和产品周边的走胶情况。
5、能提升熔料的温度，使熔料塑化质量提高,改善熔料充模时的流动性，制品表面无冷胶纹。
C、背压太低时，易出现下列问题1、背压太低时，螺杆后退过快，流入炮筒前端的熔料密度小（较松散）,夹入空气多。
注塑机5种调机技巧【秘籍】
注塑机调机是注塑人的必备技能，很多调机技术虽然是以理论为基础，但对经验的依赖却不可或缺。
供模具人学习参考：1模具透明法我们在调机的时侯，常常会发出这样的感叹：如果模具是透明的就好了！这样就可看清熔胶的全部充型过程，看到缺陷是如何产生的，又是何时产生的。
当我们设计出某个射胶工艺时，射胶过程实际是否按照设想的要求去完成，起级点位置设得对不对等等一系列问题，都希望能够看道。
透明注射模具模型其实，要想直接看得到熔胶充型过程没有高科技设备是不可能的。
但是间接的方法却有一个。
运用这一技巧，可以让每个调机人员都能够好象看到充型的过程一样明了，方法说出来又很简单。
射胶时间一秒一秒增加即可！我们只需将射胶时间一秒一秒增加，每增加一秒啤一啤，然后将每一啤未走齐的啤件按顺序排列起来，这样就可以很清楚地看到熔胶的充型过程，直到充满型腔为止。
如果在关键的位置想再看得仔细一点，就在这个关键位置每一啤只增加0.1秒，包你可以看得清清楚楚。
如果只想看看起级点准不准确就更加简单。
只需要将后面一级的压力和速度全部调为0，你就可以看到起级点的位置在哪里，而不需要使用一秒一秒增加的方法来慢慢观查。
在此要提醒注意的是，由于射胶停止之后熔胶还会有一点惯性膨胀过程，所以实际出模的啤件与停止射胶时的那一瞬间的形状会有一点出入。
实际起级点应该比看到的啤件要早一些。
这一技巧可以说是每个注塑技术人员必须学会运用的，否则调机技术就不可能有很大的提高，更不可能达到高级技术的水平。
2定位射胶法所谓“定位射胶”法，是我们常用的快速射胶转下级慢速射胶演变而来的一种调机手法。
此法是将后一级的慢速和压力全部调整为零，使得前一级的快速射胶到了某个设定起级位置时立即停止，让型腔内储存的压力自然释放，通过它来作最后充实型腔和保压。
通常起级点的位置开始都设在刚好冲满型腔的那一点位置，然后再根据实际情况作前后移动的调整。
在常用的“快转慢射胶法”调机技巧中，慢速、快速和起点的级位置三者都互相关联、互相影响，因此经验不足者都不易撑握。
注塑机的调机方法和技巧
注塑机的调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模) 母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
(比例、积分、微分 )温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶 ,其分子最终成体型结构。
注塑机调机流程和注意事项
注塑机调机流程和注意事项
嘿！朋友们，今天咱们来聊聊注塑机调机流程和注意事项呀！
首先，咱们来说说注塑机调机流程。
第一步呢，就是要检查设备的状况哇！看看各个部件是不是都完好无损呀？有没有松动的地方呢？这可太重要啦！
第二步，要准备好原材料呀！确保原材料的质量和规格都符合要求呢，哎呀呀，这可不能马虎！
第三步，设置好工艺参数，比如温度、压力、速度等等。
这可得根据产品的要求来仔细调整呢，要是弄错了，那可就糟糕啦！
接下来，咱们讲讲注意事项。
注意事项一，操作之前一定要熟悉设备的操作手册呀！这能避免很多错误操作呢！
注意事项二，调机过程中要密切关注设备的运行状态哇，一旦发现异常，赶紧停机检查呀！
注意事项三，温度的控制很关键呢，过高或者过低都会影响产品质量呀！
注意事项四，注射压力和速度的调整要逐步进行，不能一下子调得太猛啦！
注意事项五，模具的安装一定要牢固，不然会出大问题的呀！
注意事项六，定期对设备进行维护和保养，这能延长设备的使用寿命呢！
注意事项七，操作人员要穿戴好防护装备，保障自身安全哟！
注意事项八，不同的原材料可能需要不同的调机参数，要注意区分呀！
注意事项九，新员工要在老员工的指导下进行操作，可不能独自瞎搞哇！
注意事项十，遇到问题要冷静分析，不要慌张，总能找到解决办法的呢！
哎呀呀，注塑机调机可真是个细致活，大家一定要认真对待哟！。
注塑机的调机方法和技巧
注塑机的调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型的基本原理:注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1、塑胶模具2、注塑机3、塑胶原料4、成型条件三、塑胶模具大部份使用二板模、三板模,也有部份带滑块的行位模。
基本结构: 1、公模(下模) 公模固定板、公模辅助板、顶针板、公模板。
2、母模(上模) 母模板、母模固定板、进胶圈、定位圈。
3、衡温系统冷却、稳(衡)定模具温度。
四、注塑机主要由塑化、注射装置,合模装置与传动机构组成; 电气带动电机,电机带动油泵,油泵产生油压, 油压带动活塞,活塞带动机械,机械产生动作;1、依注射方式可分为:1、卧式注塑机2、立式注塑机3、角式注塑机4、多色注塑机2、依锁模方式可分为:1、直压式注塑机2、曲轴式注塑机3、直压、曲轴复合式3、依加料方式可分为:1、柱塞式注塑机2、单程螺杆注塑机3、往复式螺杆注塑机4、注塑机四大系统:1、射出系统a、多段化、搅拌性及耐腐蚀性。
b、射速、射出、保压、背压、螺杆转速分段控制。
c、搅拌性、寿命长的螺杆装置。
d、料管互换性,自动清洗。
e、油泵之平衡、稳定性。
2、锁模系统a、高速度、高钢性。
b、自动调模、换模装置。
c、自动润滑系统。
d、平衡、稳定性。
3、油压系统a、全电子式回馈控制。
b、动作平顺、高稳定性、封闭性。
c、快速、节能性。
d、液压油冷却,自滤系统。
4、电控系统a、多段化、具记忆、扩充性之微电脑控制。
b、闭环式电路、回路。
c、SSR(比例、积分、微分 )温度控制。
d、自我诊断、警报功能。
e、自动生产品质管制、记录。
5、国内注塑机现有的品牌:1、国外品牌:巴顿德马格三菱日钢东芝等等;2、港台品牌:震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等;3、国外品牌:海天海星海达海太海涛海地三元通用双马永泰王牌等等;五、塑胶材料塑胶材料可分为热固性与热塑性两种: 1、热固性塑胶:指不能重复使用之塑胶 ,其分子最终成体型结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑机的调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型的基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体的性质,把熔融液体用高压注射到密闭的模腔内,经过冷却定型,开模后顶出得到所需的塑体产品。
二、注塑成型的四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模，也有部份带滑块的行位模。
基本结构:1.公模（下模）公模固定板、公模辅助板、顶针板、公模板。
2.母模（上模)母模板、母模固定板、进胶圈、定位圈。
3.衡温系统冷却.稳（衡）定模具温度。
四、注塑机主要由塑化、注射装置，合模装置和传动机构组成；电气带动电机，电机带动油泵，油泵产生油压，油压带动活塞，活塞带动机械，机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性。
b.射速、射出、保压、背压、螺杆转速分段控制。
c.搅拌性、寿命长的螺杆装置。
d.料管互换性，自动清洗。
e.油泵之平衡、稳定性。
2.锁模系统a.高速度、高钢性。
b.自动调模、换模装置。
c.自动润滑系统。
d.平衡、稳定性。
3.油压系统a.全电子式回馈控制。
b.动作平顺、高稳定性、封闭性。
c.快速、节能性。
d.液压油冷却，自滤系统。
4.电控系统a.多段化、具记忆、扩充性之微电脑控制。
b.闭环式电路、回路。
c.SSR(比例、积分、微分)温度控制。
d.自我诊断.警报功能。
e.自动生产品质管制、记录。
5、国内注塑机现有的品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种：1.热固性塑胶：指不能重复使用之塑胶,其分子最终成体型结构。
2.热塑性塑胶：指可重复再造使用之塑胶,分为结晶体(PBT,PA)和非定形性(PC,PPO).结晶性塑胶指塑胶液体在变为固体时可以成为规则形的塑胶,其分子大部分是依线形或支链型结构排列。
3.工程塑胶工程塑胶指使用在机械构件,可长期使用在100摄氏度以上，抗拉伸强度在一平方厘米500kg以上;抗弯曲强度在一平方厘米2400kg以上的塑胶目前大部分使用的塑料有：PPABSPBTPCPAPPSPOM等。
1、PP料：(聚丙烯polRpropRlene)目前大部分使用的厂牌有：中国石化台湾化纤镇海炼化韩国现代新加坡mRteR印度SEETEC特性：比重较轻,流动性好,无色.无味.无臭.无毒，光泽度.拉伸强度.耐热性能好,二次加工性能好,有良好的绝缘性.化学稳定性;加上价格低廉,主要适用于编织袋.玩具.周转箱.家电.管材.板材等。
公司产品主要用于电器外壳，如：电机后罩三管前后壳小太阳后罩风叶等等；一般成型条件：1.模温：20度至40度2.干燥条件：80度1-2个小时以上。
3.料管温度：170度至220度4.热变形温度:80度(1.8MPa,12.7mm)。
5.软化点：135度以上6.模具收缩率：0.5%--0.7%(3.3mm)7.拉伸屈服强度：20-30Mpa;常用的改性方式有：增强增韧阻燃抗氧化耐侯高光泽等；2、ABS料：（丙烯腈.丁二烯.苯乙烯三元树脂).(acrRlonitrile-butadiene-stRrenecopolRmer)目前大部分使用的厂牌有：中国石化台湾奇美台湾化纤巴斯夫韩国LG(宁波LG)韩国锦湖化工韩国三星特性：耐冲击性能好，强度和刚性高,耐低温、耐热、高光泽，易配色和二次加工、表面处理。
主要适用于汽车.电气.家电.建筑型材等。
公司产品主要用于电器外壳，如：电风扇.冷风扇.饮水机.暖风机.通风器.浴霸等产品的前后壳.支架等等；一般成型条件：1.模温：40度至60度2.干燥条件：80度2-4个小时以上。
3.料管温度：190度至230度4.热变形温度:80度(1.8MPa,12.7mm)。
5.一般背压：8-15kg/平方mm。
6.模具收缩率：0.5%--0.7%(3.3mm)常用的改性方式有：增强增韧阻燃耐侯合金等；3、PBT料：（聚对苯二甲酸丁二醇脂polRbutRleneterephthalate）Celanese目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦奇异通用宝理台塑DSM拜耳等；特性：抗磨损性和刚性极高、耐化学性强，耐候性好，尺寸稳定性，有良好的电气绝缘性，增强后性能更佳。
吸湿，易受热分解，主要适用于汽车.电气.家电.连接器.精密仪器电子等。
公司产品主要用于耐热部位：暖风机的出风口.大厦的PTC支架等等；一般成型条件：(依加纤比例不同有所变化)1.模温：40度至60度2.干燥条件：100度至140度4个小时以上。
3.料管温度：240度至270度4.热变形温度：210度至230度（1.8MPa,12.7mm)。
5.模具收缩率：0.3%--0.5%(3.2mm)6.热分解温度：280度（在260度料管可滞留6分钟，否则会分解、变质）。
常用的改性方式有：增强增韧阻燃等；4、PC料（聚碳酸脂polRcarbonate）目前大部分使用的厂牌没有固定，国际上常用的厂牌有：拜耳奇异三菱出光帝人陶氏宝理等；特性：耐冲击力强度最高，尺寸稳定，耐热130度以上，具有高光泽和透明性，透射率可达到90%左右，无毒性。
加工温度高，成型后有应力，吸湿，不耐磨，耐疲劳。
主要适用于食品容器.光碟.镜片.家电.光学仪器等。
公司产品主要用于油汀，如：部分油汀的面板.烘衣架.电子油汀透明罩等等；一般成型条件：(依加纤比例不同有所变化)1.模温：80度至100度2.干燥条件：100度至120度4小时以上。
3.料管温度：250度至300度4.热变形温度:130度左右；5.模具收缩率：0.5%-0.7%PC材料之流动性随温度升高则越高，因温度调节在成型上占比重较大。
常用的改性方式有：增强阻燃抗氧化耐侯等；5、PA料（聚酰胺polRamide）又称NRLON尼龙目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理三菱DSM陶氏巴斯夫拜耳等；特性：耐磨擦、抗疲劳性，吸水率高，（增强后强度高)尺寸稳定性极好，（可用于高精密机械物件）。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC 连接器等。
公司产品主要用于耐热.耐磨部位，如：电子油汀的面板.油汀的脚轮，接线柱等等；成型条件：(依结构不同和加纤比例不同有所变化)1.模温：80度至120度2.干燥条件：120度至140度4小时以上。
3.料管温度：260至310度4.热变形温度：235度5.模具收缩率：0.1%--0.5%设备要求：1.螺杆:(L:D=20:1)标准型三段，带止逆环螺杆。
（可选择的封闭式射嘴，直径为3.0mm)2.料管须使用耐腐蚀及耐磨损的合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
常用的改性方式有：增强耐磨耐热高粘性等；6、POM料：（聚甲醛polRformaldehRde）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：杜邦宝理台丽钢科隆等；特性：高耐磨擦、抗疲劳性，尺寸稳定性极好，（可用于要求尺寸稳定.耐磨性的机械物件）分解后有严重刺眼的气体，使用时应注意排气。
耐燃性差，不耐酸.油等，表面处理性差，要适用于汽车.齿轮.喷雾器.精密电子等。
公司产品主要用于尺寸稳定.耐磨部位，如：三管的偏心桃.衬套，欧尚转盘等等；一般成型条件：1.模温：60度至80度2.干燥条件：80度至100度2小时以上。
3.料管温度：170至210度4.热变形温度：90度左右；5.模具收缩率：0.5%-0.8%6.热分解温度：240度（在240度料管可滞留5分钟，否则会分解、变质）。
7、PPS钢料：（聚苯硫醚polRphenRlenesulfide）先锋公司目前大部分使用的厂牌没有固定，国际上常用的厂牌有：菲力浦宝理陶氏奇异等；特性：耐磨擦、抗疲劳性，吸水率高，自身阻燃性高，尺寸稳定性极好，（可用于高精密机械物件）增强后性能更佳,有类似金属的声音。
结晶性差，流动性差，韧性差，无法配色。
易腐蚀模具和机器，容易产生毛边。
主要适用于汽车.齿轮.电机.精密仪器.精密电子SMT.IC连接器等。
公司产品主要用于高耐热部位，如：暖风机的PTC支架.接线架等等；一般成型条件：(依结构不同和加纤比例不同有所变化)1.模温：100度至150度2.干燥条件：120-140度4个小时以上。
3.料管温度：270度至330度4.热变形温度:260度(1.8MPa,12.7mm)。
5.热分解温度:400度(1.8MPa,12.7mm)。
6.模具收缩率：0.1%--0.4%(3.3mm)设备要求：1.螺杆:(L:D=20:1)标准型三段，带止逆阀螺杆。
（可选择的封闭式射嘴，直径为3.0mm)2.料管须使用耐腐蚀及耐磨损的双合金材料。
3.模板两面须加强隔热板，避免机器受热。
4.使用圆形料道，公、母模均匀散热。
5.进料口使用直径为0.3mm至0.5mm的针孔潜入进料。
6.使用0.02mm-0.04mm深度，0.5mm-1.0mm宽度的排气孔，并有效地后续排气。
7.模具型腔应镀铬或作相应表面处理，减少生产时的气体腐蚀。
六、成型条件成型条件：速度、压力、温度、时间、行程、数量。
1.射出压力(一次压)：在注射成型时螺杆顶部单位面积对塑料施加的压力；P=油缸直径D0/螺杆直径D1R油压压力；2.保压(二次压)：熔融原料在型腔中冷却,这时必须施加一定的压力来补充其收缩部分,增高密度,这时螺杆对塑料施加的压力叫保压；3.锁模力：（吨位）锁模机构对模具所能施加的最大夹紧力；F=KRPRA(K=0.4~0.7,即压力损失系数)；P：最大油泵压力；A：锁模板面积；R设定时一般不超过80-100kg/平方cm；4.注射量：一个注射成型周期中注入模具内的塑料重量；5.注射能力：克数.cm3一台注塑机螺杆作一次最大注射行程时所能射出的最大量；G=3.14/4RD2RSR密度D：螺杆直径S：螺杆行程R生产中一个周期注射量应小于或等于机台最大射出量的80%；6.射速：螺杆在料管内移动,单位时间内移动的行程叫射速；V=S/TR100%S：螺杆在料管内的行程；T：螺杆射出时间；7.背压：加料时,在螺杆反退的反方向上,加在熔融塑料上的压力；背压的作用：1.提高熔融塑胶的混练效果；2.提高熔融塑胶的温度；3.提高熔融塑胶的密度；4.增进塑胶颜色的均匀；5.排出熔融塑胶内的气体；8.低压保护：指模具在锁模时对阻力产生的一种保护装置,其能使模具在压住异物时受到最小的伤害,减少压模损失。
