不同行业的Creo产品模块配置建议
CREO30M010配置说明
方向类符号库 基准类符号库 倒角类符号库 修改类符号库 形位公差类符号库 BOM球标类符号库 其他类符号库 粗糙度类符号库 断续焊类焊接符号库 连续焊类焊接符号库
9
三、优势
1.零件、组件模板
标准的零、组件模型模板，包括零部件重要参数信息、单位、公差表以及标准的视图定向；参数填写方便，模型密度修改快捷； 可以快速的生成标准的零部件。
配置选项文件备份 窗口、自定义功能区配置文件备份 二维工程图模板配置选项文件 二维工程图转换DXF配置选项文件 二维工程图格式配置选项文件 系统颜色配置文件 PDF打印笔表文件 模型树参数栏配置文件 许可证备份文件
8
二、配置文件说明
symbol下：
arrow base chamfer change geom_tolerance index others roughness weld_long weld_short
7
二、配置文件说明
config下：
Config.pro creo_parametric_customization.ui creoug_com_drawing.dtl creoug_com_Dxf_export.pro creoug_com_format.dtl creoug_com_syscol.scl creoug_com_table.pnt creoug_com_tree.cfg ptc_licfile.dat
大家好
1
CREO3.0M010配置说明
2
目录
一、配置方法 二、配置文件说明 三、优势
3
一、配置方法
1.确定安装目录，例如我的安装目录为“D:\ptc\Creo 3.0”
2.解压配置包“Creo3.0M010配置文件.rar”到任何一个地方，出现一 个文件夹“ptc”
creo基本设置简介
5 Goertek Confidential 2016
二、零件模板-标准化
零件模板是指携带一些基本信息比如基准面，坐标系，； 在config中指定零件模板后，新建零件时可以直接调用
5.1 单位 •Set Up > Units •Length = mm •Mass = g •Time = sec •Tempelature = C 5.2 精度 •Set Up > Accuracy > Absolute > Enter Value > 0.003mm •使用绝对精度（Absolute Accuracy）=0.003 。 5.3 密度 •Set Up > Density 5.4 datum feature •三个基准面 •一个坐标系 5.5 View > Layers 图层设定与零件模板和asm模板内容相同。在Config文件中设置了如下8个图层。当零件模型中创建了如下性质的特征，就会自动在零件中创建如下图 层，并把该类型的特征放入对应的图层。 •AXIS（datum轴） •CSYS（坐标系） •CURVE（曲线） •PLANE（datum平面） •POINT（datum点） •SURF（曲面） •COPY_GEOM(复制几何参考) •PUBLIC GEOM（出版几何） 另外，在零件模板中创建了一个名为Def_Datum的层，将模板中自带的三个基准面（Top,Front,Right）和一个坐标系（PRT_CSYS_DEF）放入该层中。 以便于模板中自带基准的处理。
通过config设置也可以：save file iteration -NO-否保存文件数字后缀 建议不要使用这个方法
8 Goertek Confidential 2016
Creo3.0安装与配置可选启动模块
三、安装许可证服务器
关闭防 火墙
许可证文件
将许可证文 件拖动到此
处框内
4
四、安装许可证服务器
浮动版安装客户端 请输入7788@服务 器名称或者ip地址
显示不可 到达请关 闭防火墙
5
五、编辑许可证
1、安装路径建 议D:\PTC
3、点击 Parametric
2、点击自定义 4、点击命令配置
6
六、编辑可选启动项目
2、输入自定义名称
1、点击
3、双击需要启动的许可 注：此处显示许可 和公司购买模块有关
7
七、添加启动模块
2、输入自定
义配置启动
名称
2
3、双击需要 启动的许可
1、点击添加
4、点击
8
八、安装
点击安装
9
九、配置已安装的客户端
D:\PTC\Creo 3.0\XXX\Parametric\bin
1、安装路径打 开bin文件
Creo3.0安装与配置可选启动模块
技术顾问 手机：15915435682
June 16, 2014
一、打开数据包选择需要安装的版本
安装商业 版本
软件包 DVD安装
数据
安装30天 试用版本
2
二、选择安装服务器或客户端
单机版安装 或浮动版客 户端安装
重新配置软 件选项
服务器安装 浮动版许可 证服务器
1、安装路径打 开bin文件
2、点击此文件或者 运行cmd 黑框下运
行 ptcstatus
12
2、点击
3、点击下一步
4、同上安装步骤四
10
十、配置多语言启动
D:\PTC\Creo 3.0\XXX\Parametric\bin
creo整体模块的介绍
creo整体模块的介绍Creo1.0应用、扩展模块、软件包功能综述及报价(包括MathCAD/ISODraw)目录一、3D设计解决方案 (4)(一)Creo Parametric参数化建模应用 (4)1.Creo Parametric: 基本功能包，含中文包 (5)2.Creo Flexible Modeling Extension—柔性建模扩展 (8)3.Creo Advanced Assembly Extension (AAX) —高级装配扩展(8)4.Creo Intreractive Surface Design Extension II (ISDX)—自由曲面设计 (9)5.Creo Behavioral Modeling Extension(BMX)—行为建模技术扩展 (9)6.Creo Plastic Advisor Extension —塑胶顾问 (10)7.Creo Tool Design Extension（TDO）—模具设计 (10)8.Creo Production Machining Extension —生产加工 (11)9.Creo Complete Machining Extension —完整加工 (12)10.Creo Prismatics and Multi-Surface Milling Extension —三轴铣加工 (12)11.Creo NC Sheetmetal Extension— NC钣金加工 (13)12.Creo Computer Aided Verification Extension —计算机辅助检测 (13)13.Creo Application Programming Toolkit —应用程序扩展设计工具箱 (14)14.Pro/INTRALINK TOOKIT ACCESS —二次开发工具箱 (14)15.Creo Simulation Extension —有限元分析 (14)16.Creo Advanced Simulation Extension —高级有限元分析(15)17.Creo Fatigue Advisor Extension —疲劳顾问 (16)18.Creo Spark Analysis Extension —电气间隙和漏电距离分析(17)19.Creo ISOGEN Enabled Piping and Cabling Extension—支持ISOGEN单管图的管道和线缆扩展1720.Creo Mechanism Dynamics Extension (MDO) —机构动力学分析 (18)21.Creo Advanced Rendering Extension —高级渲染 (18)22.Creo Manikin —人体模型扩展 (19)23.Creo Manikin Analysis —人机工程分析扩展 (20)24.Creo Expert Moldbase Extension (EMX) —模架设计专家(20)25.Creo Progressive Die Extension (PDX) —级进模专家 (21)26.Creo Expert Framework Extension (EFX) —钢结构设计专家(22)27.Creo Complete Mold Design Extension —完整模具设计(22)28.Creo Tolerance Analysis Extension Powered by CETOL Technology —公差分析 (22)29.Creo ECAD-MCAD Collaboration Option — ECAD-MCAD 协作扩展 (23)30.Creo Reverse Engineering Extension (REX) —逆向工程 (23)31.Creo Rights Management Extension —权限管理扩展 (24)32.Creo INTERFACE for CATIA II with ATB—利用ATB实现的Creo与CATIA II 的接口 (25)33.Creo INTERFACE for CATIA V5 with ATB—利用 ATB 实现的Creo与CATIA V5的接口. 2534.Creo INTERFACE for Unigraphics(NX)with ATB—利用ATB 实现的Creo与 Unigraphics的接口2535.Creo Interface for JT - 与 JT 的接口 (26)36.Creo Legacy Data Migration Extension—历史数据迁移扩展(26)(二)Creo Direct直接建模应用 (26)1.Creo Direct-直接建模 (27)二、仿真验证 (28)(一)Creo Simulate仿真模拟应用 (29)1.Creo Simulate-独立的仿真模拟应用 (29)2.Creo Advanced Simulation Extension-独立的高级仿真模拟应用 (29)三、2D设计解决方案 (31)(一)Creo Sketch草绘应用 (31)(二)Creo Schematics原理图应用 (32)1.Creo Schematics-多学科原理图设计 (32)(三)Creo Layout 2D概念设计应用 (32)四、可视化协作解决方案 (34)(一)Creo View MCAD可视化应用 (34)1.Creo View MCAD Registered User (35)2.Creo View Interference Analysis- Registered User-干涉分析(36)3.Creo View Animator- Registered User-动画 (36)4.Creo View Massive Assembly Option Registered User -超大型装配选项 (37)5.Creo View Validate For Model Based Design -Registered User -设计检查用于MBD (37)6.Creo View Office Toolkit-Office开发工具箱 (38)7.Creo View Java Toolkit-Java开发工具箱 (38)8.Creo View Web T oolkit-Web开发工具箱 (38)9.Creo View Adapter-针对异构CAD数据的转换适配器 (38)(二)Creo View ECAD可视化应用 (38)1.Creo View ECAD – Registered User License (39)2.Creo View ECAD Compare- 30 Registered User -ECAD设计数据比较 (40)3.Creo View ECAD Adapter-针对异构ECAD数据的转换适配器(41)(三)Creo Illustrate-3D技术插图应用 (41)1.Creo Illustrate-Node Lock (42)五、Creo基于角色的软件包介绍 (43)(一)渠道专属面向工程师的软件包-Creo Engineer Essentials I &Creo Engineer Essentials II 431.Creo Engineer Essentials I (43)2.Creo Engineer Essentials II (44)(二)面向工程师的软件包-Creo Engineer I,II,III,IV (44)1.Creo Engineer I (44)2.Creo Engineer II With Advanced Assembly (44)3.Creo Engineer II With Behavioral Modeling (44)4.Creo Engineer II With Mechanism Dynamics (44)5.Creo Engineer III (44)6.Creo Engineer IV (45)(三)面向扩展用户基于角色的软件包 (45)1.Creo Analyst-分析师 (45)2.Creo Industrial Designer-工业设计师 (45)3.Creo Conceptual Engineer-概念工程师 (45)4.Creo Design Reviewer-设计评审 (45)六、MathCAD-工程计算 (46)七、Abortext Isodraw CADprocess —技术插图 (46)八、Creo Illustrate plus Arbortext IsoDraw CADprocess Package Node Locked-Illustrate加IsoDraw CADprocess打包锁定版 (47)九、Pro/INTRALINK Multi-Site-工作组级数据管理 (47)一、3D设计解决方案如今，3D 设计成为产品创新的核心。
creo系统参数
=====用于确定质量属性的系统参数=========mp_mass("pat h") 用于确定质量mp_volu me ("path")用于确定体积mp_s urf_a rea ("path")用于确定曲面面积mp_cg_x ("pa th","coor d_sys", "p ath")用于确定重心的X 坐标mp_c g_y ("path", "c oord_sys", "pat h") 用于确定重心的 Y坐标m p_cg_z ("p ath", "coo rd_sy s", "path")用于确定重心的 Z 坐标pro_unit_mass设置所有新零件和组件的质量缺省单位（u nit_p oint、unit_ounce、unit_ton、unit_gram、unit_kilog ram、u nit_t onne）pro_unit_leng th设置所有新零件和组件的缺省长度单位（unit_inch、unit_foot、unit_mm、u nit_c m、uni t_m）pro_unit_sys为新模型指定缺省的系统单位。
================系统绘图参数=====&d#在绘图注释中显示参数，其中 # 是尺寸标识。
&ad#在绘图注释中显示关联尺寸，其中 # 是尺寸标识。
&rd#在绘图注释中显示参考尺寸，其中 #是尺寸标识。

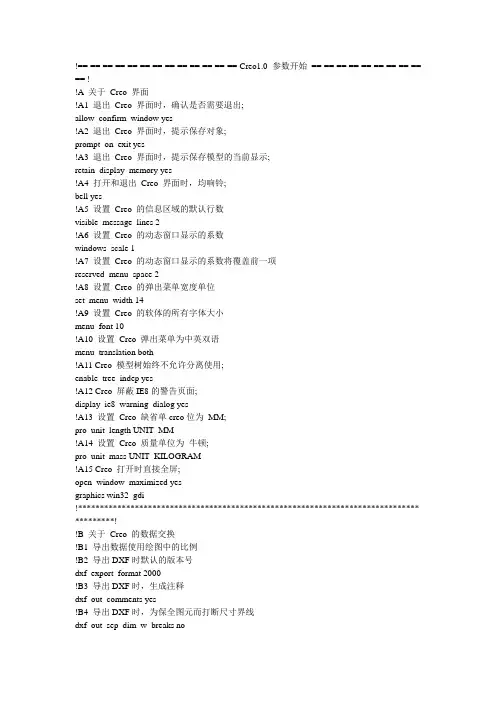

creo配置文件
!== == == == == == == == == == == == == Creo1.0 参数开始== == == == == == == == == == !!A 关于Creo 界面!A1 退出Creo 界面时，确认是否需要退出;allow_confirm_window yes!A2 退出Creo 界面时，提示保存对象;prompt_on_exit yes!A3 退出Creo 界面时，提示保存模型的当前显示;retain_display_memory yes!A4 打开和退出Creo 界面时，均响铃;bell yes!A5 设置Creo 的信息区域的默认行数visible_message_lines 2!A6 设置Creo 的动态窗口显示的系数windows_scale 1!A7 设置Creo 的动态窗口显示的系数将覆盖前一项reserved_menu_space 2!A8 设置Creo 的弹出菜单宽度单位set_menu_width 14!A9 设置Creo 的软体的所有字体大小menu_font 10!A10 设置Creo 弹出菜单为中英双语menu_translation both!A11 Creo 模型树始终不允许分离使用;enable_tree_indep yes!A12 Creo 屏蔽IE8的警告页面;display_ie8_warning_dialog yes!A13 设置Creo 缺省单creo位为MM;pro_unit_length UNIT_MM!A14 设置Creo 质量单位为牛顿;pro_unit_mass UNIT_KILOGRAM!A15 Creo 打开时直接全屏;open_window_maximized yesgraphics win32_gdi!****************************************************************************** *********!!B 关于Creo 的数据交换!B1 导出数据使用绘图中的比例!B2 导出DXF时默认的版本号dxf_export_format 2000!B3 导出DXF时，生成注释dxf_out_comments yes!B4 导出DXF时，为保全图元而打断尺寸界线dxf_out_sep_dim_w_breaks no!B5 导出DXF时，将多行文本改为单行文本intf2d_out_acad_mtext yes!B6 将注解对齐原始图元导入DXFintf2d_out_acad_text_align as_is!B7 将图元转入时自动识别DXF的默认图元intf2d_out_enhanced_ents spline_and_hatch!B8 导出日志不显示在导出文件夹中intf2d_out_open_log_windcreoow no!B9 导出图元时，将图层做成块intf_out_layer none!B10 导出和嵌入图片，导出时候将图片同时导出save_drawing_picture_file embed!B11 导出DXF时，是否将点作为图元保存intf2d_out_pnt_ent yes!B12 导出DXF时creo，是否缩放绘图到实际比例dxf_out_scale_views no!****************************************************************************** *********!!C 关于Creo 的绘图!C1 为没有绘图比例的视图添加1：1比例creodefault_draw_scale 1.0!C2 将Creo 的绘图日期显示为年，月，日todays_date_note_format %yy-%mm-%dd!C3 可以在绘图中移动绘图视图位置allow_move_view_with_move yes!C4 用红色显示设计修改的尺寸highlight_new_dims YES!C5 将参照尺寸放在括号中parenthesize_ref_dim yes!C6 检索绘图选项参数format_setup_file D:\Creo 研发部参数配置\00 Prject congfig\draw_yutianweidi.dtl!C7 指定绘图选项参数默认配置drawing_setup_file D:\Creo 研发部参数配置\00 Prject congfig\draw_yutianweidi.dtl!C8 指定绘图默认格式及图框的位置pro_format_dir D:\Creo 研发部参数配置\02 Format!****************************************************************************** *********!!D 关于Creo 标准件库!D1 指定Creo 外部工具包位置!toolkit_registry_file D:\Creo 研发部参数配置\08 Frt\frt.dat!D2 指定钣金刀具库的默认位置pro_group_dir D:\Creo 研发部参数配置\05 Prolibs\Udf!D3 指定钣金默认折弯表选用的位置pro_creosheet_met_dir D:\Creo 研发部参数配置\03 Bend Table!D4 指定绘图中各种符号默认的存储位置pro_symbol_dir D:\Creo 研发部参数配置\05 Prolibs\Symbol!D5 指定行业标准件标准库位置pro_library_dir D:\Creo 研发部参数配置\05 Prolibs!D6 指定行业标准件标准库菜单的位置pro_catalog_dir D:\Creo 研发部参数配置\05 Prolibs!D7 指定默认材料库的位置pro_material_dir D:\Creo 研发部参数配置\05 Prolibs\Materials!D8 指定默认钣金设计参数的位置pro_smt_params_dir D:\Creo 研发部参数配置\07 Smd!****************************************************************************** *********!!E 关于Creo 公差管理!E1 不显示有公差的尺寸tol_display no!E2 绘图中创建新尺寸将不显示公差tolcreo_mode nominal!E2 设置创建模型时的公差执行国际标准tolerance_standard ISO!****************************************************************************** *********!!F 关于Creo 图层管理!creoF1 基准平面默认图层名称def_layer layer_DATUM BASE!F2 基准轴默认图层名称def_layer layer_AXIS CENTER!F3 零件坐标系默认图层名称def_layer layer_CSYS CSYS!F4 基准点默认图层名称def_layer layer_POINT MARK!F4 样条曲线默认图层名称def_layer layer_CURVE LASER!****************************************************************************** *********!!G 关于Creo 打印服务器!G1 使用系统默认的打印机出图plotter_command WINDOWS_PRINT_MANAGER!G2 指定打印设置默认设置文件位置pro_plot_config_dir D:\Creo 研发部参数配置\06 Printout\print_manager.pcf!G3 指定默认图层线宽设置文件的位置pen_table_file D:\Creo 研发部参数配置\06 Printout\table.pnt!****************************************************************************** ****creo*****!!I 关于Creo 的系统环境!I1 设置Creo 模型的缺省单位pro_unit_sys mmns!I1 Creo 打开默认界面时，零件以着色显示display shade!I2 Creo 打开默认界面时，零件将显示3D注释display_annotations yes!I1 Creo creo打开默认界面时，基准轴将不显示display_axes no!I2 Creo 打开默认界面时，基准轴标签将不显示display_axis_tags no!I3 Creo 打开零件时，将零件数据读入内存display_comps_to_assemble yes!I4 Creo 打开默认界面时，基准坐标系将不显示display_planes no!I5 Creo 打开默认界面时，基准面将不显示display_coord_sys no!I6 Creo 在绘图中不显示折弯注释smt_bend_notes_dflt_display no!I7 Creo 使用完整的路径display_full_object_path no!I7 Creo 中着色显示边线框show_shaded_edges YES!I8 将Creo 的数据相互关联，当3D模型改变时，其它数据具有从属关系save_objects changed!I9 控制模型加亮边的显示的颜色system_edge_high_color 100 100 0!I10 定义Creo 轨迹文件位置trail_dir D:\Creo 研发部参数配置\04 Trail!I11 定义Creo 颜色库文件位置pro_colormap_path D:\Creo 研发部参数配置\00 Prject congfig!I12 指定Creo 绘图选项的位置pro_dtl_setup_dir D:\Creo 研发部参数配置\00 Prject congfig!I13 定义Creo 系统界面颜色system_colors_file D:\Creo 研发部参数配置\00 Prject congfig\syscol.scl!I14 质量计算先回复隐含特征smt_mp_method cg!I15 再生后立即计算重量mass_property_calculate by_request!I16 自动检测标准件库进程!PRO_LIBRARY_DIR D:\Creo 研发部参数配置\05 Prolibs!***************************************creo*********************************** ********************!!K 关于Creo 的草绘!K1 显示草绘中的约束sketcher_disp_constraints Yes!K2 隐藏草绘中的尺寸sketcher_disp_dimensions Yes!K3 将Creo 的3D绘图背景不使用sketcher_blended_background no!K4 当一个3D 草绘到另一个界面时自动提示关闭当前界面auto_regen_views yes!**********************************creo**************************************** ********************!!K 关于Creo 的设计!K1 使用孔表驱动标准直径的孔hole_diameter_override no!K2 允许组件设计时候有多个骨架模型multiple_skeletons_allowed no!K3 用于NcreoC去除材料处理nccheck_type nccheck!K4 NC后置处理器ncpost_type gpost!****************************************************************************** ****************!!L 关于Creo 全套文件模板指定!L1creo默认组装模板creotemplate_designasm D:\Creo 研发部参数配置\01 Templates\mmns_asm_design_PZS.asm!L2 默认钣金模板template_sheetmetalpart D:\Creo 研发部参数配置\01 Templates\mmns_part_sheetmetal_PZS.prt !L3 默认零件模板template_solidpart D:\Creo 研发部参数配置\01 Templates\mmns_part_solid_PZS.prt!L4 默认绘图模板template_drawing D:\Creo 研发部参数配置\01 Templates!L5 默认铸件模板template_mfgcast D:\Creo 研发部参数配置\01 Templates!L6 默认制造模具模板template_mfgmold D:\Creo 研发部参数配置\01 Templates!L7 指定定制BOM的格式已经屏蔽!bom_format D:\Creo 研发部参数配置\BOM!L8 如果检测不到组装零件，自动搜索以下路径!search_path D:\My Documents!search_path C:\Documents and Settings\Administrator\桌面!start_model_dir D:\My Documents!****************************************************************************** ****************!!M 关于外部工具!M1 PDX级进模工具! change orientation to orient z axis in top directionx_dfangle -50y_angle -20orientation USER_DEFAULTblended_transparency NO! location of program file!protkdat C:\Program Files\PDX50_M011\text\protk.dat!protkdat D:\Creo 研发部参数配置\09 UserApp\protk CAD.dat!本参数配置文件编译呕心沥血，融入本团队最标准化的参数及标准库文件，使PROE更能适应钣金现代化开发，为尊重作者的劳动成果，转载请注明出处!dxf_out_drawing_scale yesmapkey drw @MAPKEY_NAME新建产品蓝图设计;@MAPKEY_LABEL转到产品蓝图设计;\mapkey(continued) ~ Command `ProCmdMmFamTab` ;~ Activate `ftb_edit_table` `TBAddInstance`;\mapkey(continued) ~ Activate `ftb_edit_table` `TBAddItem`;\mapkey(continued) ~ Activate `ftb_delete_item` `CBFeature`1 ;\mapkey(continued) ~ Select `main_dlg_cur` `PHTLeft.AssyTree`1 `node1`;\mapkey(continued) ~ Activate `ftb_delete_item` `Ok`;\mapkey(continued) ~ Move `ftb_edit_table` `ftb_edit_table`2 15.012236 4.235818 ;\mapkey(continued) ~ Move `ftb_edit_table` `ftbCREO1.0 U010版显示问题_edit_table`2 17.753059 3.986652 ;\mapkey(continued) ~ Arm `ftb_edit_table` `table`2 `0row` `added_column0`;\mapkey(continued) ~ Select `ftb_edit_table` `table`2 `0row` `added_column0`;\mapkey(continued) ~ Open `ftb_edit_table` `table_INPUT`;~ Close `ftb_edit_table` `table_INPUT`;\mapkey(continued) ~ Select `ftb_edit_table` `table_INPUT`1 `Y`;\mapkey(continued) ~ Arm `ftb_edit_table` `table`2 `generic_row` `added_column0`;\mapkey(continued) ~ Select `ftb_edit_table` `table`2 `generic_row` `added_column0`;\mapkey(continued) ~ Move `ftb_edit_table` `ftb_edit_table`2 7.661846 5.139043 ;\mapkey(continued) ~ Activate `ftb_edit_table` `OK`;~ Command `ProCmdModelSave` ;\ mapkey(continued) ~ Activate `file_saveas` `OK`;~ Command `ProCmdModelNew` ;\mapkey(continueddf) ~ Select `new` `Type`1 `Drawing`;~ Activate `new` `OK`;\mapkey(continued) ~ Move `dwg_create` `dwg_create`2 9.997775 7.786429 ;\mapkey(continued) ~ Activate `dwg_create` `psh_cancel`;~ Activate `0_std_confirm` `OK`;\ mapkey(continued) ~ Command `ProCmdModelNew` ;~ Select `new` `Type`1 `Drawing`;\ mapkey(continuXed) ~ Input `new` `InputPanel1` ``;~ Update `new` `InputPanel1` ``;\mapkey(continued) @MANUAL_PAUSE输入工程图图号后继续操作！;~ Activate `new` `OK`;\ mapkey(continued) ~ Select `dwg_create` `rad_format`1 `2`;\mapkey(continued) ~ Open `dwg_create` `opt_format_name`;~ Close `dwg_create` `opt_format_name`;\mapkey(continued) ~ Activate `dwg_create` `psh_format_browse`;\mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `DLG_PREVIEW_POST` `file_open`;\ mapkey(continued) ~ Trail `UI Desktop` `UI Desktop` `PREVIEW_POPUP_TIMER` \0mapkey(continued) `file_opeXh_list.Filelist:<NULL>`;\mapkey(continued) ~ Select `file_open` `Ph_list.Filelist`1 `yiyan_a3_a.frm`;\mapkey(continued) ~ Activate `file_open` `Open`;~ Activate `dwg_create` `psh_ok`;\mapkey(continued) ~ Select `open_instance` `instnamelist1`1 `the generic`;\mapkey(continued) ~ Activate `open_instance` `open`;;~ Command `ProCmdDwgViewGen` ;\ mapkey(continued) @PcreoAUSE_FOR_SCREEN_PICK;~ Open `drawing_view` `OptMenu_Orient`;\mapkey(continued) ~ Close `drawing_view` `OptMenu_Orient`;\mapkey(continued) ~ Select `drawing_view` `OptMenu_Orient`1 `isometric`;\mapkey(continued) ~ Activate `drawing_view` `psh_apply`;~ Activate `drawing_view` `psh_close`;mapkey dxf @MAPKEY_NAME数据交换2000格式;@MAPKEY_LABEL发布产品蓝图到CAD系统！;\mapkey(continued) ~ Activate `main_dlg_cur` `page_Publish_control_btn`1 ;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `DXF`;\mapkey(continued) ~ Command `ProCmdDwgPubPreview` ;~ Command `ProCmdDwgPubPublish` ;\mapkey(continued) ~ Activate `file_saveas` `desktop_pb`;~ Activatdfe `file_saveas` `OK`; mapkey $F1 @MAPKEY_NAME打印A3图纸;@MAPKEY_LABEL打印图纸;\mapkey(continued) ~ Activate `main_dlg_cur` `page_Publish_control_btn`1 ;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `DXF`;\mapkey(continued) ~ Command `ProCmdDwgPubSetDeliverable` `Print/Plot`;\mapkey(continued) ~ Command `ProCmdDwgPubSettings` ;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Page_sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Printer_sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Destination_Sheet`;\mapkey(continued) ~ Select `print_config` `r_opt_ctrl`1 `Model_sheet`;\mapkey(continued) ~ Open `print_config` `o_plot`;~ Close `print_config` `o_plot`;\mapkey(continued) ~ Select `print_config` `o_plot`1 `Based on Zoom`;\mapkey(continued) ~ Input `print_config` `i_scale` `0`;~ Input `print_config` `i_scale` `0.`;\ mapkey(continued) ~ Input `print_config` `i_scale` `0.9`;\mapkey(continued) ~ Input `print_config` `i_scale` `0.93`;\mapkey(continued) ~ Update `print_config` `i_scale` `0.93`;~ Activate `print_config` `OK`;\ mapkey(continued) ~ Command `ProCmdDwgPubPreview` ;~ Command `ProCmdDwgPubPublish` ;\mapkey(continued) ~ Activate `main_dlg_cur` `main_dlg_cur`;。
Pro-E(creo)整体模块的介绍
Creo. 2.0 Creo Parametric 及 Creo Simulate 配置选项
值 yes
缺省值
\
yes, no, auto
no
\
animation_impo x86e_win64 rted_pbk_dir arc_radius_lim x86e_win64 it ask_designate_ x86e_win64 owners assemble_modul x86e_win64 e_in_rep atb_search_pat x86e_win64 h attach_menuman x86e_win64 ager auto_eval_curr x86e_win64 ent_cnfg_rule auto_show_3d_d x86e_win64 etail_items bmx_param_rest x86e_win64 rictions
docked
\ \
4, 5 yes, no
5 no
\ \
Parametric Technology Corporation
1
Creo 2.0 Parametric 配置选项
类别 \
名称 平台 allow_ref_scop x86e_win64 e_change allow_workpiec x86e_win64 e_silhouette
说明 是 - 使用提取缆束算法。否 不使用提取缆束算法。 是 - 按组的检索更新 UDF 内部键。否 跳过键更新。 此配置选项在活动层上收集尺寸。
值 yes, no yes, no yes, no no yes yes
缺省值
\
启用/禁用组合视图自定义。
yes, no
yes
\
装配有界面元件的设置。
none, default_multi, default_single, from_list
