创维25ND9000A型彩电如工厂模式的方法及工厂彩电数据(0)
创维25ND9000A型彩电进入工厂模式的方法及工厂数据
山东省泰安市岱岳区第三职业中专 李平文 271024
[进入工厂模式的方法]：
按住电视机的“音量-”键将音量调整到“00”后不松手，同时按遥控器上
的“屏显”键，即可进入维修S状态（屏幕右上角出现绿色字符“S”）。重复上
面的操作可进入工厂D状态（屏幕右上角出现绿色字符“D”）。按“菜单”键可
从菜单00到11之间进行选择菜单；按“节目+/-”键可在某个菜单中选择调整
项目；按“音量+/-”键可调整项目数据。遥控关机退出维修状态。
[工厂菜单]：
菜单00 菜单01 菜单02
项目 数据 项目 数据 项目 数据
VSAW 11 EWVDC 0E RCUT 69
VSH 07 EWAMP 10 GCUT A8
VSC2 00 EWSHAPE 17 BCUT 8A
MODE 00 EWTRAP 13 GDRV 45
SUBTITLE 06 BDRV 40
VCC 04 SBY 08
AMP 09 SRY 08
RGCN 16
TXCX 30
菜单03 菜单04 菜单05
项目 数据 项目 数据 项目 数据
HPOS 0C MOD0 16 V25 48
HPS 0A MOD1 E7 V50 02
VP50 04 MOD2 0B CL POMDLOUDSPK 7F
VP60 06 MOD3 8F VOL LOUDSPPK 00
OSD 39 MOD4 04 FM MATRIX 20
VM0 00 VOL PRESCALE FM 3F
VM1 00 PRESCALE NICAM 3F
VM2 C4 PRESCALE SCART 20
OPT 54
菜单06 菜单07 菜单08
项目 数据 项目 数据 项目 数据
RAGC 55 SCNT 00 COLN 40
AFT 4E CNTN 20 COLC 00
HAFC 00 CNTC 35 COLS 35
SELF 80 CNTX 13 COLX 10
SELF VCO 80 BRTN 3B COLP 28
SELF AGC 6A BRTC 2D TNTN 3F
SELF BRTC 5F BRTS 25 TNTC 28
SELF CNTC 50 BRTX 00 TNTX 1A
SELF TNTC 50
SELF COL 0D
菜单09 菜单10 菜单11
项目 数据 项目 数据 项目 数据
SHPN 1A DPC 10 VEHT 01
SHPX 20 DPCS 0A VEHTS 06
ST3 20 KEY 02 HEHT 00
SV3 20 KEYS 1E HEHTS 1A
ST4 20 WID 14 HIT 23
SV4 11 WIDS 1C HITS 0B
CNR 0C BLIN 0B
CNRS 0F VLINS 0E
VSC 05
VSCS 01
创维电视进入维修模式大全
进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出进入初始化退出8TM1连续按“菜单”退出工厂菜单（当进入“I2 Stop”则需交流关机方可退出）按菜单＋交替键3次进入工厂模式六、8T60系列8TP5/P9工厂第一页倒数第三项EEPRST按左右键开始初始化,当出现ok提示时表示初始化已经完成,然后待机重启动,也可断电后再上电Init eeprom 初始化选项。
每次调试之前，都必须选种这一览，按声音加减键对机器进行初始化，然后在进行下一步调整七、8TP2/P5/P9系列五、8TM1系列8TP2按菜单键＋交替键（三次）进入工厂菜单按“菜单”键退出一、8TT系列8TT3/T9按音量减键，直到减到零，继续按音量减，同时按屏显在EEPROM 状态下将PAGE 、ADDRESS 、VALUE 三项数值分别改为00、10、03后交流关机即可交流关机退出8T60四、8TAG系列连续按四次“屏显”、两次“静音”即进入在EEPROM 状态下将PAGE 、INDEX、VALUE 三项数值分别改为3、11、（2：G5该为4）后交流关机即可；搜台密码为“0000”万能搜台密码为“4759”按“菜单”键翻页到出现M图标的那一页，遥控关机或交流关机连续按遥控器上“静音”键四下，“屏显”键四下8TAG8TTM/K/N/O/J8TG3/5在工厂状态下依次输入“6、7、8、9”：找最后一项按进入，在找最后一项连按两次进入一分钟后交流关机即可按“菜单”键退出按住“音量加”然后再打开 交流电源 可以进行复位遥控器上顺序按“定时”“屏显”“菜单”键即可进入按下遥控器“屏显”键8TR1 /8TR2LCD部分音量减至0按净音，找RESET项，选择该项调整后，本机恢复工厂默认设置（注：高清、VGA要重做白平衡调整）；8TT6交流关机按音量减键，直到减到零，继续按音量减，同时按屏显在交流开机时按住面板上的菜单键，开机后打开菜单选择“FACTORY ”进入工厂模式。

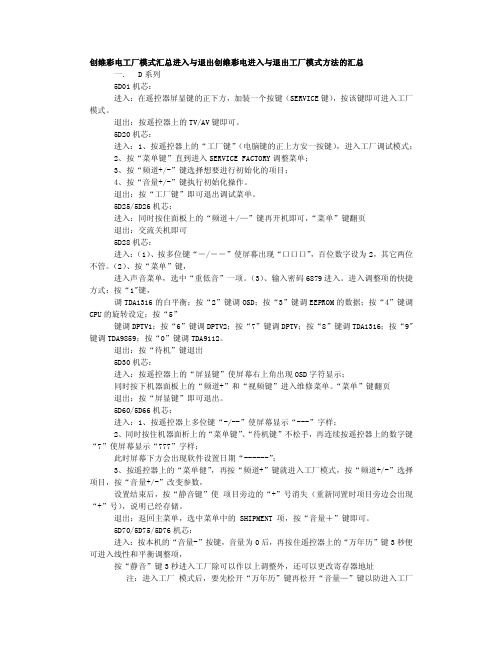

创维彩电工厂模式汇总进入与退出
创维彩电工厂模式汇总进入与退出创维彩电进入与退出工厂模式方法的汇总一． D系列5D01机芯：进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。
退出：按遥控器上的TV/AV键即可。
5D20机芯：进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入SERVICE FACTORY调整菜单；3、按“频道+/-”键选择想要进行初始化的项目；4、按“音量+/-”键执行初始化操作。
退出：按“工厂键”即可退出调试菜单。
5D25/5D26机芯：进入：同时按住面板上的“频道＋/—”键再开机即可，“菜单”键翻页退出：交流关机即可5D28机芯：进入：（1）、按多位键“－/－－”使屏幕出现“口口口”，百位数字设为2，其它两位不管。
（2）、按“菜单”键，进入声音菜单，选中“重低音”一项。
（3）、输入密码6879进入。
进入调整项的快捷方式：按“1"键，调TDA1316的白平衡；按“2”键调OSD；按“3”键调EEPROM的数据；按“4”键调CPU的旋转设定；按“5”键调DPTV1；按“6”键调DPTV2；按“7”键调DPTV；按“8”键调TDA1316；按“9"键调TDA9859；按“0”键调TDA9112。
退出：按“待机”键退出5D30机芯：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+”和“视频键”进入维修菜单。
“菜单”键翻页退出：按“屏显键”即可退出。
5D60/5D66机芯：进入：1、按遥控器上多位键“-/--”使屏幕显示“---”字样；2、同时按住机器面析上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“------”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-”改变参数，设置结束后，按“静音键”使项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说明已经存储。
液晶电视机进入工厂模式方法
液晶电视机进入工厂模式方法当液晶电视机更换主板后，出现画屏的现象时，需要进入工厂模式调整液晶电视：HDLT26V8 .HDLT32A800 .HDLT37V70 .HDLT42A800. HDLT46V70. HDLT55V6. 遥控器A60型号主板：MST6M181V20-B：主板进入工厂模式1、遥控器上面的“菜单键”2、遥控器上面的数字键“2580”3、幕上面出现中文菜单.选择“参数设置”按确定键.翻页4、择'屏参设置”按确定键.翻页5、果画面有问题选择“Pa nelTIMOde TI_8BIT_MODE 调整6、体有问题选择“PanelDualport 开/关7、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作主板：MST6M481V20 :主板进入工厂模式1、控器上面的“菜单键”2、遥控器上面的数字键“2580”3、幕上面出现英文菜单.选择“SPECIAL_SET”按确定键.翻页4、择'Panel_setting”按确定键.翻页5、果画面有问题选择“PanelTIMOde TI_8B IT_MODE 调整6、体有问题选择“PanelDualport off/on7、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作LED:3D液晶电视：主板：MS6M182:机型：HDLT55V8 遥控器A60型号1、遥控器上面的“菜单键”2、遥控器上面的数字键“1147”3、幕上面出现中文菜单.选择“通用设置”按确定键.翻页4、择“LVDS_Map” 调整画面5、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作A、3D画面.要按菜单键选择3D模式_3D关.按确定键进入菜单画面.选择左右格式b、3D左右画面切换——要切换程式.左右模式LED:液晶电视：LED26V8.LED32HD100.LED42HD100.主板型号：LAM181_C3_C4_C5_B4_H2 遥控器A60型号1、按遥控器上面的“菜单键”2、按遥控器上面的数字键“1147”3、屏幕上面出现中文菜单.选择“特殊设置”按确定键.翻页4、.如果画面有问题选择“LVDS_Map” 调整5、如果字体有问题选择“LVDS Swap port OFF/ON 调整6、按菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。

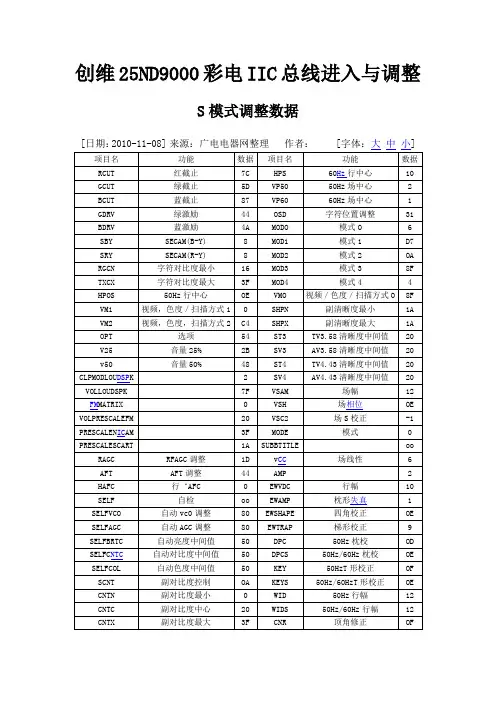

创维25ND9000彩电IIC总线进入与调整
EWVDC
行幅
10
SELF
自检
oo
EWAMP
枕形失真
1
SELFVCO
自动vc0调整
80
EWSHAPE
四角校正
OE
SELFAGC
自动AGC调整
80
EWTRAP
梯形校正
9
SELFBRTC
自动亮度中间值
50
DPC
50Hz枕校
OD
SELFCNTC
自动对比度中间值
50
DPCS
50Hz/60Hz枕校
OE
SELFCOL
OSD
字符位置调整
31
BDRV
蓝激励
4A
MODO
模式O
6
SBY
SECAM(B-Y)
8
MOD1
模式1
D7
SRY
SECAM(R-Y)
8MΒιβλιοθήκη D2模式2OARGCN
字符对比度最小
16
MOD3
模式3
8F
TXCX
字符对比度最大
3F
MOD4
模式4
4
HPOS
50Hz行中心
OE
VMO
视频／色度／扫描方式O
8F
VM1
视频，色度／扫描方式1
OF
BRTC
副亮度中心
49
VEHT
高压变化时的场幅补偿
2
BRTS
副亮度
0
VEHTS
2
BRTX
副亮度最大
20
HEHT
高压变化时的行幅补偿
2
-
COLN
副彩色最小
oo
HEHTS

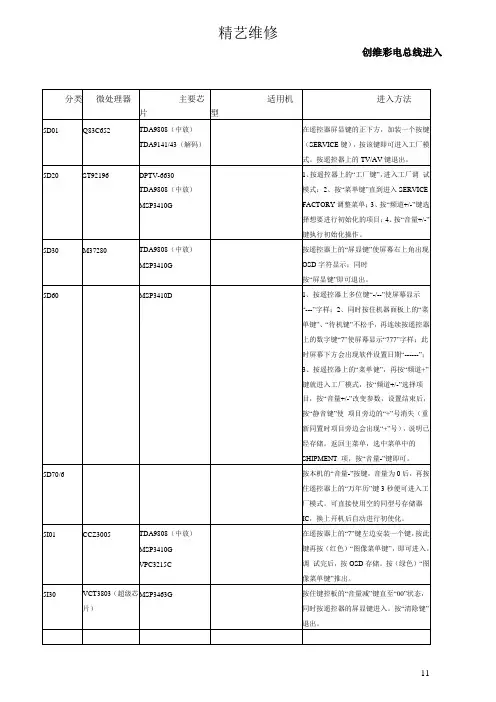

创维彩电总线进入方法
5D60
MSP3410D
1、按遥控器上多位键“-/--”使屏幕显示“---”字样；2、同时按住机器面板上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“------”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-”改变参数，设置结束后，按“静音键”使项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说明已经存储。返回主菜单，选中菜单中的SHIPMENT项，按“音量-”键即可。
按“菜单键”（MENU）退出。
5Y21
LA863324
LA76832/LA76828
按住键控板上的“菜单键”不放，再依次按遥控器上“1”、“5”、“9”键即可；进入工厂模式832/828 SERVICE MENU 00，使“PRON ON 1”改成"0",按下遥控器“菜单键”退出工厂模式。
注：用音量键即可翻面；早期的“PRON ON1”可能在MENU 06项
1、将音量关至最小（00）。2、按住机器面板上的“VOL-键”，同时按遥控器上的“屏显键”进入“S”模式。此时屏幕右上角会出现“S”字符。3、再按遥控器“屏显键”，屏幕右上角的“S”字符消失（清除屏幕OSD字符），再重复步骤2，进入“D”模式，此时屏幕右上角会出现“D”字符。按数字键选择调试项目。（将Q606的C，E短路，强开机，显示白光栅后反复按遥控上的开机关机键，直到屏显为有字符的蓝屏便完成初始化。）
5P20/21
Z90255
TDA8844
方法一：用5P20遥控器进入：先在遥控器的方向键的左上角安装一个键，按此键（称为“工厂键“）即可进入。按“菜单键”选择子菜单，按“频道+/-”选择项目，按“音量+/-键”改变参数。方法二：用5P10遥控器进入：按“超强接收键”；方法三：用5P03遥控器进入，按“图像模式键”。
创维彩电工程菜单进入和退出的方法
退出：关机即可。
3N10/3N20机芯：
存储器的重写方法：同时按住"频道+/-键"，再开机，再写入第二行数据：7775507331（第一行
数据为123456789A），直接关机可退出。注：3N10丽音机的设置参数为11715046－－
4N10机芯：
退出工厂模式。
注：用音量键即可翻页；早期的"PROD ON 1可能在MENU 06项。
九、液晶电视
进入：按"菜单"键进入设置菜单，按"频道＋、—"键选择"清晰度"项，按"音量—"键键清
晰度降为0并一直按住不松手，同时按遥控器上的"菜单"键，几秒后进入工厂模式
退出：关机即可。（先遥控关机后流关机）
3P10机芯：
进入：同时按遥控器上的SERVICE（操作键，在遥控器方向键的右上方）和MUTE（静音键）。
退出：关机即可。
3P20机芯：
进入方法一：用3P10遥控器进入，按遥控器上的"超强接收键"即可，按"菜单键"选择菜单，按
"频道+/-键"选择项目，按"音量+/-键"改变参数退出：按"超强接收键"即可。
最下面三个键中间的键）。
退出：按遥控器"PIC"键。
5S01机芯：
进入：同进按面板上的"TV/AV键"和"菜单键"（MENU），再开机。进入后，按"PIC（选择键）"
进行子菜单的选择，按"节目+/-键"选择子项目，按"音量+/-键"进行项目参数的调整。
最新整理创维电视工厂模式汇总-及时修改版
,也可断电
开机后，将电视机的音量减到0，同时按住面板的“音量-”键不放，同时依次按下遥控器7、8、9键，即可进入。
按镜像键切换菜单翻页，按频道的加减键选择调试项目，接音量加减键改变参数please ”键进入方法
3D10、3D11、4D10机芯
：按第一页的EXIT －音量加确定
978，
6D35、
6”、“9”、“9”，即可进
16：9CRT
1
Service功
6”、“9”、“9”，即可进
16：9CRT
7
7
，则会退出此
为红色），2：关掉总电
功能.调整方
Service状态，状态，电视机
）
03后交流关机即可始化已经完成,
工厂模式。
按下遥控器7、8、9键，即可进入。
上数字键中的“0707
）ROM
ROM
de off!”
控器上数字键中的“
）
“0”键调TDA9112。
），说明已经存储。
法：按频道加/”,“6”、“9遥控器上的数字键“3的数字键“3”、“6选项，“左/：9”键不放，输入“”键，接着按“频道整项目，按“音量示。
B ）
放，输入978“6”、“9遥控器上的数字键“3的数字键“3”、“6选项，“左/：9）
）。
SSWORD
2
SSWORD
RESET
到YES
，按“屏显”键恢复
）
，以方便工厂调试。
/-键”改变参数。
9，将会启动本机的
到：╳
ervice状态；退出。
创维电视工厂模式
te 退出
返回主菜单，选中菜单中的 SHIPMENT 项，按“音量＋”键即可。
5D70/75/76机芯
is 进入
退出
按本机的“音量-”按键，音量为0后，再按住遥控器上的“万年历”键3秒便可进入线性和平衡调整项，按“静 音”键3秒进入工厂除可以作以上调整外，还可以更改寄存器地址 。注：进入工厂 模式后，要先松开“万年历 ”键再松开“音量—”键以防进入工厂后又立即退出。 按“待机”或“万年历”键即可退出
退出
必须按万年历或待机键退出工厂模式。
★创维河北分公司用户服务部内部维修资料★
创维电视系列进入与退出工厂模式汇总速查表（三） 整理：安金生
5D01机芯：
进入 退出
在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。 按遥控器上的TV/AV键即可。
5D20机芯
进入
1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入 SERVICE FACTORY调整菜单；
退出
按“待机”键退出
5D30机芯
进入
按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+”和“视频键”进入维 修菜单。“菜单”键翻页
退出
按“屏显键”即可退出。
5D60/66机芯
red 进入
1、按遥控器上多位键“-/--”使屏幕显示“---”字样；2、同时按住机器面析上的“菜单键”、“待机键”不 松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“-----”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-” 改变参数，设置结束后，按“静音键”使 项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说 明已经存储。
创维21ND9000A总线进入与调整
创维21ND9000A总线进入与调整该机使用超级芯片TDA9370PS/N2/AI0843。
总线高调整方法；１、按面板音量“－”键直至为０，不放手，再按遥控器上的“屏显”键盘，进入工厂菜单。
按数字键１～５，可快速进入白平衡调整菜单。
按数字键６快速进入“输入密码”菜单，显示“Ｐ－ＭＯＤ――”后输入“７８９”后，接着按“菜单”键便能顺序显示所有４个核心菜单，否则只能显示２个核心菜单。
按“清除键即可退出工厂菜单。
２、进入工厂菜单后，首先显示的是该机芯的看到版本号。
若版本号丢失或错乱，需初始化存储器重新调整数据。
初始化操作方法是：进入工厂模式的ＰＥ－２功能菜单的“ＩＮＩＴ”顶，按音量“＋、—”键，当该项娈为“ＦＦ”时，则完成初始化。
初始化后，工厂菜单的各项数据则变为缺省值，其中部分项需按下述资料要求重新设置。
另外，白平衡、行／场线性（包括Ｎ制）根据所使用的显示情况也要进行重新调整。
调整完毕，整机功能恢复正常后，重新进入“ＩＮＩＴ”，将其数据娈为“００”即可。
各正常数据见表１。
表１工厂模式菜单项目正确数据含义项目数据含义项目数据含义VPR IF 红色亮平衡 V-AMP 09 场幅度VPG IF 绿色亮平衡 VG2-B 3F 帘栅调节VPB IF 蓝色亮平衡 PRO 03RED 0 IF 红色暗平衡 INIT 00 复位所有工厂设置GRN 21 绿色暗平衡 DTN 07 亮度延迟AGC 03 AGC初值 OSD-V 2E 字符垂直位置RF AGC 18 高放AGC OSD-H 85 字符水平位置VOL 2C 音量 IFFS 03 中频调节H-POS 2C 行中心 VX 19 功放大H-AMP 1D 行幅度 OP3 08 场保护、超强接受转台开关设置V-SLP IF 场抖动 OP4 30 其他设置V-POS 16 场中心 FOR 03 蓝屏频率设置帘栅电压调节方法：先把核心菜单PE2-B项置于3F，然后接收任何内容的图象信号，将图象亮度和对比度预置在中间位置“50”，调节帘栅电位器，使屏幕出现“VG2：IS OK”字样。
创维彩电CRT类进入与退出工厂模式方法的汇总.
退出工厂模式方法：按遥控器上的 MENU 键即可退出工厂模式。
老化状态：蓝屏和自动关机均打到：╳；退出：（存储器已处于 Service 状态，并已把蓝屏和自动关机均打到：╳，建议在所有调试工作完成后，再退出 Service 状态；退出Service 状态，电视机会自动把蓝屏和自动关机打到：√，并返回到 1 频道。
3Y31/3Y36/3Y39/4Y36 机芯：按键控板上‘菜单键’不放，然后依次按下遥控器上数字键 9 7 8，进入工厂调试菜单，调整完毕后，若需进行非工厂菜单检查，需依次按下遥控器菜单键（MENU 键）、声音模式键（S. MODE 键）保存内容并清屏（清除调试菜单），此进入：时仍在工厂模式状态；依次按下遥控器上菜单、屏显键（DISPLAY 键）即可重新回到调试菜单。
在工厂调试菜单下关机，开机自动进入工厂模式状态，否则关机后开机将退出工厂模式。
退出：依次按遥控器菜单键（MENU 键）、声音模式键（S. MODE 键），使电视机处于无工厂菜单状态，关闭电源后开机即可。
调整方法：按频道+/- 键选择需调整项目；按音量+/- 键改变所选项目的值或状态；按静音键（MUTE 键）向前翻页，按交替键（CH.REV 键）向后翻页；注意：因 3Y36 机芯有两个版本，新版本采用上面方法，但老版本不是采用这种方法进入工厂模式，它是和 3Y30 相同，如下：进入工厂模式：进入工厂模式方法：按遥控器上的“-/--键”切换到三键输入状态（---），用遥控器输入 579，将，会启动本机的 Service 功能，调整方法：按频道加/减键选择需调整项目，按音量加/减键改变所选项目的值或状态；备注：在调整过程中，按“静音”键存储，按“屏显”键恢复。
退出工厂模式方法：按遥控器上的 MENU 键即可退出工厂模式。
老化状态：蓝屏和自动关机均打到：╳；（存储器已处于 Service 状态，并已把蓝屏和自动关机均打到：，再退出 Service 状态；退出 Service ╳建议在所有调试工作完成后，状态，电视机会自动把蓝屏和自动关机打到：√，并返回到 1 频道。
