forward岩芯分析数据加载和归位
Geolog6使用心得体会
Geolog6.6 使用心得天津菲沃斯科技有限公司2011．7．20目录1. 文本数据加载 (3)2. 工区底图加载 (5)3. 加载测井解释结论数据 (8)4. 批量加载测井解释结论 (10)5. 加载并绘制岩心分析常规物性数据 (12)6. 批量加载地质分层数据 (16)7. 曲线深度偏移（或岩心归位）及曲线读值 (19)8. 自定义解释结论填充文件 (21)9. 数据处理模块算法 (22)10. LOGLAN模块编译环境（VC++6.0）安装 (23)11. 数据输出 (24)12. 工区底图上绘制剖面线Section (25)13. 测井系列 (26)1.文本数据加载运行connect程序，新的文本数据格式需要定义加载信息（1）例如：Forward文本格式（空格分隔）定义如下：保存后，关闭窗口。
点OK。
确认识别曲线信息无误后，点击工具条上按钮“Start Load”.2.工区底图加载（1）将构造图输出成图像文件（GIF格式文件比较小），也可以构造图和井号分开输出成几张图，根据应用需要调用。
（2）运行Artist模块，打开构造图。
（3）绘制一个矩形框，与图像大小一致。
（特别重要）（4）定义大地坐标与图像转换点（菜单Edit-World Position），在图像文件上拾取三个已知大地坐标的点，（PaperX，PaperY）显示的是这三个点在图像上的位置，输入相应点已知的大地坐标（WorldX,WorldY,WorldZ）,平面图上，WorldZ为0，必须输入。
输入Units，“METRES”,这个单位最好与Project模块中的单位一致。
（5）另存为，CGM格式，缺省保存到“工区/plots/”中。
（6）运行Project模块，菜单“Edit-Properties”,在“Limits”设置比例尺和工区范围坐标，如果底图四周有边框，坐标范围可以别底图四周略微大些。
在Basemap设置页中，选择刚刚保存好的CGM格式工区图，OK。
Forward
成果输出
解释成果表可以输出各解释 层段的评价结果, 层段的评价结果,对应层段的 曲线平均值. 曲线平均值. 定义的表格式也可以保存为 模板. 模板.
应用工具
平台提供内嵌FORTRAN测井应用生成器、以及外挂程序接口 平台提供内嵌FORTRAN测井应用生成器、以及外挂程序接口 FORTRAN测井应用生成器 FORTRAN、C++） （FORTRAN、C++）帮助用户根据本地区特点生成可操作的应用 软件。 软件。
切换绘图模板
同一WIS文件由粘土分析模板切换到多功能分析模板的实例 同一WIS文件由粘土分析模板切换到多功能分析模板的实例。 文件由粘土分析模板切换到多功能分析模板的实例。
成果输出
平台支持功能齐全的测井绘图对象，满足测井和地质成果表述。 平台支持功能齐全的测井绘图对象，满足测井和地质成果表述。 这些对象包括原始曲线回放、岩性和流体剖面、 这些对象包括原始曲线回放、岩性和流体剖面、波形的变密度显 地层倾角的各种成果显示、取心数据和解释结论、 示、地层倾角的各种成果显示、取心数据和解释结论、文字参数 和标注等。 和标注等。
成果输出
绘图模板的应用是FORWARD平台的一个创造， 绘图模板的应用是FORWARD平台的一个创造，各种绘图方式保存 的应用是FORWARD平台的一个创造 为模板可以直接调出重复使用，它不仅能提高测井图件的制作 为模板可以直接调出重复使用， 效率，也保证了测井图件标准统一。 效率，也保证了测井图件标准统一。
数据管理
平台具极强的数据交换能力。 平台具极强的数据交换能力 。 可对国内现正应用测井系列的 各种格式数据做自动解编。 常规处理成果可转换为LA716、 LA716 各种格式数据做自动解编 。 常规处理成果可转换为 LA716 、 LIS、LAS和文本格式。 LIS、LAS和文本格式。 和文本格式
PDC钻头钻井过程中的岩性描述归位
PDC钻头钻井过程中的岩性描述归位PDC钻头钻井过程中的岩性描述归位包括对钻屑、岩心和录井数据进行分析和解释，以确定岩石的组成、成分和性质。
这些信息对于合理评价和解释地层结构、地层属性和储层特征至关重要。
钻屑是钻井过程中产生的岩石碎屑颗粒。
通过对钻屑进行观察和分析，可以推断出岩石的类型、颗粒大小、组合以及可能的成因。
岩屑的形状、颜色、含矿物质的特征和含油气的特征等都可以通过显微观察和光学显微镜分析来确定。
岩心是通过钻井操作中获取的实际岩石样品。
岩心的获取通常是通过旋转钻头切割岩层并将样品带回井口。
岩心样品是研究岩石组成和结构的最重要依据之一。
通过对岩心进行物理性质测试、岩石薄片观测和特殊测试，可以确定岩石的性质、岩相以及可能的油气储集情况。
录井数据是通过使用各种仪器在井中进行测量和记录的数据。
这些数据包括地层电阻率、自然伽玛辐射值、声波速度、密度等各种物理性质的测量。
录井数据的解释可以提供更详细的地层信息，包括岩石成分、大小、渗透性、孔隙度以及含水、含油气的程度。
在钻井过程中，通过综合分析钻屑、岩心和录井数据，可以确定各个岩层的岩性描述归位，包括岩性类型、岩层的厚度、空间分布以及可能的流体含量。
这些信息对于油气勘探评价、储层预测和开发决策具有重要意义。
岩性描述归位的方法包括：2. 岩心描述：对获得的岩心进行详细的观察和描述，包括岩石颜色、质地、结构、矿物成分等特征。
岩心的取样和描述通常是在钻井过程中进行的，需要对岩心进行物理性质测试和岩石薄片观察等方法来精确确定岩性。
3. 录井数据解释：通过对录井数据的分析和解释，包括地层电阻率、自然伽玛辐射值、声波速度、密度等测量结果，来确定岩性。
通过与已知岩性的对比和归纳，可以将录井数据转化为具体的岩性描述。
4. 综合分析：将钻屑、岩心和录井数据进行综合分析，包括对各种数据的对比和协调，来确定岩性描述归位。
通过建立地层模型，将不同的解释结果进行匹配和验证，最终得出地层的岩性描述。
FORWARD软件-地质研究中的应用

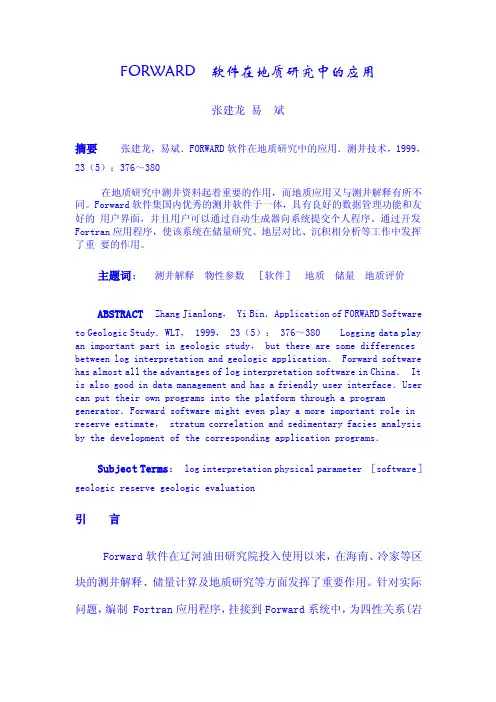

FORWARD 软件在地质研究中的应用张建龙易斌摘要张建龙，易斌．FORWARD软件在地质研究中的应用．测井技术，1999，23（5）：376～380在地质研究中测井资料起着重要的作用，而地质应用又与测井解释有所不同。
Forward软件集国内优秀的测井软件于一体，具有良好的数据管理功能和友好的用户界面，并且用户可以通过自动生成器向系统提交个人程序。
通过开发Fortran应用程序，使该系统在储量研究、地层对比、沉积相分析等工作中发挥了重要的作用。
主题词：测井解释物性参数［软件］地质储量地质评价ABSTRACT Zhang Jianlong， Yi Bin．Application of FORWARD Softwareto Geologic Study．WLT， 1999， 23（5）： 376～380 Logging data play an important part in geologic study， but there are some differences between log interpretation and geologic application． Forward software has almost all the advantages of log interpretation software in China． It is also good in data management and has a friendly user interface．User can put their own programs into the platform through a program generator．Forward software might even play a more important role in reserve estimate， stratum correlation and sedimentary facies analysis by the development of the corresponding application programs．Subject Terms：log interpretation physical parameter ［software］geologic reserve geologic evaluation引言Forward软件在辽河油田研究院投入使用以来，在海南、冷家等区块的测井解释、储量计算及地质研究等方面发挥了重要作用。
Forward测井解释平台
平台功能介绍
作为处理软件支持中油、胜利等油田的国外测井服务。 作为处理软件支持中油、胜利等油田的国外测井服务。 作为独立的软件产品销售到中东。 为独立的软件产品销售到中东。 作为配套软件支持胜利、西仪厂测井仪器的对外销售。 作为配套软件支持胜利、西仪厂测井仪器的对外销售。
平台功能介绍
中国石油勘探与生产分公司通过三 年时间在勘探与生产分公司下辖十 三个油田单位推广应用。 三个油田单位推广应用。 大庆、辽河、华北、冀东、长庆、 大庆、辽河、华北、冀东、长庆、 四川、青海、玉门、吐哈、新疆、 四川、青海、玉门、吐哈、新疆、 塔指、吉林、大港， 塔指、吉林、大港，以及北京石油 勘探开发研究院、廊坊分院、 勘探开发研究院、廊坊分院、西北 分院、杭州分院。 分院、杭州分院。 三年内软件根据用户提出的改进意 见进行了三次升级。 见进行了三次升级。 实际使用用户由原安装时的202 实际使用用户由原安装时的202 个 800多 增加到 800多 个。
平台功能介绍
平台具极强的数据交换能力。 平台具极强的数据交换能力 。 可对国内现正应用测井系列的 各种格式数据做自动解编。 常规处理成果可转换为LA716、 LA716 各种格式数据做自动解编 。 常规处理成果可转换为 LA716 、 LIS、LAS和文本格式。 LIS、LAS和文本格式。 和文本格式
汇报内容
平台功能介绍 数据接口 成果输出 预处理 常规处理 特殊处理 油田应用实例
成果输出
平台支持功能齐全的测井绘图对象，满足测井和地质成果表述。 平台支持功能齐全的测井绘图对象，满足测井和地质成果表述。 这些对象包括原始曲线回放、岩性和流体剖面、 这些对象包括原始曲线回放、岩性和流体剖面、波形的变密度显 地层倾角的各种成果显示、取心数据和解释结论、 示、地层倾角的各种成果显示、取心数据和解释结论、文字参数 和标注等。 和标注等。
Forward基本功能介绍
预处理
平台提供测井原始数据的预处理功能：曲线编辑、深度匹配、斜井 校正、环境校正、交会图分析、曲线拼接等预处理模块。
预处理
曲线编辑。
手工绘制曲线 曲线粘贴 数据编辑 线性计算 平滑滤波 跳尖修复
预处理
曲线深度匹配。
预处理
曲线环境校正。
预处理
直方图和交会图工具提供解释图版,用于曲线校正、切换到多功能分析模板的实例。
成果输出
平台支持功能齐全的测井绘图对象，满足测井和地质成果表述。 这些对象包括原始曲线回放、岩性和流体剖面、波形的变密度显 示、地层倾角的各种成果显示、取心数据和解释结论、文字参数 和标注等。
成果输出
解释成果表可以输出各解释 层段的评价结果,对应层段的 曲线平均值. 定义的表格式也可以保存为 模板.
多矿物模型分析建立测井曲线、地层矿物 含量、测井响应参数和测井相之间的关 系，以优化算法和统计分析得到地层矿物 含量剖面、岩性剖面和各种储层参数。
矿物含量
建立模型
测井响应参数
组合模型处理和成果图
单模型处理
测井曲线
测井相
交互处理
多矿物模型分析提供参数库编辑、地层模型编辑和岩相编辑等工 具，由测井曲线反演产生矿物体积含量，由矿物体积含量正演得 到测井理论曲线控制误差，由岩性剖面划分测井相。
成果输出
用面向对象技术开发的交互测井图形编辑.编辑结果保存为模板.
成果输出
测井绘图提供岩心归位编辑功能，与分层处理功能、层交会 图功能和测井计算器共同构成精细评价的支持。
成果输出
绘图模板的应用是FORWARD平台的一个创造，各种绘图方式保存 为模板可以直接调出重复使用，它不仅能提高测井图件的制作 效率，也保证了测井图件标准统一。
forward。net2.51课件
6、多井对比
7、出图
连井剖面
等势面
目录
1、FORWARD平台简介
2、数据格式介绍 3、数据预处理 4、评价软件简介 5、成果输出
6、多井对比
7、出图
8、软件开发
成果输出出图
出图：
1、输出电子图片 2、输入打印机
成果输出出图
1、输出电子图片
选中要要打印
的部分，点击
文件，有四种 打印方式分别 为位图、矢量 图、剪切板矢 量和剪切板位 图
常规测井曲线
曲线数据的： 名称：一般用英文标准名称表示，解编的标准记录名称 ，由下拉框选择要显示绘制的曲线。 别名：显示在曲线头部的中文或英文名称，手工输入显 示名称。 单位：曲线记录的工程单位，手工输入绘图显示的单位 ，上、下角标分别为＾、～，用键盘符号输入定义，且 每个符号只对后面的一个符号起作用，例如：cm^3。 显示刻度图头：刻度头是否需要显示选择，选择时显示 刻度头。 能够编辑曲线数据：选中该选项，可以在该曲线上直接 对曲线数据进行编辑、修改等。 数据取值操作：数据的取值方式、数据位等，由下拉框 选择，数据格式可定义整数位和小数位位数，实现测井 数据的分类取值分析功能。这在产生解释成果表里要用 到。
右对齐
两遍对齐
排列
左对齐
右对齐
两遍对齐
对齐
综合绘图与版面调整
井对象设为横向左边排列或不排列，对井下面的子对象（道）进行道宽的设置。
顶部
底部
曲线在道中排列 方式控制按钮
上线
综合绘图与版面调整
井对象设为横向左边排列或不排列，对井下面的子对象（道）进行道宽的设置。
纵向显示方式 控制按钮
适用于各种 纵向显示对 象（结论、 录井、井壁 取芯等）
Forward测井解释平台 ppt课件
平台功能介绍
作为处理软件支持中油、胜利等油田的国外测井服务。 作为独立的软件产品销售到中东。 作为配套软件支持胜利、西仪厂测井仪器的对外销售。
平台功能介绍
中国石油勘探与生产分公司通过三 年时间在勘探与生产分公司下辖十 三个油田单位推广应用。
大庆、辽河、华北、冀东、长庆、 四川、青海、玉门、吐哈、新疆、 塔指、吉林、大港，以及北京石油 勘探开发研究院、廊坊分院、西北 分院、杭州分院。
式 3317
磁带自动解编
WIS文件
716 LIS 文本
文本 LAS
SK88
AT+
LAS
...
原始数据
FORWARD平台（测井）
其他软件（地质、物探）
平台功能介绍
为成果输出提供包括测井绘图（采用面向对象的设计方法，将各 种测井资料、地质资料、录井资料、钻井资料、完井工程资料、 岩心分析资料等，都设计成图形对象，针对各种对象定义其特性 及其相互之间关系，利用对象连接或嵌入技术完成制图和图形排 列）、解释成果表（将经过交互处理，分层，定解释结论WIS文 件中已经保存了的各种处理结果输出为表数据）、符号库设计（ 用户自己设计编辑所需要的线型、符号）等模块。
工区管理
ODBC接口
测井数据库
数
用户区管理
编
据 提 交
程 接
口
WIS数据文件 Well Information Standard
数据接口
WIS数据文件格式是针对测井行业数据特点利用面向对象思想 设计的一种开放式文件结构，可以把各种测井曲线、地质参 数存放在同一个WIS数据文件中统一管理。 随着Forward平台的广泛应用， WIS客观上已成为测井数据 格式行业标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.把数据整理成如下格式
保存的时候可以以你的井名为文件名，这样方便查找
2.找到你有物性分析井的井wis文件，有几种方法：可以直接到文件夹中，双击那口井的wis文件，或者通过wis文件管理找到你要加载的井。
如图
3在井信息管理窗口中，单击表，如图。
然后点击“装入”
出现如下界面
按图中所列的方式，“浏览”找到你整理好了的物性数据，点确认即可
在“选择装入方式”处，击“从文件装入表数据”；在“格式控制”栏选择数据输入格式。
击“浏览”弹出选择文件对话框，引入岩心分析数据文件。
然后击“确定”，程序自动将引入的岩心数据文件加入当前的WIS 文件中。
在列表栏显示core_physics 文件名。
检查数据
在列表栏选择“CORE_PHYSICS”文件名，击“编辑”按钮弹出“表编辑对话框”：
在该窗中可以查看、编辑、修改引入的岩心分析数据,核实正确与否。
岩心数据归位
因为分析数据的深度来自于钻井深度，通常岩心分析数据和测井曲线的深度是有所差别的，需要归位处理。
数据显示
在FORWARD平台上，随便用个模块，将当前井的测井曲线绘制出来。
在“绘图”菜单中，选择“地质数据”中的“物性分析”选项，程序弹出一个物性分析对象，将物性分析对象拉到相应的道对象中。
双击物性分析对象，弹出如下形式特性框：
在“名称”栏，击弹出下拉菜单选择相应的物性分析曲线名，隐含DEN；物性分析曲线名分别有：DEN：岩心密度，POR：分析孔隙度，PERM：分析渗透率，SW：分析的含水饱和度，VCAL：分析的粘土含量，XMD：粒度中值。
在“别名”栏输入相应的说明。
击“显示方式”按钮，弹出如下形式窗口：
在“刻度”栏输入左右刻度值；在“边界连线”栏，在显示方式处如果选择“左边界”或“右边界”时，用杆状图显示物性分析数据，其杆状图的线宽和颜色分别设置；如果选择“不连”，表示不画杆状图。
在“点显示方式”栏分别设置不同的显示符号，其符号大小由显示半径控制，符号颜色能够设置，在“实心填充图形”设置符号显示空心或实心。
“边界连
线”栏的设置和“点显示方式”栏的设置是相互独立的特性。
也就是说：物性分析数据可以只画成杆状图；也可以只画点符号；也可以同时画杆和符号的组合。
“上下连线”栏，属于保留栏，连线功能暂时没有开放。
击“确定”，程序将按用户设置的方式显示。
深度归位
选中某条“物性分析曲线名”，在绘图区当光标变为“+”时，按下鼠标左键，从左上角向右下角拉（在拉的同时有一个方框显示），将要校正相同深度的一组物性分析数据框在方框内，松开鼠标；然后，在方框内按下鼠标左键（选中时有方框显示），上下移动鼠标，物性分析数据也跟着移动，当归到合适的深度后，松开鼠标；程序将这一组物性分析数据所对应深度上的其它物性分析数据一起进行深度校正。
并将校正后深度写入表中的“校正深度”中，而原深度不变。
