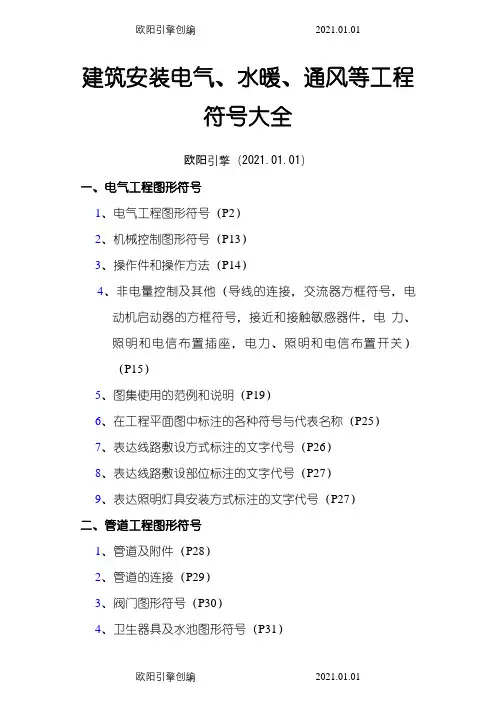

建筑安装电气、水暖、通风等工程符号大全欧阳引擎（2021.01.01）一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。
(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极(一)电气工程图形符号--续表序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相250伏-3安,瓷制二线) 拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关 250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向 明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关 250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头) 各灯具一般符号 灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号 荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器 单管荧光灯 双管荧光灯 三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆 交流配电线路 铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路 铝芯导线时为3根 铜芯导线时为3根 交流配电线路 铝芯导线时为4根 铜芯导线时为4根 交流配电线路 铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司6、在工程平面图中标注的各种符号与代表名称a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
电气图形符号大全.
电气图形符号大全时间：2015/10/09 11:44:44电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。
开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。
测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。
电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。
电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
电梯控制系统电气常用元件连接符号说明
电梯控制系统电气符号说明名称参考型号数量位置控制柜WDT-01A 电脑主机板 1 PLC1,2,3,4 PC主机及扩展 1 控制柜WD-720 电脑主机板 1 控制柜控制柜INV 变频器 1 G5-PCB 变频器曲线卡 1 控制柜BK 变频器制动单元 IPC-DR 1 控制柜DA 安全电源插座 36V/10A 1 轿顶轿顶EMA 安全照明灯 ~36V 1E 警铃电池 1 ECA~ECG 层站指示 24V 各层井道ECM1~ECMn 常明灯 220V N操纵盘ECZ 超载报警灯 1轿顶EDM 轿顶照明灯 1层显板上EHZ 司机开关指示 24V 1层显板上EJX 检修开关指示 24V 1EKM 底坑照明灯 220V 1底坑控制柜EEM 应急照明灯 220V 1轿厢EM 轿内照明灯 220V 2轿顶EMA 安全照明灯 36V 2ED1~EDn 内指令应答灯 24V N 操纵盘ES,EX 方向指示 24V N+2各层各呼梯盒EH1~EHn 上呼梯应答灯 24V N-1ET2~ETn 下呼梯应答灯 24V N-1各呼梯盒层显板上EZ1 底坑总控指示 110V 1EZ1 轿顶急停指示 1 控制柜层显板上EZ2 轿顶总控指示 110V 1EZ2 底坑急停指示 1 控制柜层显板上EZ3 厅门联锁指示 110V 1EZ3 厅门联锁指示 1 控制柜EZ4 轿门开关指示 110V 1层显板上EZ4 轿门联锁指示 1 控制柜FAN 风扇 220V 1轿厢FR 热继电器 3UA59-63 1控制柜HL 蜂鸣器 1操纵盘CL1，CL2 道站钟轿顶JX 轿内检修开关 1 操纵盘KBZ（1，2）抱闸接触器 3TB4017~220V1控制柜KCZ 超载开关 1轿底KCMJ 机房井道照明开关 1 机房KCMD 底坑井道照明开关 1 底坑KDF 厅外电锁继电器 HH53P~220V 1 控制柜KDY 电源总控继电器 3TB4017~220V 1 控制柜KDY1 电源总控接触器 N2S~220V 1 控制柜KDY2 电源输出接触器 N2S~220V 1 控制柜KDY3 电源输出封星接触器N2S~220V 1控制柜KFX 封星接触器 LC1503~220V1控制柜KGM 关门接触器 3TB4017~220V1控制柜KJC 快加速接触器 LC1503~220V 1 控制柜KJT 急停继电器 DC110V 1控制柜KKC 快车接触器 LC1503~220V1控制柜KKM 开门接触器 3TB4017~220V1控制柜KMB 门联锁继电器3TH8031~DC110V2 控制柜KMC 慢车接触器 LC1503~220V1控制柜KMJ 轿门开关 1轿厢KMQ 门区继电器 HH54P-24V 1控制柜MZH 贯通门转换开关 1 操纵盘KS 上行接触器 3TB4017~220V1控制柜KSD 上端站接触器 HH54P-24V 1 控制柜上极限开关 1井道KSJKTM 热敏电阻监视器 JTM 1 控制柜KX 下行接触器 3TB4017~220V1控制柜KXD 下端站接触器 HH54P-24V 1 控制柜KXF 消防继电器 HH53P~220V1控制柜KXJ 下极限开关 1井道KXX 相序继电器 XJ4 1控制柜KZD 制动接触器 LC1503~220 1控制柜LZ 电磁闸 1曳引机上LZK 抱闸继电器 HH53P~220V1控制柜M1 主电机 1机房M2 电机风机 1主电机上M3 门电机 1轿顶MP或PG 光电码盘或旋转编码器90齿/90线 1电机轴端OUB 电锁继电器 HH54P-24V 1控制柜PA 制动电流表85C1 20A 1 控制柜PG 旋转编码器 1电机轴端PH 电话 1监控室PV 电压表85C1 150V 1 控制柜Q1 总电源接触器 N2S~220V 1 控制柜Q2 照明电源开关 10A 1 机房RC1~10 灭弧器10控制柜RF 抱闸放电电阻 180Ω/10W 1控制柜RMK 门总电阻 1门机构RGM 关门分流电阻 1 门机构RKM 开门分流电阻 1 门机构RZD 制动电阻 55Ω/2000W 2 控制柜REC 整流桥控制柜S1 380V电源空开 5A 1 控制柜S2 控制电源空开 5A 1 控制柜S3 控制电源空开 5A 1 控制柜S4 36V电源空开 5A 1 控制柜S5 110V电源空开 10A 1 控制柜S6 24V电源空开 5A 1 控制柜轿门SAB 防夹人开关 2轿底SCZ 超载开关 1 SDA 安全照明开关 36V/5A 2 轿顶STT 轿顶急停开关 1 轿顶SDM 轿顶照明开关 1 轿顶SDS 轿顶慢上按钮 1 轿顶SDT 轿厢急停开关 1 轿顶SDX 轿顶慢下按钮 1 轿顶SF1~SFn 层站开关磁感应开关 1 井道操纵盘SFA 风扇开关 1 SFC 上防冲顶开关磁感应开关 1 井道SFS 机房慢上按钮 1 控制柜SFX 机房慢下按钮 1 控制柜电机轴端SGD 光电开关 1 SGJ 机房检修开关 1 控制柜操纵盘SGM 关门按钮 1 SHC 缓冲器复位开关 2 底坑SJM 轿内照明开关 1 操纵盘SJT 机房急停开关 1 控制柜SKK 底坑照明开关 1 底坑操纵盘SKM 开门按钮 1底坑SKS 断绳开关 1 SKT 坑底急停开关 1 底坑厅门锁SM1~SMN 厅门开关N SMG 关门限位开关 1 门机构轿厢SMJ 轿门开关 1 SMK 开门限位开关 1 门机构SMQ 门区开关磁感应开关 1 轿顶SMS 轿内慢上按钮 1 操纵盘SMX 轿内慢下按钮 1 操纵盘轿底SMZ 满载开关 1操纵盘SN1~SNn 内指令开关N轿顶SNC 安全窗开关 1轿顶SNQ 安全钳开关 1SQ501,502,507 关门分流开关 3 门机构SQ503,504,508 开门分流开关 3 门机构各呼梯盒SS1~SSn 上呼梯按钮N-1 SSD 上端站开关磁感应开关 1 井道SSD1 上端站开关（1.5m以上）磁感应开关 1 井道SSD2 上次端站开关（1.5m以上）磁感应开关 1 井道SSH 上换速开关磁感应开关 1 轿顶操纵盘SSJ 司机开关 1 SSP 上平层开关 1轿顶井道SSV 上限位开关 1 STD 一层厅外电锁 1 基站STT 轿内急停 1操纵盘各呼梯盒SX2~SXn 下呼梯按钮 24V N-1 SXD 下端站开关磁感应开关 1 井道SXD1 下端站开关（1.5m以上）磁感应开关 1 井道SXD2 下次端站开关（1.5m以上）磁感应开关 1 井道基站SXF 消防开关 1 SXH 下换速开关磁感应开关 1 轿顶轿顶SXP 下平层开关 1 SXS 下行限速器开关 1 机房SSS 上行限速器开关 1 机房SXV 下限位开关 1井道操纵盘SYJ 应急按钮 1 SZH1,2 轿顶检修开关 1 轿顶操纵盘SZS 直驶按钮 1控制柜T 延时继电器 1TC1 控制变压器 600W 1控制柜TC2 安全照明变压器 150W 1 控制柜TC3(变频) 曲线板变压器 20W 1 控制柜控制柜TC3(双速) 电抗器 1 TZD 制动电阻热开关 1 RZD上PC机端子VD1 二极管 1N4007 1PC机端子VD2 二极管 1N4007 1 VD3 二极管 1N4007 1 WR 门电机励磁绕组 -110V 1 门电机内XA 安全电源插座 36V/10A 1 底坑XD 轿顶照明插座 1 轿顶XFC 下防冲顶开关 1 井道XK 底坑照明插座 ~220V 1 底坑控制柜ZQF 计数器 AC220V1 Hk层显板 1控制柜。
系统图电气符号
AW ：计量箱柜AL ：低压照明配电箱柜AT----双电源自动切换电箱；AE-----励磁箱柜，一般多用于应急照明配电箱。
AEXF------消防动力配电箱AEPD中----AEP代表应急动力配电箱 D表示地下室部位ATXF-----AT双电源自动切换箱 XF消防栓配电箱ATPL-----AT双电源自动切换箱 PL喷淋配电箱ATSH-----AT双电源自动切换箱 SH生活供水AP是动力配电箱APE是带双电源互投的动力箱，也可以认为是应急动力箱ALE是应急照明箱APDT电梯动力柜ALDT电梯机房照明配电箱高压配电柜AH High voltage低压配电柜AP Power箱式变电站BTS Box-type Substation电力配电箱AP Power照明配电箱AL Light控制箱AC Control插座箱AS Socket母线插接箱ABP Bus Plugs应急电力配电箱AEP Emergency Power应急照明配电箱AEL Emergency Light电话分线箱ATP Telephone有线电视接线箱ATV Television安全监视接线箱ASM Safety Monitoring对讲系统分线箱ADA Dialoque Audio可视对讲系统分线箱ADV Dialoque Vision广播系统接线箱ABS Broadcasting System计算机网络层接线箱（分配线架）IDF Intermediate Distribution Frame 计算机网络总接线箱（主配线架）MDF Main Distribution Frame移动通信中继箱AMR Mobile Relay移动通信屏蔽箱AMS Mobile ShieldBAS 现场控制箱DDC Direct Digital Controller火灾自动报警接线箱AFS Fire Signal混合使用接线箱AMA Mix Application三表计量箱AM Measure各种线路的编号如下：高压电力线路WHP High Power普通电力线路WP Power应急电力线路WEP Emergency Power 正常照明线路WL Light应急照明线路WEL Emergency Light电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜（电表箱）AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT。
电气、水暖等工程图形符号大全表(参考模板)
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点序号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头) 容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选交流配电线路 铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司6、在工程平面图中标注的各种符号与代表名称a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
常用的电气图形符号
2）电流互感器----是一种电流变换电器，隔离 高电压和大电流，通常是将大电流变成小电流， 以取得测量和保护用的小电流信号，副边绕组 额定电流是固定的，为5A。
图形符号： 文字符号：TA
3）避雷针----主要是闭式避雷器。用来保护
变压器或其他配电设备免受雷电产生的过电压
波沿线路侵入，击穿其绝缘的危害。
电力工程部库车维护中心电工基础培训
第一讲
常用的电气图形符号
王铁山 2011年2月
照明施工图中常用图形符号
照明器安装方式的标注文字符号表
名 称 新代号 CP CP1 CP2 CP3 Ch P W S 线吊式 自在器线吊式 固定线吊式 防水线吊式 线吊器或链吊式 管吊式 壁装式 吸顶式或直附式
沿地板暗敷设 穿管径为50mm的 焊接钢管敷设 线路编号 为N1 3根截面为50mm2 2根截面为25mm2 铜芯塑料绝缘导线
（2）照明灯具的标注 一般标注方法：
cd a-b f e
灯具吸顶安装时的标注方法：
cd ab
2 60 S
例：
2 30 10 YZ 40RR P 2.8
（4）导线根数标注
标注方式：
3
n
新文字符号 M
3～
3～
1～
1～
M
M
M
M
1、三相电机
新文字符号 G
3、单相电机
新文字符号 TV
3～
3～
G
G 4、电压互感器
2、三相发电机
新文字符号 TM
5、电力变压器
三相五柱式 变压器
三相三绕组 变压器
新文字符号L
6、电抗器
新文字符号TA
单次级绕组TA
奥的斯电梯符号大全
奥的斯电梯符号大全AATT司机操作ACL纹波滤波器ACP停电时自动着床位置ATO无/有司机服务ARP自动返回基站ANSS防捣乱开关BBAZ下（端站） BRAKE CONTROL制动控制BRAKE制动器 BZ蜂鸣器 BSR刹车电阻BDR刹车电阻 BELL警铃BD-TR基极驱动变压器CCOP操纵盘CORECTRUN校正运行CAR轿厢COUNTER-WEIGHT对重CB轿厢按钮CTTL轿厢按钮灯CUDL轿内上行方向灯CDDL轿内下行方向灯CP熔断器（保险丝）CDS/ODS关/开减速开关CNT记次器C/C轿厢内信号装置C/H大厅内与轿厢有关的信号装置CDI轿厢方向指示器CLS轿厢灯开关CPI轿厢位置指示器CBM机械式轿厢按钮CFL轿厢日光灯照明CTTL轿厢呼梯信号灯CES 轿厢急停开关DDOCB（DISS中PC板）DOB开门按钮DCB关门按钮DTO/DTC门开/关不到位（3次）电梯停止运行（服务器）DISS门控制子系统DBR制动电阻DHL下行到站钟DBSS驱动控制子系统DCPI轿内轿厢位置显示器DOOR、ZONE、SENSOR、SUBSYSTEM（SPT）门区感应器DHPI厅外轿厢位置显示器DHB厅外下行召唤按钮DHCM下行到站钟DTTL厅外下行召唤按钮灯DOWN控制柜按钮向下DR·MC开门机DCO门止D、MOTOR门电动机DS厅门闭锁开关DOT门机端子DDB控制柜检修下行按纽DOLR/DCLR开关门到位继电器EEFO火警紧急操作EFS消防员服务EWD变压器ERO机房紧急电动运行EQC地震触点EDP门保护ETSD顶/底层紧急停止距离（终端蹭楼急停装置）ETSC速度检查继电器EEC轿顶安全窗（紧急出口）ECU紧急轿厢照明ES 紧急停车开关EUO地震操作ECB紧急轿厢盒ECL紧急轿厢灯ESB轿内急停EPC备用电源操作FFSL消防灯FILR滤波电阻FML位置检出口FFB空气开关FS风扇开关GGS门锁（轿门安全开关）G/H群控信号装置GTC涨紧轮触点HHL基站HUDL上行方向灯HDDL下行方向灯HOL超载显示灯HCTA过电流检出HBL乘场按钮HPI大厅位置指示器IISC独立服务 IM曳引机 ICB控制柜上的检修按钮INS控制柜检修按钮慢平（检修运行） INV变频器IND指示器（层显） IKR突波吸收器 ITC轿顶检修INT对讲机IDL待命（令） ISL独立操作 INI初始校正KK、GW波浪开关LLMCSS运行指令子系统 LOAD、SENSOR称重传感器LML轿内超载报警灯LED充电灯LWO（LWS）超载开关LNS满载直驶 LV平层继电器MMECS模块化电梯控制系统 MAIN POWER主电源MRDS OVL门机 MCB运行控制板（LMCSS中PC板）MG·BR抱闸 MHS逃生窗 MIT上高峰NNSB直驶按钮 NRC噪声滤波器 NFBL灯电源次极NTSD顶底层强迫减速的位置（终端楼层正常停车位置）NFBM主电源次级（总电源次级） NAN不能服务NOR控制柜检修按钮快车 NC-CELL停电灯电源OOCSS操作控制子系统 OPB运转盘（轿厢操作盘）ORS过负荷反转装置 OLD轿厢超载保护装置ODS开减速开关 OS限速器开关 OLS超载灯OHT马达过热操作PPVT编码器 PWC消防触点 PIB DBSS上PC板PFR相位继电器 PCB印刷电路板 PLS底坑照明开关PES底坑急停开关 PKS驻停开关 PCS轿顶插座PL电源指示灯/底坑照明 PRR（PRK）基站停靠PSS底坑插座RRELAY CIRCUIT继电器回路 RS远站 R·E编码器RCB（OCSS中的PC板） RSH突入电流抵抗RIEV在平层操作 RIN在校正运行 REC恢复运行RSS安全触板SSE-FAULT过热保护 SS1/SS2顶/底层紧急停止距离SPEED、CHECK、POSITION 速度与位置检测SHEAVE曳引轮 SOM切换模块（开关切换模式）SAFETY DEVIC安全装置 SERVICE TOOL服务器SC速度检查继电器 SDS（UD）慢速强制减速SOS安全钳动作开关 SKL灯服务隔离开关SHL大厅信号灯 SGS安全触板开关SENSOR轿顶光电开关（IDZ1、ODZ、IDZ2）TTAZ上端站 TCI轿顶检修运行 TRS电晶体TICB轿顶检修插座 TES轿顶急停开关TCIB轿顶检修控制按钮UUHL上行到站灯 UHCM上行到站钟UHB厅外上行召唤按钮 UTTL厅外上行召唤按钮灯UP（UDB）控制柜检修上行按钮 UDX辅助运行继电器VVFB DBSS上的PC板 VFBDS门机控制器VANE井道隔光板Z极限开关底层顶层初级减速 1LS 2LS方向限位 5LS 6LS终端极限 7LS 8LS门套与厅门间隙；4—8 mm扒门宽度；6—10 mm门扇之间的门缝误差不大于；2 mm厅门门扇铅垂度不大于；2 mm门扇面铅垂度小于；2 mm锁钩活动间隙；2 mm锁钩啮合深度不小于；7 mm安全触板平行凸出门扇；26 -1 mm安全触板全开时底端与轿门地槛距离；5 -1 mm 补偿链底部与底坑距离；200---300 mm钢丝绳与机房孔的距离为；20—40 mm随行电缆距底坑安全距离为；350 mm弹簧缓冲器安全距离；250—350 mm液压缓冲器安全距离；200—400 mm岛靴内衬与轨道顶面间隙；0.5—2 mm安全钳与轨道安全距离；2—3 mm厅门偏心轮与门岛轨间隙不大于；0.5 mm厅门地槛与轿门地槛间隙；30 -1 mm轿厢满载时防压镙杆留空；2—3 mm门刀前端与厅门踏板间隙；5—8 mm厅门门轮端面距离轿厢踏板间隙为；5—8 mm 门刀内侧与门轮外侧面距离为；5—6 mm。
电气图形符号大全、强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
