三线天线的安装
天线安装示图
系统安装示意图天线的安装a.天线位置选择因素∙两点之间距离最短处。
水平高度最高处。
∙最佳可视效果处。
安装维护设备方便处。
∙天线之间的分隔距离最大（分集接收时）。
∙天线与设备最近处。
所需使用馈线最少。
∙便于安装维修处。
b.天线的拼装∙将两瓣扇面拼装在一起，用4个小螺丝拧紧。
∙将小反射面装在馈元杆顶端。
注意小反射面栅格一定与大扇面栅格保持一致。
∙将馈源杆电缆穿过扇面和L形固件，用4个螺丝拧紧。
∙用U形固件和槽形铁将L形固件固定在天线杆上。
∙用馈元尾端的N形头（阳头）和电缆的N形头（阴头）相连。
∙全向天线安装时使用配套固件将天线固定在天线杆上。
1.装配两个扇面，用4#8-32的机螺丝固定紧2.用#61/2"螺丝将小反射面固定在馈源上3.用螺钉将馈源固定在"L"型支架上4.用"U"型卡子卡住杆子5.借助倾斜槽可调节天线的俯仰角馈线接头的制作未制作的馈线接头馈线接头制作工具a.切割电缆外皮b.加O 型圈，油脂和紧固螺母c.切外导体d.去除泡沫塑料e.切整内心导体，去除残渣f.压紧泡沫塑料g.扩张外导体，检查扩张表面，去除残骸h.加O型圈和油脂，重新装配接头j.配合扭矩k.接头各层尺度l.接头与馈线的拧进尺度避雷器的安装a.为什么要避雷当天馈线系统受到雷击时（或有高压磁场）所产生浪涌不要进入系统设备，通过接地及时的放掉浪涌来保障系统设备以及工作的安全。
b.天线杆的避雷天线杆与建筑物避雷网连接，保证天线杆受雷时及时放电。
因为天线杆一般架在建筑物最高点，很容易成为雷击点，严重时会对建筑物造成威胁。
c.天馈线的避雷天馈线受到雷击时，通过接地线及时放掉。
馈线的接地线要求每20米做一个接地，所以通常接地线到馈线头不超过20米时可以在接地极近处接地。
避雷器是保障接地线没有及时的把浪涌放掉或没有放干净时，它会及时与设备断开，通过连在避雷器外壳上的接地线把余电流放掉后，自动恢复连接。

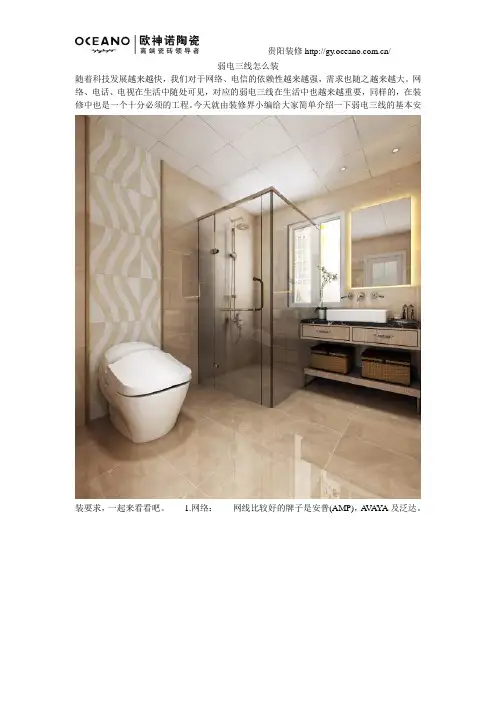

弱电三线怎么装
弱电三线怎么装随着科技发展越来越快，我们对于网络、电信的依赖性越来越强，需求也随之越来越大。
网络、电话、电视在生活中随处可见，对应的弱电三线在生活中也越来越重要，同样的，在装修中也是一个十分必须的工程。
今天就由装修界小编给大家简单介绍一下弱电三线的基本安装要求，一起来看看吧。
1.网络：网线比较好的牌子是安普(AMP)，A V AYA及泛达。
市面上假货很多，买的时候要注意找信誉好的商家。
在家里相对中心的地方(或是书房)，给弱电箱找一个地方，一般情况买个长宽为30cmX25cm，厚度是10cm的空箱子就可以。
这里面可以放一个两眼或三眼的插座，一个ADSL猫和一个五口网络交换机或路由器。
买个好看点的箱子，不要把箱子放在太隐蔽的地方，不便以后的维护。
箱子旁边布一个开关，把弱电箱里的插座的线直接接在这个开关，由它来控制，上网的时候打开，不用的时候关掉。
还有一个大胆的建议，把这个开关引一根线到主卧床头，冬天用笔记本上网的话，睡前就可以直接关掉，节能的同时也延长设备的使用寿命。
如果打算用无线的话，在中心区域准备一个网络节点，把无线设备接在那里就行了。
不建议购买现在市场上卖的那种弱电箱，性价比很低。
2.电话：电话线买的时候，买4芯线(其中两根可以备用)，买那种里面的芯是单根而不是一丝丝的那种，这种线才能打到模块上。
奢侈一点的话可以用网线。
电话线只要从入户线处引一根线到放置无绳电话的地方，在那里布一个电话插座就可以了。
3.电视：开发商一般都会有一个预埋的盒子，可以把电视分频器放在那个盒子，家里需要有线的地方的线也集中布到这里。
考虑到现在用平台电视的人比较多，因此布线的时候，在墙上开槽预埋一根粗点的PVC管供放线。
一般平板电视安装时的中心高度在1.1米左右，因此管子的一头放在这样或略低的高度就好了，以否则高度太高的话，音视频设备配的线都不长，要另配长的线，也是一笔不小的开支。
以上就是装修界小编对于弱电三线简单安装的一个介绍，娱乐活动这么丰富是时代，这三根线是绝对不能出错的，所以大家在安装这三条线的时候一定要仔细。

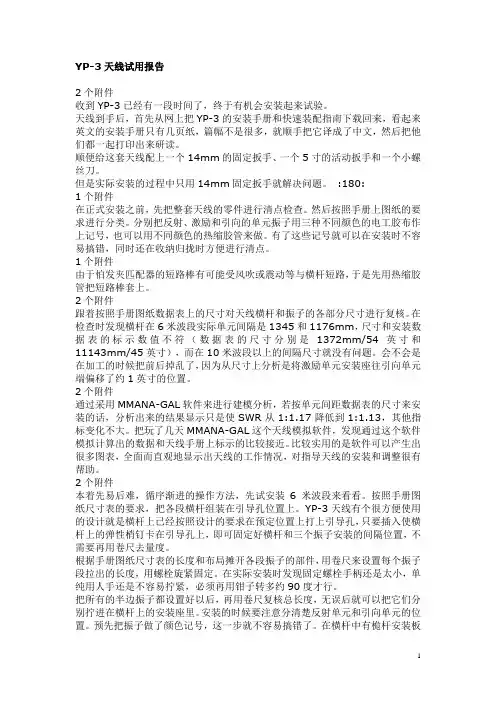

YP-3天线安装说明
YP-3天线试用报告2个附件收到YP-3已经有一段时间了，终于有机会安装起来试验。
天线到手后，首先从网上把YP-3的安装手册和快速装配指南下载回来，看起来英文的安装手册只有几页纸，篇幅不是很多，就顺手把它译成了中文，然后把他们都一起打印出来研读。
顺便给这套天线配上一个14mm的固定扳手、一个5寸的活动扳手和一个小螺丝刀。
但是实际安装的过程中只用14mm固定扳手就解决问题。
:180:1个附件在正式安装之前，先把整套天线的零件进行清点检查。
然后按照手册上图纸的要求进行分类。
分别把反射、激励和引向的单元振子用三种不同颜色的电工胶布作上记号，也可以用不同颜色的热缩胶管来做。
有了这些记号就可以在安装时不容易搞错，同时还在收纳归拢时方便进行清点。
1个附件由于怕发夹匹配器的短路棒有可能受风吹或震动等与横杆短路，于是先用热缩胶管把短路棒套上。
2个附件跟着按照手册图纸数据表上的尺寸对天线横杆和振子的各部分尺寸进行复核。
在检查时发现横杆在6米波段实际单元间隔是1345和1176mm，尺寸和安装数据表的标示数值不符（数据表的尺寸分别是1372mm/54英寸和11143mm/45英寸），而在10米波段以上的间隔尺寸就没有问题。
会不会是在加工的时候把前后掉乱了，因为从尺寸上分析是将激励单元安装座往引向单元端偏移了约1英寸的位置。
2个附件通过采用MMANA-GAL软件来进行建模分析，若按单元间距数据表的尺寸来安装的话，分析出来的结果显示只是使SWR从1:1.17降低到1:1.13，其他指标变化不大。
把玩了几天MMANA-GAL这个天线模拟软件，发现通过这个软件模拟计算出的数据和天线手册上标示的比较接近。
比较实用的是软件可以产生出很多图表，全面而直观地显示出天线的工作情况，对指导天线的安装和调整很有帮助。
2个附件本着先易后难，循序渐进的操作方法，先试安装6米波段来看看。
按照手册图纸尺寸表的要求，把各段横杆组装在引导孔位置上。
三线天线的安装
三线天线的安装三线式宽带短波基站天线高效、全频段、全方向、架设简单、抗强风三线式天线的结构全然不同于宽带双极天线。
它就是一种性能杰出的新型短波基站天线，它使用独有的三线极化结构、损耗大、辐射效率低、体积小、全系列频带内维持高驻波比。
三线式天线架设状态稳定全盘消除了普通宽带双极天线战略重点偏移、随风左右摇摆、极易损毁的毛病。
不但确保通信效果的平衡、而且抗风能力弱。
实践证明：原来装配宽带双极天线的台站，换用三线后信号等级明显提高。
此外三线天线耗资较低，适宜在我国推广应用，大面积提升短波通信的质量。
三线式天线可以选择两种架设方式(如下图示），分别适应不同的用途：ininvertedvconfiguration好像‘v’方式架设（用作全方向通信）倒v架设是将天线中央部位悬挂在支撑杆顶端，两边斜向拉直，振子对地夹角约55°。
这种架设方式产生全方位辐射，而且兼顾水平极15m化波和垂直极化波，对外围各方向的水平天线、鞭状天线、环状天线的通信效果都较好，适宜搞中心站天线，装配125w电台通信半径仅约15002m公里。
2m9m9m天线长度为30米时，中央架高15米，两侧架高2米，间距18米。
平拉方式架设（用作定向通信）inhorizontalconfiguration这种架设方式在天线的宽边方向的辐射强于窄边方向（例如：东西向架设时，南北向为宽边），因此适合点对点，点对扇面定向通信。
配用125w电台最大通信距离可达2000~3000公里。
28m两侧支架高度以1/4波长为尽如人意（比如：f=10mhz，支架最佳高度约7.5米），通常以常用频率的均值设计支架高度。
若受场7.5m地限制，也可以利用建筑物作为支架。
技术参数：频率范围：2到30mhz输入功率：125瓦等幅报，250瓦峰值驻波比：2.5:1阻抗：50欧姆最大耐风阻力：207公里/每小时展开长度：28米重量：6公斤外包装尺寸：1.4米x0.15米x0.1米1.5m。
天线安装方法
天线安装方法天线是指用来接收或发送无线电波的装置，常见于电视、无线电和通信设备中。
正确安装天线是保证接收和发送信号质量的关键，下面将介绍天线的安装方法。
首先，选择合适的位置。
天线的安装位置直接影响到信号的接收和发送质量，因此需要选择一个开阔、无遮挡的位置进行安装。
在选择位置时，还需要考虑到天线线缆的布线情况，确保线缆能够顺畅地连接到需要接收或发送信号的设备上。
其次，固定支架。
在确定好安装位置后，需要使用支架将天线固定在合适的位置上。
支架的选择要根据天线的类型和重量来确定，确保支架能够牢固地固定天线，不会因为风吹或者其他外力而移位或者倾斜。
然后，安装线缆。
将线缆从天线的接口处穿过，然后沿着支架或者建筑物的外墙进行布线。
在布线的过程中，需要注意线缆的保护，避免被尖锐物体划伤或者被挤压。
同时，还需要注意线缆的长度，确保能够顺利地连接到需要接收或发送信号的设备上。
接着，调整天线方向。
在安装完成后，需要根据具体的使用需求来调整天线的方向。
对于接收信号的天线，需要根据信号源的方向来调整天线的朝向，以获得最佳的信号接收效果。
而对于发送信号的天线，需要根据需要发送信号的目标方向来调整天线的朝向，以确保信号能够准确地传输到目标位置。
最后，固定线缆。
在调整好天线方向后，需要将线缆固定在合适的位置上，避免线缆被风吹动或者其他外力影响到天线的使用效果。
同时，还需要对线缆进行防水处理，确保线缆在潮湿的环境下不会受到损坏。
总之，天线的安装方法需要根据具体的情况来进行调整，但以上所述的步骤是安装天线时需要注意的关键步骤。
正确的安装方法可以确保天线能够正常地接收和发送信号，提高通信设备的使用效果。
希望以上内容对您有所帮助。
安装卫星天线 (5)
安装卫星天线介绍卫星天线是接收卫星信号的设备，用于接收卫星电视、卫星电话等信号。
正确安装卫星天线对获得良好的信号质量至关重要。
本文档将指导您如何正确安装卫星天线。
材料准备在开始安装卫星天线之前，您需要准备以下材料： - 卫星天线 - 卫星天线支架 - 安装导线 - 信号接收器/调谐器 - 小型螺丝刀 - 钳子 - 手电筒 - 测距工具请务必确认您已配备以上所列材料。
步骤步骤一：选择合适的安装位置选择一个无遮挡、视野开阔的位置安装卫星天线。
尽量避开高楼、树木等遮挡物，确保卫星信号能够顺畅接收。
步骤二：安装卫星天线支架使用小型螺丝刀和钳子，根据卫星天线支架的安装说明，将支架固定在安装位置上。
确保支架安装坚固，能够承受天线的重量。
步骤三：固定卫星天线将卫星天线固定在支架上，确保其与地面垂直。
使用测距工具和水平仪，调整天线的倾斜度和方向，以确保最佳的信号接收效果。
步骤四：连接信号接收器/调谐器将信号接收器/调谐器安装在卫星天线的附近，并使用安装导线连接卫星天线和信号接收器/调谐器。
根据设备的说明书，正确连接各个接口。
步骤五：调试和测试完成信号接收器/调谐器的连接后，打开电视或电话设备，并进行信号调试和测试。
按照设备的操作手册和说明，进行信号搜索和校准，以获得最佳的信号质量。
注意事项•在安装过程中，小心操作以避免对设备和自身造成伤害。
•如果不确定操作方法，请参考设备的操作手册或请专业人员协助安装。
•请确保设备接口的连接正确无误，使用合适的连接线缆。
•进行信号调试和测试时，可以让卫星天线自动搜索信号，或者参考设备的手册进行手动搜索。
结论正确安装卫星天线是获得良好信号质量的关键。
通过按照本文档所述的步骤，您应该能够成功安装卫星天线并享受到卫星电视、卫星电话等服务所带来的便利。
如有任何疑问或困难，建议参考设备的操作手册或请专业人员协助安装。
室外卫星天线的安装说明
室外卫星天线的安装说明室外卫星天线的安装说明一、材料准备1. 室外卫星天线：选择符合自己需求的卫星天线，确保其质量良好。
2. 信号线：根据自己的需求选择合适的信号线，并确保其质量可靠。
3. 铁支架：准备一套坚固的铁支架以固定安装卫星天线。
4. 孔顶螺栓和膨胀螺栓：根据支架和墙壁材质的不同选择适合的螺栓。
二、安装步骤1. 选址：选取一个能够够接收卫星信号的合适位置。
在选址之前，可以使用卫星信号仪测量各个位置的信号强度，然后选择信号最好的位置。
2. 固定支架：将铁支架按照卫星天线的指示进行安装，确保安装牢固。
支架的安装位置要没有遮挡物，以保证卫星信号的接收质量。
3. 安装卫星天线：将卫星天线安装在支架上，并使用螺栓将卫星天线固定在支架上的孔洞中。
在安装过程中要小心不要弄坏卫星天线的接头。
4. 调整卫星天线方位：用电视或者卫星接收器进行信号调试和定位。
根据卫星信号仪或者电视画面上的信号强度指示，调整卫星天线的方位，使其接收到最强的信号。
5. 连接信号线：将信号线与卫星天线的接头连接起来，并使用绝缘胶带或者尼龙扎带进行固定和保护。
信号线要保持一定的敷设高度，避免被随意踩踏或损坏。
6. 敷设信号线：将信号线从卫星天线处沿墙壁或穿过屋顶槽口，走向室内。
在敷设信号线时要注意不要有过多的弯曲，以免影响信号质量。
7. 连接设备：将信号线连接到卫星接收器或电视上，确保连接稳固。
如果使用多个卫星接收器或电视，则需要使用分配器进行信号分配。
8. 信号调试：打开电视或卫星接收器，调试信号使其能够正常接收卫星信号。
如果信号不好，可以尝试重新调整卫星天线的方位，或者检查信号线连接是否正常。
三、注意事项1. 安装卫星天线时，要注意自己的安全，可以请专业人士进行安装。
2. 在使用螺栓固定时，要确保孔洞和螺栓的匹配，防止安装不稳固。
3. 使用合适的信号线，以保证信号传输质量。
4. 在敷设信号线时，要避免与尖锐物体接触，以免损坏信号线。
3短波电台天线架设
7.打地钉、拔地钉
（1）打地钉 右手将地钉尖置于左脚尖下，左手拉住地钉绳 拉环处，使地钉与地钉绳成90度，地钉与地面成45 度；右手拿铁锤，将地钉按预定方向打入地下，地 钉尝试依土质软硬程度确定，通常以打入三分之二 到五分之四为宜。 （2）拔地钉 身体下蹲成弓步，左手握住地钉拉绳，右手抓 握地钉末端，用力晃动，沿地钉走势方向将地钉拔 出。若拔不动，可用大锤前后左右轻轻击打使地钉 松动，然后按上述方法将其拔出。
10、撤收
四人双极天线的撤收一般采用每端各两人同 时撤收的方法 ，当听到“开始撤收”的口令后 ， 4号手先松开拉绳，然后按双人单杆的动作要领 开始撤收，最后收好天馈线，整理好所有物品。
收杆先取下底座并将其放于天线杆包右前侧，
右手握底杆前约三分之一处，手心向下。左手 手心向上，握前一杆的尾部约10厘米处，成半 蹲姿势，杆尾离地约50厘米。两手合力将杆拔 出。按照先尾后头的顺序放于天线杆包内；
9、调整天线拉绳
左脚外侧抵住地钉，右手适当用力将拉绳拉紧， 左手同时将紧线板垂直于拉绳，上下推拉，调整拉 绳的松紧。推们过程中棘手只能沿拉绳方向平行拉动， 不得左右晃动。反复练习架设时，架设完毕后 可将天线杆包挂于尾杆固定钩上，将地钉包放于后 地钉的两地钉绳中间的根部，大锤放于天线底座处， 否则，应将其全部收回车（室）内。
3、天线架设应注意的问题
（1）三线宽带天线的安装
• • • • 首先确定天线的安装位置： 远离干扰物，如建筑物、大树、植物等 设置正确的通信角度 远离其它的天线系统
三线天线可进行平行架设，要求有长至少30米，宽至 少5米的场地，天线架设标高7.5米（适合3000公里内 通信）天线体正不能有铁质物体
1、确定站立点
• 首先台站长要知道自己当前所处 的位置，了解通信对象的位置。
