变电站典型监控信息释义及处置预案
变电站典型监控信息释义及处置预案资料
1）断路器有泄漏点，压力降低到报警值；
2）密度继电器损坏；
3）二次回路故障；
4）根据SF6压力温度曲线，温度变化时，SF6压力值变化
如果处理不及时，断路器SF6气体继续泄漏到闭锁值，会造成断路器分合闸闭锁
运维单位
现场检查并采取措施进行处置
1.2.3
××断路器油压低闭锁合闸
当油压下降到闭锁合闸值时，合闸闭锁继电器动作，发出信号并闭锁合闸
1）液压系统内部有泄漏；
2）外部泄漏；
3）液压操作控制回路故障或启动回路故障；
3）如果有漏气现象，则应密切监视断路器SF6压力值，并立即上报调度，等候处理；
4)如果是密度继电器或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解SF6压力值；了解现场处置的基本情况和处置原则；
2）加强断路器SF6压力信号监视
2）密切监视油压，并立即上报调度，等候处理；
3)如果是油压表或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解液压机构油压表压力值；了解现场处置的基本情况和处置原则；
2）加强断路器液压机构相关信号监视，及时掌握N-1后设备运行情况
1）断路器有泄漏点，压力降低到闭锁值；
2）密度继电器损坏；
3）二次回路故障
造成断路器分合闸闭锁，如果此时与本断路器有关设备故障，则断路器拒动，扩大事故范围
调度员
核对电网运行方式，下达处置调度指令

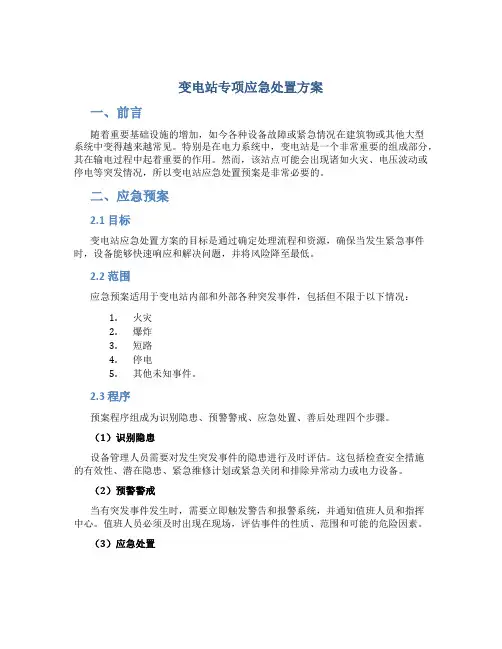

变电站专项应急处置方案
变电站专项应急处置方案一、前言随着重要基础设施的增加，如今各种设备故障或紧急情况在建筑物或其他大型系统中变得越来越常见。
特别是在电力系统中，变电站是一个非常重要的组成部分，其在输电过程中起着重要的作用。
然而，该站点可能会出现诸如火灾、电压波动或停电等突发情况，所以变电站应急处置预案是非常必要的。
二、应急预案2.1 目标变电站应急处置方案的目标是通过确定处理流程和资源，确保当发生紧急事件时，设备能够快速响应和解决问题，并将风险降至最低。
2.2 范围应急预案适用于变电站内部和外部各种突发事件，包括但不限于以下情况：1.火灾2.爆炸3.短路4.停电5.其他未知事件。
2.3 程序预案程序组成为识别隐患、预警警戒、应急处置、善后处理四个步骤。
（1）识别隐患设备管理人员需要对发生突发事件的隐患进行及时评估。
这包括检查安全措施的有效性、潜在隐患、紧急维修计划或紧急关闭和排除异常动力或电力设备。
（2）预警警戒当有突发事件发生时，需要立即触发警告和报警系统，并通知值班人员和指挥中心。
值班人员必须及时出现在现场，评估事件的性质、范围和可能的危险因素。
（3）应急处置接下来是应急处置，这个步骤的目标是保护现场人员和设备，控制事件的扩散，并尽快恢复系统的正常运行。
应急处置需要指定一定的人员和资源。
应急设备包括紧急报警器、紧急照明设备、氧气设备、救援工具等。
（4）善后处理发生事件情况后，需要及时对设备进行检修，整个事件也需要在合法范围内进行处理和记录。
三、应急设备3.1 微气象系统微气象系统是应急设备中不可缺少的一部分。
系统包括气象站、风速仪、温湿度传感器、大气压力计等设备。
使用基础、经济的气象放射测量学科技与交叉技术分析传感器将一定条件下的大气底线分析，积累气象数据。
3.2 无刷电机无刷电机广泛应用于变压器、发电机的运动控制。
可以确保稳定的速度，清除传统故障控制中传统梳形槽结构中刷子的负载和振动产生的问题。
并且有助于增加变压器和发电机系统的寿命，在应对紧急情况时起着重要作用。

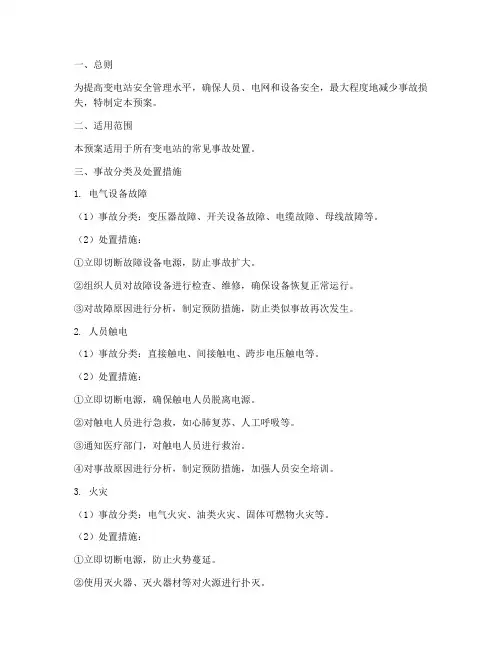

变电站常见事故处置预案
一、总则为提高变电站安全管理水平，确保人员、电网和设备安全，最大程度地减少事故损失，特制定本预案。
二、适用范围本预案适用于所有变电站的常见事故处置。
三、事故分类及处置措施1. 电气设备故障（1）事故分类：变压器故障、开关设备故障、电缆故障、母线故障等。
（2）处置措施：①立即切断故障设备电源，防止事故扩大。
②组织人员对故障设备进行检查、维修，确保设备恢复正常运行。
③对故障原因进行分析，制定预防措施，防止类似事故再次发生。
2. 人员触电（1）事故分类：直接触电、间接触电、跨步电压触电等。
（2）处置措施：①立即切断电源，确保触电人员脱离电源。
②对触电人员进行急救，如心肺复苏、人工呼吸等。
③通知医疗部门，对触电人员进行救治。
④对事故原因进行分析，制定预防措施，加强人员安全培训。
3. 火灾（1）事故分类：电气火灾、油类火灾、固体可燃物火灾等。
（2）处置措施：①立即切断电源，防止火势蔓延。
②使用灭火器、灭火器材等对火源进行扑灭。
③组织人员疏散，确保人员安全。
④对火灾原因进行分析，制定预防措施，加强防火检查。
4. 气体泄漏（1）事故分类：氧气、氮气、氢气等气体泄漏。
（2）处置措施：①立即切断泄漏源，防止气体继续泄漏。
②对泄漏区域进行通风，降低气体浓度。
③对泄漏原因进行分析，制定预防措施，加强设备检查。
5. 雷击（1）事故分类：直接雷击、感应雷击等。
（2）处置措施：①加强防雷设施建设，提高防雷能力。
②在雷雨天气，加强设备巡视，发现异常情况及时处理。
③对雷击原因进行分析，制定预防措施，提高设备抗雷击能力。
6. 自然灾害（1）事故分类：洪水、地震、台风等自然灾害。
（2）处置措施：①加强自然灾害预警，及时采取应对措施。
②组织人员疏散，确保人员安全。
③对受损设备进行抢修，尽快恢复供电。
④对自然灾害原因进行分析，制定预防措施，提高变电站抗灾能力。
四、事故报告与处理1. 事故发生后，立即向相关部门报告，包括事故发生时间、地点、原因、损失等。
变电站设备监控信息处置原则
变电站设备监控信息处置原则1.及时性原则：变电站设备监控信息的处置应该及时进行，以确保故障能够及时得到发现和解决。
对于智能监测系统上报的告警信息，应立即进行处理，并进行相应的处理措施。
2.安全性原则：变电站是电网的重要节点，设备监控信息的处置应以保障变电站设备和人员安全为中心。
对于安全方面的问题，应首先采取紧急措施，以防止造成进一步的损失。
3.精确性原则：变电站设备监控信息处置应具有高度的准确性，以确保准确地判断设备的运行状态并判断问题的严重程度。
这包括准确地识别告警，判断故障的类型和位置，以及预测故障的可能性和影响。
4.经济性原则：变电站设备监控信息的处置应以经济效益为出发点，采取合理的措施和手段来解决问题。
在确定处理措施时，应综合考虑成本、效率和可行性等因素，以达到最佳的经济效果。
5.预防性原则：除了及时处理当前的故障和告警信息外，应采取措施预防未来可能出现的故障。
这包括定期进行设备巡检、定期更新设备监测系统、进行预测维护等，以提前发现潜在问题并加以解决。
6.高效性原则：变电站设备监控信息的处置应高效进行，以尽快地恢复设备的正常运行。
对于故障设备，应及时找出原因并采取合适的修复措施，以减少停电时间和影响范围。
7.可追溯性原则：变电站设备监控信息处置的过程应有完整的记录，以便追溯问题的处理过程和结果。
这样可以对处理结果进行评估和分析，为今后的工作提供经验和教训。
总之，变电站设备监控信息处置原则应以及时、安全、精确、经济、预防、高效和可追溯为基本要求，以保障设备运行的安全稳定和电网的正常运行。
同时，还应根据不同的故障和告警情况，采取相应的处理措施，确保问题能够得到有效解决。
500kV变电站典型监控信息处置
附件1500kV变电站典型监控信息处置手册（征求意见稿）国家电网公司2012年12月目录1 断路器 (1)1.1 SF6断路器 (1)1.1.1 ××断路器SF6气压低告警 (1)1.1.2 ××断路器SF6气压低闭锁 (1)1.2 液压机构 (2)1.2.1 ××断路器油压低分合闸总闭锁 (2)1.2.2 ××断路器油压低合闸闭锁 (3)1.2.3 ××断路器油压低重合闸闭锁 (4)1.2.4 ××断路器油压低告警 (5)1.2.5 ××断路器N2泄漏告警 (6)1.2.6 ××断路器N2泄漏闭锁 (7)1.3 气动机构 (8)1.3.1 ××断路器气压低分合闸总闭锁 (8)1.3.2 ××断路器气压低合闸闭锁 (8)1.3.3 ××断路器气压低重合闸闭锁 (9)1.3.4 ××断路器气压低告警 (10)1.4 弹簧机构 (11)1.4.1 ××断路器弹簧未储能 (11)1.5 机构通用信号 (12)1.5.1 ××断路器本体三相不一致出口 (12)1.5.2 ××断路器加热器故障 (13)1.5.3 ××断路器储能电机故障 (13)1.6 控制回路 (14)1.6.1 ××断路器第一（二）组控制回路断线 (14)1.6.2 ××断路器第一（二）组控制电源消失 (15)2 GIS(HGIS) (16)2.1 ××气室SF6气压低告警（指刀闸、母线TV、避雷器等气室） (16)2.2 ××断路器汇控柜交流电源消失 (17)2.3 ××断路器汇控柜直流电源消失 (17)3 隔离开关 (18)3.1 ××隔离开关电机电源消失 (18)3.2 ××隔离开关电机故障 (19)3.3 ××隔离开关加热器故障 (19)4 电压、电流互感器 (20)4.1 ××电流互感器SF6压力低告警 (20)4.2 ××TV保护二次电压空开跳开 (21)5 主变 (21)5.1 冷却器 (21)5.1.1 ××主变冷却器电源消失 (21)5.1.2 ××主变冷却器故障 (22)5.1.3 ××主变冷却器全停延时出口 (23)5.1.4 ××主变冷却器全停告警 (24)5.2 本体信息 (25)5.2.1 ××主变本体重瓦斯出口 (25)5.2.2 ××主变本体轻瓦斯告警 (26)5.2.3 ××主变本体压力释放告警 (27)5.2.4 ××主变本体压力突变告警 (28)5.2.5 ××主变本体油温高告警2 (28)5.2.6 ××主变本体油温高告警1 (29)5.2.7 ××主变本体油位告警 (30)5.3 有载调压 (30)5.3.1 ××主变有载重瓦斯出口 (30)5.3.2 ××主变有载轻瓦斯告警 (31)5.3.3 ××主变有载压力释放告警 (31)5.3.4 ××主变有载油位告警 (32)6 高抗 (32)6.1 ××高抗本体重瓦斯出口 (32)6.2 ××高抗本体轻瓦斯告警 (33)6.3 ××高抗本体压力释放告警 (34)6.4 ××高抗本体油温高告警2 (35)6.5 ××高抗本体油温高告警1 (35)6.6 ××高抗本体油位告警 (36)7 断路器保护 (37)7.1 ××断路器失灵保护出口 (37)7.2 ××断路器重合闸出口 (37)7.3 ××断路器保护装置异常 (38)7.4 ××断路器保护装置故障 (39)8 主变保护 (39)8.1 ××主变差动保护出口 (39)8.2 ××主变××侧后备保护出口 (40)8.3 ××主变××侧过负荷出口 (41)8.4 ××主变××侧过负荷告警 (42)8.5 ××主变过励磁保护出口 (42)8.6 ××主变保护装置告警 (43)8.7 ××主变保护装置故障 (44)8.8 ××主变保护TV断线 (44)8.9 ××主变保护TA断线 (45)9 高抗保护 (46)9.1 ××高抗主保护出口 (46)9.2 ××高抗保护TA异常告警 (47)9.3 ××高抗保护TV异常告警 (47)9.4 ××高抗保护装置故障 (48)9.5 ××高抗保护装置告警 (48)10 线路保护 (49)10.1 ××线路第一（二）套保护出口 (49)10.2 ××线路第一（二）套保护远跳就地判别出口 (50)10.3 ××线路第一（二）套保护通道异常 (50)10.4 ××线路第一（二）套保护远跳发信 (51)10.5 ××线路第一（二）套保护远跳收信 (52)10.6 ××线路第一（二）套保护保护TA断线 (52)10.7 ××线路第一（二）套保护保护TV断线 (53)10.8 ××线路第一（二）套保护装置故障 (54)10.9 ××线路第一（二）套保护装置告警 (54)11 500kV母差保护 (55)11.1 ××母线第一（二）套母差保护出口 (55)11.2 ××母线第一（二）套母差保护TA断线 (56)11.3 ××母线第一（二）套母差保护装置异常 (57)11.4 ××母线第一（二）套母差保护装置故障 (57)12 220kV母差保护 (58)12.1 ××母线第一（二）套母差保护出口 (58)12.2 ××母线第一（二）套失灵保护出口 (59)12.3 ××母线第一（二）套母差保护TA断线告警 (60)12.4 ××母线第一（二）套母差保护TV断线告警 (60)12.5 ××母线第一（二）套母差保护装置异常 (61)12.6 ××母线第一（二）套母差保护装置故障 (62)13 电容器、电抗器 (62)13.1 ××电容器/电抗器保护出口 (62)13.2 ××电容器/电抗器保护装置异常 (63)13.3 ××电容器/电抗器保护装置故障 (63)14 测控装置 (64)14.1 ××测控装置异常 (64)14.2 ××测控装置通信中断 (65)15 直流系统 (65)15.1 直流接地 (65)15.2 直流系统异常 (66)15.3 直流系统故障 (67)16 交流系统 (67)16.1 站用电××母线失电 (67)16.2 站用变备自投动作 (68)16.3 交流逆变电源异常 (68)16.4 交流逆变电压故障 (69)17 消防系统 (70)17.1 火灾告警装置异常 (70)17.2 火灾告警装置告警 (70)500kV变电站典型监控信息处置手册（征求意见稿）1断路器1.1SF6断路器1.1.1××断路器SF6气压低告警信息释义：监视断路器本体SF6压力数值。

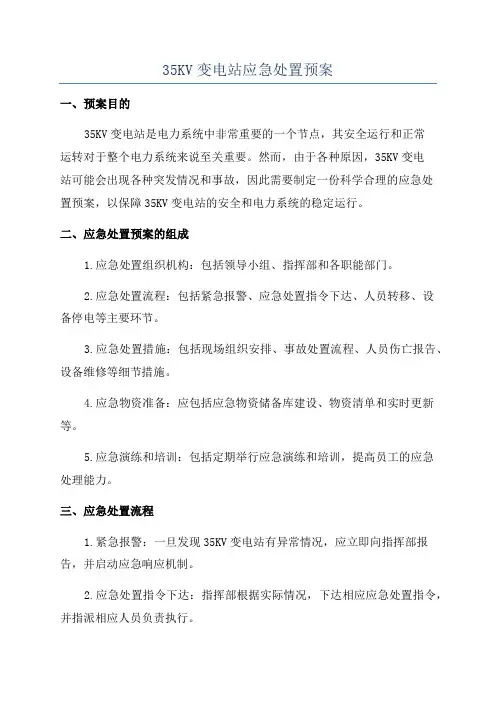

35KV变电站应急处置预案
35KV变电站应急处置预案一、预案目的35KV变电站是电力系统中非常重要的一个节点，其安全运行和正常运转对于整个电力系统来说至关重要。
然而，由于各种原因，35KV变电站可能会出现各种突发情况和事故，因此需要制定一份科学合理的应急处置预案，以保障35KV变电站的安全和电力系统的稳定运行。
二、应急处置预案的组成1.应急处置组织机构：包括领导小组、指挥部和各职能部门。
2.应急处置流程：包括紧急报警、应急处置指令下达、人员转移、设备停电等主要环节。
3.应急处置措施：包括现场组织安排、事故处置流程、人员伤亡报告、设备维修等细节措施。
4.应急物资准备：应包括应急物资储备库建设、物资清单和实时更新等。
5.应急演练和培训：包括定期举行应急演练和培训，提高员工的应急处理能力。
三、应急处置流程1.紧急报警：一旦发现35KV变电站有异常情况，应立即向指挥部报告，并启动应急响应机制。
2.应急处置指令下达：指挥部根据实际情况，下达相应应急处置指令，并指派相应人员负责执行。
3.人员转移：根据应急处置指令，组织人员迅速撤离现场，确保人员安全。
4.设备停电：指定专人负责切断电源，停止35KV变电站供电，以防止事故扩大。
5.事故处置流程：根据具体事故情况，执行相应的事故处置流程，确保迅速有效地消除事故隐患。
6.人员伤亡报告：及时向上级报告人员伤亡情况，做好相关记录，并根据需要启动伤亡事故调查程序。
7.设备维修：事故后，应根据损坏情况安排相应的设备维修工作，确保设备能够尽快修复并重新投入使用。
四、应急处置措施1.现场组织安排：根据具体情况，合理组织现场人员，确保其安全，并指派专人负责现场指挥和协调。
2.事故处置流程：根据事故性质和紧急程度，组织人员按照相应的处置流程进行事故处理。
3.人员伤亡报告：如有人员伤亡，应立即向上级报告，并组织相关人员进行救援工作。
4.设备维修：事故后，应及时组织设备维修工作，确保设备能够尽快恢复正常运行。
变电站应急处置预案
一、总则为提高变电站应对突发事件的能力，确保电力系统安全稳定运行，保障人民生命财产安全，根据国家有关法律法规和电力行业相关规定，结合本变电站实际情况，特制定本预案。
二、适用范围本预案适用于本变电站内发生的各类突发事件，包括但不限于以下情况：1. 电力设备故障引起的停电、跳闸；2. 变电站火灾、爆炸等安全事故；3. 突发自然灾害（如洪水、地震、台风等）对变电站的影响；4. 突发公共卫生事件对变电站的影响；5. 其他可能对变电站造成严重影响的突发事件。
三、组织机构及职责1. 成立变电站应急处置领导小组，负责统一指挥、协调和调度应急处置工作。
2. 紧急处置领导小组下设以下工作组：（1）应急指挥组：负责制定应急预案，组织应急处置，协调各部门、各单位开展工作。
（2）现场处置组：负责现场救援、事故处理、设备抢修等工作。
（3）信息报送组：负责及时收集、汇总、上报应急处置信息。
（4）后勤保障组：负责保障应急处置所需的物资、设备、交通工具等。
四、应急处置措施1. 电力设备故障引起的停电、跳闸（1）值班人员立即启动应急预案，报告应急处置领导小组。
（2）现场处置组迅速赶赴现场，检查故障原因，采取相应措施进行处理。
（3）若故障无法及时排除，启动备用电源，确保重要用户供电。
（4）恢复正常供电后，对故障设备进行检修，确保电力系统安全稳定运行。
2. 变电站火灾、爆炸等安全事故（1）值班人员立即启动应急预案，报告应急处置领导小组。
（2）现场处置组迅速组织人员疏散，确保人员安全。
（3）启动消防设施，进行灭火救援。
（4）配合消防部门调查事故原因，查明责任。
（5）恢复正常后，对事故现场进行清理，防止次生灾害。
3. 突发自然灾害对变电站的影响（1）值班人员立即启动应急预案，报告应急处置领导小组。
（2）现场处置组迅速评估灾害影响，采取应急措施，确保设备安全。
（3）组织人员转移重要物资，防止损失扩大。
（4）恢复正常后，对受损设备进行检修，确保电力系统安全稳定运行。
变电站典型事故处理预案
一、总则为确保变电站运行安全，提高事故应急处理能力，最大程度地减少事故损失，特制定本预案。
二、适用范围本预案适用于变电站内发生的各类典型事故，包括但不限于以下情况：1. 设备故障；2. 电力系统故障；3. 自然灾害；4. 误操作；5. 其他突发事件。
三、组织机构及职责1. 成立变电站事故应急处理小组，负责事故应急处理工作的组织、协调和指挥。
2. 小组成员职责：（1）组长：负责事故应急处理工作的全面指挥和协调，确保事故处理工作有序进行。
（2）副组长：协助组长开展工作，负责事故处理现场的协调和指挥。
（3）技术负责人：负责事故原因分析、技术指导和事故处理方案的制定。
（4）现场指挥：负责事故现场的组织、协调和指挥。
（5）应急保障组：负责事故应急物资、设备的调配和保障。
四、事故处理流程1. 事故报告：发现事故后，立即向事故应急处理小组报告，内容包括事故时间、地点、原因、影响等。
2. 事故响应：事故应急处理小组接到报告后，立即启动应急预案，组织人员进行事故处理。
3. 事故处理：（1）现场指挥根据事故情况，制定事故处理方案，并组织实施。
（2）技术负责人负责事故原因分析，提出技术指导和建议。
（3）应急保障组负责事故应急物资、设备的调配和保障。
4. 事故恢复：事故处理后，组织人员进行事故现场清理和设备恢复。
5. 事故总结：事故处理后，对事故原因、处理过程、经验教训进行总结，完善应急预案。
五、典型事故处理措施1. 设备故障：（1）立即切断故障设备电源，防止事故扩大。
（2）检查故障设备，排除故障原因。
（3）恢复正常运行，确保电力供应。
2. 电力系统故障：（1）迅速启动备用设备，保障电力供应。
（2）检查故障原因，采取措施消除故障。
（3）恢复正常运行，确保电力供应。
3. 自然灾害：（1）立即启动应急预案，组织人员进行救援和抢修。
（2）根据灾害情况，采取相应措施，保障人员和设备安全。
（3）恢复正常运行，确保电力供应。
4. 误操作：（1）立即停止误操作，防止事故扩大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解SF6压力值；了解现场处置的基本情况和处置原则；
2）加强断路器SF6压力信号监视
运维单位
现场检查并采取措施进行处置
1.1.2
××断路器SF6低气压闭锁
监视断路器本体SF6数值，反映断路器绝缘情况。SF6压力降低，密度继电器动作
2）根据处置方式制定相应的监控措施，及时掌握N-1后设备运行情况
运维单位
现场检查并采取措施进行处置
1.1.3
XX开关、刀闸气室补气信号
监视断路器和刀闸本体SF6压力数值，反映断路器绝缘情况。SF6气体压力降低到报警值，密度继电器动作发报警信号，需要补气。
1）断路器有泄漏点，压力降低到报警值；
2）密度继电器损坏；
2）密切监视油压，并立即上报调度，等候处理；
3)如果是油压表或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解液压机构油压表压力值；了解现场处置的基本情况和处置原则；
2）加强断路器液压机构相关信号监视，及时掌握N-1后设备运行情况
调度员
核对电网运行方式，做好N-1事故预想
1）现场检查压力表，检查信号报出是否正确，检查断路器操作机构是否存在漏油；
2）检查柜内储能电源，空开是否断开，经检查无其他异常时可试合一次；
3）密切监视油压，并立即上报调度，等候处理；
4)如果是油压表或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
运维单位
现场检查并采取措施进行处置
1.2
液压机构
1.2.1
××断路器油压低告警
油压下降到低于告警值，压力继电器动作发出告警信号
1）液压系统内部有泄漏；
2）外部泄漏；
3）液压操作控制回路故障或启动回路故障；
4）油泵故障或交直流电源消失；
5)微动开关卡涩
如果油压继续下降，可能会发生闭锁重合闸，闭锁分、合闸，与本断路器有关设备故障时将扩大事故范围
运维单位
现场检查并采取措施进行处置
1.2.3
××断路器油压低闭锁合闸
当油压下降到闭锁合闸值时，合闸闭锁继电器动作，发出信号并闭锁合闸
1）液压系统内部有泄漏；
2）外部泄漏；
3）液压操作控制回路故障或启动回路故障；
4.4保护装置
6线路保护45
7母差保护52
8备自投57
9电容器、电抗器60
10监控系统62
11消弧线圈63
12直流系统67
13交流系统70
14消防系统72
15时间同步装置73
16低周减载装置73
序号
信号名称
释义
产生原因
后果
处置分工界面
处置原则
1
断路器
1.1
SF6开关
1.1.1
××断路器SF6低气压报警
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解液压机构油压表压力值；了解现场处置的基本情况和处置原则；
2）加强断路器液压机构相关信号监视，及时掌握N-1后设备运行情况
运维单位
现场检查并采取措施进行处置
1.2.2
××断路器油压低闭锁重合闸
当油压下降到闭锁重合闸值时，重合闸闭锁继电器动作，发出信号并闭锁重合闸
1）断路器有泄漏点，压力降低到闭锁值；
2）密度继电器损坏；
3）二次回路故障
造成断路器分合闸闭锁，如果此时与本断路器有关设备故障，则断路器拒动，扩大事故范围
调度员
核对电网运行方式，下达处置调度指令
1）进入开关室前，应检查开关室含氧仪指示值，宜通风15min，做好防毒、防爆安全措施；检查现场SF6密度，检查信号报出是否正确，是否有漏气；
变电站典型监控信息释义及处置预案
国网浙江磐安县供电公司调度控制分中心
2014年12月
1断路器4
1.1 SF6开关
1.2液压机构
1.3气动机构
1.4弹簧机构
1.5机构异常信号
1.6控制回路
1.7保护
2隔离开关15
3电流、电压互感器16
4 GIS设备18
5主变27
4.1冷却器状态
4.2本体信息
4.3有载调压
2）如果有漏气现象，SF6压力低闭锁了，应采取断开断路器控制电源、断路器机构储能电源的措施，并立即上报调度，同时制定隔离措施和方案；
3)如果是密度继电器或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解SF6压力值；了解现场处置的基本情况和处置原则。
调度员
核对电网运行方式，做好N-1事故预想
1）检查现场压力表，检查信号报出是否正确，是否有漏气，检查前做好防毒、防爆安全措施；
2）如果检查没有漏气，是由于运行正常压力降低或者温度变化引起压力变化造成，则由专业人员带电补气；
3）如果有漏气现象，则应密切监视断路器SF6压力值，并立即上报调度，等候处理；
监视断路器本体SF6压力数值，反映断路器绝缘情况。SF6气体压力降低到报警值，密度继电器动作发报警信号
1）断路器有泄漏点，压力降低到报警值；
2）密度继电器损坏；
3）二次回路故障；
4）根据SF6压力温度曲线，温度变化时，SF6压力值变化
如果处理不及时，断路器SF6气体继续泄漏到闭锁值，会造成断路器分合闸闭锁
3）如果有漏气现象，则应密切监视断路器SF6压力值，并立即上报调度，等候处理；
4)如果是密度继电器或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障
设备监控值班员
上报调度，通知运维单位。采取相应的措施：
1）了解SF6压力值；了解现场处置的基本情况和处置原则；
2）加强断路器SF6压力信号监视
3）二次回路故障；
4）根据SF6压力温度曲线，温度变化时，SF6压力值变化
如果处理不及时，断路器SF6气体继续泄漏到闭锁值，会造成断路器分合闸闭锁
调度员
核对电网运行方式，做好N-1事故预想
1）检查现场压力表，检查信号报出是否正确，是否有漏气，检查前做好防毒、防爆安全措施；
2）如果检查没有漏气，是由于运行正常压力降低或者温度变化引起压力变化造成，则由专业人员带电补气；
1）液压系统内部有泄漏；来自2）外部泄漏；3）液压操作控制回路故障或启动回路故障；
4）微动开关卡涩
当线路发生故障时，开关跳闸后无法重合，造成线路停电
调度员
核对电网运行方式，下达处置调度指令
1）现场检查压力表，检查信号报出是否正确，检查断路器操作机构是否存在漏油，若压力降低到闭锁重合闸，向调度申请停用重合闸装置；
