配电箱日检查表
4、配电箱安全检查表
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目
检查地点： 检查时间：
序号
配电箱（柜、板）检查内容
检查结果
责任人
检查人
是
否
1
箱（柜、板）符合作业环境要求
2
箱（柜、板）内外整洁、完好、无杂物、无积水，有足够的操作空间，符合安全规程要求
3
箱（柜、板）体PE可靠
4
各种电气元件及线路接触良好，连接可靠，无严重发热烧损现象
5
箱（柜、板）内插座接线正确，并配有漏电保护器
6
保护装置齐全，与负载匹配合理
7
外露带电部分屏护完好
8
编号、识别标记齐全，醒目

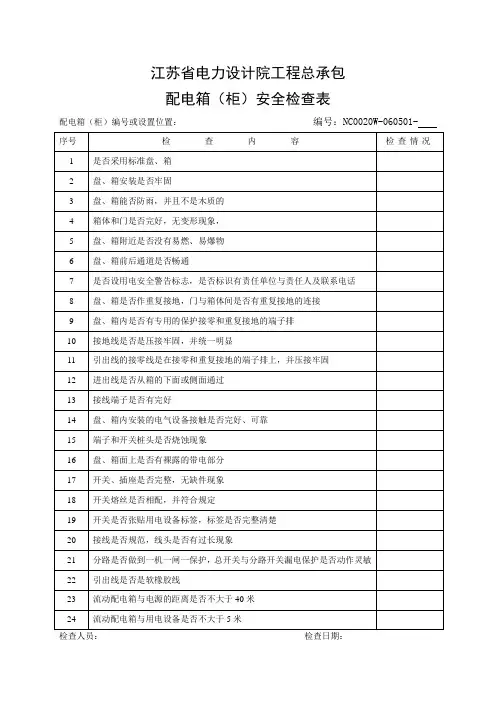

安全检查表-配电箱(柜)安全检查表
配电箱（柜）安全检查表
配电箱（柜）编号或设置位置：编号：NC0020W-060501-
序号
检查内容
检查情况
1
是否采用标准盘、箱
2
盘、箱安装是否牢固
3
盘、箱能否防雨，并且不是木质的
4
箱体和门是否完好，无变形现象，
5
盘、箱附近是否没通
7
是否设用电安全警告标志，是否标识有责任单位与责任人及联系电话
23
流动配电箱与电源的距离是否不大于40米
24
流动配电箱与用电设备是否不大于5米
检查人员： 检查日期：
8
盘、箱是否作重复接地，门与箱体间是否有重复接地的连接
9
盘、箱内是否有专用的保护接零和重复接地的端子排
10
接地线是否是压接牢固，并统一明显
11
引出线的接零线是在接零和重复接地的端子排上，并压接牢固
12
进出线是否从箱的下面或侧面通过
13
接线端子是否有完好
14
盘、箱内安装的电气设备接触是否完好、可靠
15
端子和开关桩头是否烧蚀现象
16
盘、箱面上是否有裸露的带电部分
17
开关、插座是否完整，无缺件现象
18
开关熔丝是否相配，并符合规定
19
开关是否张贴用电设备标签，标签是否完整清楚
20
接线是否规范，线头是否有过长现象
21
分路是否做到一机一闸一保护，总开关与分路开关漏电保护是否动作灵敏
22
引出线是否是软橡胶线
配电箱检查表
配电箱检查表
（原创版）
目录
1.配电箱检查的重要性
2.配电箱检查表的内容
3.配电箱检查表的使用方法
4.配电箱检查的注意事项
正文
【配电箱检查的重要性】
配电箱是电力系统中的重要组成部分，它负责接收、分配和控制电力。
因此，配电箱的安全运行对电力系统的稳定性和安全性至关重要。
定期检查配电箱可以及时发现潜在的问题，防止事故的发生，保证电力系统的正常运行。
【配电箱检查表的内容】
配电箱检查表一般包括以下内容：
1.配电箱外观检查：检查配电箱是否有破损、变形、锈蚀等情况。
2.配电箱内部检查：检查配电箱内部的电气设备是否正常，接线是否牢固，是否有过热、烧损等情况。
3.配电箱保护装置检查：检查配电箱的保护装置是否正常，如漏电保护器、过载保护器等。
4.配电箱接地检查：检查配电箱的接地装置是否良好，接地电阻是否在规定范围内。
【配电箱检查表的使用方法】
1.根据配电箱检查表的内容，逐一进行检查。
2.对于发现的问题，应立即进行整改。
3.检查结束后，应将检查结果记录在检查表上，并保存。
【配电箱检查的注意事项】
1.检查时应穿戴好防护设备，如绝缘手套、绝缘鞋等。
2.检查时应切断电源，以保证安全。
配电箱巡查记录表
配电箱巡查记录表本表由项目部在施工时每日组织巡查并做好记录。
停工或暂停使用的，应切断供电并注明情况。
检查项目中合格的打“√”，不合格打“×”并及时进行整修或更换，消除隐患。
检查人为值守电工，须亲自亲笔签名，不得代签。
安全员及时督促并巡检记录情况及维修情况，严禁多日一检或一次多签。
每月1日时，更改本月检查记录新表，并将上月检查记录表废旧放进安全管理资料，严禁随意弃置。
项目名称：年门锁1日2日3日4日5日6日7日8日9日10日11日12日13日14日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日配电箱编号：检密项目需维修项是电源保险隔离中剧箱内出入防水箱内检查人签名插座开关装置开关线接线线性能杂物否已经维修①主元件记录型号规格出厂编号生产日期生产厂附注②一般检查检查项目检查结果处理方式复查结果主元件型号规格符合要求装配零部件规格符合要求导线与电缆的布置恰当、合理安装螺钉、轴销、挡卡等完整牢固电镀、涂覆层无破损开裂铭牌与标志内容正确、完整、清晰各元件机架中剧及门的中剧符合要求门、仪表板及二次元件安装平直整齐柜排序、联络恰当，各封板加装有误防护等级满足技术要求柜内洁净，并无异物，绝缘件表面经酒精冲洗③机械操作对安装在柜内的开关电器及所有手动操作部件，如主开关等，均操作5次，其机构动作应可靠，正常。
变压机构符合要求同类手车互换性好，识别装置正确有效。
④母线检查母线规格合乎技术建议母线表面处理符合要求，搭接面有防电化腐蚀措施母线相序恰当、漆色光滑、恰当、整齐母线联接正确，螺栓规格、数量、紧固力符合要求避免构成滑动磁通电路措施符合要求接地线连接部位截面、位置正确接点并无额外形变⑤绝缘检查主回路、辅助回路绝缘距离及爬距符合要求主电路对地工频耐压正常（2500v,1s）主回路每个极与接地的所有其它极之间耐压正常（2500v,1s）辅助电路对地工频耐压正常（2320v,1s）带电部件和用金属箔裹缠的绝缘操作手柄之间（3750v,1s）相对地绝缘电阻≥1kω/v⑥二次检查模拟动作试验正确导线规格符合要求铜接头牢固可靠，羊眼形接头方向、垫圈正确元件标签恰当、整齐、稳固导线穿越金属隔板有防护措施⑦维护电路有效性检查加装支架与主中剧排在间接地电阻（≤100mω）柜后门与主接地排间接地电阻（≤100mω）端子架与主中剧排在间接地电阻（≤100mω）功能单元仪表门与主接地排间接地电阻（≤100mω）⑧其它项目铭牌项目齐全，内容与技术建议一致。

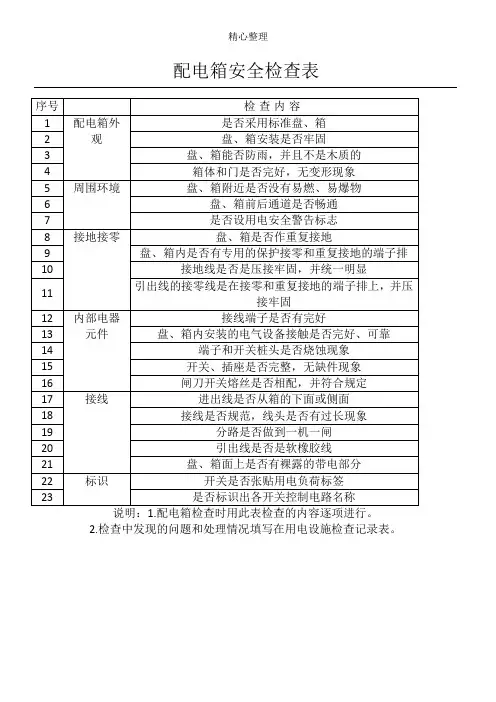

配电箱安全检查表格模板
序号
检查内容
1
配电箱外观
是否采用标准盘、箱
2
盘、箱安装是否牢固
3
盘、箱能否防雨，并且不是木质的
4
箱体和门是否完好，无变形现象
5
周围环境
盘、箱附近是否没有易燃、易爆物
6
盘、箱前后通道是否畅通
7
是否设用电安全警告标志
8
接地接零
盘、箱是否作重复接地
9
盘、箱内是否有专用的保护接零和重复接地的端子排
18
接线是否规范，线头是否有过长现象
19
分路是否做到一机一闸
20
引出线是否是软橡胶线
21
盘、箱面上是否有裸露的带电部分
22
标识
开关是否张贴用电负荷标签
23
是否标识出各开关控制电路名称
说明：1.配电箱检查时用此表检查的内容逐项进行。
2.检查中发现的问题和处理情况填写在用电设施检查记录表。
10
接地线是否是压接牢固，并统一明显
11
引出线的接零线是在接零和重复Βιβλιοθήκη 地的端子排上，并压接牢固12
内部电器元件
接线端子是否有完好
13
盘、箱内安装的电气设备接触是否完好、可靠
14
端子和开关桩头是否烧蚀现象
15
开关、插座是否完整，无缺件现象
16
闸刀开关熔丝是否相配，并符合规定
17
接线
进出线是否从箱的下面或侧面
电工每日检查表
配电箱电工每日检查表
施工单位：惠州市东江建筑安装工程有限公司 工程名称：惠州市大亚湾澳头中心幼儿园项目
日期 漏电开关 保护接地 工作零线 电箱门 检查人 备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
注：合格打√不合格打×
配电箱电工每日检查表
施工单位：惠州市东江建筑安装工程有限公司 工程名称：惠州市大亚湾澳头中心幼儿园项目
日期 漏电开关 保护接地 工作零线 电箱门 检查人 备注
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
注：合格打√不合格打×
配电箱电工每日检查表
施工单位：惠州市东江建筑安装工程有限公司 工程名称：惠州市大亚湾澳头中心幼儿园项目
日期 漏电开关 保护接地 工作零线 电箱门 检查人 备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
注：合格打√不合格打×
配电室安全检查表
配电室安全检查表
以下是一份配电室安全检查表的示例：
1. 电源总开关和断路器：
- 检查总开关和断路器是否在完好无损的状态。
- 确保总开关处于关闭位置，可以进行维护或修理时。
- 检查断路器是否正确标记，并确保其正常工作。
2. 电源线和插座：
- 检查电源线是否磨损、断裂或损坏。
- 确保插座安装牢固，没有松动或裂缝。
- 检查插座是否有过载的迹象。
3. 照明设施：
- 检查配电室内的照明设施是否正常工作。
- 检查照明设施的电线和灯具是否安全接地，不被其他物体遮挡。
4. 配电箱和控制板：
- 检查配电箱和控制板上的开关和按钮是否正常工作。
- 确保配电箱和控制板上的标识清晰可读。
5. 温度和湿度：
- 测量配电室的温度和湿度，确保在正常范围内。
- 检查是否有水或湿气进入配电室。
6. 网络管理：
- 检查电脑网络设备和服务器的电源线和插座是否安全。
- 确保网络设备符合安全标准，并且摆放整齐。
7. 灭火设备：
- 检查配电室内的灭火器是否在有效期内，并且易于访问。
- 定期维护和测试灭火器，确保其正常工作。
8. 紧急疏散通道：
- 确保配电室周围没有堆放杂物，可以自由通行。
- 检查紧急疏散标志和指示灯是否清晰可见。
9. 定期检查和维护：
- 进行定期检查和维护，确保配电室设施的正常运行。
- 记录检查和维护的日期和结果。
请注意，以上仅为示例，具体的配电室安全检查表可根据实际情况进行调整和修改。
配电箱每日检查记录
配电箱每日检查记录引言概述：配电箱是电力系统中重要的组成部分，负责电能的分配和保护。
为了确保配电箱的正常运行和安全性，每日检查记录是必不可少的。
本文将详细介绍配电箱每日检查的内容和步骤，以确保配电箱的安全和可靠运行。
一、外观检查1.1 检查箱体外观配电箱外观应无明显损坏、变形、腐蚀等情况。
检查箱体是否有裂缝、漏水等现象，确保箱体完整性和防护等级。
1.2 检查门锁和密封检查配电箱门锁是否完好，密封是否紧密。
确保配电箱门能够有效关闭，防止外界灰尘、湿气等进入箱体，避免影响设备的正常运行。
1.3 清洁配电箱外部定期清洁配电箱外部，确保箱体表面干净整洁。
清除灰尘和杂物，避免影响散热和影响设备的正常工作。
二、电气连接检查2.1 检查主断路器检查主断路器的工作状态，确保其正常开关和断开电路。
观察断路器是否有异常声响或发热现象，确保其可靠性和稳定性。
2.2 检查保险丝和熔断器检查保险丝和熔断器是否完好，无断裂或烧毁现象。
确保保险丝和熔断器的额定电流与负载匹配，以保护电路和设备的安全。
2.3 检查接线端子检查配电箱内的接线端子是否松动或腐蚀。
确保接线端子紧固可靠，无异常发热现象。
必要时，进行紧固和清洁处理，以保证电气连接的稳定性。
三、设备运行状态检查3.1 检查电流表和电压表检查电流表和电压表的读数是否正常，确保电流和电压在额定范围内。
观察仪表是否有异常跳动或指示不准确的情况，及时进行维修或更换。
3.2 检查设备运行噪音观察配电箱内设备的运行噪音是否正常，如有异常噪音，及时进行检修。
确保设备正常运行，避免因异常噪音引发的故障。
3.3 检查设备散热情况观察配电箱内设备的散热情况，确保设备正常散热。
清除设备表面的灰尘和杂物，保持良好的散热环境，避免设备过热引发的故障。
四、安全保护检查4.1 检查漏电保护器检查漏电保护器的工作状态，确保其正常运行。
观察指示灯是否正常亮起，测试漏电保护器的动作时间和动作电流，确保其可靠性和灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱日检查表
项目：海尔全球创新模式研究中心幕墙工程 时间：
2015年9月
日期 正常与否 故障原因及排除情况 电工签字 备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
注：现场电工需每天上班前对各级配电箱进行检查，发现问题及时解
决，并作好记录。
