计算机网络规划设计与实施解读
计算机网络综合布线的设计与实施要点
计算机网络综合布线的设计与实施要点摘要：随着科技的发展，计算机网络技术已应用于社会各个领域。
综合布线是较为复杂且繁琐的工程，布线的设计与实施是保障网络功能得到实现的基础。
因此，综合布线设计期间要结合施工环境，了解业主对于计算机的服务需求，在实施中要结合实际情况，确保其合理性。
本文结合计算机网络综合布线的特点，分析设计与实施要点。
关键词：计算机；网络；综合布线；设计与施工由于计算机技术的进步，计算机网络已渗透到社会的各个领域。
要保证计算机网络的实现，综合布线发挥着关键作用。
针对综合布线，设计与实施是关键的环节。
为了有效发挥综合布线的作用，有必要对设计与实施进行专门的探讨。
1.网络综合布线的设计1.设计主干网布线在网络主干网线的设计中，需要考虑的问题是保证信息传输的安全性和高效性。
计算机网络包含了多方面的内容，其中功能是要借助网络进行办公、通过网络完成信息的查询、通过网络观看视频。
当前主干网络选择将光纤作为传输媒介，可以细分为多模与单模，前者特点是使用范围广泛，并且综合成本低，易于后期的维护；后者的优点是传播路径较远。
在设计时，选择光纤会结合局域网具有的特征，通常会同时选用这两类光纤。
设计时会在某一个特定单位内部采用多模光纤，而在不同单位间选用单模光纤。
采用这种设计方案不仅节约了成本，还利用到了两种光纤具有的特点，便于后续的使用与维护，在保证经济效益的同时还保障了网络的使用效果。
1.2设计拓扑结构计算机接入网络后，要保证安全可靠地运行，需要将PC连接于LAN，所以需要精心设计服务器，工作站、集成布线，科学选择拓扑。
选择更合适的拓扑要结合计算机网络的特点，使网络节点的数量更少，从而可有效节省各类材料，另外在运行期间受到的干扰影响会较少，可以保证更为可靠的运行。
确定拓扑结构要结合网络协议，有多种类型可供选择，如星形结构、环形结构、混合结构等。
网络拓扑结构要满足多方面的要求，访问边缘一直到核心组件需要通过过会聚层、访问层。
网络规划设计师学习笔记
网络规划设计师学习笔记第1章．计算机网络规划与设计知识设计基础1.1网络基本元素我从XXX网站下载一部电影，这一愿望得以实现，主要依靠一下网络元素的有机结合。
1.2 网络互联设备作为网络规划师，我们着重关心的不是电影的质量，而是各种互联设备的质量。
比如它们的优缺点、工作原理、使用场合等。
这些都是网工的基础，不懂的看书P274-278 和第1章的相关内容。
1.3 网络性能这个很重要，如果不能给客户一个直观的网络性能参数的描述，他们很难采用你的方案，所以，大多数网络改造项目的建议书上，先是用一堆量化的技术参数对你现有网络进行彻头彻尾的“批判”：你的网络啊，响应时间像蜗牛那么慢；链路利用率像失业率那么高，可靠性像党员的党性那么差… 随后就是对他所设计新方案的美妙畅想…所以下面这些参数要熟记于心，常出于口，才能证明你不是一个白丁规划师。
如果在你的规划书中没能找到一个下面的词汇，那你就等同于被捞上来的鱿鱼了，更别说要通过这次考试了。
● 响应时间、延迟响应时间指从客户端发起一个请求开始，到客户端接收到从服务器端返回的响应结束，这个过程所耗费的时间。
它是评估网络用户体验的关键值。
如果点击一幅美女图片，当意淫了半天它还没有出现，这是所有男人都不能容忍的。
数据传输的过程就像小溪中的流水，遇石石拦遇沟沟挡，数据经过每一个设备每一条链路都会造成延迟，如：经过网卡有网卡延迟；经过链路有链路延迟（二层交换环境下的局域网内习惯叫物理介质延迟）；跨过路由器，穿行广域网叫网络延迟；各种服务器要处理得产生服务器延迟。
至于轮询延迟和等待时间只在多个终端通过通信集中器的网络环境里提到，这些延迟加起来就构成了响应时间。
书上把网络结构分成多个层次来讨论延迟问题，有点简单问题复杂化了。
●利用率（CPU利用率、链路利用率）利用率是个左右逢源的技术参数。
例如，某公司把升级网络系统提上日程，让你来评估现有网络并作出规划方案。
如果你发现其某些网络设备（路由器CPU等）的利用率或链路利用率徘徊在百分之一二十左右，你可以给出结论：网络结构不合理，部分网络设备和链路利用率太低，造成网络资源浪费；而如果你发现设备CPU利用率或链路利用率平均在百分之七八十左右，你就可以说：目前网络利用率太高，过于繁忙，不能及时处理突发业务。
计算机网络规划与设计
网络层故障排除
检查IP地址、路由协议等配置，确保网络设备在网络层 正常工作。
ABCD
数据链路层故障排除
检查MAC地址、ARP协议等配置，确保网络设备在数据 链路层正常工作。
传输层故障排除
检查TCP/UDP端口、传输层协议等配置，确保网络设备 在传输层正常工作。
性能优化措施建议
升级网络设备
替换老旧或性能不足的网络设备，以提高网 络整体性能。
设备之间形成一个闭环 ，数据在环中单向传输 。环型拓扑结构简单， 成本低，但网络性能易 受节点故障影响。
所有设备连接在一条总 线上，数据在总线上双 向传输。总线型拓扑结 构简单，成本低，但网 络性能易受总线故障影 响。
树型结构是星型和总线 型结构的扩展，具有层 次结构。树型拓扑结构 易于扩展和管理，但上 层节点的故障会影响下 层节点的通信。
性能需求
明确网络性能指标，如带宽、延迟、抖动、丢包 率等 评估网络在不同负载下的性能表现
制定网络性能测试和验收标准
02
网络拓扑结构设计
拓扑结构类型
星型拓扑
环型拓扑
总线型拓扑
树型拓扑
网状拓扑
所有设备都连接到一个 中心节点，中心节点负 责数据的转发和交换。 这种拓扑结构易于管理 和维护，但中心节点的 故障会导致整个网络瘫 痪。
存储设备功能需求
数据备份与恢复、远程容灾等。
存储设备类型选择
直连存储（DAS）、网络附加存储（NAS）、存储区域网络（SAN）等。
存储设备配置
RAID级别选择、存储池创建与管理、数据备份与恢复策略制定等。
04
网络通信协议与技术选择
TCP/IP协议栈
传输控制协议（TCP）
提供可靠的、面向连接的数据传输服务，确保 数据能够可靠地到达目标。
网络工程规划与设计PPT课件
协议栈设计
04
网络工程实施
现场勘查
对项目现场进行实地勘查，了解现场环境、设施和条件，为后续设计和施工提供依据。
需求分析
与项目委托方进行深入沟通，明确项目的需求、目标和期望，确保网络工程能够满足实际应用需求。
设计方案制定
根据现场勘查和需求分析结果，制定详细的设计方案，包括网络拓扑结构、设备选型、布线规划等。
数据配置
对已配置好的网络进行连通性测试、稳定性测试和性能测试，确保网络运行正常、数据传输可靠。
网络测试
根据安全需求，配置网络设备的安全策略，如防火墙、入侵检测系统等，提高网络安全性。
安全策略配置
数据配置与测试
将各个子系统进行集成，实现数据的共享和交换，形成一个完整的网络系统。
系统集成
对集成后的系统进行整体测试和调试，确保系统运行稳定、功能完善。
WATCHING
感谢您的观看
数据备份与恢复
网络安全规划
03
网络工程设计
物理层设计
总结词
物理层设计是网络工程的基础，主要关注网络设备的物理连接和通信介质。
详细描述
物理层设计包括确定网络设备的物理位置、连接方式、通信介质（如光纤、双绞线、无线等）以及设备间的距离和传输速率。
总结词
物理层设计还需要考虑设备的供电和接地方式，确保设备正常运行。
网络工程规划与设计
contents
目录
网络工程概述 网络工程规划 网络工程设计 网络工程实施 网络工程维护与管理
01
网络工程概述
网络工程定义
定义
网络工程是一门综合性学科，涉及计算机科学、通信工程、电子工程等多个领域，主要研究计算机网络系统的规划、设计、实施和管理。
《网络规划与设计》课程设计指导书(成)
《网络规划与设计》课程设计指导书(成)《计算机网络规划与设计》课程设计说明书(黑体2号)一、课程的性质、目的和任务 (黑体小三)《网络规划与设计》课程是计算机网络工程专业的一门专业实践课，其主要内容是规划和设计一个中小型网络，课程设计所涉及的工作过程主要包括网络工程招标文件的写作、网络工程标书的写作、网络方案的设计、网络方案的推广、网络方案的实现。
通过本课程设计，使学生全面了解和掌握网络工程规划和设计的方法，了解计算机网络工程规划与设计的一般过程，具体包括在自顶向下的网络设计方法中需求分析、逻辑设计、物理设计、优化测试及文档编写，从而可以完成一些类似于校园网或者中小型企业的网络的规划和设计，形成一个详细的设计方案。
要求根据对中小型网络分析，设计与构建的基本技术，基本原理，并且最后形成一个详细的网络规划与设计的文档。
从而提高学生网络工程的应用能力，使学生可以提高学生分析问题和解决问题的能力和团队协作的能力。
14课程目标设计1、能力目标（1）能理解并熟悉常见中小型企业的网络系统集成方案；（2）能独立完成中小型网络设计前需求分析方案的设计，并正确分析需求分析结果；（3）能根据需求分析结构，独立完成中小型网络的设计方案；（4）能根据中小型网络设计方案，独立完成方案的组网与实施；（5）能根据项目需求，依据国家相关规定，协助完成网络标书的写作；2、知识目标（1）掌握网络规划需求分析的方法与技巧；（2）掌握逻辑网络设计的方法；（3）掌握物理网络设计的方法；（4）理解网络标书的格式及书写方法；15应用级的安全性、网络级的安全性、数据级的安全性。
由于办公网络用户离不开与外界进行交流，在享受Internet的服务的同时，防范网络病毒、木马等系统和数据的破坏，防止黑客入侵造成数据丢失或泄密等。
统一性：规划设计办公网络，应统一进行规划，统一设计，分步实施，以方便办公网络的后期管理。
完整性：保证整个办公网络的系统功能、数据安全、网络管理等方面应有充分的保证。

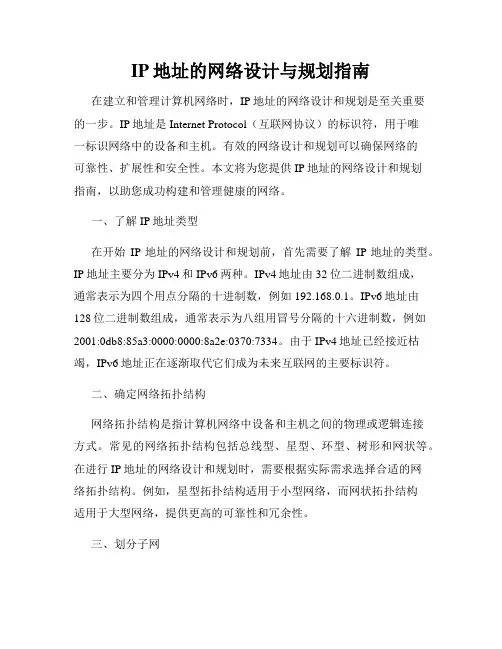

IP地址的网络设计与规划指南
IP地址的网络设计与规划指南在建立和管理计算机网络时，IP地址的网络设计和规划是至关重要的一步。
IP地址是Internet Protocol（互联网协议）的标识符，用于唯一标识网络中的设备和主机。
有效的网络设计和规划可以确保网络的可靠性、扩展性和安全性。
本文将为您提供IP地址的网络设计和规划指南，以助您成功构建和管理健康的网络。
一、了解IP地址类型在开始IP地址的网络设计和规划前，首先需要了解IP地址的类型。
IP地址主要分为IPv4和IPv6两种。
IPv4地址由32位二进制数组成，通常表示为四个用点分隔的十进制数，例如192.168.0.1。
IPv6地址由128位二进制数组成，通常表示为八组用冒号分隔的十六进制数，例如2001:0db8:85a3:0000:0000:8a2e:0370:7334。
由于IPv4地址已经接近枯竭，IPv6地址正在逐渐取代它们成为未来互联网的主要标识符。
二、确定网络拓扑结构网络拓扑结构是指计算机网络中设备和主机之间的物理或逻辑连接方式。
常见的网络拓扑结构包括总线型、星型、环型、树形和网状等。
在进行IP地址的网络设计和规划时，需要根据实际需求选择合适的网络拓扑结构。
例如，星型拓扑结构适用于小型网络，而网状拓扑结构适用于大型网络，提供更高的可靠性和冗余性。
三、划分子网子网划分是将网络划分为多个较小的子网络，以便更好地管理和控制IP地址分配。
可以使用子网掩码来确定IP地址中的网络部分和主机部分。
通过划分子网，可以提高网络的效率、灵活性和安全性。
子网划分还可以帮助减少广播风暴和提供更精确的路由。
四、分配IP地址在进行IP地址的网络设计和规划时，需要规划IP地址的分配方案。
可以使用静态IP地址或动态主机配置协议（DHCP）来分配IP地址。
静态IP地址是手动配置的固定IP地址，适用于服务器和网络设备等重要节点。
DHCP是一种自动分配IP地址的协议，适用于大量客户端设备。
合理的IP地址分配方案可以有效管理IP地址，并确保网络的稳定运行。
计算机网络系统设计方案
计算机网络系统设计方案计算机网络是现代社会的核心基础设施，涉及商业、教育、医疗、娱乐等各个领域。
设计一套稳定、高效的计算机网络系统方案是非常必要的。
一、需求分析在设计计算机系统前，需要首先进行需求分析，明确系统的目标和用户需求。
需求分析包括以下步骤：1、了解用户需求首先，需要了解用户的需求。
这个过程包括与客户交流和访谈，收集用户反馈和想法，并确定用户的需求，以确保设计的系统能够满足用户的需求。
2、识别系统功能其次，需要确定计算机网络系统的功能和用途。
有关方面进行讨论和决策，以确保设计的系统提供所需要的功能和服务。
3、确定性能指标确定系统的性能指标，例如响应时间、容量、吞吐量和稳定性等指标。
二、基础设施设计计算机网络系统是以基础设施为基础的。
因此，必须设计一个稳定，可靠的基础设施来支持整个系统。
基础设施的设计考虑以下因素。
1、服务器服务器是计算机网络系统的核心。
因此，必须选择恰当的服务器来支持系统中的所有应用程序和服务。
2、网络设备网络设备是实现网络的重要组成部分。
必须确定适合系统的网络设备，以确保网络的稳定性和可靠性。
3、网络拓扑网络拓扑指的是网络的逻辑结构。
必须选择适合系统的网络拓扑，以确保网络的可靠性和高性能。
三、网络安全设计网络安全是一个关键问题。
实现网络安全的最佳方法是在系统设计阶段就考虑网络安全性。
网络安全设计的重要部分包括以下几个方面。
1、访问控制访问控制是当前计算机网络中必不可少的一部分。
必须确定恰当的访问控制策略，以确保用户只能访问他们被授权访问的部分。
2、风险评估和管理网络安全方面的风险可能来自内部或外部。
因此，必须进行风险评估和管理，以确保最小化网络攻击和威胁。
3、守护进程和防病毒守护进程和防病毒程序是网络安全的重要组成部分。
必须确保守护进程和防病毒程序在所有系统的节点上运行和更新。
四、网络管理设计网络管理为任何企业内部的计算机网络提供了必要的管理工具。
网络管理设计方案应包括以下几个方面。
工作过程导向的“计算机网络技术”课程整体设计与实施
工作过程导向的“计算机网络技术”课程整体设计与实施［摘要］“计算机网络技术”是邢台职业技术学院计算机应用专业的核心专业课，课程组教师与企业人员合作，以工作过程为导向，以学习性工作任务为载体，进行了课程整体设计与实施，有效培养了学生的综合职业能力。
［关键词］“计算机网络技术”课程工作过程导向任务驱动课程设计计算机网络技术是现代通信技术和计算机技术紧密结合的产物，在现代信息化社会，高职院校计算机专业必须很好地培养学生建网、用网的实践能力。
基于此，邢台职业技术学院“计算机网络技术”课程组（以下简称“课程组”）打破了传统的以知识为结构的课程模式，以工作过程为导向，在分析网络工程师岗位工作任务的基础上，与河北三佳等企业一起对“计算机网络技术”课程进行了整体设计，经过一年多的实施，取得了良好效果。
一、以岗位工作分析为基础，准确进行课程定位1.构建工作过程系统化课程体系，为课程改革奠定基础。
计算机应用专业教师到相关企业和行业协会进行了广泛的市场调研，并与多名企业实践专家进行座谈，学院确定了计算机应用专业的人才培养目标，主要就业岗位包括计算机装调工、网络工程师及网站设计师。
在与企业人员一起对三个主要就业岗位进行工作分析的基础上，确定了16项典型工作任务，经过转换和配置，构建了计算机应用专业工作过程系统化的课程体系（见表1）。
2.课程定位。
“计算机网络技术”课程对应于“中小型网络系统建设与中低端网络设备安装与配置”和“网络服务器的配置与管理”两项典型工作任务，对网络工程师岗位能力培养起着非常重要的支撑作用，是计算机应用专业的一门核心专业课，主要培养学生完成网络系统建设、管理与维护工作任务的能力，同时为后续的网页设计与制作、计算机网络集成技术、计算机网络工程等课程的开设打下基础。
二、以工作过程为导向，进行课程整体设计与实施课程组与河北三佳等多家企业的技术人员合作，以网络工程师职业能力培养为重点，以学习性工作任务为载体，以学生为主体，采取行动导向教学，把课堂搬到网络实训室，让学生在做中学，引导他们完成“中小型网络系统建设与中低端网络设备安装与配置”和“网络服务器的配置与管理”工作任务，使学生充分体验完成任务的整个过程，在工作实践中培养综合职业能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（7）经济性
2018年11月21日5时20分 计算机网络规划设计与实施 12
网络规划设计原则与方法
2.网络拓扑结构设计
网络拓扑结构主要分为：星型、树型、环状、总线型 和网状。 星状结构：存在一个具有极强的集中控制能力中 心结点，它是其他结点惟一的中继结点。 树状结构：同一层次中可以有多个中继结点，但 最高层只有一个中继结点（根结点），是一种分 级管理基础上的集中式网络。 环状结构：各结点平等的连成一个封闭环，采用 点到点式信道。 总线型结构：所有结点都连到一条主干链路（总 线）上，通常采用广播式信道。 网状结构：连接各结点的物理信道呈不规则的形状。
对系统现状进行分析；
确定网络要解决的问题和网络建设的目的；
网络系统建设中的技术难点分析，并来自析它们如 何影响网络的建设；投资和效益分析；
可行性研究结论。
2018年11月21日5时20分 计算机网络规划设计与实施 6
NS规划设计与实施概述
（2）环境需求 内部环境考察用户现有机构的分布情况，各部分对于网络 的不同需求，网络设备间的位置、网络原有强电、弱电系 统的分布和布线，各建筑物之间的距离，企业分支机构在 全国以至全球的分布等。外部环境考虑无线环境、干扰， 以及网络是否穿越公共区域以及企业所在地的特殊要求等 因素。 （3）设备需求 －原有设备、新增设备。包括： 电源、不间断电源UPS和空调系统； 个人计算机、大型主机和服务器； 网络布线系统； 交换机、路由器、接入服务器、防火墙等网络设备； 网络操作系统和应用软件。
2018年11月21日5时20分 计算机网络规划设计与实施 8
计算机网络规划设计与实施
1.1
网络系统规划设计与实施概述
1.2
1.3
网络规划设计原则与方法
园区网的规划与设计
2018年11月21日5时20分
计算机网络规划设计与实施
9
网络规划设计原则与方法
1.网络规划和设计原则 2.网络拓扑结构设计
3.网络计算模式的选择
2018年11月21日5时20分 计算机网络规划设计与实施 11
网络规划设计原则与方法
（4）可扩展性
具有良好的扩充能力，能满足将来网络规模扩大的 需求。
（5）可靠性
具有容错功能，关键的网络设备和服务器应该避免 单一故障点的存在。在条件允许的情况下，采用冗 余备份、异地备份等措施。 （6）安全性
提供多层次安全控制手段，建立完善的安全管理体 系。
计算机网络规划设计与实施
樊彩明
西京大学
2018年11月21日5时20分
计算机网络规划设计与实施
1
计算机网络规划设计与实施
1.1
网络系统规划设计与实施概述
1.2
1.3
网络规划设计原则与方法
园区网的规划与设计
2018年11月21日5时20分
计算机网络规划设计与实施
2
NS规划设计与实施概述
1. 计算机网络系统建设步骤
2018年11月21日5时20分
计算机网络规划设计与实施
4
NS规划设计与实施概述
(6)网络系统实施 按照设计的要求实现网络设计方案，包括设备采购、 安装、配置、集成测试等，直至正常运行，并负责培 训和维护。 (7)网络系统验收测试 按照标准程序测试验收网络相关功能，并及时更正检 查到的异常问题。测试项目包括产品清单检查、功能 测试、可靠性测试、安全性测试、端到端测试等。 (8)网络系统运行维护和升级 日常维护工作与升级。随着技术的发展和产品的更新， 网络系统的有些产品可能需要进行版本升级、安装软 件补丁、修补安全漏洞以及局部的网络调整。
4.网络互联设计 5.网络操作系统的选择 6.网络设备的选择
2018年11月21日5时20分
计算机网络规划设计与实施
10
网络规划设计原则与方法
1.网络规划和设计原则
确保网络的可靠性、可用性、开放性和可扩展性。 （1）实用性 网络基础设施是为最终应用服务的。 （2）先进性 应该尽可能采用成熟先进的技术，使用具有先进 水平的计算机系统、网络设备和应用软件，并且 在相当长的时间内保证其先进性。 （3）开放性 系统设计应采用开放技术、开放结构、开放系统 组件和开放用户接口，以利于网络的维护、扩展 升级以及与外界信息的沟通。
2018年11月21日5时20分 计算机网络规划设计与实施 7
NS规划设计与实施概述
（4）功能需求
网络应用和网络所传输的数据类型，如文本、图形、 视频、话音、ERP数据等。 网络总数据量、网络使用高峰以及流量在网络中各部 分的分布，以便于合理规划带宽。 网络安全性和可靠性要求。 （5）成本/效益分析 估计网络系统建设所需要的投资成本，以及网络建设完 成后给企业带来的直接和间接的经济效益。好的技术和 设备未必能给企业节省投资，在网络系统建设前应该综 合对比多种建设方案，不应求全、求大。 （6）风险预测 技术、设备、集成商、费用、人力资源等
网络系统的建设应遵循一定的流程和步骤：
(1)确立建设目标
网络建设完成后要达到的目的和效果。 (2)确定系统集成商并成立项目小组
选择系统集成商或者服务商，由系统集成商和企业共同组 成网络建设项目小组。共同负责网络建设中的各项工作， 例如需求分析、网络规划、网络设计、项目验收、用户培 训等。
(3)需求分析 对环境、设备、功能、安全等诸多因素进行详细了解和分 析，与用户充分沟通，形成最终的用户需求说明书。
2018年11月21日5时20分 计算机网络规划设计与实施 5
NS规划设计与实施概述
2. 需求分析
专业技术人员和业务骨干组成调查分析小组，开展深入细 致的调查，完成网络系统的可行性分析及需求分析。 (1) 可行性研究 确定用户目标、网络系统目标和网络系统集成的总体要求， 确定网络系统建设在现有的条件、资金和技术的环境下是 否可行，最终是否能达到系统目标的要求。
2018年11月21日5时20分 计算机网络规划设计与实施 3
NS规划设计与实施概述
(4)网络规划 建立一套完整的设想和方案，其中包括系统整体规划、 网络技术选择、网络结构设计、网络设备选择、投资 估算以及网络建设文档规范等。 (5)网络设计 对网络规划的设想与方案的具体落实过程。提供详细 的网络文档，例如具体产品型号的选择、板卡的选择 和数量的确定、网络端口的互联图、IP地址详细分配 方案、路由策略、安全策略以及实施建议和步骤、新 旧系统衔接方案等。
