人教版九年级第17章 第4节 欧姆定律的应用(四)考试试题 无答案
欧姆定律的应用（四）
课堂作业
1.两个电阻，分别标有“6Ω0.5A ”和“20Ω0.3A ”字样.将它们串联后接入电路使用，那么电路中的电流不能超过 A ，两个电阻两端允许加的电源电压最大为 V ；将它们并联后接入电路使用，干路上的电流最大为 A.
2.（2017·齐齐哈尔)如图所示，定值电阻R1=5Ω，定值电阻R2=10Q ，当开关S 、S ，均闭合时，两电压表示数之比U ；:U2= .若将图中电压表V1、V2换成电流表A 、A2，开关S 闭合，S ，断开时，两电流表示数之比I1：12=
3.（2017·攀枝花）小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S ，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）
A.若②为电压表，①、③为电流表，则表②示数不变，表①、表③示数均变大
B.若②为电压表，①、③为电流表，则表③示数变小，表①、表②示数均不变
C.若②为电流表，①、③为电压表，则表①示数变小，表②、表③示数均不变
D.若②为电流表，①、③为电压表，则表①示数不变，表②、表③示数均交大
4.如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。
当1S 、2S 断开，3S 闭合时，电流表的示数为0.6A ；1S 断开，2S 、3S 闭合时，电流表的示数为0.9A.求：（1)电源电压及R2的阻值.
（2）1S 闭合，2S 、3S 断开时，电阻R1两端的电压。
（3）1S 、2S 闭合. 3S 断开时，由流表的示数
课后作业
5.(2017·淮安）如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当1S 闭合，2S 、3S 断开时，电流表的示数为0.6A ，电源电压为 V ；当2S 闭合，1S 、3S 断开时，电流表示数为 A ；1S 、3S 闭合，2S 断开时，电流表示数为 A.
6.有两只定值电阻，R1=30Ω，R2=60Ω，每只电阻两端允许加的最大电压值均为6V.则：
（1)把R1和R2并联后，干路中允许通过的最大电流是 A.
（2)把R1和R2串联后，串联电路两端允许加的最大电压是 V.
7.如图所示，电源电压不变，R1=5Ω，R2=25Ω.
（1）当1S 、2S 都闭合，电表甲、乙都是电压表，则电阻R1、R2是 联的，
甲、乙两表的示数之比=乙甲：U U =
（2）当1S 闭合，2S 断开，电表甲、乙都是电流表，则电阻R1、R2是 联
的，甲、乙两表的示数之比=乙甲：I I
8.(2017·自贡）力敏电阻的阻值是随所受压力的增大而减小的.小聪同学想设计一个通过电表示数反映力 敏电阻所受压力大小的电路，要求压力增大时电表示数增大.以下电路不符合要求的是( )
9.如图所示电路，电源电压不变，R1=R2=2R3，当S 、S2都闭合时，电流表的示数为1I ；当S1、S2都断开 时，电流表的示数为2I ，则21：I I 为( ）
A.2：1
B.3：1
C.3:2
D.3：4
10.如图所示电路，电源电压不变，当开关S 闭合，S 、S ，断开时，电流表的示数为1I ，电压表的示数为1U ；当开关S 、S1、S2都闭合时，电流表的示数为2I ，电压表的示数为2U .则下列说法正确的是（）
A. 2121,U U I I >>
B. 2121,U U I I <<
C. 2121,U U I I <>
D. 2121,U U I I ><
11.如图所示，电源电压保持不变，R1=5Q.
（1）当开关S ，闭合，S ，断开，滑片P 滑至最左端时，电压表示数为6V ，电流表示数为0.3A ，滑动变阻 器的最大阻值为多少?
（2）当开关S1、S2均闭合，滑片P 滑至最右端时，电流表的示数是1.5A ，求电阻R2的阻值.
12.如图，电源电压恒定，R1、R2是定值电阻，R ：=10Ω，滑动变阻器Ra 标有“20Ω0.5A ”字样.只闭合开关1S ，电流表的示数为0.9A ；再闭合开关2S 、3S ，电流表的示数变为1.5A ，求：
（1)电源电压.（2）R2的电阻值.（3）只闭合开关3S ，移动变阻器滑片时，电路安全时1R 两端的电压变化范围。
人教版九年级物理试题：第十七章 欧姆定律 单元测试试题(无答案)
欧姆定律欧姆定律的内容是：导体中的电流与导体两端的电压成 ，与导体本身的电阻成 。
公式 ，变形式 和 。
其中I 为 单位 ，U 为 单位 ， R 为 单位 。
注意：在欧姆定律中单位要 ；针对 或 ；适用于 电路。
欧姆定律的一般解法。
1,画电路图（草稿纸），有电路图的化简为最简电路（对电表，短路，短路进行处理）2.判断串并联电路。
3.标题，把题目中的已知量标在草图上，根据串并联电路的电流、电压、电阻规律，找物理量，并根据知二求一的原理，计算未知量、 4,整理并写计算过程。
(1)串联电路中的电阻规律： U=RI U 1=R 1I 1 U 2=R 2I 2 因为U= U 1 +U 2所以RI= R 1I 1+ R2I 2串联电路中电流相等，有R= R 1+ R 2(3)并联电路中的电阻规律： I=U/R I 1=U 1/R 1 I 2= U 2/R 2 因为I=I 1+I 2所以U/R = U 1/R 1+U 2/R 2并联电路中电压相等，有1/R= 1/R 1+ 1/R 2 R= R 1R 2/(R 1 + R 2)一、选择题1、关于公式R=U/I ，下列说法正确的是（ ） A ．导体的电阻与导体两端的电压成正比 B ．导体的电阻与通过导体的电流成反比C ．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D ．导体的电阻与导体两端的电压和通过导体的电流都无关2、分别将U 1＝4V 、U 2＝6V 两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为: A ．3:2; B ．2:3; C ．1:1 ; D ．1:2.3、一段导体接在电源电压为8 V 的电路中，通过导体的电流为0.4 A.若将这段导体接在电压为2 V 的电源上，这段导体的电阻为A.10 ΩB.20 ΩC.40 ΩD.80 Ω 4、对式子R=U/I 的理解，下面的说法中正确的是 A 、导体的电阻跟它两端的电压成正比 B 、导体的电阻跟通过它的电流强度成反比C 、导体的电阻跟它两端的电压和通过它的电流强度无关D 、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零5、若有两个电阻R1、R2(R2＞R1)，设串联后的总电阻为R 串，并联后的总电阻为R 并，那么一定有 A.R 串＞R2＞R1＞R 并 B.R 并＞R 串＞R2＞R1 C.R 串＞R 并＞R1＞R2 D.R 串＞R 并＞R2＞R16、将三各阻值为60Ω的电阻按一定的方式连接起来，其总自阻的最大值和最小值分别是【 】 A 、180Ω 20Ω ; B 、90Ω 40Ω; C 、90Ω 20Ω; D 、180Ω 90Ω. 二、填空题7、把电阻R 1=5Ω与电阻R 2=15Ω串联起来接入电路中，流过R 1、R 2的电流之比是_____，R 1、R 2两端的电压之比是_______。

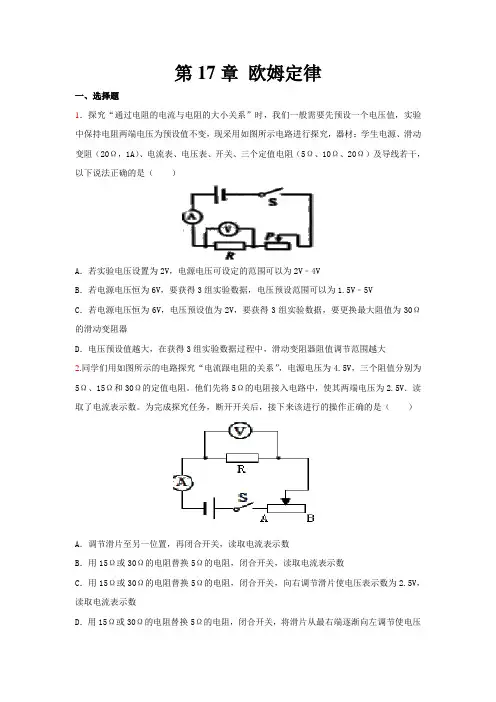

人教版九年级全一册第17章欧姆定律单元测试精选试题(无答案 )
第17章欧姆定律一、选择题1．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．若实验电压设置为2V，电源电压可设定的范围可以为2V﹣4VB．若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V﹣5VC．若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大2.同学们用如图所示的电路探究“电流跟电阻的关系”，电源电压为4.5V，三个阻值分别为5Ω、15Ω和30Ω的定值电阻。
他们先将5Ω的电阻接入电路中，使其两端电压为2.5V．读取了电流表示数。
为完成探究任务，断开开关后，接下来该进行的操作正确的是（）A．调节滑片至另一位置，再闭合开关，读取电流表示数B．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，读取电流表示数C．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，向右调节滑片使电压表示数为2.5V，读取电流表示数D．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，将滑片从最右端逐渐向左调节使电压表示数为2.5V，读取电流表示数3．小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是（）A．只需将电池数增加一倍B．只需将电池数减半C．将变阻器的滑片适当向左移动D．将变阻器的滑片适当向右移动4．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图17.1-3所示的I-R图像，下列结论与图像相符的是【】A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小5．由欧姆定律得到公式R=，下列说法正确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与流过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻是导体本身的一种性质，与电流、电压大小无关6．在某一温度下，连接在电路中的两段导体A、B中的电流与其两端电压的关系如图所示，由图中信息可知（）A. 导体B的电阻为5ΩB. 导体A的电阻大于导体B的电阻C. 导体A两端电压为0V时，导体A的电阻为0ΩD. 导体B两端电压为3V时，通过导体B的电流为0.3A7．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示.对于图象的分析，以下说法错误的是（）A. 由甲图可知，定值电阻的阻值为1ΩB. 由甲图可知，电阻不随其两端的电压和导体中的电流而改变C. 为了减小误差，应该用多次测量求平均值的方法，计算小灯泡的电阻D. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大8．在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是（）A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程C. 检查电路中是否存在断路故障D. 减小变阻器接入电路的阻值9．如图所示，把电阻R接入电源电压为6 V的电路中，电流表示数是0.3 A，如果需要让电路中的电流增大到0.8 A，可以采取的方法是( )A．用一个20 Ω的电阻与R串联 B．用一个12 Ω的电阻与R串联C．用一个20 Ω的电阻与R并联 D．用一个12 Ω的电阻与R并联10.如图所示．当滑片P向左移动时（）A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小 D．电流表示数变小，电压表示数变大二、填空和实验11．如图所示，电源电压为9 V且保持不变，R1＝30 Ω ，闭合开关后，电压表示数为3 V，则电阻R1两端的电压为____V，电流表的示数为____A。

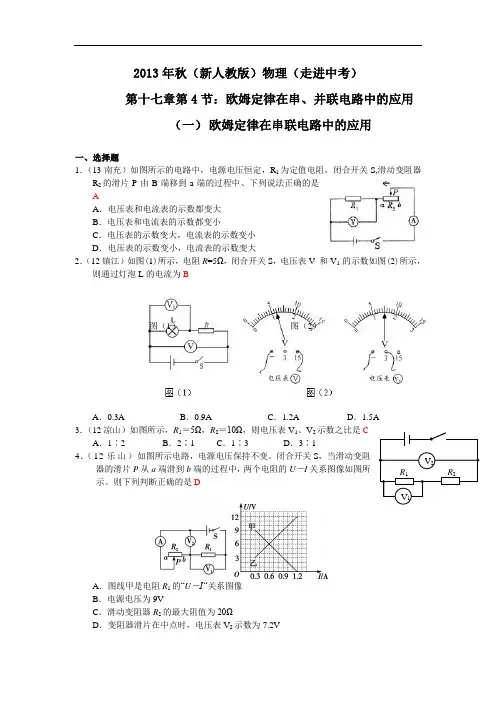

人教版九年级物理分节练习及答案17-4《欧姆定律在串、并联电路中的应用》(1)
2013年秋（新人教版）物理（走进中考）第十七章第4节：欧姆定律在串、并联电路中的应用（一） 欧姆定律在串联电路中的应用一、选择题 1．（13南充）如图所示的电路中，电源电压恒定，R 1为定值电阻，闭合开关S,滑动变阻器R 2的滑片P 由B 端移到a 端的过程中、下列说法正确的是 AA ．电压表和电流表的示数都变大B ．电压表和电流表的示数都变小C ．电压表的示数变大，电流表的示数变小D ．电压表的示数变小，电流表的示数变大 2．（12镇江）如图(1)所示，电阻R =5Ω，闭合开关S ，电压表V 和V 1 的示数如图(2)所示，则通过灯泡L 的电流为B图（1）图（2）A ．0.3AB ．0.9AC ．1.2AD ．1.5A 3．（12凉山）如图所示，R 1＝5Ω，R 2＝10Ω，则电压表V 1、V 2示数之比是CA ．1∶2B ．2∶1C ．1∶3D ．3∶1 4．（12乐山）如图所示电路，电源电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 从a 端滑到b端的过程中，两个电阻的U －I 关系图像如图所示。
则下列判断正确的是DA ．图线甲是电阻R 1的“U －I”关系图像B ．电源电压为9VC ．滑动变阻器R 2的最大阻值为20ΩD ．变阻器滑片在中点时，电压表V 2示数为7.2V5．（12天津）如图所示，R 1为定值电阻，R 2为滑动变阻器，电源电压恒定。
闭合开关S ，调节滑动变阻器滑片，R 1、R 2两端的电压U 1、U 2与电流I 的变化关系图像如图乙所示，其中正确的是（不定项选择）BC6．（11泰安）两电阻的阻值分别为10Ω和20Ω，它们串联的总电阻为DA ．6.7ΩB ．10ΩC ．20ΩD ．30Ω 7．（11怀化）两个组织分别为6Ω和3Ω的电阻，串联接在9V 的电源两端，闭合开关后，电路中的电流为C A ．6A B ．3A C ．1A D ．0.5A 8．（11龙岩）如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是A A ．U AB ＞U BC I AB ＝I BC B ．U AB ＜U BC I AB ＝I BC C ．U AB ＞U BC I AB ＜I BC D ．U AB ＝U BC I AB ＜I BC 9．（11桂林）如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图乙所示。
人教版 九年级物理上册 第17章 欧姆定律动态电路分析(选择题合集)(无答案)
人教版 九年级物理 第17章 欧姆定律动态电路分析（选择题合集）例1. 某同学在做实验时，当他把图中所示电路的电键K 闭合时，电流表无读数，于是他把电压表接到电源两端检查，电压表读数是6V ，若把这一电压表接在定值电阻R 0两端，则读数为零．若把电压表接在灯泡L 两端，读数也为零，若把电压表接在电流表两端，读数为6V ，已知导线和电键都是良好的，因此可以判定（ ） A ．电源没有电 B ．电流表没有接通 C ．R 0处发生断路 D ．灯泡L 的灯丝已断例2. 如图所示电路，开关S 闭合后，若L 1灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍然发光，电压表、电流表示数均变大C ．除L 1灯不亮外，其余一切照旧，无任何其它变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零例3. 在电学实验中遇到断路，常常用电压表来检测．某同学连接如图所求的电路，开关闭合后，电灯不亮，安培表无显示，这时用电压表测得a 、b 两点间和b 、c 两点间的电压均为零，而a 、d 间和b 、d 间的电压均不为零，这说明（ ） A ．电源接线柱接触不良 B ．开关的触片或接线柱接触不良 C ．电流表接线柱接触不良 D ．灯泡灯丝断了或灯座接触不良例4. 如图所示电路中，当电键S 闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断（ ）A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路例5. 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则1R 短路dB ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路例6. 在下图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将 （填“变大”、“变小”或“不变”），电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值 （填“大于1”、“小于1”或“等于1”）．例7. （多远）在图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断正确的是 A ．电流表A 的示数变小B ．电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值等于1C ．电压表2V 的示数变小D ．电压表V 的示数等于电压表1V 与2V 的示数之和例8. 如图所示电路，电源两端电压保持不变．闭合电键S ，当滑动变阻器的滑片P 向左移动时，下列说法正确的是（ ） A ．电流表1A 示数变大 B ．电压表V 的示数将变大 C ．电流表A 与1A 的示数之差不变 D ．电压表V 与电流表A 的示数比不变例9. （多远）下图是某种光电计数器的原理示意图，其中1R 的电阻值随着光照亮度的增大而减小，2R 为定值电阻．工件随传送带运动，使光源的光线间歇地照射1R ，A B 、两点间的信号处理系统每获得高电压时计数一次．下列说法正确的是（ ）A ．光线照射1R 时，信号处理系统计数B ．光线照射1R 时，信号处理系统不计数C ．工件挡住光线，使1R 两端的电压变小D ．工件挡住光线，使1R 两端的电压变大例10. 如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表A示数为零，电路R短路B．电流表A示数为零，灯L断路C．电压表V2示数为零，电阻R短路D．电压表V2示数为零，灯L断路例11. 在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干．在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（）A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏例12. 在图所示的电路中，电源电压不变，当闭合开关S后，滑动变阻器的滑片P由上向下移动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（）A．增大B．减小C．不变D．不能确定例13. 如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大例14. 图所示四个电路的电源电压相等且不变，电阻R1的阻值大于R2的阻值．开关断开时与开关闭合时相比，电流表示数的变化量最大的电路是（）例15. 如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则（ ）A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大例16. 图6所示的电路中，电源两端的电压保持不变。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教新版九年级物理全一册第17章欧姆定律单元训练试题含答案
第17章欧姆定律一．选择题（共12小题）1．关于电流、电压、电阻的关系，下列说法正确的是（）A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，通过导体的电流跟导体两端的电压成正比C．在电流一定时，导体电阻跟导体两端电压成正比D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比2．关于对欧姆定律的公式I＝，及变形式R＝的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压一定时，通过导体的电流与导体的电阻成反比C．导体两端的电压为零时，导体的电阻也为零D．导体的电阻与电压成正比，与电流成反比3．用“伏安法测电阻”的实验电路如图所示。
如果考虑到安培表[即安培计]本身有一定的电阻（具有分压作用），伏特表[即伏待计]本身也有一定的电阻（具有分流作用），则下列判断中正确的是（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能4．利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差。
现采用图所示电路，能较准确的测量R x的阻值，已知A、B之间的电压U保持不变。
当S接通a时，电圧表示数为9.6V，电流表示数为0.3A，当S接通b时，电压表示数为12V，电流表示数为0.25A，则待测电阻R x的阻值为（）A．32ΩB．40ΩC．48ΩD．70Ω5．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是（）A．两电阻阻值的关系是R a＜R bB．电阻一定时，电流随着电压的增大而减小C．电压相同时，阻值大的电阻通过的电流大D．电流相同时，阻值小的电阻两端的电压大6．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω1A”字样，实验中该同学填写的实验数据如表所示。
下列关于实验的几种说法中正确的是（）序号 1 2 3 4 5U/V 1.0 2.0 3.0 4.0 5.0I/A 0.10 0.21 0.30 0.40 0.49①序号“1”的实验数据不是本实验中测得的②序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为2：1③序号“2”和“5”的实验数据表明待测电阻R，不是定值电阻④仅用该同学的实验器材就能探究电流与电压的关系A．①④B．③④C．①②③D．①③④7．如图所示电路图，电源电压6V保持恒定不变，滑动变阻器R1的最大阻值是10Ω，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是（）A．0～6V B．0～2V C．2～4V D．2～6V8．小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。
人教版九年级物理第十七章《欧姆定律》测试题(含答案)
人教版九年级物理第十七章《欧姆定律》测试题（含答案）一、选择题1．由欧姆定律I＝UR变形可得R＝UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定2．在“探究电流和电压的关系”和“探究电流和电阻的关系”两个实验中，下列说法正确的是（）A．两个实验中进行多次实验的目的都是为了得到普遍性实验结论B．探究电流和电压的关系中，滑动变阻器的作用主要是控制定值电阻两端电压一定C．在探究电流和电阻的关系中，滑动变阻器的作用主要是改变定值电阻两端的电压D．两个实验都用到的实验探究方法是转换法3．用如图所示电路研究电流跟电压的关系，为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻串联接入MN。
可行的方案是（）A．仅有甲 B．仅有乙C．仅有甲、乙两种 D．甲、乙、丙都可行4．有两定值电阻R1、R2，R1＜R2，现将它们接入电路中，下列说法正确的是（）A．若R1与R2串联，则通过R1的电流大于通过R2的电流B．若R1与R2串联，则R1与R2两端的电压之和等于电源电压C．若R1与R2并联，则R1两端的电压小于R2两端的电压D．若R1与R2并联，则通过R1的电流大于通过R2的电流5．如图所示电路中，电源电压保持不变，开关S闭合后将滑片P向右移动时，下列说法中正确的是(灯丝电阻变化忽略不计) （）A．电流表示数变小B．电压表V1示数变小C．电压表V1示数和电压表V2示数之和不变D．电压表V1示数变化量与电流表A示数变化量之比不变6.在“探究电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象。
下列说法正确的是 ( ) A．导体中的电流与导体的电阻成正比B．电源至少选用2节新干电池C．换用2 Ω电阻做实验时，需要更换电压表量程D．多次实验是为了寻求普遍规律二、填空题(每空2分，共12分)7．德国物理学家通过大量实验和理论研究发现了电流与电压和电阻的关系，即“导体中的电流，跟导体两端的电压成正比，跟导体的成反比。
新人教版九年级物第17章《欧姆定律》单元试卷及答案
九年级物第17章《欧姆定律》单元试卷及答案（50分钟完卷；满分100分）学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。
第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。
第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。
答案写在试卷上均无效，不予记分。
一、单选题（本大题共12小题，共36.0分）1.在如图所示电路中，电源电压保持不变。
闭合开关S后，开关由断开到闭合，下列说法正确的是A. 电流表示数不变，电流表A示数变小B. 电流表示数不变，电流表A示数变大C. 电流表示数变大，电流表A示数也变大D. 电流表示数变小，电流表A示数也变小2.小刚同学用如图电路探究“一段电路中电流跟电阻的关系”在此实验过程中，当A、B两点间的电阻由更换为后，为了探究上述问题，他应该采取的唯一操作是A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 将电池个数增加3.对欧姆定律公式的理解，下面的哪一句话是错误的A. 对某一段导体来说，导体中的电流跟它两端的电压成正比。
B. 在相同电压的条件下，不同导体中的电流跟电阻成反比。
C. 导体中的电流既与导体两端的电压有关，也与导体的电阻有关。
D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。
4.在做“探究电流与电阻的关系”实验中，电路如图所示。
先在A、B间接入的电阻，移动滑片，使电压表示数为2V，读出电流表示数。
接着用的电阻替换的电阻，闭合开关，此时电压表示数及应进行的操作是A. 大于2V，应将滑片P向左滑B. 大于2V，应将滑片P向右滑C. 小于2V，应将滑片P向左滑D. 小于2V，应将滑片P向右滑5.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是( )A. B. C. D.6.如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比甲：：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比甲：乙是乙A.2：5B. 3：5C. 2：3D. 5：27.下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。
初三物理-第十七章-第四节-欧姆定律在串、并联电路中的应用(含解析)
初三物理-第十七章-第四节-欧姆定律在串、并联电路中的应用（含解析）一、单选题1.如图所示,电源的电压不变,闭合开关S,滑动变阻器的滑片P向左移动过程中,下列说法中正确的是( )A.电流表A的示数减小,电压表V的示数增大B.电流表A的示数增大,电压表V的示数减小C.电流表A和电压表V的示数都减小D.电流表A和电压表V的示数都增大2.在如图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（）A. 电流表A示数与电流表A1示数的差值B. 电压表V示数与电流表A示数的比值C. 电压表V示数与电流表A示数的乘积D. 电压表V示数与电流表A1示数的乘积3.某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A. 天然气浓度增大时，电压表示数变小B. 天然气浓度减小时，电流表示数变大C. 天然气浓度增大时，电路消耗的总功率变小D. 无论天然气浓度怎样变化，电压表与电流表示数的比值不变4.在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合．当开关S2由闭合到断开时，电路中（）A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大5.如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电流表的示数变小D. 当酒精浓度增大时，电压表的示数变大二、多选题6.如图所示电路，电源电压保持不变．当开关S闭合时，滑动变阻器的滑片在由中点向右滑动过程中，下列说法正确的是（）A. 电压表V示数变大B. 电流表A1示数不变C. 电流表A2示数变小D. 电路消耗的总功率变大7.图是轿车油量表原理图，金属滑杆与油箱中的浮子通过绝缘细杆相连，滑杆可绕固定轴O 转动。
人教版初中九年级物理下册第十七章《欧姆定律》测试(含答案解析)(4)
一、选择题1．如图所示，电源电压不变，小灯泡标有“6V，3W”的字样，滑动变阻器的滑片在中点时灯正常发光。
当滑片P向b端移动时，下列说法正确的是（）A．电流表的示数变小，电压表的示数变小，小灯泡变暗B．电流表的示数变小，电压表的示数变大，小灯泡变暗C．电流表的示数变大，电压表的示数变小，小灯泡变亮D．电流表的示数变大，电压表的示数变大，小灯泡变亮2．如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都有示数D．电压表和电流表都没有示数3．在“探究通过导体的电流与电压的关系”实验中，得到I—U 图象如下图所示，则正确的是（）A．B． C．D．4．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，A2示数变小B．电压表的示数与A1的示数的比值不变，A2的示数变小C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数不变，电流表A1的示数不变，A2示数变大5．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中不正确的是（）A．电源电压为6 VB．R2=20 Ω时，电压表示数为4 VC．该电路的最大电流为0.6 AD．P在b端时，电阻R1与R2的两端的电压之比为1∶56．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向右滑动的过程中，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大7．如图所示是电阻A和电阻B的I—U图像，下列说法正确的是（）A．若把A、B串联起来，当电路中的电流为0.2A时，电源电压为2VB．若把A、B并联起来，当电源电压为3V时，电路中的总电流为1.2AC．电阻B是定值电阻D．当电阻A两端的电压为1.5V时，通过它的电流为0.4AR随光照强度8．如图所示电源电压恒定，R为定值电阻，闭合开关S，传感器M的电阻M增大而减小，导致V的示数增大而触发警报器（图中未画出）报警，则光照强度增大时（）A．A的示数变小B．V与A的示数乘积不变R的比值变大C．R与MR两端电压变大D．传感器M9．如图，是R1和R2两个电阻中的电流随它们两端的电压变化的I-U图像。
