涡轮增压器是一种经常用于汽车引擎中的设备，它可以通过压缩空气来增加引擎的燃烧效率，从而提高汽车的性能。
然而，涡轮增压器也会出现一些常见的故障模式，下面将对这些故障模式进行分析。
1. 涡轮增压器漏油
涡轮增压器漏油是一种常见的故障模式，通常是由于密封件磨损或损坏导致的。
当涡轮增压器漏油时，会导致润滑油流失，使得涡轮叶轮无法正常运转，从而影响引擎性能。
此外，漏油也可能导致引擎温度升高，甚至造成火灾的危险。
因此，一旦发现涡轮增压器漏油，应及时进行修理或更换。
2. 涡轮增压器阻塞
涡轮增压器在长时间的使用过程中，容易出现阻塞的情况。
主要原因是引擎内积炭导致涡轮增压器进气口和排气口堵塞。
当涡轮增压器出现阻塞时，会导致引擎性能下降，燃油消耗增加，甚至引发引擎缸内爆震或过热。
因此，定期清洗涡轮增压器是非常重要的，可以有效预防此类故障的发生。
3. 涡轮增压器叶片断裂
叶片断裂是一种严重的涡轮增压器故障，通常是由于材料疲劳或外部物体的撞击导致的。
当涡轮增压器叶片断裂时，会导致涡轮增压器无法正常运转，从而影响引擎性能。
此外，断裂的叶片也可能导致引擎内部零部件的损坏，进而导致引擎严重损坏。
因此，一旦发现涡轮增压器叶片断裂，应立即停止使用汽车，并进行维修。
综上所述，涡轮增压器故障可能导致引擎性能下降甚至严重损坏，因此在日常使用中应注意定期检查涡轮增压器的工作状态，及时发现并修复故障，以保障汽车的安全和正常使用。

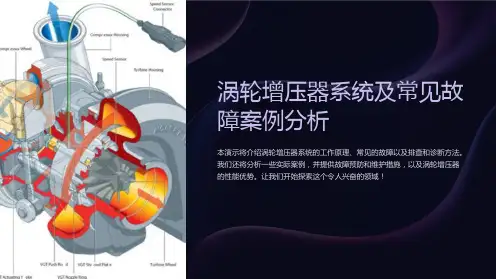

涡轮增压器系统及常见故障案例分析
本演示将介绍涡轮增压器系统的工作原理、常见的故障以及排查和诊断方法。 我们还将分析一些实际案例，并提供故障预防和维护措施，以及涡轮增压器 的性能优势。让我们开始探索这个令人兴奋的领域！
涡轮增压器系统的工作原理
涡轮增压器通过废气的能量驱动涡轮，使其旋转并向进气部分提供压力。这 种系统可以显著提高发动机的动力输出，并提高燃烧效率。了解涡轮增压器 的工作原理对于理解故障的原因至关重要。
漏气问题
这张照片显示了一个增压器 的密封处存在漏气，造成压 力下降。
过热故障
图中可见涡轮增压器因过热 而出现融化的情况，需要更 好的冷却系统。
故障预防和维护措施
定期更换机油和滤清器
清洁机油可以减少涡轮增压器的摩擦和磨 损。
定期检查涡轮增压器密封性
确保涡轮增压器的密封完好，避免漏气问 题。
避免瞬间急加速和急刹车
压力测试
通过使用压力计和相关工 具，测试涡轮增压器的增 压压力和漏气情况。
观察异常痕迹
仔细观察涡轮增压器的外 观，寻找异常痕迹，如油 渍、裂纹或松动的零件。
数据分析
使用故障诊断设备和数据 分析软件，分析引擎和涡 轮增压器的工作数据，找 出潜在问题。
常见的涡轮增压器故障案例分析
叶轮磨损
图上显示涡轮叶轮因长时间 磨损而变形，导致增压效果 不佳。
这样可以减少涡轮叶轮的受力，延长其使 用寿命。
定期清理进气系统
清理进气系统可以防止碳积和杂质导致的 故障。
涡轮增压器的性能优势
1 提升动力
涡轮增压器可以通过 增加进气压力，提供 更多的动力输出，实 现更高的车速和加速 度。
2 提高燃烧效率
压缩空气可以改善燃 烧过程，提高燃烧效 率和燃油利用率。
zn系列涡轮增压器故障原因分析及解决措施
zn系列涡轮增压器故障原因分析
及解决措施
zn系列涡轮增压器故障原因分析及解决措施
1、故障原因分析：
（1）涡轮调速器润滑油不足：由于长期使用或更换润滑油时，润滑油的量不足会导致涡轮增压器出现故障。
（2）涡轮空气流量不足：当涡轮增压器的空气流量不足时，会导致涡轮转动缓慢或无法转动。
（3）涡轮调速器温度过高：当涡轮调速器的温度过高时，会导致涡轮转动变慢或停止转动。
（4）涡轮增压器封闭单元失效：当涡轮增压器的封闭单元出现故障时，会导致涡轮转动变慢或停止转动。
2、解决措施：
（1）补充润滑油：应根据润滑油种类，以及润滑油的容量，及时向涡轮增压器补充润滑油。
（2）检查和维护涡轮空气流量：应仔细检查涡轮空气流量，并及时进行维护，以保证涡轮转动正常。
（3）检查和维护涡轮调速器温度：应对涡轮调速器的温度进行定期检查，及时维护，以保证涡轮转动正常。
（4）检查和维护涡轮增压器封闭单元：应定期检查涡轮增压器的封闭单元，及时进行维护，以保证涡轮转动正常。
涡轮增压器的常见故障以及正确使用
增压器的机油是来自发动机机油泵的，若机油泵工作不正常，造成供油不足或油压过低，以及进油管路变形、阻塞，出现裂纹等现象导致机油供应量不足，均能使增压器轴承和轴因润滑不良而损坏。在维修中经常发现有的轴承及轴有明显的干摩擦痕迹，严重时会见到烧成蓝色的现象。所以应经常检查进油管路，出现问题及时排除。
3.2未按要求使用空气滤清器
在沙漠地区或作业环境恶劣的地区使用增压发动机，细沙尘经空气滤清器或管路中的缝隙进入增压器，能导致增压器叶轮进气口处的叶片均匀磨损，使增压器的增压效果降低，严重时能破坏转子的平衡，因此应经常对空滤器进行检查和保养，及时更换滤芯，以减少此类故障的发生。
3.3未及时清除油泥
增压机油是在普通机油的基础上，加入了多种添加剂复合而成的一种多级油。具有优良的分散性、抗氧化性、抗腐蚀及耐磨性能，因此必须按说明书的指示正确使用增压机油。
2.2机油清洁度太差
如前所述，机油中含有太多的杂质会加速轴承和轴的磨损，在维修中经常发现发动机油底壳中机油变黑、变稀，甚至成黑泥状，这样的机油如继续使用毫无疑问会使轴承在短时间内因磨损报废。
1.1发动机长期怠速运转
发动机长时间怠速运转，增压器涡轮及叶轮的轮背处会产生一定的负压，而导致中间体内的机油向外泄漏，这一点是专家多次在试验台上进行的专项试验得出的结果，因此应避免发动机长时间怠速运转。
1.2回油不畅
在使用中如因机油的回油管路发生变形或阻塞，致使机油回油不畅，中间体内机油压力过高，压缩机油沿着转子轴向两端流动挤出密封环造成漏油。因此要经常检查回油管路是否畅通，保证机油能够正常地流回油底壳。
2浮动轴承的磨损
浮动轴承磨损是造成增压器漏油最常见的故障之一。发生此类故障后，轴承与轴之间间隙过大，油膜失稳，承载能力下降，转子轴系振动加剧，破坏了动平衡。过大的旋转半径使两端密封破坏，严重时可能使整台增压器毁坏。出现这种故障主要有以下原因：

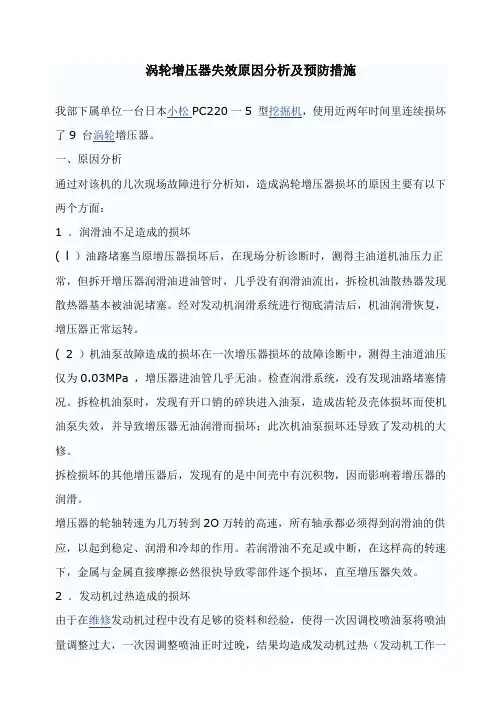

涡轮增压器失效原因分析及预防措施
涡轮增压器失效原因分析及预防措施我部下属单位一台日本小松PC220一5 型挖掘机，使用近两年时间里连续损坏了9 台涡轮增压器。
一、原因分析通过对该机的几次现场故障进行分析知，造成涡轮增压器损坏的原因主要有以下两个方面：1 ．润滑油不足造成的损坏( l ）油路堵塞当原增压器损坏后，在现场分析诊断时，测得主油道机油压力正常，但拆开增压器润滑油进油管时，几乎没有润滑油流出，拆检机油散热器发现散热器基本被油泥堵塞。
经对发动机润滑系统进行彻底清洁后，机油润滑恢复，增压器正常运转。
( 2 ）机油泵故障造成的损坏在一次增压器损坏的故障诊断中，测得主油道油压仅为0.03MPa ，增压器进油管几乎无油。
检查润滑系统，没有发现油路堵塞情况。
拆检机油泵时，发现有开口销的碎块进入油泵，造成齿轮及壳体损坏而使机油泵失效，并导致增压器无油润滑而损坏；此次机油泵损坏还导致了发动机的大修。
拆检损坏的其他增压器后，发现有的是中间壳中有沉积物，因而影响着增压器的润滑。
增压器的轮轴转速为几万转到2O万转的高速，所有轴承都必须得到润滑油的供应，以起到稳定、润滑和冷却的作用。
若润滑油不充足或中断，在这样高的转速下，金属与金属直接摩擦必然很快导致零部件逐个损坏，直至增压器失效。
2 ．发动机过热造成的损坏由于在维修发动机过程中没有足够的资料和经验，使得一次因调校喷油泵将喷油量调整过大，一次因调整喷油正时过晚，结果均造成发动机过热（发动机工作一会儿后就感觉到发动机热气逼人），又没有及时查找原因，从而导致增压器损坏。
拆检增压器时，发现增压器的轮轴因过热而变色、中间壳中有炭渣和轴承损坏。
拆检时还发现，涡轮叶轮受到高温（超过650 ℃）时，同时将热量沿轴向压气机传递，润滑油在中间壳中烧焦形成沉淀物，并随着润滑油进人摩擦件中，加速了轴承的磨损。
同时，高温下润滑油变稀，使油压降低、润滑受到影响，最终导致增压器失效。
另外，由于发动机的状况不好，使用中发动机经常出现在高速运转时突然熄火，以及驾驶员经常在发动机高速运转中停机的情况，这也是促使增压器过早损坏的原因之一。
涡轮增压器系统及常见故障案例分析
管道破裂
接头松动
检查废气系统的管道是否完好。 修复或更换任何破损的管道。
检查废气系统的接头是否紧固。 紧固接头以避免泄漏故障。
中冷器堵塞
检查中冷器是否有积聚的油污 或杂物。清洁或更换源自冷器以 恢复正常压力。涡轮损坏
检查涡轮是否有叶轮磨损或裂 纹。如有需要，更换涡轮以修 复压力不足的问题。
压力传感器故障
检查压力传感器是否损坏或松 动。修复或更换传感器以恢复 准确的压力读数。
案例分析：轴承故障的故障原因与解决 方案
过高的转速
2 轴承故障
可能的原因包括中冷器 堵塞、泄漏或涡轮损坏。 通过检查压力传感器和 涡轮的状态进行诊断。
可能的原因包括过高的 转速、润滑不足或轴承 磨损。通过涡轮的异响 和振动进行诊断。
3 泄漏故障
可能的原因包括密封失 效、管道破裂或接头松 动。通过检查废气系统 的完整性进行诊断。
案例分析：压力不足的故障原因与解决 方案
检查涡轮是否处于合适的转速 范围内。如有需要，通过改变 车辆驾驶方式减少转速。
润滑不足
检查润滑系统是否正常运作， 确保涡轮获得足够的润滑。修 复润滑系统以解决轴承故障。
轴承磨损
检查涡轮轴承是否有磨损迹象。 如有需要，更换轴承以修复故 障。
案例分析：泄漏故障的故障原因与解决 方案
密封失效
检查废气系统的密封情况，修 复任何泄漏点。确保废气不会 从系统中逸出。
涡轮增压器通过废气使涡轮旋转，从而驱动压气机压缩进气。压缩后的空气 进入发动机，增加了燃烧效率，提高了动力输出。
涡轮增压器系统的主要组成部分
涡轮
负责转动的部件，通过废气驱动。
中冷器
冷却压缩后的空气，提高密度。
压气机
汽车发动机涡轮增压器常见故障及处理方法
汽车发动机涡轮增压器常见故障及处理方法涡轮增压器是用来提高发动机功率和减少废气排放的重要机件。
由于使用、维护和保养不当，易发生故障，导致发动机不能正常工作。
本文就涡轮增压器常见的一些故障及处理方法介绍如下：1 涡轮增压器漏油现象一：机油消耗量大，但排气烟色正常，动力不降低。
原因：这种情况一般是由于机油渗漏造成的。
处理方法：（1）首先应检查发动机润滑系外部油管（包括增压器进、回油管）是否漏油；（2）检查增压器废气排出口是否有机油。
如有机油，可判定涡轮一端密封环损坏，应更换此密封环。
现象二：机油消耗量大，排气冒蓝烟，但动力不下降。
原因：由于增压器压器端漏油，机油通过发动机进气管进入燃烧室被烧掉所造成的，有以下几种可能：（1）增压器回油管不畅通，机油在转子总成的中间支承处积留过多，沿转子轴流入压气叶轮。
（2）靠近压气叶轮一端的密封环或甩油环损坏后，机油由此进入叶轮室，然后随室内增压后的空气一同经进所管进入燃烧室。
处理方法：（1）打开压气机的出气口或发动机进气直管（橡胶软管），看管口、管壁是否粘附机油。
如有，请检查增压器回油管是否畅通。
如不畅通则是由于中间支承处积油过多引起，应将回油管疏通后装复。
（2）如畅通，则是由于叶轮一端密封环或甩油环损坏所造成，应解体增压器进行修复。
现象三：机油消耗量大，排气冒蓝烟或黑烟，且动力下降。
原因：（1）活塞与汽缸之间的间隙磨损过大，机油窜入燃烧室而被烧掉。
（2）空气在被增压器吸入的过程中，空气流遇较大阻力。
（如空滤芯堵塞，进气胶管被吸变形或压扁等），压气机进气口处的压力较低，造成机油渗漏进入压气机内，随压缩空气一起进入燃烧室内烧掉。
处理方法：（1）检查进气直软管壁内有无机油、是否被压扁，使气流受阻或空滤芯有堵塞现象。
（2）如管口和管壁有机油，应清洗或更换空气滤芯。
2 有金属摩擦声现象：排气冒黑烟，功率下降，且增压器有异响。
原因：（1）如有金属摩擦声，是增压器转子轴承或止推轴承磨损过多，叶轮与增压器壳摩擦而产生。
ds6涡轮增压器故障案例
DS6涡轮增压器故障案例案例概述涡轮增压器是一种常用于汽车发动机的设备，通过利用废气的能量来提高发动机的进气压力，从而增加燃烧效率和动力输出。
然而，由于涡轮增压器内部复杂的结构和高速旋转的部件，它也容易发生故障。
本文将以DS6涡轮增压器故障案例为例，探讨涡轮增压器故障的原因、检测方法和解决方案。
故障原因涡轮增压器故障的原因多种多样，常见的原因包括：1.涡轮增压器内部部件磨损：由于涡轮增压器内部高速旋转的部件，如涡轮轮叶和压缩机叶片，长时间的磨损会导致它们失去原有的形状和尺寸，从而影响涡轮增压器的工作效率。
2.涡轮增压器进气系统堵塞：进气系统中的油渣、碳积等杂质会堵塞涡轮增压器的进气道，导致进气不畅，影响涡轮增压器的工作效果。
3.涡轮增压器润滑不良：涡轮增压器内部需要润滑油来降低部件之间的摩擦和磨损，如果润滑油不足或质量不好，会导致涡轮增压器内部部件磨损加剧。
4.涡轮增压器过热：长时间高负荷工作或冷却系统故障会导致涡轮增压器过热，从而影响其正常工作。
故障检测方法为了及时发现涡轮增压器故障，可以采用以下方法进行检测：1.观察车辆动力下降：涡轮增压器故障会导致发动机动力下降，特别是在高速行驶或加速时明显感觉到动力不足。
2.检查排气状况：涡轮增压器故障会导致排气异常，如排气浓烟、排气异味等。
3.检查涡轮增压器外观：检查涡轮增压器外观是否有油渍、漏油等现象。
4.检测进气压力：使用专业的进气压力检测仪器，检测涡轮增压器的进气压力是否正常。
故障解决方案涡轮增压器故障的解决方案根据具体情况而定，常见的解决方案包括：1.更换涡轮增压器内部部件：如果涡轮增压器内部部件磨损严重，需要进行更换修复，以恢复其正常工作状态。
2.清洗进气系统：对进气系统进行清洗，清除堵塞物，确保进气通畅。
3.更换润滑油：定期更换润滑油，并确保使用质量良好的润滑油，以保证涡轮增压器的正常润滑。
4.检查冷却系统：定期检查冷却系统，确保涡轮增压器的温度不过高，避免过热引发故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YF-ED-J1093
可按资料类型定义编号
涡轮增压器常见故障及排
除实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
涡轮增压器常见故障及排除实用
版
提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
废气涡轮增压器(以下简称增压器)是一种
很精密的装置，广泛应用在工程机械、发电机
组等动力设备中，在不改变柴油机基本结构的
基础上，增压器能增加动力30%甚至更多，使燃
油油耗降低5%左右，收到很好的经济效益。
但
是，增压器在其使用过程中往往因安装、使用
不当，达不到预期的使用效果，现以增压器的
结构原理为基础，分析增压器的常见故障。
增压器是利用排气管中排出的废气，推动
涡轮高速旋转，同时通过转子轴带动压气机叶
轮高速旋转，其转速可高达
50000~230000r/min，高速旋转的压气机叶轮将吸入的空气增压，使进入汽缸的空气密度大大增加，提高了柴油机功率。
1增压器常见的故障
1.1增压效果差
主要表现在动力下降，冒黑烟，燃油经济性差。
1.2增压器一端或两端漏油
这是比较常见的故障，也是影响增压器使用寿命的主要原因。
1.3增压器使用寿命离理想值相差太大
换上一个增压器，很快就出现浮动轴承损坏、两端漏油、动力下降等故障。
2故障原因
2.1增压效果差
(1)空气滤清器太脏，不能向发动机内提供高密度的洁净空气。
(2)叶轮破损，引起进气量不足。
(3)进气的灰尘太多，叶轮和增压器壳接缝处有油泥，影响了增压器叶轮转速，造成进气量不足。
2.2增压器一端或两端漏油
增压器转速很高，其浮动轴承的润滑全靠来自油底壳的润滑油润滑。
以正常压力进入轴承间隙的机油在通过轴承工作面后，机油压力变为零，靠自身重力流回油底壳，不会从增压器两端流出。
并且在正常工作时，增压器两叶
轮之间有一定的压力，机油是不会从低压的轴承区流向两端高压区的，况且两叶轮和浮动轴承之间还有密封环，一般情况不会发生漏油现象。
但在下列情况下机油有可能从增压器两端漏出：
(1)浮动轴承磨损。
长期不换机油或空气滤清器失效造成太多沙尘进入增压器，严重磨损浮动轴承，造成轴承间隙过大，油膜不稳定，在增压器的高转速下，很快就出现增压器的不平衡，引起转子轴系振动加剧，破坏了两端的密封，造成润滑油泄漏。
(2)空气滤清器太脏或堵塞。
当空气滤清器因灰尘过多或其他原因造成供气不良时，会导致压气机进气负压太高，使压气机一端内压高于外压，机油在压力差的作用下从进气管一端
流出。
(3)回油不畅。
当机油从增压器浮动轴承流出后，靠自身重力流回油底壳。
当回油管路发生变形或堵塞，或当曲轴箱内因废气压力过高造成回油管内有压力时，从浮动轴承流出的机油就不会很畅快地流回油底壳，而沿转子轴向两端流出密封环，造成漏油。
(4)发动机长时间怠速运转也会造成增压器漏油。
当发动机长时间怠速运转时，会在增压器涡轮及压气机叶轮后面产生负压，从而造成从浮动轴承流出的机油在压力差作用下向外泄漏。
3增压器使用寿命缩短
3.1安装不正确
按照要求，增压器安装时应先给浮动轴承加满机油，避免在发动机启动时机油不能及时
供给浮动轴承，造成干磨而损坏浮动轴承。
3.2启动不正确
增压发动机启动后必须怠速运转几分钟，以保证机油到达浮动轴承后增压器方可高速运转。
3.3停机不正确
停机前应怠速运转几分钟，使增压器转子逐渐减速、降温。
当发动机突然停车时，机油供应停止，而转子在惯性作用下还要高速旋转，这时就会造成浮动轴承因温度高又缺少机油而磨损，甚至烧蚀。
3.4机油选择不正确
装有增压器的发动机其热负荷和机械负荷大大增加，要求润滑油有好的粘温特性、抗氧化性和耐磨性，必须要选用品质好的机油。
针对以上故障，在安装、使用增压器时应该严格按照使用说明书要求正确操作；定期检查、清洗空气滤清器，以保证进气畅通；定期清除压气机叶轮上的油泥，同时检查压气机叶轮固定螺丝和叶片使用情况，防止叶轮脱落造成大的事故；使用正规厂家出的符合使用标准的机油，按照操作规程操作发动机的启动和停机，避免发动机长时间怠速运转。
