呼和浩特市-勘察报告
呼和浩特市地质与水文地质条件
第2章研究区概况2.1 自然地理2.1.1 地理位置呼和浩特市位于呼包盆地东北部，内蒙古自治区中部，辖4区（新城区、赛罕区、玉泉区、回民区）1旗（土默特左旗）、4县（武川县、清水河县、托克托县、和林格尔县），总面积17271km2，其中市区面积160km2，城区人口约294万人。
呼和浩特市是内蒙古自治区首府，是自治区政治、经济、文化、科教、交通、金融、贸易等发展的中心，是祖国边疆一座多功能、综合性的现代化城市。
近年来，随着西部大开发战略的实施，呼和浩特市已发展成为一个以电子、机械、纺织、制革、乳品加工等为主的工业城市，近年来旅游事业发展也很快。
呼和浩特市交通十分便利，境内有呼和浩特白塔国际机场，铁路有京包铁路、大准铁路、呼准铁路，公路有国道主干线G6、国道G109、G110、G209及省道S101、S102、S103、S104、S105、S311，各乡村之间简易公路成网。
见交通位置图2.1。
图2.1研究区交通位置图2.1.2水文气象研究区属干旱半干旱大陆性季风气候。
其主要特点是：冬季寒冷干燥风沙多，夏季干旱降雨少，日照强烈，无霜期短。
多年平均降水量410mm，多年平均蒸发量1782.8mm，最高降水量出现在1959年，为929.2mm，最低为1965年，为155.1mm。
多年平均蒸发量1770mm，最高蒸发出现在1987年，2212.3mm。
年多年平均气温为6℃ 左右，最高气温为37.3℃，最低气温-30.5℃，无霜期103-168天，冻土深度1.56m。
多年平均相对湿度55%，全年主要风向为西北风，年平均风速1.7m/s，最大风速17.2m/s。
近年均（2014年-2016年）逐月降水及蒸发量见图2.2。
研究区水系较发育，均为外陆河水系，即黄河水系。
其中大黑河属黄河一级支流、发源于乌兰察布市卓资县境内，由北东向西南横贯于呼和浩特市境内，为季节性河流，流域面积17673.19km2，多年迳流量2.3 m3/s，径流摸数0.54d m3/s•km2，对区内地下水起补给作用。
武川县大海流沟地质报告(3)
内蒙古自治区武川县大海流沟矿区煤炭普查地质报告内蒙古自治区煤田地质局153勘探队2009年10月编制单位：内蒙古自治区煤田地质局153勘探队法人代表：李占山总工程师：刘东林技术负责人：刘青梅编写人：刘青梅李艳华张轶梅编制日期：二○○九年十月一、概况1. 位置大海流沟矿区位于呼和浩特市武川县东南约40km，行政隶属武川县管辖。
地理坐标为：东经111°09′00″～111°26′30″北纬40°54′15″～41°04′30″矿区范围由26个拐点圈定：1. 111°13′00″，040°54′15″2. 111°13′00″，040°57′30″3. 111°09′00″，040°57′30″4. 111°09′00″，041°00′45″5. 111°10′00″，041°00′45″6. 111°10′00″，041°01′30″7. 111°14′00″，041°01′30″8. 111°14′00″，041°00′30″9. 111°14′30″，041°00′30″10 111°14′30″，041°01′00″11. 111°17′00″，041°01′00″12 111°17′00″，041°02′00″13. 111°14′30″，041°02′00″14. 111°14′30″，041°02′45″15. 111°16′00″，041°02′45″16. 111°16′00″，041°04′30″17. 111°19′00″，041°04′30″18. 111°19′00″，041°04′00″19. 111°22′00″，041°04′00″20 111°22′00″，041°04′30″21. 111°26′30″，041°04′30″22. 111°26′30″，040°59′45″23. 111°22′15″，040°59′45″24. 111°22′15″，040°56′00″25. 111°24′30″，040°56′00″26. 111°24′30″，040°54′15″勘探区东西长18.4km，南北宽18.8km，面积为318.12km2。
勘察单位工程质量检查评定报告
表一勘察单位工程质量检查评定报告
工程名称
勘察单位（公章）
报告日期年月日内蒙古自治区建设厅印制
工程名称工程地点
建筑面积（万m2）结构、层数高度、跨度
投资总额
（万元）
开、竣工时间建设单位项目负责人勘察单位项目负责人设计单位项目负责人施工单位项目经理监理单位项目总监
工程质量监督机构质量监督工程师（一级或二级）
勘察单位完成勘察文件、勘察合同各项内容情况：
项目负责人：
—1—
勘察单位对地基处理的验收记录及评价：
项目负责人：
勘察单位质量评定意见：
勘察单位负责人：勘察单位（公章）：
年月日
注：《勘察单位工程质量检查评定报告》由勘察单位用钢笔或碳素笔填写清楚报建设单位，作为《建设工程竣工验收报告》的组成部分备案。
—2—。
呼和浩特市,勘察报告
一、工程概述受甲方委托，呼和浩特市华茂岩土工程有限责任公司对其拟建的段家窑村委会影视文化活动中心工程场地进行岩土工程详细勘察。
拟建场地位于呼和浩特市回民区攸攸板镇段家窑村北部，呼武公路11公里向西约800米处，,场地南北长约54.0米，东西宽约39.6-44.1米，拟建建筑物高1-2层，条形基础，砖混结构。
（详见建筑物和勘探点平面位置图）1、勘察依据：（1）勘察合同；（2）《岩土工程勘察规范》（GB50021—2001）；（3）《建筑抗震设计规范》（GB50011—2010）；（4）《建筑地基基础设计规范》（GB50007—2011）；（5）《工程地质手册》（第四版）；（6）《土工试验方法标准》（GB/T50123—1999）；（7）《建筑工程抗震设防分类标准》（GB50223—2004）；（8）《岩土工程勘察报告编制标准》（CECS99:98）；（9）《建筑工程地质勘探与取样技术规程》（JGJ/T87-2012）。
(10)《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010年版）；(11)《内蒙古自治区房屋建筑和市政基础设施工程施工图设计文件审查要点》（DBJ03-23-2006岩土工程勘察部分）。
2、勘察目的和任务：根据委托方所提供建筑物规模特征的相关资料，拟建建筑物按其使用功能的重要性划分抗震设防类别为“丙”类，根据工程规模和特征，以及由于岩土工程问题造成破坏或影响正常使用的后果，其工程重要性等级为“三级”，场地等级为“二级”，地基等级为“三级”，岩土工程勘察等级为“乙级”。
根据有关规范、规程及强制性标准，并结合设计要求，本次勘察的目的与任务如下：（1）查明勘察场地内不良工程地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议。
（2）查明勘察场地内各土层的类型、深度、分布、工程特性，分析和评价地基的稳定性、均匀性和承载力。
（3）查明勘察场地内地下水的埋藏情况、变化幅度、水化学类型及其对建筑物基础的侵蚀性。
工程地质勘察报告
目录1 绪言 (1)1.1工程概况 (1)1.2水库病险情况 (1)1.3勘察工作概述 (1)2 区域地质概况 (2)2.1地形地貌 (2)2.2地层岩性 (3)2.3地质构造及地震 (3)2.4区域稳定性评价 (5)2.5水文地质 (5)2.6物理地质现象 (6)3 库区工程地质条件及评价 (6)3.1基本地质条件 (6)3.2库区工程地质条件及评价................................................................ 错误!未定义书签。
3.3大坝工程地质条件及评价 (8)3.2.1 坝体工程地质条件及评价 (8)3.2.2 坝基工程地质条件及评价 (10)3.2.3 坝肩工程地质条件及评价 (10)3.4溢洪道工程地质条件及评价 (12)3.5放水设施工程地质条件及评价 (12)4 天然建筑材料 (12)4.1混凝土粗、细骨料 (12)4.2灌浆土料 (13)5 结论与建议 (12)附图：1、库区工程地质平面图...................................................... （地质-01）2、大坝主坝工程地质纵剖面图..............................................（地质-02）3、大坝(桩号0+044.43)工程地质横剖面图...............................（地质-03）1 绪言1.1 工程概况唐家大水库位于苍溪县高坡镇关圣村内，地理坐标东经106°21′8″，北纬32°0′43″，距苍溪县城83km，距广元市118km。
属渠江水系支流白石沟，水库集雨面积0.15km²，主河道长0.494km，河道比降83.8‰。
水库总库容11.2万m³，滞洪库容1.236万m³，兴利库容10.304万m³，死库容0.23万m³。

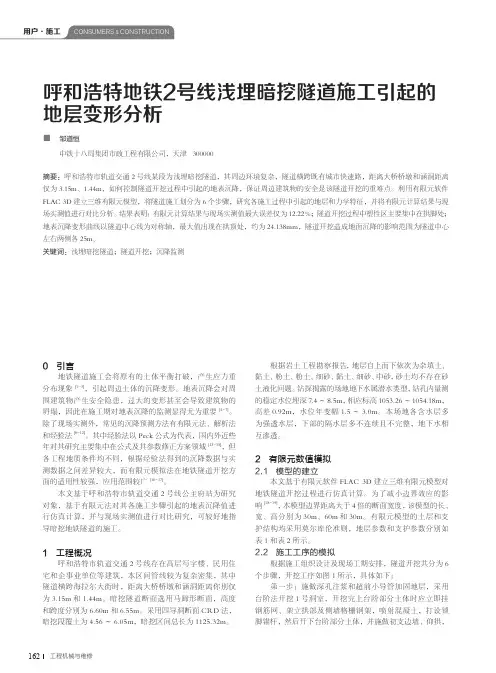

呼和浩特地铁2号线浅埋暗挖隧道施工引起的地层变形分析
2047.5
粉土
3.2
21.6
2.1
1.8
3.6
2068.5
细砂
6.6
33.0 3.0
0.0
10.3
2006.6
黏土
2.6
17.5 0.0
2.6
4.1
2058.0
ห้องสมุดไป่ตู้
细砂
7.5
36.0 3.0
0.0
10.3
2006.6
中砂 10.6 36.0 5.1
0.0
16.5
2058.0
表 2 支护结构物理力学参数
地表沉降值随着开挖过程的推进不断变大，沉降变形 曲线以隧道中心线为对称轴，最大值出现在拱顶处，约为 24.138mm，小于规范和设计允许值，隧道开挖造成地面沉 降的影响范围为隧道中心左右两侧各 25m。■
参考文献 [1] 李成伟 . 盾构隧道垂直下穿管线变形因素分析及控制技术研究
[J]. 工程机械与维修 ,2020(05):92-93.
3 现场实测
在本隧道开挖时，在海拉尔大街的中央分隔带设置了 监测点来监测隧道开挖过程中的地表沉降。以海拉尔大街 中心点为对称轴，每个 5m 设置一个监测点，共计 9 个监测 点（JM-1 ～ JM-9），测量范围为隧道中心左右两侧各 20m
CM&M 2021.04 163
用户·施工 CONSUMERS & CONSTRUCTION
0 引言
地铁隧道施工会将原有的土体平衡打破，产生应力重 分布现象 [1-3]，引起周边土体的沉降变形。地表沉降会对周 围建筑物产生安全隐患，过大的变形甚至会导致建筑物的 坍塌，因此在施工期对地表沉降的监测显得尤为重要 。 [4-7] 除了现场实测外，常见的沉降预测方法有有限元法、解析法 和经验法 [8-12]。其中经验法以 Peck 公式为代表，国内外近些 年对其研究主要集中在公式及其参数修正方案领域 [13-15]，但 各工程地质条件均不同，根据经验法得到的沉降数据与实 测数据之间差异较大，而有限元模拟法在地铁隧道开挖方 面的适用性较强，应用范围较广 。 [16-17]
呼和浩特市玉泉区东五十家街民和花园3号楼“11.22”天然气爆炸一般生产安全事故调查报告
呼和浩特市玉泉区东五十家街民和花园3号楼“11·22”天然气爆炸一般生产安全事故调查报告2021年11月22日7时35分，位于呼和浩特市玉泉区东五十家街民和花园3号楼一单元内发生一起天然气爆炸一般生产安全事故，共造成1人死亡、2人重伤、12人轻伤，直接经济损失约868万元。
事故发生后，呼和浩特市委、市政府高度重视，包钢书记作出指示，要求全力抢救伤员，做好伤亡人员亲属安抚等善后工作，尽快查明原因，严肃追究责任。
依照《中华人民共和国安全生产法》、《生产安全事故报告和调查处理条例》等国家有关法律法规，经呼和浩特市人民政府批准，2021年11月23日，成立了由市委常委、政府常务副市长刘程民任组长，副市长刘建国任副组长，市纪委监委、政府办、住房和城乡建设局、应急管理局、公安局、总工会、玉泉区人民政府等有关负责同志参加的呼和浩特市玉泉区东五十家街民和花园3号楼“11·22”天然气爆炸一般生产安全事故调查组，并聘请自治区燃气管道、电气设备、危化、安全管理、特种设备等专业的专家参与事故调查工作。
事故调查组按照“四不放过”和“科学严谨、依法依规、实事求是、注重实效”的原则，通过现场勘察、调查取证、技术鉴定、模拟实验、理论计算与分析、专家评估论证等方法，查明了事故发生经过、原因、人员伤亡和直接经济损失情况，认定了事故性质和责任，提出了对有关责任人和责任单位的处理建议，并针对事故原因及暴露出的突出问题，提出了事故防范措施建议。
现将有关情况报告如下：一、基本情况（一）事故发生小区基本情况玉泉区民和花园小区于2002年建成交付使用，供暖、燃气、给水等配套设施同期建设。
其中，燃气工程于2002年8月竣工，工程管理单位为呼市煤气化总公司工程处；监理单位为包头诚信达监理公司呼市项目部；设计单位为呼和浩特市市政工程设计研究院；施工单位为包钢建安（集团）有限责任公司呼市燃气管道工程第二项目部。
依据《城镇燃气技术规范》GB50494-2009第6.1.2条规定，“燃气管道的设计使用年限不少于30年”，发生断裂的DN200中压B级灰口铸铁燃气管道已运行19年。
挡土墙勘察报告
挡土墙勘察报告一、前言为了确保挡土墙工程的安全可靠，满足工程建设的需要，受_____委托，我单位对_____的挡土墙进行了详细的勘察工作。
本次勘察的目的是查明挡土墙场地的工程地质条件，为挡土墙的设计和施工提供准确、可靠的地质资料。
二、勘察工作概况（一）勘察依据1、《岩土工程勘察规范》（GB 50021-2001）（2009 年版）2、《建筑地基基础设计规范》（GB 50007-2011）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）（二）勘察任务及要求1、查明场地地形、地貌特征，地层结构、岩土类型、分布规律及其物理力学性质。
2、查明场地内有无不良地质作用，评价其对工程的影响，并提出防治建议。
3、查明地下水的类型、埋藏条件、水位变化规律及腐蚀性。
4、提供各土层的承载力特征值及变形参数。
5、对挡土墙的稳定性进行评价，并提出合理的基础形式及处理建议。
（三）勘察方法及完成工作量本次勘察采用了工程地质测绘、钻探、原位测试及室内试验等多种勘察手段相结合的方法。
共布置勘探点_____个，其中钻孔_____个，探井_____个。
钻探总进尺_____米，采取原状土样_____组，进行标准贯入试验_____次，静力触探试验_____点。
三、场地工程地质条件（一）地形地貌场地地貌单元属_____，地势较为平坦，地面高程在_____米之间。
（二）地层结构根据钻探揭露，场地地层自上而下依次为：1、填土：主要由黏性土组成，局部含少量建筑垃圾，结构松散，层厚_____米。
2、粉质黏土：黄褐色，可塑状态，稍有光泽，干强度中等，韧性中等，层厚_____米。
3、粉土：浅黄色，稍密状态，摇振反应迅速，干强度低，韧性低，层厚_____米。
4、细砂：灰白色，中密状态，主要矿物成分为石英、长石，层厚_____米。
（三）地下水场地地下水类型为潜水，主要赋存于粉土及细砂层中。
勘察期间测得地下水位埋深_____米，水位年变化幅度约_____米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概述
受甲方委托，呼和浩特市华茂岩土工程有限责任公司对其拟建的段家窑村委会影视文化活动中心工程场地进行岩土工程详细勘察。
拟建场地位于呼和浩特市回民区攸攸板镇段家窑村北部，呼武公路11公里向西约800米处，,场地南北长约54.0米，东西宽约39.6-44.1米，拟建建筑物高1-2层，条形基础，砖混结构。
（详见建筑物和勘探点平面位置图）
1、勘察依据：
（1）勘察合同；
（2）《岩土工程勘察规范》（GB50021—2001）；
（3）《建筑抗震设计规范》（GB50011—2010）；
（4）《建筑地基基础设计规范》（GB50007—2011）；
（5）《工程地质手册》（第四版）；
（6）《土工试验方法标准》（GB/T50123—1999）；
（7）《建筑工程抗震设防分类标准》（GB50223—2004）；
（8）《岩土工程勘察报告编制标准》（CECS99:98）；
（9）《建筑工程地质勘探与取样技术规程》
（JGJ/T87-2012）。
(10)《房屋建筑和市政基础设施工程勘察文件编制深度规定》
（2010年版）；
(11)《内蒙古自治区房屋建筑和市政基础设施工程施工图设计文件审查要点》（DBJ03-23-2006岩土工程勘察部分）。
2、勘察目的和任务：
根据委托方所提供建筑物规模特征的相关资料，拟建建筑物按其
使用功能的重要性划分抗震设防类别为“丙”类，根据工程规模和特征，以及由于岩土工程问题造成破坏或影响正常使用的后果，其工程重要性等级为“三级”，场地等级为“二级”，地基等级为“三级”，岩土工程勘察等级为“乙级”。
根据有关规范、规程及强制性标准，并结合设计要求，本次勘察的目的与任务如下：
（1）查明勘察场地内不良工程地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议。
（2）查明勘察场地内各土层的类型、深度、分布、工程特性，分析和评价地基的稳定性、均匀性和承载力。
（3）查明勘察场地内地下水的埋藏情况、变化幅度、水化学类型及其对建筑物基础的侵蚀性。
（4）查明勘察场地内可液化土层的层位及分布范围，并进行砂土液化判定。
（5）查明勘察场地内埋藏的河道、沟滨、墓穴、防空洞、孤石等对工程不利的埋藏物。
（6）对地基基础设计方案及地基基础持力层选择进行分析论证，提出科学合理的方案。
3、勘察工作量
根据本工程的岩土工程勘察等级和地基复杂程度等级，本次勘察共布置钻孔20眼，孔深6.50～8.00米，本次勘察完成外、内业工作量详见后附<勘探点一览表>。
4、勘察进程
（1）野外勘探：2013年9月15日—2013年9月21日
（2）资料整理：2013年9月22日—2013年9月25日
（3）提交报告：2013年9月26日
5、勘察工作质量评述
本次勘察使用DPP-100型钻机1台，采用回转钻进、泥浆护壁的工作方法，钻探中严格控制回次进尺，做到变层即提钻取样，无变层则按规定深度取样，及时描述记录地层，对各层土进行现场原位测试，同时在代表性土层采取土样，进行室内土工试验，综合确定建设场地的工程地质条件；土工试验由内蒙古第一水文地质工程地质勘查院试验室完成；各项成果图表、数据统计采用理正GICAD（6.8版）计算机软件输出。
总之，各项工作均满足本勘察阶段的有关规范、规程及强制性标准的要求。
二、工程地质条件
1、自然地理
本地区位于内蒙古中纬度内陆高原，属典型的干旱、半干旱大陆性气候，由于地形复杂，境内地区气候变化差异明显。
主要特点为冬长夏短，寒冷干燥，风多雨少，年平均气温7．5℃，年平均降雨量410mm，年蒸发量2577．2mm，全年无霜期130天，地表最大冻结深度160cm。
2、地形地貌
勘察场地原为山前坡地，现已经人工挖掘平整，场地平坦。
地面标高在100.64-100.75米之间，最大高差0.11米（以场地南侧公路中心线的假设高程为100.00米）。
3、场地土的结构特征及其岩土物理力学性质
勘察结果表明：在最大控制深度8.0米的范围内，场地
土层主要为第三系砂质泥岩，颜色以棕红色为主，从整体上看，土层水平分布较为均匀。
根据场地土成因类型及岩性特征的不同，将钻探揭露深度范围内的地层自上而下划分为二大层，现将地层岩性特征和埋藏分布特征、相应的物理力学性质指标及原位测试分述结果如下：
①填土：杂色，稍湿，松散，以粉土为主，层厚0.30—0.80米。
②砂质泥岩：棕红色，稍湿，坚硬，顶板埋深0.00米-0.80米，在钻探深度内该层未揭穿。
该层为第三系棕红色砂质泥岩，呈半胶结状。
天然状态单轴抗压强度0.43-0.67Mpa,遇水软化具粘性土特性，局部夹砂砾岩透镜体。
野外动力触探试验锤击数N63.5=30.0—50.0击。
修正后动力触探试验平均锤击数N63.5=31.5击。
4、水文地质条件
据钻探揭露：勘察场地在勘察期间钻探深度范围内未见地下水。
三、场地土地震效应
1、地震烈度
根据中华人民共和国国家标准《中国地震动参数区划图》（GB18306—2001），比照《中国地震烈度区划》，呼和浩特地区抗震设防烈度为8度，设计基本地震加速度值为0.20g，属第一组。
2、砂土液化判定
根据《建筑抗震设计规范》（GB50011—2010）规定需按下列公式进行液化初步判别：
初步判别公式：
d u＞d0＋d b－2 (4.3.3-1)
d w＞d0＋d b－3 (4.3.3-2)
d u＋d w＞1.5d0＋2d b－4.5 (4.3.3-3)
式中：d w——地下水位深度（米）
d u——上覆非液化土层厚度（米）
d b——基础埋置深度（米）
d0——液化土特征深度（米）
经初步判别该建筑场地不存在砂土液化现象。
3、建筑场地类别
根据本场区勘察结果估算，本场地平均剪切波速500m/s ≥Vse＞250m/s，结合场地覆盖层厚度资料确定场地土类型为中硬场地土，建筑场地类别为Ⅱ类。
四、岩土工程评价
1、承载力特征值的确定
综上所述，根据《建筑地基基础设计规范》（GB50007—2011），结合野外钻探、原位测试、室内试验分析结果及地区实践经验，综合给定场地各土层物理力学指标及承载力特征值如下：
①填土：松散不宜作为地基持力层。
②砂质泥岩：承载力特征值为f ak=200kpa
2、基础类型及基础持力层选择
拟建建筑物地上高1-2层,按其分布特征，从建筑物整体稳定性及结构特征考虑，拟建建筑物可采用天然地基浅基础，可选择②砂质泥岩层作为基础持力层，承载力特征值为f a k=200kpa。
3、稳定性评价
本场地土成份较单一,分布稳定连续,均匀性较好,拟建筑物场地总体稳定性较好，适宜建筑。
4、地下水影响
由于本场地内地下水埋深较大，对拟建物基础施工不产生影响。
五、结论与建议
1、该建筑场地类别为Ⅱ类，场地土类型为中硬场地土。
2、拟建建筑物可采用天然地基浅基础，可选择②砂质泥岩层作为基础持力层，承载力特征值为f a k=200kpa。
3、呼和浩特地区场地抗震设防烈度为8度，设计基本地震加速度值为0.20g，属第一组。
4、由于本场地内地下水埋深较大，对拟建物基础施工不产生影响。
5、勘察场地标准冻结深度1.60米。
6、该场地不存在砂土的液化问题。
7、基坑开挖后需经我单位验槽方可进行下一步施工。
