玻璃化学成分表

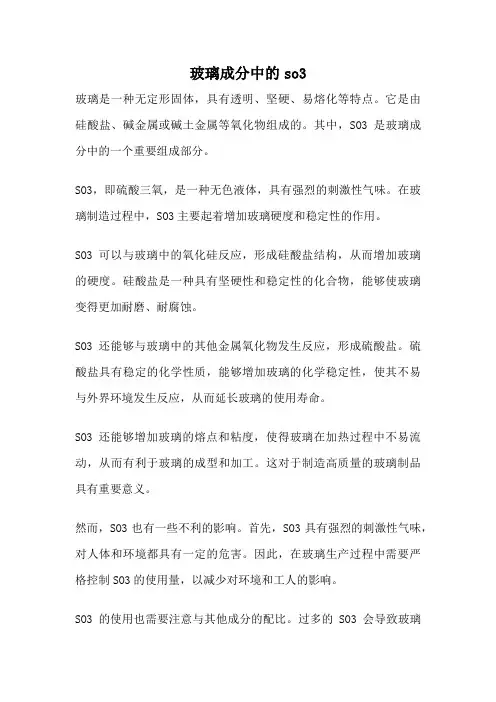

玻璃成分中的so3
玻璃成分中的so3玻璃是一种无定形固体，具有透明、坚硬、易熔化等特点。
它是由硅酸盐、碱金属或碱土金属等氧化物组成的。
其中，SO3是玻璃成分中的一个重要组成部分。
SO3，即硫酸三氧，是一种无色液体，具有强烈的刺激性气味。
在玻璃制造过程中，SO3主要起着增加玻璃硬度和稳定性的作用。
SO3可以与玻璃中的氧化硅反应，形成硅酸盐结构，从而增加玻璃的硬度。
硅酸盐是一种具有坚硬性和稳定性的化合物，能够使玻璃变得更加耐磨、耐腐蚀。
SO3还能够与玻璃中的其他金属氧化物发生反应，形成硫酸盐。
硫酸盐具有稳定的化学性质，能够增加玻璃的化学稳定性，使其不易与外界环境发生反应，从而延长玻璃的使用寿命。
SO3还能够增加玻璃的熔点和粘度，使得玻璃在加热过程中不易流动，从而有利于玻璃的成型和加工。
这对于制造高质量的玻璃制品具有重要意义。
然而，SO3也有一些不利的影响。
首先，SO3具有强烈的刺激性气味，对人体和环境都具有一定的危害。
因此，在玻璃生产过程中需要严格控制SO3的使用量，以减少对环境和工人的影响。
SO3的使用也需要注意与其他成分的配比。
过多的SO3会导致玻璃过于坚硬，易碎性增加；而过少的SO3则会导致玻璃质地松散，耐腐蚀性下降。
在玻璃制造过程中，SO3的加入量和使用方式也需要精确控制。
过高的温度和过长的反应时间会导致SO3过度分解，产生硫酸气体，进一步影响玻璃的质量。
因此，制造商需要根据具体的生产工艺和产品要求，合理调整SO3的使用条件。
SO3作为玻璃成分中的重要组成部分，对于玻璃的硬度、稳定性和加工性能都具有重要影响。
合理控制SO3的使用量和使用方式，能够提高玻璃制品的质量和性能，满足人们对于玻璃制品的需求。
玻璃化学成份
玻璃化学成份玻璃具有一系列非常可贵的特性：透明、坚硬，良好的耐蚀、耐热和电学、光学性质，那它有什么化学成分呢?以下是本人要与大家分享的：玻璃化学成份，供大家参考!玻璃化学成份一玻璃是一种较为透明的固体物质，在熔融时形成连续网络结构，冷却过程中粘度逐渐增大并硬化而不结晶的硅酸盐类非金属材料。
普通玻璃化学氧化物的组成(Na2O·CaO·6SiO2),主要成份是二氧化硅。
广泛应用于建筑物，用来隔风透光，属于混合物。
玻璃通常按主要成分分为氧化物玻璃和非氧化物玻璃。
非氧化物玻璃品种和数量很少，主要有硫系玻璃和卤化物玻璃。
硫系玻璃的阴离子多为硫、硒、碲等，可截止短波长光线而通过黄、红光，以及近、远红外光，其电阻低，具有开关与记忆特性。
卤化物玻璃的折射率低，色散低，多用作光学玻璃。
氧化物玻璃又分为硅酸盐玻璃、硼酸盐玻璃、磷酸盐玻璃等。
硅酸盐玻璃指基本成分为SiO2的玻璃，其品种多，用途广。
通常按玻璃中SiO2以及碱金属、碱土金属氧化物的不同含量，对玻璃进行划分。
玻璃化学成份二中文名称：石英玻璃化学成分分析方法标准号：GB/T 3284—93英文名称：Analytical method of the chemical composition in the quartz glass颁布单位：国家技术监督局发布实施日期：1994-07-011 主题内容与适用范围本标准规定了石英玻璃化学成分分析时采用的度剂、材料和仪器，试样的制备和分解，分析步骤和结果表述方法。
本标准适有于石英玻璃、高纯石英玻璃及其原料水晶、硅石的化学成分分析。
2 分析方法2.1化学分析法2.1.1 烧失量和二氧化硅的测定2.1.1.1 方法提要和原理试样经硫酸和氢氟酸分解，使全部二氧化硅转化为四氟化硅而除去，其反应方程如下：SiO2=6HF→H2SiF6+2H2OH2SiF6→SiF4↑=2HF↑2.1.1.2 试剂和仪器a. 氢氟酸(HF)2：优级纯。
玻璃的主要化学成分
玻璃的主要化学成分玻璃是人类使用的最古老的合成材料之一，那它有什么化学成分呢?以下是本人要与大家分享的：玻璃的主要化学成分，供大家参考!玻璃的主要化学成分一玻璃的主要化学成分是二氧化硅及氧化铝、氧化钙、氧化镁、氧化钠、氧化钾，其作用如下：1、二氧化硅为形成玻璃的主要组分，并使玻璃具有一系列优良性能，如透明度、机械强度、化学稳定性和热稳定性等。
缺点是其熔点高、熔液粘度大，造成熔化困难、热耗大，故生产玻璃时还需加入其他成分以改善这方面的状态。
2、玻璃原料中加入少量氧化铝，能够降低玻璃的析晶倾向，提高化学稳定性和机械强度，改善热稳定性，但当其含量过多时(Al2O3>5%)，就会增高玻璃液的黏度，使熔化和澄清发生困难，反而增加析晶倾向，并易使玻璃原板上出现波筋等缺陷。
3、加入适量氧化钙，能降低玻璃液的高温黏度，促进玻璃液的熔化和澄清。
温度降低时，能增加玻璃液黏度，有利于提高引上速度。
缺点是含量增高时，会增加玻璃的析晶倾向，减少玻璃的热稳定性，提高退火温度。
4、氧化镁其作用与氧化钙类似，但没有氧化钙增加玻璃析晶倾向的缺点，因此可用适量氧化镁代替氧化钙。
但过量则会出现透辉石结晶，提高退火温度，降低玻璃对水的稳定性。
5、氧化钠、氧化钾为良好的助溶剂，降低玻璃液的年度，促进玻璃液的熔化和澄清，还能大大降低玻璃的析晶倾向，缺点则是会降低玻璃的化学稳定性和机械强度。
由于二氧化硅、氧化铝、氧化钙、氧化镁、氧化钠、氧化钾具有以上一些特点，故在中国玻璃工业中一般大致控制在下列含量范围：SiO2 70%～%，Al2O3 1%～2.5%，CaO 8%～10%，MgO 1.5%～4.5%，(Na2O+K2O)13%～15%。
此外，玻璃原料中常含有少量三氧化二铁、氧化铁、三氧化二铬等有害成分，其作用如下：a、三氧化二铁能使玻璃着色，降低玻璃的透明度、透紫外线性能、透热性和机械强度，造成熔化澄清困难，并给玻璃的熔制品带来不良影响。
玻璃的成分及使用的原料
1.玻璃的成分成分SiO2 Al2O3 CaO MgO Na2O K2O Fe2O3 含量72％1～3％8％4％14％少量0.1～0.3％作用构成网络，形成玻璃改善玻璃化学性能，提高其化学稳定性2.原料玻璃原料通常分为主要原料和辅助原料主要原料：（1）引入SiO2的原料SiO2 Al2O3 Fe2O3 CaO MgO R2O 硅砂90～98％1～5％0.1～0.2％0.1～1％0～0.2％1～3％砂岩95～99％0.3～0.5％0.1～0.3％0.05～0.1％0.1～0.15％0.2～1.5％（2）引入Al2O3的原料SiO2 Al2O3 Fe2O3 CaO MgO R2O 长石55～65％18～21％0.15～0.4％0.15～0.8％—13～16％高岭土40～60％30～40％0.15～0.45％0.15～0.8％0.05～0.5％0.1～1.35％（3）引入Na2O的原料纯碱（Na2CO3）质量要求：Na2CO3>98％；NaCl<0.1％；Fe2O3<0.1％生硝（Na2SO4）质量要求：Na2SO4>85％；CaSO4<4％；Fe2O3<0.3％；H2O<5％（4）引入CaO的原料：主要有石灰石、方解石质量要求：CaO ≥50％；Fe2O3<0.15％（5）引入MgO的原料：主要有白云石、CaCO3 、MgCO3辅助原料：1.澄清剂：在玻璃熔制过程中能分解产生气体，或能降低玻璃粘度促使玻璃液中气泡排除的原料的统称。
分为三类：（1）As2O3和Sb2O3：单独使用时仅起鼓泡作用，但与硝酸盐组合作用时在低温吸氧，在高温放氧而起澄清作用，但As2O3极毒，故少用。
（2）硫酸盐原料：主要有Na2SO4，在高温时分解逸出气体而起澄清作用。
（3）氟化物类原料：主要有萤石（CaF2）及氟硅酸钠（Na2SiF6）。
（4）NaCl：高温时挥发出NaCl蒸气。
玻璃配料1
配料制备一、一、原料的选择采用什么原料来引入氧化物，是玻璃生产中的一个主要问题。
原料的选择，应根据已确定的玻璃组成，玻璃的性质要求，原料的来源、价格、矿藏量与供应的可靠性等来全面地加以考虑。
原料的选择恰当，对原料的加工工艺，玻璃的熔制过程、玻璃的质量、生产成本均有应响。
一般来说，应遵循如下原则。
1-1原料的质量，必须符合要求，而且成分稳定原料的化学组成，矿物组成，颗粒度组成都要符合质量要求。
首先原料的主要含量必须符合要求。
其次化学成分要比较稳定，其波动范围一般是根据玻璃化学成分所允许的偏差进行确定。
在不调整配方的情况下，原料的化学组成允许偏差如下：1-2易于加工选用易于加工的原料，不但降低设备投资，而且可以减少生产成本。
1-3成本低，能大量供应在不影响玻璃的前提下，最大限度的采用成本低、近周边地区的原料。
减少运费、减少库藏量。
如生产瓶罐深色玻璃时，可以采用就近的含铁高的石英砂。
1-4少用对人体有害的原料和轻质得原料轻质得原料易飞扬，一分层，如近几年来纯碱采用重质，不用轻质纯碱。
尽量不用轻质碳酸钙、碳酸镁等。
对人体有害的原料如白砒尽量不用，或者与三氧化二锑共用，使用铅化合物原料时，要注意劳动保护并定期检查身体。
1-5对耐火材料要侵蚀小氟化物。
如萤石是有效的助熔剂，但他对耐火材料的侵蚀较大，在熔制条件允许的情况下最好不用，硝酸钠对耐火材料侵蚀较大，而且价格昂贵，除了做澄清剂脱色剂以及有时为了调节配合料气体率，少量使用外，一般不作为引入氧化钠的原料。
二、二、原料的运输与储存原料的运输和储存，是玻璃生产中不可忽视的问题。
如果原料运输与储藏处理不当，会使原料发生报废，供应中断，或积压资金，对生产来说都将来造成影响。
原料储存应该有一定的数量。
储量不足，可能供应不上，影响正常生产。
储量过多积压资金，增加储量的困难。
一般根据原料日用量、原料的运距、可靠性来决定，储存数日至十日。
原料的容量重量，系数（T/M3）。
玻璃原料及加工工艺
玻璃原料及加工工艺一、玻璃生产用原料的种类、作用及质量要求1.玻璃的化学组成和作用玻璃化学成分的选择，是由玻璃制品的用途和成型方法来决定的。
平板玻璃属于钠钙硅酸盐玻璃，采用的玻璃成分以二氧化硅（SiO2）、氧化钙（CaO）和氧化钠（Na2O）为主。
其成分相对含量分别为：SiO269%～75%，CaO 5%～10%，Na2O13%～15%。
为了防止析晶和改善化学稳定性，在该系统组成中引入了氧化铝（Al2O3）、氧化镁（MgO），其中，Al2O30～2.5%、MgO 1%～4.5%。
Al2O3主要是替代SiO2，而MgO则是替代CaO，有时引入少量B2O3以便于改善热稳定性，引入BaO和PbO等以改善光学性能。
几种不同生产工艺的平板玻璃成分（质量百分比）见表2.1。
表2.1 平板玻璃化学组成这些氧化物在玻璃熔制和成型过程中的作用及对玻璃性能的影响如下：（1）二氧化硅（SiO2）SiO2是制造平板玻璃最主要的成分，是玻璃的“骨架”，能增加玻璃液的黏度，降低玻璃的结晶倾向，提高化学稳定性和热稳定性，在玻璃中含量不低于70%。
（2）三氧化二铝（A12O3）A12O3对增加玻璃液黏度的影响程度比SiO2大。
因此，玻璃中Al2O3含量的增加，不仅会使熔化速度减慢、澄清时间拖长，而且对玻璃液在锡槽中摊平、展薄、抛光也不利。
但A12O3能降低玻璃的结晶倾向和结晶速度，降低玻璃的膨胀系数，从而提高玻璃的热稳定性、化学稳定性和机械强度。
Al2O3一般含量小于2%。
（3）氧化钙（CaO）CaO是玻璃的主要成分之一，它能加速玻璃的熔化和澄清过程，并提高玻璃的化学稳定性；但CaO会使玻璃产生结晶的倾向；CaO含量增加，玻璃料性变短，为高速度拉引玻璃创造有利条件。
但玻璃中CaO的含量也不宜太大，如大于10%则会增加玻璃的脆性。
（4）氧化镁（MgO）MgO能提高玻璃的化学稳定性和机械强度，降低玻璃的结晶倾向和结晶速度。
MgO对玻璃黏度的影响较为复杂，当温度高于1 200℃时，会使玻璃液的黏度降低；而由1 200℃降至900℃的过程中，又有使玻璃液的黏度增加的倾向；低于900℃，反而使玻璃的黏度下降。
玻璃原料主要成分
在我们的生活当中，相信朋友们对玻璃都不会陌生，玻璃在我们的生活中应用到的领域非常的广泛，比较常见的是我们的玻璃门窗，但是我们的朋友并不知道制作玻璃的原材料需要用到什么？下面小编就大家来一起了解一下吧！玻璃原料比较复杂，但按其作用可分为主要原料与辅助原料。
主要原料构成玻璃的主体并确定了玻璃的主要物理化学性质，辅助原料赋予玻璃特殊性质和给制作工艺带来方便。
一、主要原料：1、硅砂或硼砂：硅砂或硼砂引入玻璃的主要成分是氧化硅或氧化硼，它们在燃烧中能单独熔融成玻璃主体，决定了玻璃的主要性质，相应地称为硅酸盐玻璃或硼酸盐玻璃。
2、苏打或芒硝：苏打和芒硝引入玻璃的主要成分是氧化钠，它们在煅烧中能与硅砂等酸性氧化物形成易熔的复盐，起了助熔作用，使玻璃易于成型。
但如含量过多，将使玻璃热膨胀率增大，抗拉度下降。
3、石灰石、白云石、长石等：石灰石引入玻璃的主要成分是氧化钙，增强玻璃化学稳定性和机械强度，但含量过多使玻璃折晶和降低耐热性。
白云石作为引入氧化镁的原料，能提高玻璃的透明度、减少热膨胀及提高耐水性。
长石作为引入氧化铝的原料，它可以控制熔化温度，同时也可提高耐久性。
此外，长石还可提供氧化钾成分，提高玻璃的热膨胀性能。
4、碎玻璃：一般来说，制造玻璃时不是全部用新原料，而是掺入15%——30%的碎玻璃。
二、玻璃的辅助原料1、脱色剂：原料中的杂质如铁的氧化物会给玻璃带来色泽，常用纯碱、碳酸钠、氧化钴、氧化镍等作脱色剂，它们在玻璃中呈现与原来颜色的补色，使玻璃变成无色。
此外，还有与着色杂质能形成浅色化合物的减色剂，如碳酸钠能与氧化铁氧化成二氧化二铁，使玻璃由绿色变黄色。
2、着色剂：某些金属氧化物能直接溶于玻璃溶液中使玻璃着色。
如氧化铁使玻璃呈现黄色或绿色，氧化锰能呈现紫色，氧化钴能呈现蓝色，氧化镍能呈现棕色，氧化铜和氧化铬能呈现绿色3、澄清剂：澄清剂能降低玻璃熔液的粘度，使化学反应所产生的气泡，易于逸出而澄清。
常用的澄清剂有白砒、硫酸钠、硝酸钠、铵盐、二氧化锰等。
玻璃的成分
各种“玻璃”的成分（1）普通玻璃（Na2SiO3、CaSiO3、SiO2或Na2O•CaO•6SiO2）（2）石英玻璃（以纯净的石英为主要原料制成的玻璃，成分仅为SiO2）（3）钢化玻璃（与普通玻璃成分相同）（4）钾玻璃（K2O、CaO、SiO2）（5）硼酸盐玻璃（SiO2、B2O3）（6）有色玻璃在（普通玻璃制造过程中加入一些金属氧化物。
Cu2O——红色；CuO——蓝绿色；CdO——浅黄色；CO2O3——蓝色；Ni2O3——墨绿色；MnO2——紫色；胶体A u——红色；胶体Ag——黄色）（7）变色玻璃（用稀土元素的氧化物作为着色剂的高级有色玻璃）（8）光学玻璃（在普通的硼硅酸盐玻璃原料中加入少量对光敏感的物质，如AgCl、AgBr 等，再加入极少量的敏化剂，如CuO等，使玻璃对光线变得更加敏感）（9）彩虹玻璃（在普通玻璃原料中加入大量氟化物、少量的敏化剂和溴化物制成）（10）防护玻璃（在普通玻璃制造过程加入适当辅助料，使其具有防止强光、强热或辐射线透过而保护人身安全的功能。
如灰色——重铬酸盐，氧化铁吸收紫外线和部分可见光；蓝绿色——氧化镍、氧化亚铁吸收红外线和部分可见光；铅玻璃——氧化铅吸收X射线和r射线；暗蓝色——重铬酸盐、氧化亚铁、氧化铁吸收紫外线、红外线和大部分可见光；加入氧化镉和氧化硼吸收中子流。
（11）微晶玻璃（又叫结晶玻璃或玻璃陶瓷，是在普通玻璃中加入金、银、铜等晶核制成，代替不锈钢和宝石，作雷达罩和导弹头等）。
（12）玻璃纤维（由熔融玻璃拉成或吹成的直径为几微米至几千微米的纤维，成分与玻璃相同）（13）玻璃丝（即长玻璃纤维）（14）玻璃钢（由环氧树脂与玻璃纤维复合而得到的强度类似钢材的增强塑料。
）（15）玻璃纸（用粘胶溶液制成的透明的纤维素薄膜）（16）水玻璃（Na2SiO3）的水溶液，因与普通玻璃中部分成分相同而得名）（17）金属玻璃（玻璃态金属，一般由熔融的金属迅速冷却而制得）（18）萤石（氟石）（无色透明的CaF2，用作光学仪器中的棱镜和透光镜）（19）有机玻璃（聚甲基丙烯酸甲酯）注：（14）——（19）为类玻璃。
玻璃的原料
玻璃的原料--芒硝窗玻璃：又称钠钙硅玻璃，主要成分Na2O-CaO-SiO2还有MgO等。
玻璃的原料：石灰石（CaCO3）、白云石（MgCO3-CaCO3）、纯碱（Na2CO3）、芒硝（Na2SO4）、石英砂（SiO2）等。
用上述原料，粉磨，并按一定的比例混合均匀后（加一部分水，提高均匀度及其他工艺上的要求），然后入玻璃窑熔制。
玻璃熔制过程包括：硅酸盐的形成，玻璃体的形成，澄清，均化及冷却。
石灰石、白云石、纯碱、芒硝都会产生气体，这样不仅对玻璃形成无害，而且有利于玻璃的澄清与均化，工厂一般还要加入一部分澄清剂，生成大量的气泡，气泡在上浮的过程中，复合小气泡，这就是玻璃澄清的机理。
Na2CO3+SiO2 =(高温)Na2SiO3+CO2 CaCO3+SiO2=(高温)CaSiO3+CO2玻璃熔制概论1.原料熔化1.1硅酸盐形成1.1.1原料本身的加热变化1.1.2原料间相互加热反应1.1.3原料加热之挥发损失1.2玻璃液形成1.3影响熔化因素2.玻璃液澄清2.1气体间之转化与平衡2.2气体与玻璃液相互作用2.3澄清剂之化学作用2.4澄清之物理作用3.玻璃液均化3.1不均物的熔解与扩散均化3.2玻璃液的对流均化3.3气泡上升搅拌均化4.玻璃液冷却4.1硫酸盐的热分解4.2溶解气体析出4.3玻璃液流股间的化学反应4.4含钡玻璃产生二次气泡4.5电化学反应5.玻璃熔制之影响因素5.1玻璃组成5.2原料物理状态5.2.1原料的选择5.2.2颗粒的粗细5.2.3原料的水分5.2.4碎玻璃影响5.3投料方式5.4澄清剂5.5助熔剂5.5.1氧化锂5.5.2霞石5.5.3高炉炉渣5.6熔解控制5.6.1温度控制5.6.2压力控制5.6.3气氛控制5.6.4液面控制5.6.5泡界线控制5.7玻璃液流5.8熔制技术改良的影响玻璃熔制概论：玻璃熔制包含许多复杂的过程，为一系列之物理、化学、物理化学变化；在加热过程中发生之变化如下表：物理变化化学变化物理化学变化原料加热固相反应共熔体形成原料脱水碳酸盐、硫酸盐、硝酸盐分解固态的熔解与液态互熔成分熔化水化合物分解玻璃液、火焰、气泡间作用晶相转化化学结合水的分解玻璃液与耐火材料作用成分挥发硅酸盐的形成与相互作用从加热原料到熔制成玻璃液，根据熔制过程的不同分为以下五种阶段：1.硅酸盐形成：在加热过程中，原料中各种组成经化学、物理变化后，大部分之气体产物皆已挥发，此阶段完成了玻璃熔解主要反应过程，玻璃原料转化成硅酸盐和SiO2组成的不透明烧结物；以<容>所生产之钠钙硅玻璃而言，此阶段温度约在800~900℃完成。
玻璃体系分类
玻璃体系分类玻璃是一种非晶态固体，其原子或分子结构没有长程的周期性排列。
它具有无序的、非晶态的结构特征，因此在光学、电学和力学等方面表现出独特的性质。
玻璃可以根据不同的分类标准进行分类，本文将介绍几种常见的玻璃体系分类方式。
1. 化学成分分类根据玻璃中主要元素的组成，可以将玻璃分为硅酸盐玻璃、硼硅酸盐玻璃、氧化物玻璃等不同类型。
1.1 硅酸盐玻璃硅酸盐玻璃是指以二氧化硅（SiO2）为主要成分，并添加适量碱金属氧化物（如氧化钠、氧化钾）和碱土金属氧化物（如氧化钙、氧化镁）等制成的玻璃。
常见的硅酸盐玻璃包括常见窗户玻璃、容器玻璃等。
1.2 硼硅酸盐玻璃硼硅酸盐玻璃是指以硼酸盐（如硼砂）和二氧化硅为主要成分的玻璃。
相比硅酸盐玻璃，硼硅酸盐玻璃具有较低的熔点和更好的耐热性能。
它常被用于制备耐高温容器、光纤等。
1.3 氧化物玻璃氧化物玻璃是指以金属氧化物为主要成分的玻璃，常见的有碱金属氧化物（如氧化钠、氧化钾）、碱土金属氧化物（如氧化镁、氧化钙）等。
这类玻璃通常具有较高的折射率和较好的光学性能，广泛应用于光学器件制造等领域。
2. 特性分类根据玻璃的特性，可以将其分为导电玻璃、透明陶瓷、光纤等不同类型。
2.1 导电玻璃导电玻璃是一种能够导电的特殊类型的玻璃。
它在制备过程中添加了导电材料（如氧化锡、氧化铟等），使得玻璃具备了导电性能。
导电玻璃常用于触摸屏、显示器件等领域。
2.2 透明陶瓷透明陶瓷是一种具有高透明度和较好耐高温性能的陶瓷材料。
它通常由氧化物和非氧化物相组成，通过特殊的制备工艺获得。
透明陶瓷在军事、航空航天等领域有广泛的应用，如制作窗口、护目镜等。
2.3 光纤光纤是一种由玻璃或塑料制成的细长材料，具有优异的光传输性能。
它广泛应用于通信领域，实现了远距离的光信号传输。
光纤根据不同的应用需求可以分为单模光纤和多模光纤。
3. 制备方式分类根据玻璃的制备方式，可以将其分为浮法玻璃、注射成型玻璃、拉伸法制备玻璃等不同类型。
