550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A(1)
变频调速技术在火力发电厂大型电动机上的应用
四、三种型号中压变频器的试验结果汇总
输入电流及综合功率
下花园2号
ROBINCON PH-6.3-6-550
陡河2号
HARSVERT-A06/130
陡河3号
AB PowerFlex TM7000-A250
工频
输入电流(A)
31～38 4～14 600～670 130～240 430～510
61～73 19～31 960～1130 390～610 470～570
四、三种型号中压变频器的试验结果汇总
基本情况
下花园2号 机组容量(MW) 辅机类型 电动机型号 电动机主要参数 变频器型号 变频器输出电流 (A) 整体装置冷却方 式 投运时间 试验负荷点 100 吸风机 JSQ158-6 550kW / 64A / 985r/min / 1978年 ROBINCON PH-6.3-6-550 70 室内封闭循环、排风道＋ 轴流风机、水冷却器 2001年7月 50、70、85、100 125 吸风机 Y1000-8/1180 1000kW / 119A / 743r/min / 1997年 HARSVERT-A06/130 130 室内封闭、室内空调 2002年12月 90、100、110、125 陡河2号 250 吸风机 Y2000-10/1250 2000kW / 247A / 594r/min / 1995年 AB PowerFlex A250 250 换流、变频器室墙壁加防 尘滤网 2002年12月 126、150、180、200、225 、250 TM7000陡河3号
•
• • •
年/日负荷曲线、
是否采用滑压运行、 风机和泵的运行性能、 机组管路泄露情况、
•
燃料价格
一、发电厂大型辅机应用变频调速技术的情况

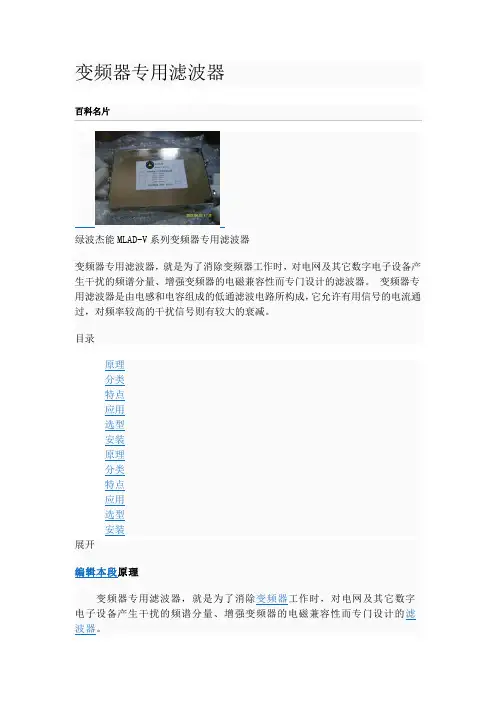

变频器专用滤波器
变频器专用滤波器绿波杰能MLAD-V系列变频器专用滤波器变频器专用滤波器，就是为了消除变频器工作时，对电网及其它数字电子设备产生干扰的频谱分量、增强变频器的电磁兼容性而专门设计的滤波器。
变频器专用滤波器是由电感和电容组成的低通滤波电路所构成，它允许有用信号的电流通过，对频率较高的干扰信号则有较大的衰减。
目录变频器专用滤波器是由电感和电容组成的低通滤波电路所构成，它允许有用信号的电流通过，对频率较高的干扰信号则有较大的衰减。
由于干扰信号有差模和共模两种，因此滤波器要对这两种干扰都具有衰减作用。
其基本原理有三种:1、利用电容通高频隔低频的特性，将火线、零线高频干扰电流导入地线（共模），或将火线高频干扰电流导入零线（差模）；2、利用电感线圈的阻抗特性，将高频干扰电流反射回干扰源；3、利用干扰抑制铁氧体可将一定频段的干扰信号吸收转化为热量的特性，针对某干扰信号的频段选择合适的干扰抑制铁氧体磁环、磁珠直接套在需要滤波的电缆上即可编辑本段分类变频器专用型滤波器，根据其使用位置不同，可以分为变频器输入端专用型滤波器和变频器输出端专用型滤波器。
编辑本段特点1、变频器输入端专用变频器的特点1.1、宽范围的衰减特性；1.2、较小的泄露电流；2、变频器输出端专用滤波器的特点2.1、dv/dt抑制，过电压限制；2.2、降低变频器电磁干扰；2.3、减少变频器及马达线圈损耗；编辑本段应用工业控制装置中的电源模块，尤其是逆变类设备，如：变频器、UPS等；编辑本段选型变频器专用滤波器选型时，要确定以下几点：1、额定电压额定电压是变频器专用滤波器用在指定电源频率时的工作电压，也是滤波器最高允许的电压值。
如用在50Hz单相电源的滤波器，额定电压为250V；用在50Hz三相电源的滤波器，额定电压为440V。
若输入滤波器的电压过高，会使内部电容器损坏。
2、额定电流额定电流（Ir）是在额定电压和指定环境温度条件下所允许的最大连续工作电流。
ABB变频器价目表
Price(RMB) 价格(元)
转主菜单选CompAC Option
调试工具 Commissioning Tool Name and Description Code No. 名称及描述 产品代号 DriveWindow Light最新正版软件并包含OPCA-02连线 3ABD64532871 计算机与ACS355连线 USB-Serial Adapter 3ABD68583667 计算机与ACS550连线 PC to Drive Cable Connection 3ABD68239745 演示设备 Demo Equipment Name Code No. 可选项名称 产品代号 ACS550手提演示设备 Demo Suit Case (incl. ACS550 Unit)(芬兰产) 3ABD64755480 制动斩波器和制动电阻 Brake Chopper & Brake Resistor Type 制动斩波器 外置 产品型号 配置 制动斩波器 ACS550-01-03A3-4 内置标配 不需要 ACS550-01-04A1-4 内置标配 不需要 ACS550-01-05A4-4 内置标配 不需要 ACS550-01-06A9-4 内置标配 不需要 ACS550-01-08A8-4 内置标配 不需要 ACS550-01-012A-4 内置标配 不需要 ACS550-01-015A-4 内置标配 不需要 ACS550-01-023A-4 内置标配 不需要 NBRA系列（参考ACS800） ACS550-01-031A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-038A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-045A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-059A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-072A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-087A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-125A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-157A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-180A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-195A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-246A-4 外置可选 NBRA系列（参考ACS800） ACS550-01-290A-4 外置可选 ACS-BRK-C、ACS-BRK-D和CBR-V系列电阻及其防护外罩转主菜单R5 无内含
ABB变频器价目表
NBRA-653C 04AS=风冷模块，速度和转矩控制 04AM=风冷模块，运动控制 204MAR=IGBT整流单元系列 204MCR=IGBT整流单元系列 制动电阻JBR-09 所有制动电阻可选件
FPBA-01/FCAN-01/FDNA-01 可选适配器模块全系列
ACSM1 PLC
新增FENA-01/FECA-01/FSCA-01/FSEA-21/FMAC-01 输入电抗器(AC Mains Choke) 输入电抗器(DC Mains Choke) 主电源EMC滤波器(Mains Filter)增加JFI-A1和JFI-B1 主电源EMC滤波器(Mains Filter)全系列 DriveCAM 1.x编程和维护工具 Assistant Control Panel U 控制盘 Assistant Control Panel A 控制盘 低电压模式直流供电（JPO-01) 应用软件N6000/N4000/N6050/N4050 伺服电机(Servo Motor) 伺服电机电源电缆(Power Cables) Resolver编码器电缆(Resolver Cables) Encoder编码器电缆(Encoder Cables) AC500系列、AC500-eCo系列和CP400系列加入本价格表 AC500：价格个位取整数 AC500：CPU和I/O模块底板价格调整 AC500：新产品释放（包括Digivis500上位组态软件） AC500-eCo：PM564系列CPU及PM554继电器输出型CPU价格调整 AC500-eCo：新产品释放（接线端子和DC561连接电缆） AC500-eCo：TA564-9/11前螺钉前接线端子价格调整 CP400：价格个位取整数
DCS400
No Change
禾望电气产品手册（集中 集散）大功率光伏逆变器说明书
深圳市禾望电气股份有限公司（股票代码：603063）专注于新能源和电气传动产品的研发、生产、销售和服务，主要产品包括风力发电产品、光伏发电产品、电气传动产品等，拥有完整的大功率电力电子装置及监控系统的自主开发及研发实力与测试平台。
公司通过技术和服务上的创新，不断为客户创造价值，现已成为国内新能源领域最具竞争力的电气企业之一。
在光伏并网发电领域，禾望电气提供具有竞争力的整体解决方案，包括组串式中小功率光伏发电系统和集中/集散式大功率光伏发电系统。
在集中式方案中，包括1100V系统用的500kW、630kW、800kW并网逆变器和1500V系统用的1250kW、1562.5kW、2500kW和3125kW并网逆变器，以及箱变一体机式的一体化解决方案组合产品。
在集散式方案中，包括1100V系统用的1000kW和1250kW并网逆变器，同时提供1MW、1.25MW、2MW、2.5MW、4MW 和5MW的逆变箱房式、箱变一体机式的一体化解决方案组合产品。
在组串式方案中，包括户用5kW～8kW单相机型，商用8kW～33kW小功率、36kW～50kW中功率和60kW～125kW大功率以及DC1500V 225kW大功率机型。
同时提供对应的WiFi模块/GPRS无线模块/4G无线模块、智能数据采集器产品和防逆流解决方案，满足系统的远程监控和运维管理需求。
在工商业储能领域，禾望电气提供60kW～120kW户外储能一体机装置（可选配100kWh/200kWh的电池），满足工厂限电模式下的削峰填谷及离网应用。
集中式光伏并网逆变器（1500V）集中式光伏并网逆变器（1100V）集散式逆变系统（1100V）集散式光伏并网逆变器集散式汇流箱集散式系统在平地光伏电站的应用——2.5MW 35kV/10kV集成逆变升压一体化电站智能数据采集器兆瓦级光伏并网逆变房集散式光储充共直流母线解决方案应用案例0408101214161820212223质量管理体系环境管理体系职业健康安全管理体系CNAS认可实验室资质国家级高新技术企业国家科学技术进步奖总部 · 深圳6大研发制造基地：深圳、苏州、东莞、盐城、西安、河源30个服务基地：布局全球市场，为更多客户提供全面服务① 4000m以上应用请联系禾望电气② 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPHV1250-550HPHV1250-630HPHV1562.5-550HPHV1562.5-600HPHV1562.5-630直流侧参数MPPT电压范围800V～1450V最大直流电压1500V标配可接入支路数6路（接24路汇流箱）/ 9路（接16路汇流箱）7路（接24路汇流箱）/ 11路（接16路汇流箱）最大支路电流400A交流侧参数额定输出功率1250kW 1562.5kW 最大输出功率1375kW1718.7kW 1719kW 1718.7kW 额定输出电流1312A 1146A 1640A 1504A 1432A 最大输出电流1443A 1261A 1804A 1654A 1575A 额定电网电压550V 630V 550V 600V 630V 允许电压范围440V～632V504V～724V440V～632V 480V～690V504V～724V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.8（感性）～0.8（容性）系统参数最大效率99.00%99.02%99.11%99.00%99.01%中国效率98.47%98.50%98.47%98.50%待机自耗电＜100W 冷却方式强制风冷防护等级IP20工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ①≤5000m（4000m以上降额使用）允许相对湿度0%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet 机械参数整机尺寸（宽*高*深）②1600*2150*800mm重量≤1300kg≤1400kg① 4000m以上应用请联系禾望电气② 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPHV2500-550HPHV2500-630HPHV3125-550HPHV3125-600 HPHV3125-630直流侧参数MPPT电压范围800V～1450V最大直流电压1500V标配可接入支路数12路（接24路汇流箱）/ 18路（接16路汇流箱）14路（接24路汇流箱）/ 22路（接16路汇流箱）最大支路电流400A交流侧参数额定输出功率2500kW 3125kW 最大输出功率2750kW3438kW 额定输出电流2624A 2292A 3280A 3008A 2864A 最大输出电流2886A 2522A 3608A 3309A 3150A 额定电网电压550V 630V 550V 600V 630V 允许电压范围440V～632V504V～724V440V～632V 480V～690V504V～724V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.8（感性）～0.8（容性）系统参数最大效率99.02%99.04%99.06%99.11%中国效率98.49%98.62%待机自耗电＜100W 冷却方式强制风冷防护等级IP55工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ①≤5000m（4000m以上降额使用）允许相对湿度0%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet 机械参数整机尺寸（宽*高*深）②1710*2505*1700mm重量≤2700kg交流软启和交直流双电源冗余，无需外配UPS或者辅电就可以完成低压穿越性能特点① 根据客户需求，逆变器交流输出电压可定制② 4000m以上应用请联系禾望电气③ 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPSP0500HPSP0630HPSP0800-CC直流侧参数MPPT电压范围500V～900V520V～900V500V～900V最大直流电压1100V标配可接入支路数8路12路最大支路电流160A 交流侧参数额定输出功率500kW 630kW 800kW 最大输出功率550kW 693kW840kW 额定输出电流902A 1137A 1010A 1320A 最大输出电流993A 1250A 1111A 1386A 额定电网电压 ①320V 320V 360V 350V 允许电压范围256V～368V256V～368V288V～414V315V～385V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.9（感性）～0.9（容性）0.95（感性）～0.95（容性）系统参数最大效率99.02%99.01%99.03%99.01%欧洲效率98.3%98.3%98.4%98.5%待机自耗电＜50W 冷却方式强制风冷防护等级IP20（户内型） / IP55（户外型）工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ②≤5000m（4000m以上降额使用）允许相对湿度5%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet机械参数整机尺寸（宽*高*深）③1000*2150*800mm / 1220*2300*870mm重量≤1000kg户外型户内型心数据交互。
变频器EMC滤波器
* 更多（其他）产品请联系 上海民恩电气有限公司
变频器滤波器特征
编辑
1、变频器滤波器是基于变频器在工作时，对电网及其它数字电子设备产生干扰的频谱分量电磁兼容 性特点而专门设计的。
2、安装于电机和变频器及电源与变频器之间。 3、小尺寸,无需风扇，采用的是经过最恶劣环境测试过的高性能的材料和部件。 变频器滤波器参数
电源滤波器厂家
如有需要请您联系《上海民恩电气有限公司》咨询！
变频器 EMC 滤波器
A
B CDE F
G
H KJ L
N30 240±2.0 300 360 394 100 210 235±2.0 260 5.0 25 115
N60 290±2.0 350 410 444 100 210 230±2.0 256 6.0 30 162
ME920-1000 ME960-1000
对应容量 KW
额定 电流
A
额定 电压 VAC
电源 频率 Hz
试验电压 线-线 线-地 VDC VDC
外形 尺寸
0.75/1.5
5
N2
2.2/3.7
8
N2
5.5/7.5
16
N5
11/15
30
N5
18.5/22
45
N10
30/37
72
N12
45
100
N12
55
120 380 50
有一定的节能功效。
（4）缓解三相不平衡
如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器
输入滤波器之后，
可以有效缓解这一问题。
变频器专用输入EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
四方E550变频器使用手册
4.3
4.8
370×245×240
E550 系列通用型小功率变频器
II 注意事项 本公司在产品的制造、包装、运输等方面有严格的质量保证体系，但万一
注意事项 I
注意事项
E550 系列通用型小功率变频器适用于一般的工业单相及三相电源。如果本变 频器用于因失灵而可能造成人身伤亡的设备时（例如核控制系统、航空系统、安全 设备及仪表等），请慎重处理并应向厂家咨询；如果用于危险设备，该设备上应有 安全防护措施以防变频器故障时事故范围扩大。本变频器的生产具有严格的质量保 证体系，但为确保您的人身、设备及财产的安全，在使用变频器之前，请您务必阅 读本章内容，并严格按照要求进行搬运、安装、运行、调试与检修等。
MADE IN CHINA Shenzhen Simphoenix Electric Technology Co.,Ltd
条形码
机器重量及尺寸
机型
机器净重(KG) 机器毛重(KG) 外箱尺寸(mm)
E550-2S0004(B) / E550-2S0007(B)
0.8
1.0
195×115×175
E550-4T0007(B)
6.1 基本运行参数组 ...........................................................2..6.... 6.2 模拟输入/输出参数组 ...................................................3..2....
E550-4T0040(B)/E550-2S0040(B)
1.9
2.2
270×160×215
E550-4T0055(B)/ E550-4T0075(B)
900 系列变频器用户手册说明书
900系列变频器用户手册目录第1章安全信息及注意事项-----------------------------1-1.1重要的安全信息----------------------------------------1-1.2注意事项--------------------------------------------------2-第2章产品信息----------------------------------------------4-2.1产品型号命名规则------------------------------------4-2.2变频器型号表-------------------------------------------4-2.3产品外型尺寸表----------------------------------------6-2.4产品外观图----------------------------------------------7-2.5技术规范------------------------------------------------10-2.6制动单元与制动电阻选型表---------------------11-第3章机械安装与电气连接----------------------------12-3.1机械安装------------------------------------------------12-3.1.1安装环境------------------------------------------12-3.1.2安装空间------------------------------------------12-3.1.3日常维护------------------------------------------12-3.2电气连接------------------------------------------------13-3.2.1变频器主回路端子----------------------------13-3.2.2主回路接线方式--------------------------------13-3.2.3变频器控制端子--------------------------------14-3.2.4变频器接线图-----------------------------------16-第4章键盘操作与显示----------------------------------18-4.1键盘简介------------------------------------------------18-4.2键盘按键说明-----------------------------------------18-4.3迷你型键盘外形图（0.75-2.2KW）------------19-4.4迷你型键盘按键说明（0.75-2.2KW）---------19-4.5通用型按键操作举例-------------------------------19-4.6控制应用案例-----------------------------------------21-4.6.1变频器三线制设置----------------------------21-4.6.2变频器多段速设置（迷你型为例）-----22-4.6.3变频器恒压供水功能应用------------------23-4.6.4变频器多组网联机功能应用（以三组网联机为例）---------------------------------------------------------24-4.6.5变频器一控多功能应用----------------------25-第5章参数说明---------------------------------------------27-5.1参数名称概览-----------------------------------------27-5.2参数说明------------------------------------------------31-5.2.1F0参数组-基本参数---------------------------31-5.2.2F1参数组-端子IO功能选择----------------34-5.2.3F2参数组-VF曲线------------------------------37-5.2.4F3-启停过程控制--------------------------------38-5.2.5F4参数组-多段指令---------------------------40-5.2.6F5参数组-PID&恒压供水参数--------------42-5.2.7F6参数组-扩展参数---------------------------44-5.2.8F7参数组-通讯参数---------------------------46-5.2.9F8参数组-电机控制方式---------------------48-5.2.10F9参数组-电机控制高级参数------------49-5.3监视参数说明-----------------------------------------51-第6章通讯---------------------------------------------------54-6.1Modbus-RTU通讯协议简介-----------------------54-6.2Modbus寄存器定义----------------------------------54-6.3Modbus应用示例-------------------------------------55-6.3.1设置通讯参数-----------------------------------55-6.3.2使能通讯功能-----------------------------------55-第7章维护保养与故障诊断----------------------------56-7.1变频器的日常保养与维护-------------------------56-7.1.1日常与定期检查--------------------------------56-7.1.2长期库存处理-----------------------------------56-7.2故障报警及对策--------------------------------------56-7.3常见故障及其处理方法----------------------------60-7.4保修说明------------------------------------------------61-第1章安全信息及注意事项1.1重要的安全信息请用户在安装和调试本变频器时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作，如出现因违规操作而造成的任何伤害和损失均与本公司无关。
ABB ACS550变频器参数设置案例
0.0A
AO2最小量程0.0A
47
1509
AO2最大量程
59.0A
AO2最大量程59.0 A
48
1510
AO2最小值
0.0mA
AO2最小值0.0mA
49
1511
AO2最大值
20mA
AO2最大值20mA
50
1512
AO2滤波时间
0.1s
AO2滤波时间缺省值为0.1s
系统控制
51
1601
运行允许
300A
最大电流300A
65
2005
过压调节器
1
允许（过压调节器工作）
66
2006
欠压调节器
1
允许时间（最大工作时间限制为500ms）
序号
代码
名称
设定值
设定值代表的意义
备注
67
2007
最小频率
-50HZ
最小频率-50HZ
68
2008
最大频率
50HZ
最大频率-50HZ
69
2013
最小转矩选择
0
缺省值为0
0
未选择
52
1602
参数锁定
1
打开（允许通过控制盘修改参数值）
53
1603
密码
0
未设置
54
1604
故障复位选择
8
定义现场总线作为复位信号
55
1605
用户参数切换
0
未选择（定义控制盘为改变用户参数组的唯一控制方式）
56
1606
本地锁定
0
未选择（不锁定）
57
1607
中频电炉专用谐波滤波器
中频电炉专用谐波滤波器中频电炉专用谐波滤波器 2011年08月12日重要提醒:系统检测到您的帐号可能存在被盗风险，请尽快查看风险提示，并立即修改密码。
| 关闭网易博客安全提醒:系统检测到您当前密码的安全性较低，为了您的账号安全，建议您适时修改密码立即修改 | 关闭变频器专用滤波器变频器专用滤波器，中频炉专用滤波器，焊机专用滤波器，伺服专用滤波器，滤波器一、中频电炉专用谐波滤波器概述:绿波杰能MLAD-M系列中频电炉专用谐波滤波器，是绿波杰能专门为中频感应炉而研发的消谐、补偿专用谐波滤波器产品。
在长期从事中频电炉消谐、补偿的过程中，绿波杰能发现:大多数的熔炼熔炼碳钢、合金钢、特种钢等钢铁制品的工厂，以及熔炼铜、铝等有色金属的工厂使用的中频电炉，采用的是200-2500Hz中频电源进行感应加热、熔炼保温。
中频电炉因其设备体积小、重量轻、效率高、耗电少、熔化升温快、炉温易控制、生产效率高等诸多特点，而在冶炼及机加工行业中得到了较为广泛的应用。
二、中频电炉专用谐波滤波器工作原理在冶炼和机加工行业中，中频电炉是最常见的谐波源，又以6脉冲中频电炉、10脉冲中频电炉和12脉冲中频电炉最为常见。
对于6脉冲中频电炉，其产生的谐波主要为5、7、11、13、17、19次高频谐波;而12脉冲中频电路炉，主要产生11、13、23、25次等高频谐波;一般情况下，小型换流装置采用6脉冲，较为大型采用12脉冲。
绿波杰能MLAD-M系列中频电炉专用谐波滤波器，已经有多套成功运行在冶炼厂、铸造厂、机加工厂。
安装绿波杰能MLAD-M系列中频电炉专用谐波滤波器后，电压畸变率、功率因数等主要指标都会控制到供电部门考核所要求要求的标准之内。
中频电炉产生在不断的工作阶段，其产生的谐波状况是不同的:在中频电炉加热升温阶段，此时工作电流大、谐波含量高;在融化阶段:此时工作情况和加热升温阶段一样，处于大电流、高谐波含量状态;在保温出炉阶段，此时工作电流小、谐波含量相对较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品型号ME960-1100品牌上海民恩额定电压380V/440V 额定电流1100A 相数三相产品功能抑制谐波干扰产品价格（具体价格请来电咨询)产品包装纸箱可以根据客户提供的技术参数加工定制非标产品！一、550KW 变频器专用输出滤波器550KW 输出滤波器550KW 出线滤波器ME960-1100A 原理图制造商Manufacturer 上海民恩电气有限公司依据标准StandardGB/T7343-87《10kHz-30MHz 无源无线电干扰滤波器和抑制元件抑制特性的测量方法》及UL1283《电磁干扰滤波器》标准制定型式Type 输出滤波器防护等级Protection level IP20配套变频器功率550KW 额定电流Se.Cur 1100A 系统电压Se.Vol 0.4KV 连接方式Connection mode 串联相数Number of phases 三相工作频率Frequency50/60Hz 气候类别Climate category 25/085/21泄露电流（250VAC/50Hz ）＜50mA 冷却方式Cooling Type 自冷试验电压（线-线）2250VDC 极壳耐压Extreme pressure 3000Vac/1min试验电压（线-地）2700VDC 过载电流Overload current 开机瞬间允许通过4倍过工作电流，1.4倍工作电流1分钟（每小时一次）包装Packing纸箱运输方式Transport 快递运输质保期Warranty period 一年产品货期Delivery2-3天公司网站：二、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A型号含义ME960-1100额定电流1100A输出滤波器代码民恩公司型号标示三、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A变频器电源波形图。
四、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A谐波示意图。
五、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A变频器干扰范围图示。
六、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A滤波器安装接线图。
安装位置示意图七、550KW变频器专用输出滤波器550KW输出滤波器550KW出线滤波器ME960-1100A滤波器安装使用说明。
安装使用注意事项滤波器安装前请先阅读此注意事项！！！1.测试上海民恩电气有限公司的每一只产品在出厂前均经过严格的测试，但为出于安全考虑,建议您最好在使用前对“试验电压”进行测试；2.接地滤波器在加电使用前必须保证安全地线的连接（具体连接方法参照安装操作步骤说明的第二步），否则会造成人身伤害或财产损失；3.面接触滤波器底面为金属表面，为保证滤波器的滤波效果，请尽可能的将其面接触于金属支架或机柜表面（之间无任何绝缘物质）；4.安装位置滤波器的安装应尽量靠近变频器侧，通常情况下滤波器与变频器之间的连线越短越好，不宜超过1米；5.布线滤波器的输入线与输出线不得平行或交叉；应使输入、输出线尽量远离；6.检查每年应最少一次对滤波器的连接进行检查。
维护注意事项1.一切测试、拆卸工作应在切断电源5分钟后进行，这是为了保证滤波器内部元件充分放电。
2.如发现滤波器故障，应首先切断电源并及时与上海民恩电气有限公司联系。
运行的环境条件运行环境条件指当滤波器正常使用的情况下：运行温度：-25℃~+85℃(75A及以上温度100℃内为正常，说明干扰点集中）相对湿度：5%~95%。
无凝露。
在存在腐蚀性气体的情况下允许最大相对湿度为60%补充说明滤波器在工作过程中会发出类似振流器或变压器式的噪声，这是由于电流通过滤波器内部电感线圈引起的，不会影响滤波器的效果！您可以放心使用！安装位置示意图八、5A~250A （螺栓式）输入/输出滤波器安装说明安装前请确定已仔细阅读过“滤波器使用说明”！！！1固定将安装螺栓穿过滤波器四个安装孔，安装至支架或机箱内，并拧紧螺母固定。
2接地将接地螺钉以截面积6mm²以上、长度小于5米的软线与大地连接。
3相线连接取下滤波器相线螺栓上的螺母垫片各1只，将接好线的端子依次安装在相线螺栓上。
注意各端子连线应尽量保证平行。
避免交叉！4紧固螺栓紧固螺钉时应先用扳手1固定住根部螺母，再用扳手2拧紧螺母（如图;否则可能导致滤波器端子损坏）。
其它各相接方法相同。
九、300A~1600A（铜排式）输入/输出滤波器安装说明安装前请确定已仔细阅读“滤波器使用说明”！！！变频器专用滤波器功用说明变频专用输出EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频器专用输出EMC 滤波器也称为输出滤波器、出线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（2）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（3）提高系统功率因数1固定将固定螺栓穿过滤波器六个安装孔，安装在支架或机箱内，并拧紧螺母固定。
2接地将输入及输出端的两个接地螺钉分别以截面积16mm²以上，长度＜2米的导线与大地连接。
首先用砂纸对滤波器接线铜排的接触面进行打磨，以确保良好接触！！！3相线连接将接好线的端子孔与滤波器引出铜排孔对齐，用螺栓穿过，并用两把扳手分别钳住螺栓与螺母，用力拧紧。
（建议使用铜螺栓及螺母垫片进行连接。
）4紧固螺栓在通电之前检查滤波器各个位置的连接及安装情况，特别注意接地线的连接，检查无误后即可加电运行。
变频器输出EMC滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（4）缓解三相不平衡如果变频器的输出端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输出滤波器之后，可以有效缓解这一问题。
变频器专用输出EMC滤波器，主要是由(L)滤波电感、(C)滤波电容和(R)电阻构成。
变频器专用输出EMC滤波器，是利用“阻抗失配”的原理进行工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输出滤波器的输出端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输出滤波器的输出端，则是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。
变频专用EMC滤波器选型说明输出滤波器输出滤波器对应容量KW额定电流A额定电压VAC电源频率Hz试验电压外形尺寸重量Kg线-线VDC线-地VDCME920-5ME960-50.75/1.55380 / 44050/6022502700N2 1.1ME920-8ME960-8 2.2/3.78N2 1.1 ME920-16ME960-16 5.5/7.516N5 1.5 ME920-30ME960-3011/1530N5 1.6 ME920-45ME960-4518.5/2245N10 2.5 ME920-75ME960-7530/3772N127.0 ME920-100ME960-10045100N127.0 ME920-120ME960-12055120N127.5 ME920-150ME960-15075150N1510 ME920-200ME960-20090200N1510 ME920-250ME960-250110250N1510 ME920-300ME960-300125/150300N3014 ME920-420ME960-420160/220420N3014 ME920-500ME960-500250/260500N6016 ME920-600ME960-600280/315600N6016 ME920-800ME960-800400800N8020 ME920-1000ME960-10005001000N9022 ME920-1100ME960-11005501100N9022ME920-1200ME960-12006001200N1023五、变频器专用滤波器外形尺寸-A B C D E F G HN2110125±1.014070±0.59356 5.3*7M4N5120168±1.518685±0.510860 6.4*9M6N10200220±1.5240100±1.012580 6.4*9M6N12260286±2.5314140±1.01751078.8*14M8N15300326±3.0354150±1.51851158.8*14M10变频器专用滤波器系列A B C D E F G H K J LN30240±2.0300360394100210235±2.0260 5.025115N60290±2.0350410444100210230±2.0256 6.030162N80290±2.0350446475100210230±2.02568.040162N90290±2.0350456485100210230±2.025********N100290±2.0350456485100210230±2.025******** *更多（其他）产品请联系上海民恩电气有限公司民恩制造扬民族品牌如有需要请您联系《上海民恩电气有限公司》咨询！。
