工厂电气控制与PLC应用技术第4章plc概述及S7-200介绍习题答案
PLC应用技术项目化教程(S7-200)习题答案
项目一交流电动机基本控制电路的设计与调试任务一常用低压电器的识别与应用思考与练习1.按钮、行程开关的异同点。
答：相同点：两者都是在触碰后触点状态变化，松开状态恢复。
不同点：按钮是一种短时接通或断开控制小电流回路的手动电器。
而行程开关是一种根据运动部件的行程位置而切换电路的电器，通常用于控制机械设备的行程及限位保护2.中间继电器的作用是什么？中间继电器与接触器有何异同点？答：中间继电器实质是一种电压继电器，触点对数多，触点容量较大（额定电流5～10A），其作用是将一个输入信号变成多个输出信号或将信号放大（即增大触点容量），起到信号中转的作用。
中间继电器与接触器相同点为：工作原理相同，都是线圈得电，触点动作（即常开触点闭合，常闭触点断开）；线圈失电，触点状态恢复。
而不同点在于：（1）结构组成不同。
在中间继电器中没有灭弧装置。
（2）允许通过的电流不同，接触器允许通过的电流大。
3.在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否互相替换？为什么？答：在电动机的控制电路中，热继电器通常起到过载保护的作用，而熔断器通常起短路保护的作用。
两者不能互换。
因为当用熔断器代替热继电器时，难以快速检测到电机过载。
其热继电器的整定电流一般是电机的额定电流的0.9~1.1倍，而熔断器一般是电动机的额定电流的5-8倍。
任务二电动机“正反转”控制电路的设计与调试思考与练习1.电气系统图主要有哪几种？答：电气控制电路图一般有三种：电气原理图（包括主电路图和辅助电路图）、电器元件布置图、电气安装接线图。
2.试用两个复合式按钮设计电动机“正—反—停”控制电路。
任务三电动机“-△转换”控制电路的设计与调试思考与练习对于一台大功率（10kW以上）的电动机，若要正反转时都能够实现-△降压起动，则如何进行控制电路的设计？项目二 PLC基本指令的运用任务一 S7-200系列PLC系统概述思考与练习1．PLC有哪些特点?答：PLC有以下特点：（1）可靠性高，抗干扰能力强；（2）通用性强，使用方便；（3）采用模块化结构，使系统组合灵活方便；（4）编程语言简单、易学，便于掌握；（5）系统设计周期短；（6）安装简单、调试方便、维护工作量小。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与PLC应用(第四版)》习题解答
《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构怎么区分电压线圈与电流线圈答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么答：三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120o，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的交流接触器的额定参数中为何要规定操作频率答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-5 接触器的主要技术参数有哪些其含义是什么答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
PLC参考答案 2
电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。
因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。
电气控制与PLC应用第四版课后习题参考答案

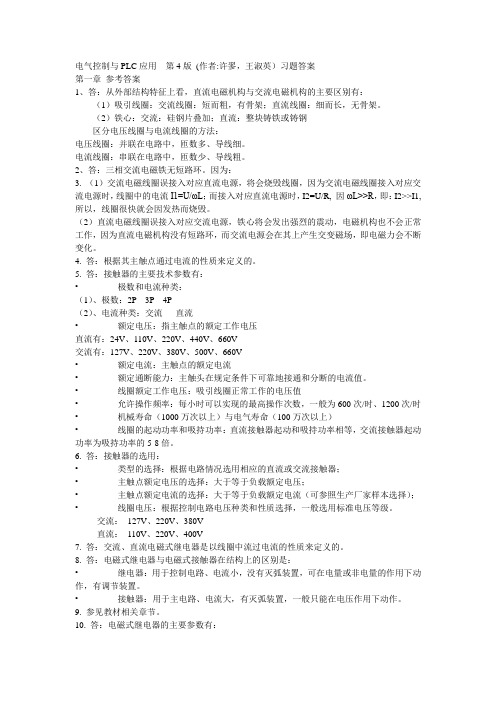

电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。
因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。
电气控制与plc应用技术课后答案(全)
1.1、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
1.3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
1.5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
1.8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
1.9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
(完整版)【电气控制与PLC】课后习题及答案解析
第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。
（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。
（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。
3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。
第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。
4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。
(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。
②保护接地，也称安全接地。
③过电压保护接地。
④防静电接地。
7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。
不允许用螺丝在外壳、底盘等代替保护接地端子。
②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。
电气控制与PLC应用技术-S7-200 PLC 第4版 第4章 S7-200 系统配置与接口模块
12KB
18KB
24KB
30KB
8KB
12KB
16KB
20KB
6
1
256位输入/256位输出
56个输入/56个输出
256
256
0.15μs
2个，分辨率为1ms
以太网：1个
RS485端口：1个
附加串行端口：1个（带有可选RS232/485口8个：以太网
4.1 S7-200 SMART控制系统的基本构成
4.1 S7-200 PLC控制系统的基本构成
3.人机界面HMI
人机界面HMI是用于操作人员与控制系 统之间进行对话和相互作用的专用设备。
目前S7-200 SMART支持的HMI主要有： 文本显示单元TD400C、Smart 700 IE触摸 屏和SMART 1000 IE触摸屏。
触摸屏
伺 服 驱 动 系 统
4.1 S7-200 SMART PLC控制系统的基本构成
两种数字量输入接线方式：
漏型输入：回路电流从外部输入设备流向CPU DI端 源型输入：回路电流从CPU DI端流向外部输入设备
4.1 S7-200 SMART PLC控制系统的基本构成
两种数字量输出接线方式：
注意： 晶体管输出时，只支持源型输出（回路电流从CPU DO端流 向外部设备）。
S7-200 SMART PLC有两种不同类型的CPU模块： （1）标准型CPU 可以连接扩展模块，适用于I/O规模较大、逻辑控制较为复杂 的应用场合。如SR20/30/40/60 CPU、 ST20/30/40/60 CPU 。 （2）经济型CPU 不能连接扩展模块，通过主机本体满足相对简单的控制要求。 如CR40 CPU、CR60 CPU。
PLC应用技术项目化教程(S7-200)习题答案
项目一交流电动机基本控制电路的设计与调试任务一常用低压电器的识别与应用思考与练习1.按钮、行程开关的异同点。
答：相同点：两者都是在触碰后触点状态变化，松开状态恢复。
不同点：按钮是一种短时接通或断开控制小电流回路的手动电器。
而行程开关是一种根据运动部件的行程位置而切换电路的电器，通常用于控制机械设备的行程及限位保护2.中间继电器的作用是什么？中间继电器与接触器有何异同点？答：中间继电器实质是一种电压继电器，触点对数多，触点容量较大（额定电流5～10A），其作用是将一个输入信号变成多个输出信号或将信号放大（即增大触点容量），起到信号中转的作用。
中间继电器与接触器相同点为：工作原理相同，都是线圈得电，触点动作（即常开触点闭合，常闭触点断开）；线圈失电，触点状态恢复。
而不同点在于：（1）结构组成不同。
在中间继电器中没有灭弧装置。
（2）允许通过的电流不同，接触器允许通过的电流大。
3.在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否互相替换？为什么？答：在电动机的控制电路中，热继电器通常起到过载保护的作用，而熔断器通常起短路保护的作用。
两者不能互换。
因为当用熔断器代替热继电器时，难以快速检测到电机过载。
其热继电器的整定电流一般是电机的额定电流的0.9~1.1倍，而熔断器一般是电动机的额定电流的5-8倍。
任务二电动机“正反转”控制电路的设计与调试思考与练习1.电气系统图主要有哪几种？答：电气控制电路图一般有三种：电气原理图（包括主电路图和辅助电路图）、电器元件布置图、电气安装接线图。
2.试用两个复合式按钮设计电动机“正—反—停”控制电路。
任务三电动机“-△转换”控制电路的设计与调试思考与练习对于一台大功率（10kW以上）的电动机，若要正反转时都能够实现-△降压起动，则如何进行控制电路的设计？项目二 PLC基本指令的运用任务一 S7-200系列PLC系统概述思考与练习1．PLC有哪些特点?答：PLC有以下特点：（1）可靠性高，抗干扰能力强；（2）通用性强，使用方便；（3）采用模块化结构，使系统组合灵活方便；（4）编程语言简单、易学，便于掌握；（5）系统设计周期短；（6）安装简单、调试方便、维护工作量小。
