【电气控制与PLC】习题、测试题及答案
电气控制与plc试题及答案
电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。
(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。
(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。
(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。
(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。
2. 描述PLC的基本工作原理。
四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。
- 当停止按钮被按下时，电机停止运行。
- 如果过载保护开关被触发，电机也会停止运行。
答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。
它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。
PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。
2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。
电气控制与plc试题及答案
电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。
A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。
答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。
答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。
答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。
答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。
逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。
2. 说明PLC在工业自动化中的优势。
答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。
#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。
如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。
#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。
电气控制与PLC_习题集(含答案)
《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。
2.用来分断或接通主电路的是交流接触器的（）。
3.电磁机构由（）、铁心、衔铁等几部分组成。
4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。
5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。
7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。
8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。
9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。
10. PLC采用（）的工作方式。
11.通常把内部存储器又称为（）。
12. PLC的运算和控制中心是（）。
13.具有自己的CPU和系统的模块称为（）。
14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
15. PLC运行时总是ON的特殊存储器位是（）。
16.字移位指令的最大移位位数为（）。
17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。
19.高速计数器HC的寻址格式是（）。
20.子程序可以嵌套，嵌套深度最多为（）层。
二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。
22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。
23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。
（2）M2启动后，M1立即停止。
根据以上要求，设计其电气控制线路（包括主电路和控制电路）。
24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

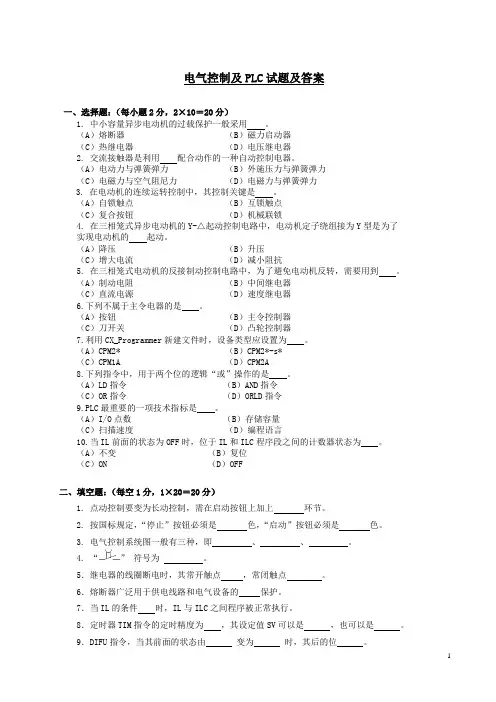

电气控制及PLC试题及答案
电气控制及PLC试题及答案一、选择题：（每小题2分，2×10＝20分）1. 中小容量异步电动机的过载保护一般采用。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器2. 交流接触器是利用配合动作的一种自动控制电器。
（A）电动力与弹簧弹力（B）外施压力与弹簧弹力（C）电磁力与空气阻尼力（D）电磁力与弹簧弹力3. 在电动机的连续运转控制中，其控制关键是。
（A）自锁触点（B）互锁触点（C）复合按钮（D）机械联锁4. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的起动。
（A）降压（B）升压（C）增大电流（D）减小阻抗5. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到。
（A）制动电阻（B）中间继电器（C）直流电源（D）速度继电器6.下列不属于主令电器的是。
（A）按钮（B）主令控制器（C）刀开关（D）凸轮控制器7.利用CX_Programmer新建文件时，设备类型应设置为。
（A）CPM2* （B）CPM2*-s*（C）CPM1A （D）CPM2A8.下列指令中，用于两个位的逻辑“或”操作的是。
（A）LD指令（B）AND指令（C）OR指令（D）ORLD指令9.PLC最重要的一项技术指标是。
（A）I/O点数（B）存储容量（C）扫描速度（D）编程语言10.当IL前面的状态为OFF时，位于IL和ILC程序段之间的计数器状态为。
（A）不变（B）复位（C）ON （D）OFF二、填空题：（每空1分，1×20＝20分）1. 点动控制要变为长动控制，需在启动按钮上加上环节。
2. 按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
3. 电气控制系统图一般有三种，即、、。
4. “”符号为。
5．继电器的线圈断电时，其常开触点，常闭触点。
6．熔断器广泛用于供电线路和电气设备的保护。
7．当IL的条件时，IL与ILC之间程序被正常执行。
8．定时器TIM指令的定时精度为，其设定值SV可以是，也可以是。

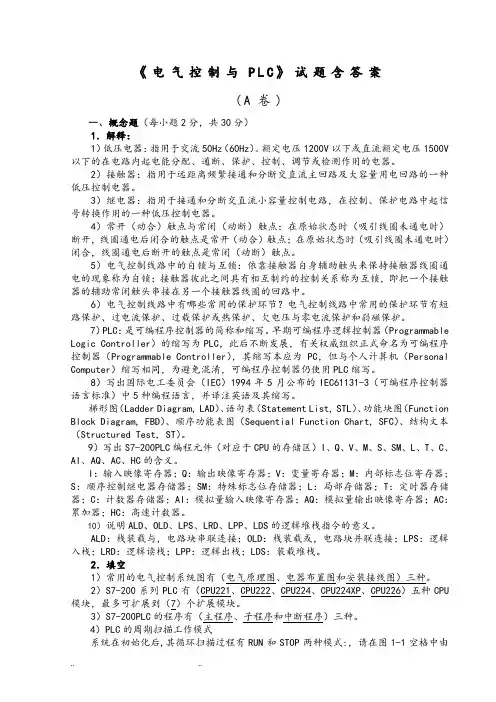

电气控制与PLC试题含答案
4）电路的工作过程
按下启动按钮SB1→输入继电器I0.0得电→◎I0.0[1]闭合→M0.0得电
◎M0.0[2]闭合→Q0.0[2]得电→KM1得电→接通电动机电源
◎M0.0[3]闭合
T37[3]得电，开始延时→延时时间到
Q0.2[3]得电→KM3得电→电动机定子绕组接成Y形
4）结合电器元件和编程元件的交互作用和动作顺序，描述PLC控制的电路工作过程。（6分）
[解答] 1）该控制电路工作过程如下：
KM1得电
按SB1→KM3得电 KM3失电
KT得电→延时→延时时间到→ KM2得电 →
KM1仍得电→
2）PLC的I/O接线图
图4-2 PLC的I/O接线图
说明：由于KM2和KM3绝不能同时得电，一旦接触器出现故障，只有程序上的互锁是不够的，因此在硬件接线上必须增加互锁。
4）工作台快速移动的控制
工作台上述6个方向的快速移动也是由M2拖动的，通过上述两个操作手柄和快速移动按钮SB5和SB6实现控制。当按下SB5或SB6时，接触器KM6线圈通电，快速进给电磁铁YA线圈接通电源，通过机械机构将快速离合器挂上，实现快速进给。由于KM6线圈控制电路中没有自锁，所以快速进给为点动工作，松开按钮，仍以原进给速度工作。
10）说明ALD、OLD、LPS、LRD、LPP、LDS的逻辑堆栈指令的意义。
ALD：栈装载与，电路块串联连接；OLD：栈装载或，电路块并联连接；LPS：逻辑入栈；LRD：逻辑读栈；LPP：逻辑出栈；LDS：装载堆栈。
2．填空
1）常用的电气控制系统图有（电气原理图、电器布置图和安装接线图）三种。
2）S7-200系列PLC有（CPU221、CPU222、CPU224、CPU224XP、CPU226）五种CPU模块，最多可扩展到（7）个扩展模块。
电气控制与PLC习题、测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
电气控制与plc考试题及答案
电气控制与plc考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. 电气控制系统中，PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 可控硅D. 双向可控硅答案：B3. 在PLC编程中，以下哪个不是常用的编程语言？（）A. 梯形图B. 语句表C. 功能块图D. 流程图答案：D4. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 外部输入/输出数量C. CPU处理速度D. 所有以上因素答案：D5. 电气控制中，三相异步电动机的启动方式有直接启动和（）。
A. 星-三角启动B. 变频启动C. 软启动D. 所有以上方式答案：D6. PLC的输出接口通常采用（）形式。
A. 开路集电极B. 推挽输出C. 差分输出D. 共模抑制答案：A7. 在PLC的梯形图中，常闭触点通常用（）表示。
A. 常开符号B. 常闭符号C. 常开符号加横线D. 常闭符号加横线答案：D8. PLC的存储器中，用户程序存储在（）中。
A. RAMB. ROMC. EPROMD. EEPROM答案：A9. PLC的输入滤波器的作用是（）。
A. 滤除高频干扰B. 滤除低频干扰C. 滤除所有干扰D. 滤除直流干扰答案：A10. PLC的输出模块中，晶体管输出适用于（）负载。
A. 交流B. 直流C. 感性D. 容性答案：B二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。
A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC2. PLC在电气控制系统中的应用包括（）。
A. 电机控制B. 过程控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以是（）。
A. 按钮B. 接近开关C. 光电传感器D. 继电器答案：ABC4. PLC的输出设备可以是（）。
A. 接触器B. 指示灯C. 电磁阀D. 变频器答案：ABCD5. PLC的编程软件通常具备的功能有（）。
电气控制与PLC试题及答案
电气控制与PLC试题及答案一•填空题i.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2•长动与点动的主要区别是控制电器能否保持。
3•电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127条指令，用户地址容量为上^,存储器形式有数据存储器、用户程序存储器和系统程序存储器，普通计时器的计时范围为0〜999.9s ,计数器的计数范围为0〜9999。
7.CPM1A开机后，必须先输入系统设置，键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12安培，选择交流接触器的额定电流为_20_安培，选择熔断器的额定电流为_20_安培。
13.C20P中有256个中间辅助继电器、128个断电保持继电器、个计时/计数器，主机单元有J2_个输入点和_8_输出点。
14.可编程序控制器输出电路有三种形式，即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
A C KZ解：Km=A+CB+C=AB+BC+AC+C=AB+C …….（5 分）证明下面两程序逻辑关系相等。
AT 卜Tg Td解：J1 A B CJ2 ~A~B~C J2 ABC A B C J1四判断题试问下列电路能否实现点动控制•证明题____________________________________1>X 2、X 3、X 4、V 5、X 6、v五•改错题找出下面电路中的错误。
解：1布线不合理，采用水平布线，电源进线水平，控制线路垂直布线;12[]n-i SBJIKAIL-I□-2、 热继电器连接在定子进线上；3、 没有停止按钮，串联在控制线路中;4、 没有连锁保护；六•问答题1、下图为报警闪光灯电路，当发生故障时事故继电器 KA 的常开触点闭合，信号灯L 发出闪 光信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题
1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？
答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？
答：在控制小功率、轻负载电动机的电路中
3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？
答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小
其触头有如下类型
5.熔断器为什么一般不用作过载保护？
答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止
5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:
①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②
SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停
9.某台机床主轴和润滑油泵各由一台电动机带动。
要求主轴必须在油泵起动后才能起动，主轴能正/反转并能单独停车，设有短路、失电压及过载保护等。
绘出电气控制原理图。
3
3
KM3
KM1
KM2
KM3
KM3
KM2
KM1KM1
KM2
KM3
KM2
KM1
FU1
FU2
FR1
FR1SB3
SB1
SB2
SB4
SB5
1
23
456
7
FR2
FR2
主轴电动机
短路保护润滑油泵
主轴电动机控制
油泵电机控制
电源保护
电源开关Q
M1
M2
5.设计一个控制电路，要求第一台电动机启动10S 后，第二台电动机自行起动，运行10s 后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s 后，电动机全部停止运行。
33KM3KM1FR1FU23KM2FR2FR3FR1FR2KM1SB1KT2KM1KT1KM2KT2KT1FR3KT2KM3
KT3
KM2
SB3
KT3M2M1M3
FU1
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB 2和SB 1控制电动机M 的起停 ②按下停止按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运行，进行能耗制动。
③制动一段时间后，应使接触器KM 2自动断电释放，试用通电延时型和断电延时型继电器个画出一种控制电路。
第一种
第二种
KM1SB1KM1KM2KM2KM1FU2SB2
SB2
KT
KT KM2KM2FR KM1SB1KM1
KM2KT KM2KM1FU2
SB2
KM2
SB2KT FR
1.设计一个工作台前进后退控制线路。
工作台由电动机M带动，行程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿一下再后退到原点停止；前进过程中能立即后退到原点。
（画出主、控制电路，并用文字简单说明）
第一种方法
第二种方法FU2
FR
SB2
KM1
KM2
KM1
KT
SB2
KM2
SQ2
SQ1
KM2
KT
SQ1
KM1
SB1
SB3
FU2
SB1
FR
KM1
SQ1
KM2
SQ2
KM2
SB2
KM1
KM2KM1
SB2
KT
KT
测试题
1. 下列低压电器中可以实现过载保护的有①④
①热继电器②速度继电器
③接触器④低压断路器⑤时间继电器
2. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是②
①自锁②互锁③接触器④热继电器
3. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的①起动。
①降压②升压③增大电流④减小阻抗
4. 在电动机的连续运转控制中，其控制关键是①的应用。
①自锁触点②互锁触点③复合按钮④机械联锁
5．以下哪些设备可以作为PLC的输入设备？①③
①限位开关②接触器的线圈③按钮
④指示灯
6.右图为三相笼式异步电动机的正反转控
制电路，用文字说明指出图中的错误。
主电路没有短路保护——Q与KM1之间需
增设熔断器FU；
电动机不能反转——KM2与FR之间的连
线任意调换两相。
没有电气互锁，会引起电源短路——KM1
线圈前串联KM2常闭辅助触点，KM2线
圈前串联KM1常闭辅助触点。
不能实现过载保护——KM1、KM2线圈后
应串联FR的常闭触点
7.用PLC控制一个工作台运行，其动作程
序为：工作台由原位开始前进，到终端后自动停止；在终端停留2min后自动返回原位停止；要求能在前进或后退途中任意位置都能停止或再次起动；电网停电后再来电工作台不会自行运动。
请画出主电路、PLC接线图、PLC梯形图。
（有必要的保护措施）。
(1)主电动机M1的点动控制
若需要检修或调整车床是，要求主动电动机M1点动控制
工作原理：合QS 点按SB2 KM1得电 M 串R 降压启动 松开SB2 KM1失电 M 停车
（2）主电动机M1的正、反转控制线路
正转：合QS 按下SB3 KM3得电
全压起动得电得电短接M KM KA R →⎭
⎬⎫⎩⎨⎧→1
（3）主电动机M1的反接制动控制
正向反接制动：正转时→KS1（10-12）闭合→按下SB1
停车
失电断开转转速正向反接制动得电失电失电串入主电路断开M KM KS KM KA KM R KM →→-→⎪⎩
⎪
⎨⎧→→⎭⎬⎫
→2)1210(1100213
（4）刀架的快速移动和冷却泵控制 快速移动：
转动刀架手柄→压下SQ →KM5吸合→M3得电→刀架快速移动 冷却泵控制：
M2为冷却泵电动机，它的起动和停止通过按钮SB6和SB5控制。
（5）监视电路分析
通过电流表来监视主电动机绕组的正常工作电流。
（6）照明电路
照明灯采用36V 的安全电压供电，开关SA 控制
练习题
以下为一些机床基本控制电路原理图，若将其改为PLC控制，试画出相应的控制电路输入输出接线图、梯形图及对应的指令程序。
1、两台电动机顺序起动联锁控制电路
两台电动机顺序起动联锁控制线路
2.自动限位控制电路
自动限位控制电路
自动限位控制电路
3.电动机Y-Δ减压起动控制电路
电动机Y -Δ降压起动自动控制电路
电动机Y -Δ降压起动自动控制电路
4 .自动循环控制
自动循环控制电路
自动循环控制电路
用按钮、继电器、灯泡等设计一个三位抢答器控制电路。
SB0
SB1KA1KA2KA3
HL1SB2KA2KA1KA3HL2SB3KA3KA1KA2
HL3KA1KA2KA3
5.能耗制动控制
带变压器的桥式整流能耗制动自动控制电路。
