热缩管_热缩套管
热缩管规格
热缩套管规格有哪些普通热缩管一般是2倍收缩(也有3倍的，甚至4倍的)，带胶热缩管(双壁管)一般是3倍收缩。
1.5的管子完全收缩后是0.75(按双倍为例，3倍管就是0.5)，适用被包物直径只要大于0.75小于1.5就行。
对于热缩套管规格，只要收缩前好套，收缩后能包紧就行。
不同厂家的规格有可能不同，容易收缩，最小可做到Φ0，260℃等4个等级.4mm～Φ52mm。
规格较为齐全、蓝，达到更好的防护、黑等七种常规颜色，此标准以富鑫轶科技热缩管作为参考，规格最小的在Φ10mm左右.5mm～Φ250mm不等，提高电缆在户外的使用寿命，不带胶厚壁管一般用于室内，耐高温热缩管的材质较为特殊，部分化学品)。
热缩管规格型号：Φ0.6mm(收缩前内径: 0.8±0.2mm，壁厚: 0.16±0.08mm，完全收缩后内径:≤0.40mm，壁厚: 0.26±Φ0.8mm(收缩前内径: 1.1±0.2mm，壁厚:0.18±0.08mm，完全收缩后内径: ≤0.45mm，壁厚: 0.33±Φ1.0mm(收缩前内径:1.5±0.2mm，壁厚: 0.18±0.08mm，完全收缩后内径: ≤0.60mm，壁厚:0.36±Φ1.5mm(收缩前内径: 2.0±0.2mm，壁厚: 0.20±0.08mm，完全收缩后内径:≤0.80mm，壁厚: 0.40±Φ2.0mm(收缩前内径: 2.5±0.2mm，壁厚:0.20±0.08mm，完全收缩后内径: ≤1.00mm，壁厚: 0.42±Φ2.5mm(收缩前内径:3.0±0.2mm，壁厚: 0.22±0.08mm，完全收缩后内径: ≤1.25mm，壁厚:0.42±Φ3.0mm(收缩前内径: 3.5±0.3mm，壁厚: 0.25±0.10mm，完全收缩后内径:≤1.50mm，壁厚: 0.46±Φ3.5mm(收缩前内径: 4.0±0.3mm，壁厚: 0.2YC橡套电缆是橡套线的一种，Y代表橡胶绝缘，C代表重型电缆。
热缩管阻燃等级标准
热缩管阻燃等级标准热缩管，又称热收缩套管或热缩套管，是一种特殊的塑料管，可以在高温下收缩，紧紧地包覆在电线或电缆上，起到保护、绝缘和防潮的作用。
热缩管的阻燃等级通常由其材料决定，而其阻燃等级的标准则由各国的国家标准或行业标准规定。
在中国，热缩管的阻燃等级通常根据GB 8815-2008《电线电缆燃烧试验方法》来确定。
这个标准规定了电线电缆的燃烧试验方法，包括燃烧速度、烟雾浓度、有毒气体释放量等指标。
在欧盟，热缩管的阻燃等级通常根据EN 61099-2:2013《火灾危险产品-第2部分：可燃和易燃产品的分类》来确定。
这个标准规定了可燃和易燃产品的分类方法，包括A、B、C、D、E五个等级。
在美国，热缩管的阻燃等级通常根据UL 746C《柔软电缆套管的燃烧行为》来确定。
这个标准规定了柔软电缆套管的燃烧行为要求，包括火焰扩散、烟雾产生、有毒气体释放量等指标。
以上只是一部分的标准，具体的标准可能会根据热缩管的材料和用途有所不同。
在购买热缩管时，应向供应商提供产品的使用环境和要求，以便供应商提供合适的产品和证书。
在中国，热缩管的阻燃等级通常根据GB 8815-2008《电线电缆燃烧试验方法》来确定。
这个标准规定了电线电缆的燃烧试验方法，包括燃烧速度、烟雾浓度、有毒气体释放量等指标。
具体来说，热缩管的阻燃等级通常根据其燃烧速度来确定。
根据GB 8815-2008的规定，热缩管的燃烧速度应小于一定的限制，才可以认为是具有阻燃性能。
这个限制会根据热缩管的材质和厚度有所不同。
此外，热缩管的阻燃等级也可能会根据其使用的环境和条件有所不同。
例如，如果热缩管需要在高温或高压的环境下使用，那么其阻燃等级的要求可能会更高。
在购买热缩管时，应向供应商提供产品的使用环境和要求，以便供应商提供合适的产品和证书。
热缩管和冷缩管的比较介绍
热缩管和冷缩管的比较介绍
谈到热缩管的时候，大部分人都能想到热缩管是加热后收缩，但也经常遇到有些人问那冷缩管是什么，在公司实习快一个月，这种问题我一开始问过，有些别的公司的来参观交流的时候也会问，那么就写一篇关于热缩管和冷缩管的简单小介绍吧。
热缩管
热缩套管是一种特制的聚烯烃材质热收缩套管，也可以叫做EVA材质的。
外层采用优质柔软的交联聚烯烃材料及内层热熔胶复合加工而成的，外层材料有绝缘防蚀、耐磨等特点，内层有低熔点、防水密封和高粘接性等优点。
高分子材料随着温度由低到高要经历玻璃态—高弹态，玻璃态时性能接近塑料，高弹态时性能接近橡胶。
热缩管所用材料在室温下是玻璃态，加热后变成高弹态。
使用: 生产时把热缩管加热到高弹态，施加载荷使其扩张，在保持扩张的情况下快速冷却，使其进入玻璃态，这种状态就固定住了。
在使用时一加热，它就会变回高弹态，但这时载荷没有了，它就要回缩。
冷缩管
通俗的话讲，就是用外力把一个弹性的管子撑起来，使用时把支撑物抽离。
冷缩管一般是指冷收缩式电缆附件.
冷收缩式电缆附件是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。
现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。
因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。
早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件，电场处理仍采用应力锥型式或应力带绕包式。
热缩套管
热缩套管基本知识屏线的接地线一般会使用热缩套管，原因是接地线上流过的电流较大，发热严重，普通线材容易因为发热而导致变软，甚至烧焦。
而热缩套管具有良好的绝缘和抗压能力。
因此除了线材上可以使用热缩套管，保险丝、电容等易爆品也会加上热缩套管进行防爆。
常见的热缩套管有：PE热缩管、PET热收缩套管、仿木纹热缩套管、10kV高压绝缘热缩管以及35kV高压绝缘热缩管。
1、PE热缩管：具有绝缘、收缩温度低、收缩速度快及柔软的特点。
收缩温度分90℃和105℃两种，横向收缩率≥50%，抗拉强度在10Mpa以上，断裂拉伸率≥200%，击穿强度≥15kV/mm。
2热缩套管的10%。
PVC的直径规格范围为：2mm-180mm。
3、PET热缩套管：耐热性、电绝缘性能和机械性能优于PVC热缩套管，且PET热缩套管具有无毒性，易于回收，对环境无污染，符合环保要求。
直径范围：3mm-35mm。
PET的温度使用范围：-50℃-125摄氏度。
电池一般使用这种材料。
备注：横向收缩率和纵向收缩率的测试方法：（1）横向收缩测试方法如下：a．取热缩管样品100mm放入沸水（98±2℃）放置30秒。
b.取出冷却，用数显游标卡尺测量，并依下述方式计算。
收缩率（%）=[(100-收缩后宽度)/100]×100%（2）纵向收缩测试方法同横向收缩。
（3）高温收缩测试方法如下：a．取热缩管样品100mm，放入可恒温控制且热风循环之热烘箱中，于（180±2）℃放置15分钟。
b．取出冷却，用数显游标卡尺测量，并依下述方式计算。
收缩率（%）=[(100-收缩后宽度)/100]×100%PET热缩套管产品在运输过程中应该避免阳光直接暴晒和高温，远离热源，且应存储在环境温度<30℃的通风干燥仓库内，储存期为一年。
4、仿木纹热缩套管：仿木纹热缩套管是以环保型PVC热缩套管为介质，通过特殊加工，使表面覆盖木纹纹路后形成逼真自然的仿木纹效果。

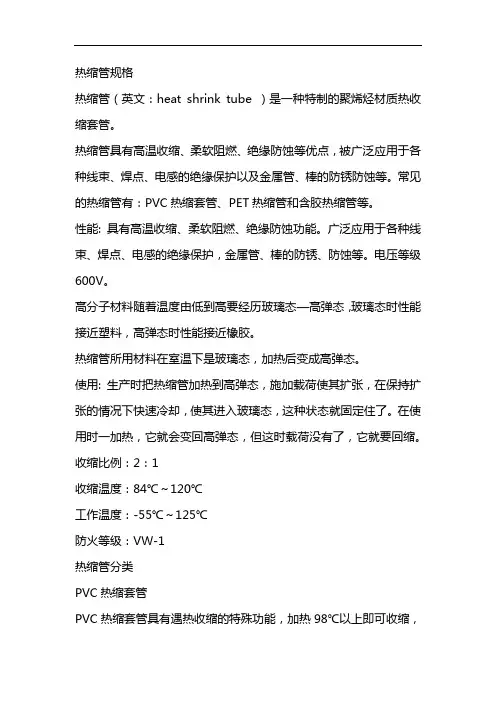

热缩管规格
热缩管规格热缩管（英文：heat shrink tube ）是一种特制的聚烯烃材质热收缩套管。
热缩管具有高温收缩、柔软阻燃、绝缘防蚀等优点，被广泛应用于各种线束、焊点、电感的绝缘保护以及金属管、棒的防锈防蚀等。
常见的热缩管有：PVC热缩套管、PET热缩管和含胶热缩管等。
性能: 具有高温收缩、柔软阻燃、绝缘防蚀功能。
广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀等。
电压等级600V。
高分子材料随着温度由低到高要经历玻璃态—高弹态，玻璃态时性能接近塑料，高弹态时性能接近橡胶。
热缩管所用材料在室温下是玻璃态，加热后变成高弹态。
使用: 生产时把热缩管加热到高弹态，施加载荷使其扩张，在保持扩张的情况下快速冷却，使其进入玻璃态，这种状态就固定住了。
在使用时一加热，它就会变回高弹态，但这时载荷没有了，它就要回缩。
收缩比例：2：1收缩温度：84℃～120℃工作温度：-55℃～125℃防火等级：VW-1热缩管分类PVC热缩套管PVC热缩套管具有遇热收缩的特殊功能，加热98℃以上即可收缩，使用方便。
产品按耐温分为85℃和105℃两大系列，规格Φ2-Φ200，产品符合欧盟RoHS环保指令。
用于电解电容器、电感，产品耐高温性能好、无二次收缩，可代为印刷。
用于各种充电电池的单体、组合包装，并代为设计、印刷图样，并可代客裁切。
用于各种窗帘杆、浴帘杆、挂杆、拖把杆、扫帚柄、工具杆、伸缩杆、园林工具、撑杆等管状物品的外包覆。
并可用于低压室内母线铜排、接头、线束的标识、绝缘外包覆。
效率高、设备投资少、综合成本小。
用于灯饰、LED引脚的包覆，及吉它、包装瓶口的包裹，是新一代的包装材料。
无论是民用、车用还是军用，都是上选。
PET热缩管PET热缩管（聚酯热缩管）从耐热性、电绝缘性能、机械性能上都大大超过pvc热缩套管，更重要的是PET热收缩套管具有无毒性，易于回收，对人体和环境不会产生毒害影响，更符合环保要求。
PET热缩管的环保性能高于欧盟RoHs指令标准，可达到Sony SS-00259环保标准。
热缩套管规格知识
热缩套管热缩套管是什么东西？热缩管阻燃、绝缘、耐温性能，热缩套管是一种特制的聚烯烃材质热收缩套管,也有叫做EVA材质的。
它具有柔软有弹性。
受热（70-90度）会收缩，广泛应用于各种线束、焊点、电感的绝缘保护，金属管、棒的防锈、防蚀电工器材商店有卖，一般大的经营电线电料的店子都有 ,常用在电线接头上，选合适的热缩管，套在电线接头上，用热风枪加热，热缩管收缩，就把接头套牢了热缩套管的功能一般用电子，电器，电池等包装绝缘作用通过使用热风机可以使之紧缩，起到绝缘，防护等功能热缩套管用什么东西加热电吹风，热风机，热收缩机就可以。
热缩套管的作用热缩套管是一种热收缩包装材料，遇热即收缩，按材质分可分为pvc热缩套管、pet热缩套管、辐照交联pe热缩套管、10KV高压母排保护热缩套管、35KV高压母排保护热缩套管、含胶双壁热缩套管、仿木纹热缩套管热缩套管的材质或种类有哪些热缩管的材料主要是塑料，包括PVC，ABS，EVA，PET等等硅橡胶热缩套管是针对电子零件的绝缘、保护而设计开发的产品。
热缩套管加热时，套管内径迅速收缩一半，将被保护的电子部件紧紧包覆在套管内，而不受外界环境的影响。
其不同于其它套管的最大优点是耐温能达到200℃。
应用一般应用于医疗器械、家用电器、航天航空、军工、汽车制造、电子元器件、变压器、马达等。
UL认证pe辐照交联热缩管具有耐高温、机械强度大、耐化学性好等优点，广泛应用于电缆、接头、变电器、电感线圈的绝缘材料，也可用作油、水、煤气和化工管道的防腐包覆。
pet热缩管从耐热性、电绝缘性能、机械性能上都大大超过pvc热收缩套管，更主要的是PET热收缩套管具有无毒性，易于回收，不含邻苯二甲酸盐[酯].对人体和环境不会产生毒害影响，更符合环保要求。
在使用方法上，pet热缩管和pvc热收缩套管无多大区别，不会增加用户在设备方面的投资，是新一代的包装材料。
环保型PET热收缩套管，主要应用于铝电解电容器、电池、电感等电子元件及轻工产品之封装保护。
无红磷超薄热缩套管
无红磷超薄热缩套管无红磷超薄热缩套管介绍无红磷超薄热缩套管由辐射交联聚烯烃材料制成，理化电气性能优异，适用于高端防火安全与环保要求高的连接件的电绝缘、焊点防锈防腐、机械防护和线束防护等，无红磷超薄热缩套管广泛应用于轨道交通、航空、电子数码产品制造等现代高科技领域，是热缩管的最新型环保升级产品。
无红磷超薄热缩套管特点执行标准：NF F 16-101兼容UL 224无红磷超薄热缩套管热缩倍率：2:1无卤、无红磷、低烟、无毒、柔软、阻燃烟密度≤0.017，毒性指数≤1低阻燃(无磷)和高阻燃(红磷≤1000ppm)两种型号无红磷超薄热缩套管收缩温度：84℃～120℃无红磷超薄热缩套管使用温度：-55℃～125℃环保标准：RoHS、IPC/JEDEC-J-STD-709无红磷超薄热缩套管标准颜色：黑、白、红、黄、绿、蓝，其它颜色可定制无红磷超薄热缩套管技术指标性能指标测试方法/条件拉伸强度≥10.4MPa ASTM D 2671断裂伸长率≥200% ASTM D 2671热老化后拉伸强度≥7.3MPa 158℃×168h热老化后断裂伸长率≥100% 158℃×168h轴向变化率-5%～+5% ASTM D 2671阻燃性VW-1(高阻燃型) UL224耐电压（额定电压300V）1500V，1min不击穿UL 224热冲击无裂纹，无滴落UL 224，250℃×4h 击穿强度≥15kV/mm ASTM D 149体积电阻率≥1014Ω.cm IEC 60093无红磷超薄热缩套管结构示意图无红磷超薄热缩套管规格表规格内径D(mm) 全缩后尺寸(mm) 标准包装(米/盘) 内径d 壁厚wΦ 0.6CB 0.90±0.20.15±0.05≤0.400.25±0.10Φ 0.8CB 1.10±0.20.15±0.05≤0.500.25±0.10Φ 1.0CB 1.40±0.20.15±0.05≤0.650.25±0.10Φ 1.5CB 1.90±0.20.15±0.05≤0.850.25±0.10Φ 2.0CB 2.40±0.20.15±0.05≤1.000.28±0.10Φ 2.5CB 2.90±0.20.15±0.05≤1.300.28±0.10Φ 3.0CB 3.40±0.20.15±0.05≤1.500.28±0.10Φ 3.5CB 3.90±0.20.15±0.05≤1.800.28±0.10Φ 4.0CB 4.40±0.20.15±0.05≤2.000.30±0.10Φ 4.5CB 4.90±0.20.15±0.05≤2.300.30±0.10Φ 5.0CB 5.50±0.20.15±0.05≤2.50.32±0.10Φ 6.0CB 6.50±0.20.15±0.05≤3.00.32±0.10Φ 7CB 7.50±0.30.15±0.05≤3.50.32±0.10Φ 8CB 8.50±0.30.15±0.05≤4.00.32±0.10Φ 9CB 9.50±0.30.15±0.05≤4.50.35±0.10Φ 10CB 10.5±0.3 0.15±0.05≤5.00.35±0.10Φ 11CB 11.5±0.30.18±0.05≤5.50.40±0.10Φ 12CB 12.5±0.30.20±0.05≤6.00.40±0.10Φ 13CB 13.5±0.30.20±0.05≤6.50.40±0.10Φ 14CB 14.5±0.30.20±0.05≤7.00.40±0.10Φ 15CB 15.5±0.40.20±0.05≤7.50.40±0.10Φ 16CB 16.5±0.40.22±0.05≤8.00.40±0.10Φ 17CB 17.5±0.40.22±0.05≤8.50.40±0.10Φ 18CB 18.5±0.40.22±0.05≤9.00.42±0.10Φ 20CB 20.5±0.50.25±0.05≤10.00.45±0.10Φ 22CB 22.5±0.50.25±0.05≤11.00.45±0.10Φ 25CB 25.5±0.50.25±0.05≤12.50.45±0.10注：可按要求订制无红磷超薄热缩套管特殊尺寸及包装。
6芯电缆热缩套管规格型号表
6芯电缆热缩套管规格型号表摘要：1.电缆热缩套管的概念和作用2.6 芯电缆热缩套管的规格和型号3.6 芯电缆热缩套管的应用领域4.选购6 芯电缆热缩套管的注意事项正文：一、电缆热缩套管的概念和作用电缆热缩套管是一种用于保护电缆的热收缩套管，具有优良的绝缘、防蚀、耐磨等特点。
在电力电缆、通信电缆等领域中，电缆热缩套管被广泛应用于电缆的中间接续和端头封堵，以确保电缆在各种环境条件下稳定运行。
二、6 芯电缆热缩套管的规格和型号6 芯电缆热缩套管是指适用于6 芯电缆的热缩套管。
根据电压等级、接线位置、电缆芯数和电缆特点等因素，6 芯电缆热缩套管有多种规格和型号。
以下是一些常见的6 芯电缆热缩套管规格型号：1.电压等级：1kV、10kV、35kV2.接线位置：中间接头、终端头3.电缆芯数：单芯、两芯、三芯、四芯、五芯4.电缆特点：带铠装、不带铠装PVC、XLPE 电缆用、油浸电缆用三、6 芯电缆热缩套管的应用领域6 芯电缆热缩套管广泛应用于各种电力电缆、通信电缆、控制电缆等场合。
例如，在电力系统中，6 芯电缆热缩套管可用于电缆的接头保护、终端保护等；在通信系统中，6 芯电缆热缩套管可用于光纤电缆的金属保护、接续等。
四、选购6 芯电缆热缩套管的注意事项在选择6 芯电缆热缩套管时，应考虑以下因素：1.确定电缆的电压等级、接线位置、电缆芯数等参数，选择适合的规格和型号。
2.考虑使用环境，选择具有相应防护性能的热缩套管。
3.注意热缩套管的质量，选择正规厂家生产的产品，以确保其性能可靠。
总之，6 芯电缆热缩套管作为一种重要的电缆保护产品，在电力、通信等领域中具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
200 200 200 200 200 200 200 200 200 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 50 50 50 50 50 25 25 25 25 25 25 25 25 25 25
RCCN 日成 HST 型热收缩管 Heat Shrinkable Tubing
质 : 软质、阻燃、环保、无卤、照射交 连 PE 复合物制成之热收缩套管 产品认证 : 美国 UL 加拿大 CSA 欧洲环保 RoHS, 1. 符合 UL224 额定使用温度 125 ℃、 额定使用电压 1KV 和 VW-1 阻燃。 2. 符合 CSA 额定使用温度 125 ℃、 额定使用电压 600V 和 OFT 耐热。 适用温度 :-55 ℃ -125 ℃； 使用方法 : 使用热风枪加热即可收缩 用 途 : 配线保护与识别、绝缘、包覆、端 末处理、配线标字、分色等 颜 色 : 黑、白、红、蓝、黄、绿、棕、灰、 橙、紫、透明 . 收缩比率 :2:1 材 Main Material: PE of soft,fireproof,enviroment protected,halegon free Approved by UL 224,rating sed temperture 125 cent degree,rating voltage 600 V and VW-1 fireproo。 Approved by CSA 224,rating sed temperture 125 cent degree,rating voltage 1KV and VW-1 heat-resistant。 Suitable temperture: - 55 cent degree to 125 cent degree Available Color: Black,white,red,blue,yellow,grean, brown,gray,orange,purple Ratio of shrinking: 2:1
0.5-0.7 0.6-0.8 0.75-0.9 0.95-1.4 1.1-1.8 1.4-2.3 1.6-2.7 1.9-3.2 2.1-3.6 2.4-4.0 2.6-4.5 2.8-5.0 3.1-5.4 3.7-6.3 4.2-7.2 4.7-8.0 5.2-9.0 5.7-10 6.2-11 6.7-12 7.3-13 7.8-14 8.3-15 8.8-16 9.3-17 10.4-19 11.4-21 12.8-24 14.4-27 16-29 18-34 21-39 23.4-44 26-49 35-55 40-65 45-75 50-85 55-95 65-115 80-145 95-175
ｍｍ Φ0.6 Φ0.8 Φ1.0 Φ1.5 Φ2.0 Φ2.5 Φ3.0 Φ3.5 Φ4.0 Φ4.5 Φ5.0 Φ5.5 Φ6.0 Φ7.0 Φ8.0 Φ9.0 Φ10 Φ11 Φ12 Φ13 Φ14 Φ15 Φ16 Φ17 Φ18 Φ20 Φ22 Φ25 Φ28 Φ30 Φ35 Φ40 Φ45 Φ50 Φ60 Φ70 Φ80 Φ90 Φ100 Φ120 Φ150 Φ180
Size
Common color is black, colorful part no. is different, such as HST-10red
单位／Ｕｎｉｔ：ｍｍ 包装 适用范围
Suitable scope
收缩前
Pro-shrinking Inner D
收缩后
After shrinking
耐压：１ＫＶ
默认型号为黑色 , 彩色型号例 :HST-10 红 D1
日 成 H S T 型 热 收 缩 管 Heat Shrinkable Tubing 37
WV-1
型 号 Ｉｔｅｍ Ｎｏ． HST-0.6 HST-0.8 HST-1 HST-1.5 HST-2 HST-2.5 HST-3 HST-3.5 HST-4 HST-4.5 HST-5 HST-5.5 HST-6 HST-7 HST-8 HST-9 HST-10 HST-11 HST-12 HST-13 HST-14 HST-15 HST-16 HST-17 HST-18 HST-20 HST-22 HST-25 HST-28 HST-30 HST-35 HST-40 HST-45 HST-50 HST-60 HST-70 HST-80 HST-90 HST-100 HST-120 HST-150 HST-180 规格
≤0.40 ≤0.50 ≤0.65 ≤0.85 ≤1.00 ≤1.30 ≤1.50 ≤1.80 ≤2.00 ≤2.30 ≤2.50 ≤2.75 ≤3.00 ≤3.50 ≤4.00 ≤4.50 ≤5.00 ≤5.50 ≤6.00 ≤6.50 ≤7.00 ≤7.50 ≤8.00 ≤8.50 ≤9.00 ≤10.00 ≤11.00 ≤12.50 ≤14.00 ≤15.00 ≤17.50 ≤20.00 ≤22.50 ≤25.00 ≤31.00 ≤36.00 ≤41.00 ≤46.00 ≤51.00 ≤61.00 ≤76.00 ≤91.00
0.22±0.10 0.22±0.10 0.28±0.10 0.32±0.10 0.35±0.10 0.38±0.10 0.40±0.10 0.42±0.10 0.45±0.10 0.50±0.10 0.55±0.10 0.55±0.10 0.55±0.10 0.55±0.10 0.60±0.10 0.60±0.10 0.60±0.10 0.60±0.10 0.60±0.10 0.65±0.10 0.65±0.10 0.70±0.10 0.70±0.10 0.70±0.10 0.80±0.15 0.80±0.15 0.80±0.15 0.90±0.15 0.90±0.15 0.95±0.15 1.00±0.15 1.00±0.15 1.00±0.15 1.00±0.15 1.30±0.20 1.30±0.20 1.46±0.20 1.46±0.20 1.46±0.20 1.56±0.20 1.56±0.20 1.56±0.20
0.15±0.05 0.15±0.05 0.15±0.05 0.18±0.05 0.18±0.05 0.18±0.05 0.18±0.05 0.22±0.05 0.25±0.05 0.25±0.05 0.25±0.05 0.25±0.05 0.28±0.05 0.28±0.05 0.28±0.05 0.30±0.08 0.30±0.08 0.30±0.08 0.30±0.08 0.35±0.10 0.35±0.10 0.40±0.12 0.40±0.12 0.40±0.12 0.40±0.15 0.40±0.15 0.40±0.15 0.50±0.15 0.50±0.15 0.50±0.15 0.50±0.15 0.55±0.15 0.55±0.15 0.55±0.15 0.60±0.15 0.65±0.15 0.65±0.15 0.65±0.15 0.65±0.20 0.65±0.20 0.65±0.20 0.65±0.30
内径Ｄ
Thickness W
厚度Ｗ
Inner D
内径Ｄ
Thickness W
厚度Ｗ
Std.Pkg. M
பைடு நூலகம்
0.9±0.2 1.0±0.2 1.5±0.2 2.0±0.2 2.5±0.2 3.0±0.2 3.5±0.2 4.0±0.2 4.5±0.2 5.0±0.2 5.5±0.2 6.0±0.2 6.5±0.2 7.5±0.3 8.5±0.3 9.5±0.3 10.8±0.3 11.5±0.3 12.5±0.3 13.5±0.3 14.5±0.3 15.5±0.4 16.5±0.4 17.5±0.4 19.0±0.5 22.0±0.5 24.0±0.5 26.0±0.5 29.0±0.5 31.5±1.0 36.5±1.0 41.5±1.0 46.5±1.0 50±1.0 60±1.0 70±1.0 80±1.0 90±1.0 100±1.0 120±1.0 150±1.0 180±1.0
