变形缝构造--2.3
变形缝—变形缝的概念及分类(建筑构造)
变形缝是为防止建筑物在外界因素（温度变化、地 基不均匀沉降及地震）作用下产生变形，导致开裂甚至 破坏而人为设置的适当宽度的缝隙。
二、变形缝的分类
变形缝包括伸缩缝、沉降缝和防震缝三种类型。
1.伸缩缝
为防止建筑构件因温度变化而产生热胀冷缩，使房 屋出现裂缝，甚至破坏，沿建筑物长度方向每隔一定距 离设置的垂直缝隙称为伸缩缝，也叫温度缝。
图1 伸缩缝
2.沉降缝
为防止建筑物各部分由于地基不均匀沉降引起房屋 破坏所设置的垂直缝隙称为沉降缝。
图2 沉降缝
3.防震缝
建造在抗震设防烈度为6-9度地区的房屋，为避免 破坏，按抗震要求设置的垂直缝隙即防震缝。
图3 防震缝
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝。
由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112 页表 9.1.1 分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm ，通常采用 30mm 。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在 240mm 以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。

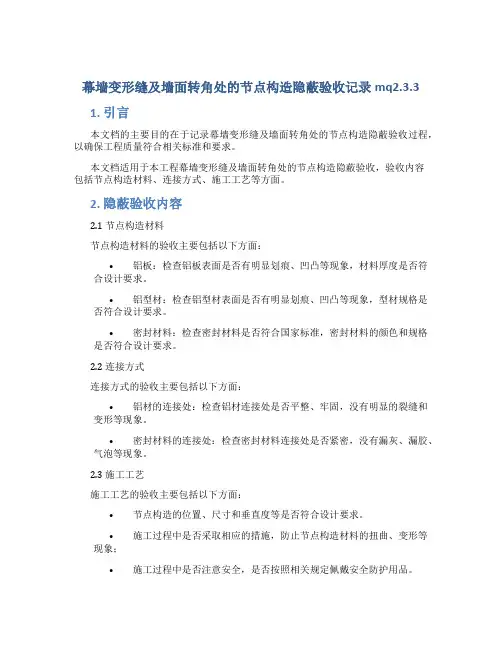

幕墙变形缝及墙面转角处的节点构造隐蔽验收记录mq2.3.3
幕墙变形缝及墙面转角处的节点构造隐蔽验收记录mq2.3.31. 引言本文档的主要目的在于记录幕墙变形缝及墙面转角处的节点构造隐蔽验收过程，以确保工程质量符合相关标准和要求。
本文档适用于本工程幕墙变形缝及墙面转角处的节点构造隐蔽验收，验收内容包括节点构造材料、连接方式、施工工艺等方面。
2. 隐蔽验收内容2.1 节点构造材料节点构造材料的验收主要包括以下方面：•铝板：检查铝板表面是否有明显划痕、凹凸等现象，材料厚度是否符合设计要求。
•铝型材：检查铝型材表面是否有明显划痕、凹凸等现象，型材规格是否符合设计要求。
•密封材料：检查密封材料是否符合国家标准，密封材料的颜色和规格是否符合设计要求。
2.2 连接方式连接方式的验收主要包括以下方面：•铝材的连接处：检查铝材连接处是否平整、牢固，没有明显的裂缝和变形等现象。
•密封材料的连接处：检查密封材料连接处是否紧密，没有漏灰、漏胶、气泡等现象。
2.3 施工工艺施工工艺的验收主要包括以下方面：•节点构造的位置、尺寸和垂直度等是否符合设计要求。
•施工过程中是否采取相应的措施，防止节点构造材料的扭曲、变形等现象；•施工过程中是否注意安全，是否按照相关规定佩戴安全防护用品。
3. 隐蔽验收方法隐蔽验收主要通过以下方法进行：•监理工程师进行现场监督，对节点构造材料进行抽检和检测；•进行非破坏性检测，对节点构造连接处进行钢珠冲击试验，检测连接处的牢固性；•对节点构造位置、尺寸和垂直度等进行测量，与设计要求进行比对。
4.通过本次隐蔽验收，节点构造材料、连接方式、施工工艺等方面均符合相关标准和要求，该部分工程质量合格。
5. 参考文献•《建筑幕墙通则》 GB/T 21086-2007•《建筑幕墙非破坏性检测工作规范》 JGJ/T 125-2017•《建筑节能工程施工验收规范》 JGJ/T 359-2017。
(完整版)变形缝的基本构造
沉降缝的构造特点
☉应满足建筑物各部分在垂直方向的自由沉降变形，应将建筑物从基 础到屋顶全部断开。 ☉应兼顾伸缩缝的构造，故在构造设计时应满足伸缩和沉降双重要求。 ☉表14-3 建筑物高度与沉降缝宽度对照表
沉降缝的构造特点
基础沉降缝构造
（a）砖墙承重条形基础沉降缝 （b）框架承重基础沉降缝
防震缝的设置
为抵抗因地震作用而造成建筑物开裂所 设的缝—防震缝
伸缩缝
沉降缝
抗震缝
伸缩缝的基本构造
一、为何设置伸缩缝：
建筑物因受温度变化的影响而产生热胀冷缩，在结构 内部产生温度应力，当建筑物长度超过一定限度、建筑平 面变化较多或结构类型变化较大时，建筑物会因热胀冷缩 导致变形较大从而产生开裂。为预防这种情况发生，常常 沿建筑物长度方向每隔一定距离或在结构类型变化处预留 缝隙，将建筑物断开。
应根据当地的基本烈度、建筑物的重要程度共同确定设防烈 度。
设防烈度有时可比基本烈度提高1度；有时也可比基本烈度 降低1度，但若基本烈度为6度时，一般不宜降低。
防震缝的构造做法
◎是为了防止建筑物各部分在地震时相互撞击引起破坏而 设置的缝隙。 在有可能因地震作用引起断裂的部位设缝，将建筑物划分 为简单、规则、均一的单元，从而减少地震的破坏作用。 设置条件： 1．多层砌体结构房屋 ◎应重点考虑采用整体刚度较好的横墙承重或纵横墙混合 承重的结构体系、在设防烈度为8度和9度地区，有下列情 况之一时宜设防震缝。 ☉建筑立面高差在6米以上； ☉建筑物有错层且错层楼板高差较大； ☉建筑物相邻部分结构刚度、质量差别较大。
变形缝设计
作品名称： 作者姓名：
目录
一、变形缝的概念和分类 二、不同种类变形缝的基本要求 三、变形缝的比较 四、变形缝的细节构造
变形缝—变形缝的基础知识(建筑构造)
殊时；
沉降缝的设置原则
•沉降缝是为了预防建筑物各部分由于地基承载力不同或各部分荷 载差异较大等原因引起建筑物不均匀沉降引起的破坏而设置的变 形缝。符合下列情况之一者应设置沉降缝。 （4）原有建筑物和新建建筑物紧相毗连时； （5）建筑平面形状复杂，高度变化较多时，应将建筑物划分为
几个简单的体型。在各部分之间设置沉降缝； （6）当建筑物部分的基础底部压力值有很大差别时。
已 建
沉降缝
新 建
沉降缝
设置沉降缝时，必须将建筑的基础、墙体、楼层及屋顶 等部分全部在垂直方向断开，使各部分形成各自自由沉 降的独立刚度单元。基础必须断开是沉降缝不同于伸缩 缝的主要特征。
地基性质 一般地基
变形缝的类型
变形缝按其作用的不同分为伸缩缝、沉降缝、防震缝三种。 •伸缩缝,又称温度缝，是为防止由于建筑物超长而产生的 伸缩变形。 •沉降缝是解决由于建筑物高度不同、重量不同、平面转折 部位等而产生的不均匀沉降变形。 •防震缝是解决由于地震时产生的相互撞击变形而设置的。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
9度
＋20mm/5m ＋20mm/4m ＋20mm/3m ＋20mm/2m
变形缝的作用与类型
变形缝的作用
当建筑的长度超过规定、体型复杂、平立面特别不规则、平面图 形曲折变化比较多或同一建筑物不同部分的高度或荷载差异较大 时，建筑构件内部会因气温变化、地基的不均匀沉降或地震等原 因产生附加应力。当这种应力较大而又处理不妥当时，会引起建 筑构件产生变形，导致建筑物出现裂缝甚至破坏，影响正常使用 与安全。为了预防和避免这种情况发生，在设计和施工中预先在 这些变形敏感部位将建筑构件垂直断开，留出一定缝隙，将建筑 物分成若干独立的部分，形成多个较规则的抗侧力结构单元。这 些将建筑物垂直分开的预留缝隙成为变形缝。
变形缝构造
一、伸缩缝
(一)伸缩缝的作用
防止建筑物由于热胀冷缩变形产生开裂。
(二)伸缩缝的位置与要求
位置尽可能设在建筑平面转折处，以利隐蔽处理。 要求将建筑物的墙体、楼板层、屋顶等地面以上部分全 部断开，基础不必断开。
(三)伸缩缝的间距
伸缩缝的最大间距，因不同的材料、结构类型，不同的 屋面构造而不同。
P5
“砌体房屋”伸缩缝的最大间距（m）
(b) 内墙沉降缝盖缝
(c) 内墙抗震缝盖缝
内墙面变形缝盖缝节点
P45
室内板底、 墙面盖缝做法
P46
变形缝处设门，门扇开启方向 不得跨越变形缝
P47
(2)楼地层变形缝构造
A.地坪变形缝构造
B.楼板变形缝构造
C.顶棚变形缝构造
P48
(a) 粘贴盖缝面板的做法
(b) 搁置盖缝面板的做法
(c) 采用与楼板面层同样材料盖缝的做法
防震缝的分割，可使结构的型式变的简单
P32
P33
P34
某社会福利院
P35
变形缝将复杂形体建筑划分为相对简单的独立的单元
P36
防震缝宽度不够，相当 比例的抗震缝宽度不足 50mm，有些建筑物由于 施工误差或因未拆除模 板甚至连接在一起，地 震中导致两侧碰撞破坏。
8度区某相邻建筑地震中相互碰撞，损坏严重
P1
变形缝构造
建筑物由于温度变化、地基不均匀沉降以及地震力的影 响，会导致结构产生开裂以至破坏，设计时用缝隙将建筑物 分为若干相对独立的部分允许其自由变形，这种缝隙称为变 形缝。 变形缝包括伸缩缝、沉降缝和防震缝三种。
P2
P3
变形缝构造
一、伸缩缝
二、沉降缝 三、防震缝 四、变形缝的节点构造
变形缝建筑构造
变形缝建筑构造一、变形缝的分类及其设置条件（一）、沉降缝：由于基础的不均匀沉降而采取的措施，设置的变形缝，即沉降缝。
沉降缝应从基础断开。
建筑物的下列部位，宜设置沉降缝：1.建筑平面的转折部位；2.高度差异或荷载差异处；3.长高比过大的砌体承重结构或钢筋混凝土框架结构的适当部位；4.地基土的压缩性有显著差异处；5.建筑结构或基础类型不同处；6.分期建造房屋的交界处。
【摘自《建筑地基基础设计规范》（GB 5007-2002 4-1-20】（二）、伸缩缝：对于砌体结构乃是由于温差和砌体干缩引起砌体竖向裂缝而采取措施设置的变形缝。
对于混凝土结构乃是由于温差引起的而采取措施设置的变形缝。
砌体结构的伸缩缝设置于墙体中，基础和地梁可不设伸缩缝（即不断开）。
钢筋混凝土框架结构、具有独立基础的排架，框架结构设置伸缩缝时，其双柱基础可不断开。
对于高层钢筋混凝土结构由于温差引起的而采取措施设置伸缩缝，实际设计时，考虑地下室，基础可不断开。
伸缩缝设置的具体条件：A、砌体房屋伸缩缝的最大间距(m)砌体房屋伸缩缝的最大间距(m)注：1 对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。
当有实践经验并采取有效措施时，可不遵守本表规定；2 在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3 按本表设置的墙体伸缩缝，一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝；4 层高大于5m的烧结普通砖、多孔砖、配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1.3；5 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；6 墙体的伸缩缝应与结构的其他变形缝相重合，在进行立面处理时，必须保证缝隙的伸缩作用。
【摘自《砌体结构设计规范》（GB 50003-2001 2-1-18】B、钢筋混凝土结构伸缩缝最大间距(m)钢筋混凝土结构伸缩缝最大间距(m)注：1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.5柱高(从基础顶面算起)低于8m的排架结构的伸缩缝最大间距宜适当减小：6屋面无保温或隔热措施的排架结构的伸缩缝最大间距宜适当减小：7位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构的伸缩缝最大间距宜适当减小：8采用滑模类施工工艺的剪力墙结构的伸缩缝最大间距宜适当减小：9材料收缩较大、室内结构因施工外露时间较长的伸缩缝最大间距宜适当减小：10混凝土浇筑采用后浇带分段施工的伸缩缝最大间距可适当增大：11采用专门的预加应力措施的伸缩缝最大间距可适当增大：12采取能减小混凝土温度变化或收缩的措施的伸缩缝最大间距可适当增大：【摘自《混凝土结构设计规范》（GB 50010-2002 3-1-42】C、高层建筑结构伸缩缝的最大间距墙结构之间的数值。
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝.由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开.4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理.②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求.顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形.③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-5-25
5
建筑构造
影响因素： 影响因素： 建筑物长度—温度应力积累的大小 建筑物长度 温度应力积累的大小 结构类型和屋顶刚度—温度应力是否容易传递并 结构类型和屋顶刚度 温度应力是否容易传递并 对结构的其他部分造成影响 屋面有否设保温或隔热层—结构直接受温度应力 屋面有否设保温或隔热层 结构直接受温度应力 影响的程度 设置要求：建筑物的基础不必要断开， 设置要求：建筑物的基础不必要断开，其他结构 部分应该沿建筑物的全高全部断开。 部分应该沿建筑物的全高全部断开。伸缩缝的 一般为20~30mm。 宽度 一般为 。
2011-5-25 6
建筑物长度过长时， 建筑物长度过长时，设置温度缝
2011-5-25 7
2011-5-25
8
2011-5-25
9
建筑构造
2）沉降缝设置的要求： ）沉降缝设置的要求： 设置的要求 定义： 定义：为防止建筑物各部分由于地基不均 匀沉降引起房屋破坏所设置的竖向缝称为沉降 缝。 设置在地基土质不均匀、 设置在地基土质不均匀、建筑物本身相邻 部分高差悬殊或荷载悬殊、 部分高差悬殊或荷载悬殊、建筑物结构形式变 化大，新老建筑相邻（或扩建项目）等等， 化大，新老建筑相邻（或扩建项目）等等，在 结构变形的敏感部位，沿结构全高， 结构变形的敏感部位，沿结构全高，包括基础 全部断开。 全部断开。
33
变形缝处设门， 变形缝处设门，门扇开 启方向不得跨越变形缝
2011-5-25 34
建筑构造
变形缝构造
主要内容 1、变形缝设置的要求 、 2、设变形缝处建筑的结构布置 、 3、变形缝盖缝构造 、
2011-5-25
1
建筑构造
变形缝定义： 变形缝定义： 昼夜温差、不均匀沉降以及地震可能引起的 昼夜温差、 变形，如果足以引起建筑物结构的破坏， 变形，如果足以引起建筑物结构的破坏，就应 该在变形的敏感部位或其他必要的部位预先将 整个建筑物沿全高断开， 整个建筑物沿全高断开，令断开后建筑物的各 部分成为独立的单元，或者是划分为简单、 部分成为独立的单元，或者是划分为简单、规 均一的段， 则、均一的段，并令各段之间的缝达到一定的 宽度，以能够适应变形的需要，这就是变形缝。 宽度，以能够适应变形的需要，这就是变形缝。
2011-5-25
4
建筑构造
1、变形缝设置的要求 、 1）伸缩缝（温度缝）设置的要求 ）伸缩缝（温度缝） 定义：为防止建筑构件因温度变化、 定义：为防止建筑构件因温度变化、热胀冷缩使 房屋出现裂缝或破坏， 房屋出现裂缝或破坏，在沿建筑物长度方向隔 一定距离预留垂直缝隙。这种因温度变化而设 一定距离预留垂直缝隙。 置的缝叫做伸缩缝或温度缝。 置的缝叫做伸缩缝或温度缝。
2011-5-25
17
2011-5-2518上海浦东国际机场候机楼
2011-5-25
用双柱方案设缝
19
建筑构造
2）变形缝两侧或一侧的垂直承重构件分别退开变 ） 形缝一定距离， 形缝一定距离，用水平悬臂构件向变形缝方向 挑出。 挑出。 这种方法基础部分容易脱开距离， 这种方法基础部分容易脱开距离，设缝较方 特别设用于沉降缝。 便，特别设用于沉降缝。
某图书馆两栋塔楼之间的连接体由两端 塔楼支承， 塔楼支承，并设缝适应变形 连接体室内
2011-5-25 24
建筑构造
3、变形缝盖缝构造 、 建筑物设变形缝的部位必须作盖缝处理， 建筑物设变形缝的部位必须作盖缝处理，其 主要目的是为了满足使用的需要（例如通行）， 主要目的是为了满足使用的需要（例如通行）， 处于外围护结构部分的变形缝还要防止渗漏， 处于外围护结构部分的变形缝还要防止渗漏， 防止热桥的产生。 防止热桥的产生。
2011-5-25 12
内景
2011-5-25
体型复杂的建筑设抗震缝
13
2011-5-25
14
大台阶与主体建筑也断开
2011-5-25
变形缝将复杂形体建筑划分为相对简单的独立的单元
15
某扩建建筑
2011-5-25
新老建筑交接处新建筑结构退让原基础 建成后室内 再出挑与老建筑设缝连接
16
建筑构造
2、设变形缝处建筑的结构布置 、 布置方法主要有以下几种： 布置方法主要有以下几种： 1）按照建筑物承重系统的类型，在变形缝的两侧 ）按照建筑物承重系统的类型， 设双墙或双柱。这种做法较为简单， 设双墙或双柱。这种做法较为简单，但容易使 缝两边的结构基础产生偏心。（ 。（对伸缩缝无影 缝两边的结构基础产生偏心。（对伸缩缝无影 响）
2011-5-25
20
2011-5-25
21
某教学楼
用双边悬臂方案设缝
2011-5-25 22
建筑构造
3）两个独立单元相对 ） 的两侧各伸出悬臂构 件来支承中间一段水 平构件。 平构件。多用于连接 两个建筑物的架空走 道等， 道等，但在抗震设防 地区慎用。 地区慎用。
2011-5-25
23
变形缝
2011-5-25 2
2011-5-25
3
建筑构造
对应不同的变形情况，变形缝可以分为： 对应不同的变形情况，变形缝可以分为： 1、伸缩缝（温度缝）—对应昼夜温差引起的变 、伸缩缝（温度缝） 对应昼夜温差引起的变 形 2、沉降缝 对应不均匀沉降引起的变形 、沉降缝—对应不均匀沉降引起的变形 3、防震缝 对应地震可能引起的变形 、防震缝—对应地震可能引起的变形
2011-5-25
25
建筑构造
作盖缝处理时，应注意： 作盖缝处理时，应注意： 1）所选择盖缝板的形式必须符合所属变形缝类别 ） 的变形需要。 的变形需要。 2）盖缝板的材料、构造方式必须符合变形缝所在 ）盖缝板的材料、 部位的其他功能需要。 部位的其他功能需要。 3）变形缝内部应当用具有自防水功能的柔性材料 ） 来塞缝。 来塞缝。
2011-5-25
26
2011-5-25
27
2011-5-25
28
2011-5-25
29
2011-5-25
30
进出处变形缝盖缝
2011-5-25 31
变形缝设双墙 处屋面盖缝
墙身盖缝
半地下室顶面盖缝
2011-5-25 32
2011-5-25
室内板底、 室内板底、 楼面、 楼面、墙面 盖缝做法
2011-5-25 10
2011-5-25
高层与裙房之间设沉降缝 11
建筑构造
3）防震缝设置的要求 ）防震缝设置的要求 建筑物平面不规则或在纵向为复杂体型， 建筑物平面不规则或在纵向为复杂体型， 地震时容易产生应力集中发生破环。 地震时容易产生应力集中发生破环。对于有抗 震设防要求地区的建筑（ 震设防要求地区的建筑（例如在抗震设防烈度 7~9度的地区）：设计时，应尽量使平面和体型 度的地区）：设计时， 度的地区）：设计时 符合抗震要求； 符合抗震要求；设置抗震缝将建筑物划分为简 规则、均一的单元。 单、规则、均一的单元。 设置抗震缝时，建筑物的基础可断开， 设置抗震缝时，建筑物的基础可断开，也可 不断开。 不断开。
