D12-50×7型卧式离心泵.卧式多级离心泵,卧式多级泵,多级泵
D12-50型卧式多级离心泵-长沙中联泵业
D12-50型卧式多级离心泵概述D12-50型卧式多级离心泵采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
该类产品适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水，或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
进口压力小于0.6Mpa。
D12-50型卧式多级离心泵型号意义D12-50x3（4~12）D—卧式多级离心泵12—泵的设计点流量50—泵的单级设计点扬程3（4~12）—泵的级数D12-50型卧式多级离心泵参数范围流量（m3/h）：7.5~15扬程（m）：90~660转速（r/min）：2950进口直径(mm)：50出口直径(mm)：40汽蚀余量（m）：2~2.21、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环11、密封环12、导叶套 13、填料压盖14、填料15、轴承部件16、尾盖17、O形密封圈18、平衡环19、平衡环套20、平衡盘21、平衡管部件22、拉紧螺栓1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
D12-50型卧式多级离心泵外形安装尺寸图。
卧式多级离心泵型号一览表及结构图
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
故常被用来输送清水或物理化学性质类似于水的其他液体。
而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。
卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。
为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。
TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。
TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。
卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。
泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
D、DF、MD矿用多级离心泵说明书
泵的旋转方向：从电动机方向看，泵顺时针方向旋转。 2.3 平衡机构
平衡机构由平衡环、平衡套、平衡盘及平衡管路等组成。 2.4 轴承部分
轴承部分主要由轴承体和轴承组成。采用轴承为滚动轴承。泵在运行中， 转子部分在泵壳中能自由地轴向游动，轴承均不承受轴向力。
12.5
75
15
69
3.93
44
4.73
7.5
54
5.32
53
2.0
2.0
110
2.5
7.5
112.8
12.5
100
15
92
5.24
44
6.30
11
54
7.09
53
2.0
2.0
123
2.5
7.5
141
12.5
125
15
115
6.55
44
7.88
11
54
8.86
53
2.0
2.0
135
2.5
7.5
169.2
2950
1.49 1.84 2.08 2.23 2.77 3.12 2.98 3.69 4.16 3.73 4.61 5.20 4.47 5.53 6.24 5.22 6.45 7.28 5.96 7.37 8.32 6.71 8.29 9.36 7.45 9.21 10.40 8.20 10.13 11.44 8.94 11.05 12.48
似的其他污水液体。D 型、DF 型泵和 MD 型泵均适用于煤矿等矿山排水。
1.3 D 型煤矿用多级清水离心泵、DF 型煤矿用耐腐多级离心泵、MD 型煤矿
水泵型号及水泵名称里每个型号代表的意义
水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。
今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。
一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。
单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。
其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

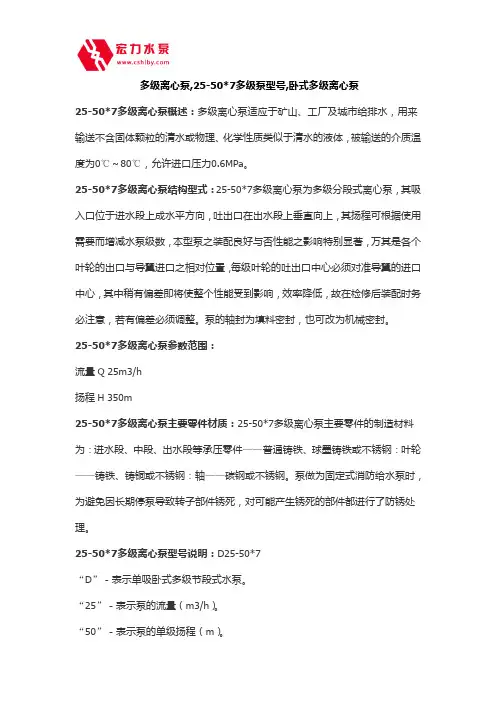

多级离心泵,25-50×7多级泵型号,卧式多级离心泵
多级离心泵,25-50*7多级泵型号,卧式多级离心泵25-50*7多级离心泵概述：多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
25-50*7多级离心泵结构型式：25-50*7多级离心泵为多级分段式离心泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数，本型泵之装配良好与否性能之影响特别显著，万其是各个叶轮的出口与导翼进口之相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响，效率降低，故在检修后装配时务必注意，若有偏差必须调整。
泵的轴封为填料密封，也可改为机械密封。
25-50*7多级离心泵参数范围：流量Q 25m3/h扬程H 350m25-50*7多级离心泵主要零件材质：25-50*7多级离心泵主要零件的制造材料为：进水段、中段、出水段等承压零件——普通铸铁、球墨铸铁或不锈钢：叶轮——铸铁、铸铜或不锈钢：轴——碳钢或不锈钢。
泵做为固定式消防给水泵时，为避免因长期停泵导致转子部件锈死，对可能产生锈死的部件都进行了防锈处理。
25-50*7多级离心泵型号说明：D25-50*7“D”－表示单吸卧式多级节段式水泵。
“25”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“7”－表示级数。
25-50*7多级离心泵旋转方向：25-50*7多级离心泵从电机端向泵看为顺时针方向旋转。
25-50*7多级离心泵主要零件材质：多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
25-50*7多级离心泵成套范围：多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
（可订制）。
多级泵常见型号有哪些
上海沈泉泵阀制造有限公司坐落于上海市嘉定工业区，是国内水泵行业后起之秀。
是集研究、开发、生产、销售和服务为一体的泵阀生产企业，注册资本2000万元。
沈泉致力于为各种行业提供优质的给排水设备，包括管道泵、隔膜泵、磁力泵、螺杆泵、自吸泵、排污泵、转子泵、化工泵、多级泵、计量泵、卫生泵、潜水泵等。
生产的产品种类繁多、规格齐全、科技含量高、品质卓越，广泛应用于工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
并为我国的给排水系统工程事业作出了巨大的贡献。
是国内久负盛名的生产水泵企业之一。
近来，有来自黑龙江的用户向小编咨询了这样的一个问题，那就是多级泵常见型号有哪些?对此，上海沈泉多级泵厂家便整理出了以下内容，现在就请大家跟着小编一起来看看吧。
多级泵是进出水段与中段，通过拉杆组合在一起的一种离心泵，它的输出水压力可以很大，也是依靠叶轮的旋转在获取离心力，从而物料。
待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。
多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。
多级泵的常见型号有：CDL、CDLF、GDL、QDL、DG、MD、TD、D、DL、DY、TWSA等，而为了方便大家能够对多级泵有个清晰的认识，小编就以其中的两款水泵来为大家作为讲解。
CDLF不锈钢立式多级管道泵：以其快速更换的特性，以及不锈钢材质对轻度腐蚀介质的抵抗，彰显出耐用和便捷。
其参数丰富，流量范围2-160m³/h，扬程24-200m，功率1.1-132KW，口径φ25-φ150mm，为各类应用提供了灵活选择。
TWSA型卧式多级离心泵：以高效、低噪音、抗汽蚀的卓越性能脱颖而出。
广泛适用于供水、消防、园林、建筑等多个领域，特别是在宾馆、酒店的制冷和空调系统中，它更是不可或缺。
其参数包括流量18-155m³/h，扬程18-270m，功率2.2-180kw，口径φ50-φ150，展示了其全方位的适应性。
多级泵型号
多级泵型号引言多级泵是一种常用的工业设备，用于将液体或气体通过多个泵体进行连续压力增加。
多级泵的设计和型号是按照其扬程和流量来确定的。
本文将介绍多级泵的常见型号及其应用。
一、垂直多级离心泵垂直多级离心泵是一种常见的多级泵型号，其特点是泵体垂直布置，叶轮轴和电机轴一致。
垂直多级离心泵适用于输送清水、海水、盐水、热水和化工液体等。
该型号的泵具有结构紧凑、占地面积小、运转平稳等特点，广泛应用于建筑、供水、消防、制冷、化工等领域。
二、潜水多级离心泵潜水多级离心泵是一种通过电机驱动并放置在液体中运行的泵型。
潜水多级离心泵通常采用不锈钢材质制成，抗腐蚀性能强。
该型号的泵广泛应用于石油、化工、食品、医药和排污等行业。
潜水多级离心泵具有节能、噪音低、维护方便等特点，适用于特殊工况和需要大流量的场合。
三、卧式多级离心泵卧式多级离心泵是一种水平安装的多级泵型号，其特点是泵体轴线水平与支座安装。
卧式多级离心泵适用于输送非腐蚀性液体，如水、油和化工液体等。
该型号的泵主要用于能源、冶金、石油、化工等行业的水循环系统中。
四、管道多级离心泵管道多级离心泵是一种泵体通过管道与电机连接的多级泵型号。
管道多级离心泵适用于输送清洁的、非腐蚀性液体，如水、油和热水等。
该型号的泵结构紧凑、安装方便，广泛应用于建筑、市政、供暖、冷却循环等领域。
五、污水多级离心泵污水多级离心泵是一种用于输送污水和液体含有颗粒物的泵型号。
污水多级离心泵通常采用不锈钢或铸铁材质制成，具有耐腐蚀性能好、排污能力强的特点。
该型号的泵广泛应用于城市排水、化工废水处理、船舶通水等领域。
六、选择多级泵型号的一些建议•根据工作流量和扬程要求选择适合的多级泵型号。
•根据液体性质和工作环境选择合适的多级泵材质。
•参考多级泵的运行效率和维护成本进行选择。
•根据工作要求和设备布局选择合适的安装方式。
结论多级泵是一种重要的工业设备，通过多个泵体的连续压力增加，实现液体或气体的输送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D12-50×7卧式多级离心泵概述：
D12-50×7卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：350米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D12-50×7卧式多级离心泵产品结构说明
D12-50×7卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D12-50×7卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流
失要降低水泵的效率。
