浅谈全固态电视发射机故障分析及日常维护
谈1kW全固态中波发射机故障及检修
谈1kW全固态中波发射机故障及检修1kW全固态中波发射机是一种重要的通信设备，广泛应用于广播、通讯和导航等领域。
由于设备长时间工作和环境因素等原因，发射机在运行过程中难免会出现一些故障，给正常工作带来不便。
及时发现和排除故障是非常重要的。
本文将围绕1kW全固态中波发射机的故障及检修问题进行探讨，希望对相关工程技术人员提供一些参考帮助。
一、故障现象描述1. 发射机工作正常一段时间后出现自动关机或无法启动的情况；2. 发射机输出功率不稳定，甚至出现完全没有输出的情况；3. 发射机出现杂音、畸变等问题，影响信号的传输和接收。
以上描述是1kW全固态中波发射机常见的故障现象，当出现这些问题时，需要及时检修。
二、故障检修方法1. 找出故障点：首先要根据故障现象来判断可能出现故障的部件和原因，一般可从电源系统、天线系统、调制系统以及发射管等方面进行排查。
通过观察、测量和比对，来找出故障的具体位置和原因。
2. 检查电源系统：电源系统是发射机正常工作的保障，所以在检修过程中要优先检查。
首先检查主电源和备用电源情况，确保供电正常。
然后检查电源线路、保险、开关等部件是否受损或老化，如有问题及时更换或修理。
3. 检查天线系统：天线是信号的传输和接收端，如果天线出现故障，会导致发射机输出功率不稳定或无法启动。
因此在检修中要检查天线及其连接线路是否受损或锈蚀，如有问题及时更换或修理。
4. 检查调制系统：调制系统是控制信号模拟和数字化的关键部件，一旦出现故障会导致信号的畸变和杂音。
检修时要检查调制器、滤波器、解调器等部件是否正常工作，如有问题及时更换或修理。
5. 检查发射管：发射管是1kW全固态中波发射机的核心部件，一旦出现故障会导致输出功率不稳定或完全没有输出。
在检修中要检查发射管是否老化、损坏或失效，如有问题需要及时更换。
以上就是1kW全固态中波发射机故障检修的一般方法，但实际检修中还需要根据具体情况来进行调整和完善。
三、故障预防和维护1. 定期检查：定期对1kW全固态中波发射机进行检查和维护，包括清洁、紧固和更换老化部件等。
全固态发射机的故障分析及处理
浅谈全固态发射机的故障分析及处理摘要：近年来，随着电子技术的进步和功率合成技术的迅猛发展，全固态发射设备已全面取代了过去的电子管发射设备，成为今天广播电视事业的主要设备。
在实际使用中，我们发现全固态设备的稳定性较电子管设备有了很大的提高，但同时对其维护的要求较过去也严格得多。
而且一旦出现故障，维修起来也不是方便，所以，在实际工作中，我们要加强对发射机得维护与保养，并且找到方便快捷的维修方法和技术。
关键词：电视发射机功率维修前言：由于播出的需要，现在大多数发射机的工作时间都较长，特别是大功率发射机，由于工作电流大，许多故障出现后若不及时发现和排除，最终会导致场效应管的损坏，而且一坏就是多只，造成设备故障扩大和停播事故的发生。
这就要求在日常的使用与维护工作中做到细致入微，尽早地发现隐患，尽快地排除故障。
本文对emg1113d型电视发射设备、电视发射机的故障处理、发射机的维护以及新型电视发射机的使用等方面进行了详细的阐述和分析。
1、emg1113d型电视发射设备该机特点：模块化设计，采用多个功放模块合成放大状态工作，不仅功放设计裕量大而且具有防止过电压，过电流，过温度和vswr 的保护电路。
本机采用blf861作为功放模块的推挽对管，就具有较高的增益和良好的线性，工作在宽带，性能指标好，稳定可靠。
成功的应用uhf波段，为了在实际应用blf861得到良好的高频性能采用（28—32v）的工作电压，这样使它的增益减低，结果其甲乙类放大的线性和抗烧毁性能得到显著改善。
它在大电流下的负温效应，其漏电流在高结温下有自均流的性能，而不会出现电流集中所致的热点，因而它有能够较好的承受负载失配的过激励，可以在高区驱波的情况下工作。
另外其在高电平区饱和平缓，在功耗限定条件下的可用动态范较大，适合于数字和和方式发射机，在低电平区，其增益随工作电流的变化较缓慢，最佳静态工作点不太临界，偏置电路更加简单，无需复杂的带正温度补偿有源低阻抗偏置电路。
全固态中波发射机的日常维护与检修
全固态中波发射机的日常维护与检修全固态中波发射机是一种常用于广播和通信领域的设备，用于向中波频段发送信号。
由于长期工作和环境因素，发射机需要定期进行维护和检修，以确保其正常运行并延长其使用寿命。
下面将介绍全固态中波发射机的日常维护与检修内容。
1. 日常维护：- 定期清洁：定期对发射机进行清洁，特别是内部和外部的排烟道，以保持发射机的散热效果良好。
- 检查通风系统：定期检查发射机的通风系统是否正常运行，确保散热不受阻碍。
- 检查电源系统：定期检查电源系统的各个部分，确保电源供应正常，并及时更换故障的零部件。
- 测量功率输出：定期测量发射机的功率输出，以确保其在规定的范围内，并及时调整相关参数。
2. 检修：- 外部检查：定期检查发射机的外部部件和连接线是否完好，如天线、信号线和电源线等，如有损坏及时更换。
- 内部检查：定期检查发射机的内部部件，如电路板、连接器和继电器等，确保其正常工作并及时清洁。
- 测量发射机性能：定期使用专业测试设备对发射机进行性能测试，检测其频率偏差、杂散抑制比、调幅度等指标，确保发射机工作状态良好和符合要求。
- 更换老化零部件：定期更换老化的零部件，如电容、电阻、电感等，以防止其故障或影响发射机的性能。
- 节目源检查：定期检查节目源的连接是否正常，避免信号传输中断或出现信号失真的情况。
全固态中波发射机的日常维护与检修非常重要，可以保证其正常运行，并延长其使用寿命。
对于这些操作，建议请有经验和专业知识的工作人员进行，以确保操作安全和准确性。
对于大型发射机或特殊环境中使用的发射机，可以根据相关要求制定更具体的维护和检修方案。
以实例谈全固态电视发射机的日常维护-2019年精选文档

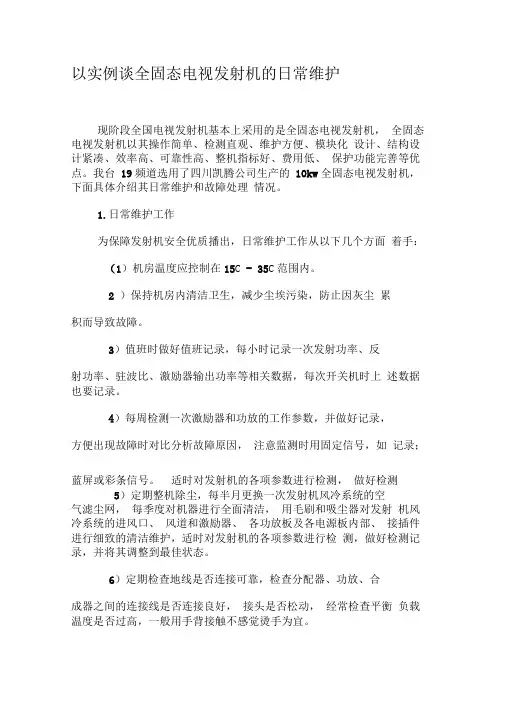

以实例谈全固态电视发射机的日常维护现阶段全国电视发射机基本上采用的是全固态电视发射机，全固态电视发射机以其操作简单、检测直观、维护方便、模块化设计、结构设计紧凑、效率高、可靠性高、整机指标好、费用低、保护功能完善等优点。
我台19频道选用了四川凯腾公司生产的10kw全固态电视发射机，下面具体介绍其日常维护和故障处理情况。
1.日常维护工作为保障发射机安全优质播出，日常维护工作从以下几个方面着手：（1）机房温度应控制在15C - 35C范围内。
2 ）保持机房内清洁卫生，减少尘埃污染，防止因灰尘累积而导致故障。
3）值班时做好值班记录，每小时记录一次发射功率、反射功率、驻波比、激励器输出功率等相关数据，每次开关机时上述数据也要记录。
4）每周检测一次激励器和功放的工作参数，并做好记录，方便出现故障时对比分析故障原因，注意监测时用固定信号，如记录；蓝屏或彩条信号。
适时对发射机的各项参数进行检测，做好检测5）定期整机除尘，每半月更换一次发射机风冷系统的空气滤尘网，每季度对机器进行全面清洁，用毛刷和吸尘器对发射机风冷系统的进风口、风道和激励器、各功放板及各电源板内部、接插件进行细致的清洁维护，适时对发射机的各项参数进行检测，做好检测记录，并将其调整到最佳状态。
6）定期检查地线是否连接可靠，检查分配器、功放、合成器之间的连接线是否连接良好，接头是否松动，经常检查平衡负载温度是否过高，一般用手背接触不感觉烫手为宜。
7）定期检查天馈线，特别是雷雨和大风天气时应检查避雷装置是否正常，看天线是否有明显变形，馈线有无断裂现象，接头是否受潮、进水等等。
每半年对天馈线进行扫描测试，要求驻波比w 1.25或反射损耗》26dBo2. 常见故障的分析处理2.1 激励器无输出处理故障思路：1 ）检查视频信号是否正常，视频头接触是否良好。
上述正常时，将AGC（自动增益控制）设置为手动控制，并降低激励器增益，看是否因激励保护而无输出。
另外，看是否因视频调制度过高而引起激励器保护导致无输出。
泰克诺全固态电视发射机日常维护与故障分析
、
Ａ１
Ａ２ Ｖ１ Ｖ１
Ｉ Ｃ２Ａ
Ｑ８
ＡＧＣ／ ￣ Ｃ模 块 方框 图 卜 ２
圜
激 励 器 方框 图 １ －１
Ａ ＧＣ ， ＡＬ Ｃ模 块 的 主 要 功 能 ，就 是 给 预 校 正 器 稳 定 的 电
平信号。输入信号经过由二极管 Ｄ ２ ３ ／ ２ ５组成 的有源衰减器 ，
２ 。 １ ５ 年 第 ２ 期 （ 总 第 １ ２ ６ 期 ） ｌ 东 南 传 播 ●
加 到 Ｑ１ Ｏ 一 １ ２进 行 放 大 ，放 大 的 信 号 经 过 后 一 级 中 频 处 理 后， 加到 Ｑ７ — ９放大输 出。 ＡＬ Ｃ 电路 由 Ｉ Ｃ ４， Ｄ ２ ８组 成 ， Ｒ Ｆ信 号 经 过 Ｉ Ｃ ４放 大 ， Ｄ ２ ８
Ｂ Ｔ ０ ３ — １ ０ ３ Ｓ Ｖ ＨＦ发射机 激励 器由视频处理器 、 图像及伴 检波 ， 得 到的直流信号加到 Ｉ Ｃ ４ ｂ上 进行放大 ， 经过 ＡＬ单元、 中频线性预校正器、 上变频和电 开 关切换 ， 再 加到 Ｉ Ｃ ４ ａ放 大后 ， 对Ｑ ７ — ９进行控 制 ， 实现 自
源 ６个部 分组成。 中频调 制单元 将经过 处理 的信 号调 制到 动 电平 控 制 的 目的。 ３ ８ ． ９ ＭＨ ｚ的中 频 上 。 中 频预 校 正 器 对 中 频 信 号 进 行 了校 正 补 同 时 经 过 Ｑ１ ０ — １ ２放 大 的 中频 信 号 ，经 过 Ｑ２ — ４放 大 ，
紧 盯前 沿理论 透 奉 行 传 播 实践
ＯＮＧＮ Ａ Ｎ ｅ Ｈ Ｕ ＡＮ８ Ｏ实 务 探 索 一传 播 技 术
泰克诺全 固态 电视发射机 日常维护与
故 障分析
张 志吴
浅谈全固态电视发射机开关电源的常见故障及检修

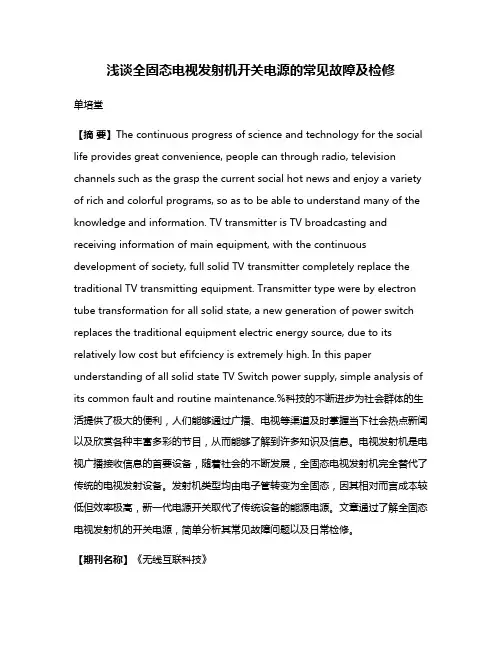

浅谈全固态电视发射机开关电源的常见故障及检修单培堂【摘要】The continuous progress of science and technology for the social life provides great convenience, people can through radio, television channels such as the grasp the current social hot news and enjoy a variety of rich and colorful programs, so as to be able to understand many of the knowledge and information. TV transmitter is TV broadcasting and receiving information of main equipment, with the continuous development of society, full solid TV transmitter completely replace the traditional TV transmitting equipment. Transmitter type were by electron tube transformation for all solid state, a new generation of power switch replaces the traditional equipment electric energy source, due to its relatively low cost but efifciency is extremely high. In this paper understanding of all solid state TV Switch power supply, simple analysis of its common fault and routine maintenance.%科技的不断进步为社会群体的生活提供了极大的便利，人们能够通过广播、电视等渠道及时掌握当下社会热点新闻以及欣赏各种丰富多彩的节目，从而能够了解到许多知识及信息。
浅谈全固态电视发射机的日常维护
全固态电视发射机 以其性能稳定 、技术先进 、 功效高等优 点正逐渐取代电子管发射机而形成 主 流，越来越多的电视台已引进或正在引进全固态电 视发射机。由于器件和技术的不断更新 ，传统 的逻 辑控制正被新型的智能化所取代 ，机器的设计更趋 合理 ，功能更全面，维修量减少 ，这就要求技术工 作者要从传统 的以设备的维修为主转移到以 １ ３ 常的
每周用水清洗 １ ，１ 次 年更换 １ 次。若在空气 比较 污浊的环境下使用发射机 ，应适当增加滤尘网的清 洗 次数 ，以保证冷 却 系统 的通风顺 畅 。
经 常检 查风机 的进 风量 和机器 的出风量 ，检查
现象。末级为大功率功放管放大。计算机的应用使 发射机具有了遥调 、遥测、遥控的功能。整机 的结
外部接 口简单 ，日常维护中应注意高频输入和输出 接头 ， 接头有松动的 ， 要定期拧紧，建议每月检查
１ 次，以免长时间不处理出现打火故障。每半年应 打开功放 的盖板，进行 内部除尘 ，这一点很重要 ， 因为只有除去 内部淤积在功放管周围的灰尘，才能
有效地保护功放管 ，延长功放管的使用寿命 。注意 内部灰尘的清理用高压风枪来吹 ，不要用潮湿的抹
文章编号 ：１０ — ６８（０６ ８ ０ １ 吃 ０１ ５２ ２０ ）０ — ０ 一 ５ ８
我台所使用的机器有意大利产全固态电视发射 机和国产吉兆 Ｇ Ｅ系列全 固态电视 发射机。意大 Ｍ 利设备为早期全固态电视发射机 ，控制部分以逻辑
控 制为 主 ，各 功放单 元 有 独立 的 Ｄ Ｃ电 源 ，末级 为 功 放模 块放大 。整 机 的结构组 成 如 图 １ 。
冷却系统是发射机能正常工作的有效保障，全 固态电视发射机和大部分电子管发射机主要采用风Байду номын сангаас 冷 的散 热形 式 。 冷却系统的 １ ３ 常维护以除尘为主 ，经常检查滤
谈1kW全固态中波发射机故障及检修
谈1kW全固态中波发射机故障及检修1. 引言1.1 1kW全固态中波发射机简介1kW全固态中波发射机是一种功率为1千瓦的全固态中波电台设备。
它采用先进的固态技术，具有高效、稳定、可靠的特点，广泛应用于中波广播、海事通信、军事通信等领域。
该发射机在传输信号时能够提供稳定的功率输出，确保信号传输的可靠性和质量。
与传统的真空管发射机相比，全固态中波发射机具有体积小、散热好、节能环保等优点，受到广泛的关注和应用。
1kW全固态中波发射机通常由功率放大模块、控制逻辑模块、射频输入输出模块、散热系统等部分组成。
其工作原理是通过控制功率放大模块中的晶体管等固态器件的工作状态，将输入的射频信号放大并输出到天线上，实现信号的传输。
发射机还会对输出功率、工作温度等参数进行实时监测和调节，确保设备正常工作。
1kW全固态中波发射机是一种先进的电台设备，具有高效、稳定、可靠的特点，广泛应用于各种领域。
在日常使用中，对其进行定期维护和保养，及时发现和排除故障，可有效保证设备的正常运行和信号传输质量。
2. 正文2.1 主要故障原因分析1、供电故障：可能是由于电源接线不良、电源不稳定或者电源过载等原因导致发射机无法正常工作；2、散热不良：发射机长时间工作导致温度过高，散热不良会影响设备的正常运行；3、组件老化：发射机中的一些关键组件可能会因为长时间使用或质量问题而逐渐老化，导致发射机故障；4、连接故障：发射机内部连接线路可能出现断路、短路等问题，影响设备的正常工作；5、外部干扰：发射机周围环境可能存在电磁干扰等情况，会影响发射机的工作效果。
在进行故障检修时，需要对上述主要故障原因进行综合分析，逐一排查，找到具体的故障点，并采取相应的措施进行修复。
要定期进行设备的维护保养工作，加强对发射机的检查和保养，可以有效降低故障发生的概率，确保设备的稳定运行。
2.2 故障检修步骤故障检修步骤是保证1kW全固态中波发射机正常运行的关键步骤。
在进行故障检修时，需要按照以下步骤进行操作：1. 故障现象确认：首先要仔细观察发射机的工作状态，确认故障现象，包括是否有异常声音、是否有异常显示等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科技 创新 与应 用 Ｉ ２ ０ １ ５ 年 第１ ２ 期
工 业 技 术
浅谈全 固态 电视发射机故 障分析及 日常维护
郭 兆 勤
（ 昌黎 县 广 播 电视 台 ， 河 北 昌黎 ０ ６ ６ ６ ０ ０ ） 摘 要： 随着人 们 物 质 生活 水平 的提 升 ， 电视 已经成 为人 们 日常 生活 中主要 的娱 乐方 式 ， 所 以对 于电视 的播 出质 量 有 了更 高的要 求 。在 科 学技 术Ｉ 陕速 发展 的形 势 下 ， 电视 发射 机 的技 术也 不断 的 革新 ， 全 固 态 电视发 射 机 以其 可 靠性 高 、 设计合理 ， 能够 保持 高 质 量 的持 续播 放 的 优势 ， 在 广 电领 域 获得 了极 高 的认 可 。为 了保 证 全 固 态电视 发 射 机的 正 常 运行 ， 需 要做 好 日常 维护 工作 ， 将 故 障发 生频 率 控 制在 最 小 范 围 内。文章 对 于全 固态 电视 发 射机 的特 点和 故 障分 析 方 法进 行 了阐述 ， 进 而提 出 了发 射 机 日常 维护 的 措施 ， 对 于提 高发射 机 运行 的稳 定性 和 可 靠性 具有 重要 的意 义 。
３ ． １控 制机 房 温 度
发 射 机 自身 的结 构 组 成 中 ， 大 多是 电子 元 件 等 设 备 ， 所 以对 于 周 围 的温 度有 一 定 的要 求 ， 一 般情 况 需 要 将 温 度控 制 在 零 到 四 十 度 １全 固 态发 射 机 的技 术特 点 第 一 是 全模 块 化设 计 ， 采 用 多个 功能 模 块 组合 的形 式来 进 行 工 之间 ， 才能够保证发射机的正常运行 ， 如果温度超 出这个范围， 都会 作， 具 有 足够 的裕 量 ， 并且 还 对 过 载 、 温度 、 电 流 以及 电压 等 进 行 了 对 发射 机 造成 不 良的影 响 。在 温 度 过 高 的情 况 下 ， 发 射 机 内部 因 为 防范设置， 所以模块发生故障的几率较小。 磁 场效 应 受 到影 响 就会 改 变 网 络参 数 的 变化 ， 从 而导 致 发 射 机 无 法 此外 ， 全 固态 电视 发 射 机 的功 率 较 大 ， 所 以在 运 行 的过 程 第 二 是 保 护 措施 完 善 ， 除 了模 块 的设 计 比较 完 善 ， 还 具 有 完 备 正 常 运行 。 的 雷 电保 护 措 施 ， 所 以在 天 气 状 况 比较 糟 糕 的情 况 下 ， 也 不 会 对 元 中会散发大量的热 量 ， 需要将这些热量从设备 内部排 出， 以免对设 器件 造 成损 坏 。 此外 ， 还配 备 了先 进 的警 报 设备 ， 通 过 采样 点 的 突 出 备 造 成损 坏 ， 从 而 降低 设 备 的使 用 寿命 。 在 机 房温 度 升 高 的情 况 下 ， 设置， 能 够 明确 的对 故障 进行 感 知 和判 断 ， 从 而做 出应 急措 施 。 可 以使用 空 调 来控 制 温 度 ， 保 持 在 合理 的范 围 内 。 第 是 维 护 量 少 ， 即使 在 正 常播 出状 态 ， 也 可 进行 发射 机一 般 ３ ． ２除尘、 除湿 、 通 风 为 了保证 设 备 在 运行 过 程 中的散 热 性 ， 一 般 都 会 使用 风机 来 进 性 的测 试 ， 出现 问题 及 时解 决 ， 间 接减 少 了维 护 次数 。 第 四是 经 济 性 能好 ， 一 般 采 取 宽频 带 工 作 设 计 ， 图 像模 块 与伴 行 冷却 ， 所 以就 需 要 保 证 机 房 内部 空 气 的 清 洁性 ， 做 好 除 尘 和 防潮 一 旦 空气 中的灰 尘 含 量较 大 ， 且 空 气湿 度较 高 ， 在 风 机 运行 的 音 模 块 之间 、 波 段 内不 同 频道 之 间 的模 块 可 以通 用 ， 且 更 换 方便 ， 减 措施 。 少 了备份 模 块 的费 用 。 过程中 ， 这 些 杂 质就 会 通 过 循 环 系 统 进 入 设 备 的 内 部 ， 如果附着在 就会产生腐蚀现象 ， 或 者 造 成 接 触 不 良 而发 第 五是 拥 有 Ｐ ｃ 控制装置 ， 时刻监视工作状态 ， 捕 捉 故 障点 ， 监 焊 点 或者 各 元 件 上 时 ， 控 系 统 采 用 计算 机 网络 、 自动控 制 和 检 测 等 技 术 ， 实 行 本 地 和 远 程 生短路以及烧毁等现象 。机房通风一方 面可 以降低温度 ， 另一方 面 所 以要做 好 日常 的 清 洁 工作 。只 有 保证 遥控 ， 实现数据管理、 查询和传递 功能 ， 实时掌握发射机运行参数和 能 够保 持 室 内 的空 气流 通 ， 良好 的 通 风 、 清 洁 的 空气 才 能 够 控 制 好 发 射 机 的 冷 却 ， 从 而保 证 发 运行状态。 ２发 射 机故 障 分析 方 法 射 机 能够 可靠 的运 行 。 ３ ＿ ３定 时 检测 ２ ． １按 系 统分 析 检 查 为 了 确保 发 射机 能 够 可靠 稳 定 的运 行 ， 需 要 对其 做 好 定 时 检 测 需 要 检查 交 流 供 电系 统 （ 如交流稳压器 、 交 流 电源 开关 等 ） 、 直 更具 发 射 机 的性 能指 标 ， 制定 出 固定 的检 测 周 期 ， 对 于 检 测 的 流电源系统 、 天馈 系统（ 多面组合天线 、 主馈 电缆 、 分馈 电缆等 ） 、 信 工 作 ，
生几率。
