06286桥涵水文
06286桥涵水文桥涵水文一、名词解释1.输沙率:单位时间内通过过水断面的泥沙的重量.P2202.重现期:等量或超量值随机变量在多年观测中平均多少年或多少次可能出现的时距.P2283.桥孔净长;桥长扣除全部桥墩厚度后的长度.P2784.相关系数:令r的平方=a与a的乘积P253.5.河川径流:地面径流和地下径流汇入河槽并沿河槽流动的水流.P2106.径流系数:径流深度与降水量之比或净与量与毛雨量之比.P2137.含沙量:单位体积浑水中所含泥沙的重量.P2208闭合流域:当地面分水线与地下分水线相重合,流域内的地面径流及地下径流都将通过集流断面.P2099.水拱现象:河中涨水或在峡谷山口下游河段急泻而下的洪水,可出现两岸低,中间高的凸形水面.P28710.一般冲刷深度:一般冲刷停止时的桥下最大铅垂水深.P29711.降水强度:单位时间内的降水量.P21112.非闭合流域:P20913.累计频率:等量或超量值随机变量频率的累计值.P22814.设计洪水:按规定频率标准的洪水.P25915.桥下河槽最低冲刷线:桥梁墩台处桥下河床自然演变等因素冲刷深度,一般冲刷深度及局部冲刷深度三者全部完成后的最大水深线.P30616.流域:河流断面以上的集水区域,称为该断面以上河段的流域或汇水区.P20817.副流:水流中由于纵横比降及边界条件的影响,其内部形成一种规模较大的旋转水流.P22218PMP:19.水力粗度:泥沙颗粒在静止清水中的均匀下沉速度.P219二、选择题1．下面哪个不是水文现象的特点(B )P204 A．随机性B．确定性C．周期性D．地区性2．水文现象的发生、发展，都具有偶然性，其变化(C)P204-205A．杂乱无章B．具有完全的确定性规律C．具有统计规律D．没有任何规律3．流域面积是指河流某断面以上（D)P208A．地面分水线和地下分水线包围的面积之和B．地下分水线包围的水平投影面积C．地面分水线所包围的面积D．地面分水线所包围的水平投影面积4．某河段上、下断面的河底高程分别为725m和425m，河段长120km，则该河段的河道纵比降为(D)P207A．0.25B．2.5C．2.5%D．2.5‰5．河网汇流速度与坡面汇流速度相比，一般(D)A．前者较大B．前者较小C．二者相等D．无法肯定6．水量平衡方程式P－R－E＝△S（其中P、R、E、△S分别为某一时段的流域降水量、径流量、蒸发量和蓄水变量），适用于(D)A．非闭合流域任意时段情况B．非闭合流域多年平均情况C．闭合流域任意时段情况D．闭合流域多年平均情况7．水位观测的精度一般准确到(D)A．1m B．0.1m C．0.01mD．0.001m8．用来表示输沙特征的常用指标是(A)A．输沙率、含沙量B．流量、输沙率C．含沙量、流量D．输沙率、输沙量9．频率为5%的洪水，其重现期为(C)P230A．5年一遇B．95年一遇C．20年一遇D．200年一遇10．甲乙两河，通过实测年径流量资料的分析计算，获得各自的年径流均值和离均系数C V甲，C V乙如下： C v乙＝0.25，二者比较可知(D)A．甲河水资源丰富，径流量年际变化大B．甲河水资源丰富，径流量年际变化小C．乙河水资源丰富，径流量年际变化大D．乙河水资源丰富，径流量年际变化小11．流域中大量毁林开荒后，流域的洪水流量一般比毁林开荒前(A)A．增大B．减少C．不变D．减少或不变12．相关分析在水文分析计算中主要用于(B)P251A．计算相关系数B．插补、延长水文系列C．推求频率曲线D．推求设计值13．偏态系数Cs﹥0，说明随机变量x(B)P237-238A．出现大于均值x的机会比出现小于均值x的机会多B．出现大于均值x的机会比出现小于均值x的机会少C．出现大于均值x的机会和出现小于均值x的机会相等D．出现小于均值x的机会为014．在水文频率计算中，我国一般选配皮尔逊III型曲线，这是因为(B)P236A．已从理论上证明它符合水文统计规律B．已制成该线型的Φ值表供查用，使用方便C．已制成该线型的kp值表供查用，使用方便 D．经验表明该线型能与我国大多数地区水文变量的频率分布配合良好15．用配线法进行频率计算时，判断配线是否良好所遵循的原则是(C)A．抽样误差最小的原则B．统计参数误差最小的原则C．理论频率曲线与经验频率点据配合最好的原则 D．设计值偏于安全的原则16．频率计算适线时，减小Cv值，频率曲线将(B)A．顺时针转动B．逆时针转动C．平行上移D．平行下移17．地区经验公式法计算设计洪水，一般(A)A．仅推求设计洪峰流量B．仅推求设计洪量C．推求设计洪峰和设计洪量D．仅推求设计洪水过程线18．洪水频率计算中，特大洪水处理的内容主要是(A)A．插补展延洪水资料 B．代表性分析C．经验频率和重现期计算 D．选择设计标准19．由于假定局部冲刷是在一般冲刷完成后进行的，因此通常取桥墩上游不远处，一般冲刷终止后的未受绕流影响的墩前天然流速称为(A)A．冲止流速 B．起动流速C．行近流速 D．均衡流速20．设计洪水是指(A)P259A．符合设计标准要求的洪水B．设计断面的最大洪水C．任一频率的洪水D．历史最大洪水21．水文现象是一种自然现象，它具有(B)A．不可能性B．偶然性C．必然性D．既具有必然性，也具有偶然性22．甲、乙两流域除流域植被率甲大于乙外，其它流域下垫面因素和气象因素均相同，对相同降雨所形成的流量过程，甲流域的洪峰流量比乙流域的(C)A．峰现时间晚、洪峰流量大B．峰现时间早、洪峰流量大C．峰现时间晚、洪峰流量小D．峰现时间早、洪峰流量小23．目前全国水位统一采用的基准面是(D) A．大沽基面B．吴淞基面C．珠江基面D．黄海基面24．流域汇流过程主要包括(B)A．坡面漫流和坡地汇流 B．河网汇流和河槽集流C．坡地汇流和河网汇流D．坡面漫流和坡面汇流25．某流域面积为500km2，多年平均流量为7.5m3/s，换算成多年平均径流深为(A)P213A．473mm B．500mm C．805mm D．887.7mm26．某流域的一场洪水中，地面径流的消退速度与地下径流的相比(B)A．前者小于后者B．前者大于后者C．前者小于等于后者D．二者相等27．山区河流的水面比降一般比平原河流的水面比降(A)A．大B．小C．平缓D．相当28．减少抽样误差的途径是(A)A．增大样本容量B．提高观测精度C．改进测验仪器D．提高资料的一致性29．水文现象中，大洪水出现机会比中、小洪水出现机会小，其密度曲线为(C) A．负偏B．对称C．正偏D．双曲函数曲线30．用暴雨资料推求设计洪水的原因是(B) A．用暴雨资料推求设计洪水精度高B．用暴雨资料推求设计洪水方法简单C．流量资料不足或要求多种方法比较D．大暴雨资料容易收集31．在水文计算中进行相关插补延长资料时，一般要求相关系数(B)P256A．绝对值大于1 B．绝对值大于0.8 C．大于0.5 D．不等于032．某河流断面的年输沙量可以由如下计算求得。
A．断面的年径流总量×年平均输沙率B．断面的年径流总量×年平均含沙量C．断面的年径流总量×全年时间（秒）D．断面的年平均含沙量×全年时间（秒）33．某水文变量频率曲线，当x、Cv不变，增大Cs值时，则该线(D)P241A．两端上抬、中部下降B．向上平移C．呈顺时针方向转动D．呈反时针方向转动34．甲乙两河，通过实测年径流资料的分析计算，得各自的年径流量均值、和均方差、如下：甲河：=100m3/s，=42m3/s；乙河：=1000m3/s，=200m3/s ，两河相比，可知(B)A．乙河水资源丰富，径流量年际变化大B．乙河水资源丰富，径流量年际变化小C．甲河水资源丰富，径流量年际变化大D．甲河水资源丰富，径流量年际变化小35．历史洪水的洪峰流量是由得到的。
(D)A．在调查断面进行测量 B．由调查洪峰流量的频率曲线 C．向群众调查D．由调查的历史洪水洪峰水位通过水力学方法计算36．确定历史洪水重现期的方法是(D)P262A．根据适线确定B．按暴雨资料确定C．按国家规范确定D．由历史洪水调查考证确定37．桥下最大壅水高度一般是桥前最大壅水高度的(A)P286A．1/2B．1/3 C．1/4 D．1/538．.百年一遇的洪水，是指（B）。
A．大于等于这样的洪水每隔100年出现一次B．大于等于这样的洪水平均100年出现一次C．小于等于这样的洪水每隔100年出现一次D．小于等于这样的洪水平均100年出现一次39．天然河流设计最高通航水位标准中，洪水重现期最长是(D)P285和P288A．5年 B．10年 C．15年 D．20年40．桥下河床全断面发生的冲刷现象是（B）P297A．河床自然演变冲刷B．一般冲刷C．桥墩局部冲刷D．桥台局部冲刷41．大坝的设计洪水标准比下游防护对象的防洪标准（B）A、高B、低C、一样D、不能肯定42．自然界中水文循环的主要环节是（B）P204A．截留、填洼、入渗、蒸发B．蒸发、降水、入渗、径流C．截留、入渗、径流、蒸发D．蒸发、散发、降水、入渗43．某河段上、下断面的河底高程分别为439m和239m，河段长120km，则该河段的河道纵比降（D）P207A．0.17 B．1.7 C．1.7% D．1.7‰44．某流域两次暴雨，除降雨强度前者小于后者外，其它情况均相同，则前者形成的洪峰流量比后者的（B）A．峰现时间早、洪峰流量大B．峰现时间早、洪峰流量小C．峰现时间晚、洪峰流量小D．峰现时间晚、洪峰流量大45．一条垂线上测三点流速计算垂线平均流速时，应从河底开始分别施测处的流速。
（A）P216A．0.2h、0.6h、0.8h B．0.2h、0.4h、0.8h C．0.4h、0.6h、0.8h D．0.2h、0.4h、0.6h46．某流域面积为500km2，多年平均流量为7.5m3/s，换算成多年平均径流深为（C）A．887.7mm B．500mmC．473mm D．805mm47.当一日内水位变化不大时，计算日平均水位应采用（C）。
A、加权平均B、几何平均法C、算术平均法D、面积包围法48．P=5%的丰水年，其重现期T等于（C）年。
A．5 B．50 C．20 D．9549．100年一遇洪水，是指（B）A．大于等于这样的洪水每隔100年必然会出现一次。
B．大于等于这样的洪水平均100年可能出现一次。
C．小于等于这样的洪水正好每隔100年出现一次。
D．小于等于这样的洪水平均100年可能出现一次。
50．湖南省多年平均年降水量约为（ B ）A、400mmB、1400mmC、2400mmD、3400mm51．下图为两条皮尔逊III型频率密度曲线，它们的C s（B）P240A．C s1<0，C s2>0 B．C s1>0，C s2<0C．C s1<0，C s2=0 D．C s1=0，C s2>052．用适线法进行频率计算时，判断适线是否良好所遵循的原则是（C）A．抽样误差最小的原则B．统计参数误差最小的原则C．理论频率曲线与经验频率点据配合最好的原则D．设计值偏于安全的原则53．某水文变量频率曲线，当、C v不变，增大C s值时，则该线（D）P241A．两端上抬、中部下降B．向上平移C．呈顺时针方向转动D．呈反时针方向转动54．当降雨满足初损后，形成地面径流的必要条件是（（B）。
6 桥涵水文第六章(下)
第三节 桥下河床断面的一般冲刷
三.根据别列柳伯斯基的假定建立的公式 1） 河槽土质均匀时可按下式计算： Qs p hp ph 1 c A实
式巾，hp—一般冲刷后的垂线水深(m)， h一冲刷前相应的垂线水深(m)， A实—桥下实际过水面积 p为冲刷系数
第三节 桥下河床断面的一般冲刷
第六章 桥墩和桥台冲刷
武汉理工大学交通学院
第三节 桥下河床断面的一般冲刷
河上建桥后，桥下过水断面受压缩减少，桥下 流速增大，水流挟沙能力相应增强，桥下河床全 断面内发生的普遍冲刷，称为一般冲刷。随着一 般冲刷的发展，桥下过水断面逐渐加大，流速又 将逐渐下降，当达到新的输沙平衡状态，或者桥 下流速降低到河床质的允许不冲刷流速时，冲刷 即行停止，一般冲刷深度至此达到最大。桥下河 床在一般冲刷完成后，从设计水位算起的某一垂 线水深，称之该垂线处的一般冲刷深度。
第四节 桥墩的局部冲刷
冲刷深度与行近流速关系 根据模型试验和观测资料可知，桥墩局部冲刷深度 与涌向桥墩的流速V有关。 当V逐渐增大到一定数值时，桥墩迎水面两侧的泥 沙开始被冲走而产生冲刷，此时涌向桥墩的垂线平 均流速称为墩旁床沙的起冲流速v’0。 当v大于V’0 （V表示河床泥沙的起动流速)并继续增 大时，冲刷坑逐渐加深和扩大，局部冲刷深度与V 近似呈直线关系增大， 当V增大到V。时，床面泥沙大量起动，上游来的泥 沙有些将潜留在冲刷坑内，因此当V>V0并继续增大 时，冲刷坑深度的增长因有泥沙补给而减缓，局部 冲刷深度hb与V呈曲线关系。
三.根据别列柳伯斯基假定建立的公式 2） 河槽土质不均匀时可按下式计算：
第三节 小 结
1 根据输沙平衡原理建立的公式 2 根据冲止流速建立的公式 3 根据别列柳伯斯基假定建立的公式

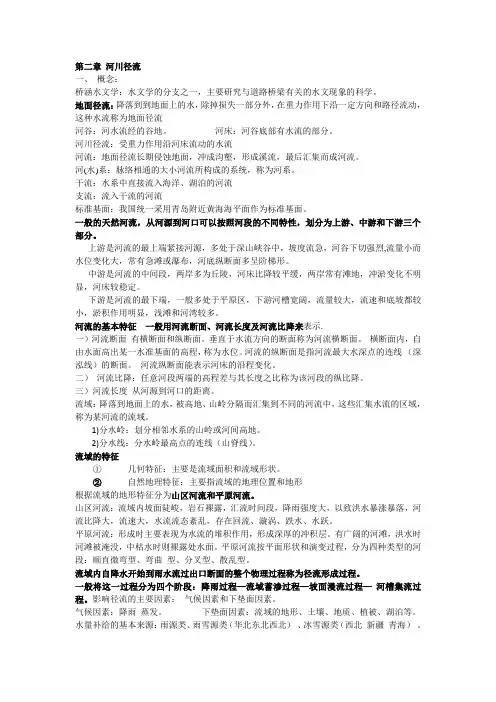

桥涵水文复习总结
第二章河川径流一、概念：桥涵水文学：水文学的分支之一，主要研究与道路桥梁有关的水文现象的科学。
地面径流：降落到到地面上的水，除掉损失一部分外，在重力作用下沿一定方向和路径流动，这种水流称为地面径流河谷：河水流经的谷地。
河床：河谷底部有水流的部分。
河川径流：受重力作用沿河床流动的水流河流：地面径流长期侵蚀地面，冲成沟壑，形成溪流，最后汇集而成河流。
河(水)系：脉络相通的大小河流所构成的系统，称为河系。
干流：水系中直接流入海洋、湖泊的河流支流：流入干流的河流标准基面：我国统一采用青岛附近黄海海平面作为标准基面。
一般的天然河流，从河源到河口可以按照河段的不同特性，划分为上游、中游和下游三个部分。
上游是河流的最上端紧接河源，多处于深山峡谷中，坡度流急，河谷下切强烈,流量小而水位变化大，常有急滩或瀑布，河底纵断面多呈阶梯形。
中游是河流的中间段，两岸多为丘陵，河床比降较平缓，两岸常有滩地，冲淤变化不明显，河床较稳定。
下游是河流的最下端，一般多处于平原区，下游河槽宽阔，流量较大，流速和底坡都较小，淤积作用明显，浅滩和河湾较多。
河流的基本特征一般用河流断面、河流长度及河流比降来表示.一）河流断面有横断面和纵断面。
垂直于水流方向的断面称为河流横断面。
横断面内，自由水面高出某一水准基面的高程，称为水位。
河流的纵断面是指河流最大水深点的连线（深泓线）的断面。
河流纵断面能表示河床的沿程变化。
二）河流比降：任意河段两端的高程差与其长度之比称为该河段的纵比降。
三）河流长度从河源到河口的距离。
流域：降落到地面上的水，被高地、山岭分隔而汇集到不同的河流中，这些汇集水流的区域，称为某河流的流域。
1)分水岭：划分相邻水系的山岭或河间高地。
2)分水线：分水岭最高点的连线（山脊线）。
流域的特征① 几何特征：主要是流域面积和流域形状。
② 自然地理特征：主要指流域的地理位置和地形根据流域的地形特征分为山区河流和平原河流。
山区河流：流域内坡面陡峻，岩石裸露，汇流时间段，降雨强度大，以致洪水暴涨暴落，河流比降大，流速大，水流流态紊乱，存在回流、漩涡、跌水、水跃。
[毕业设计]桥涵水文设计及相关概述(毕业设计)
![[毕业设计]桥涵水文设计及相关概述(毕业设计)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/899169db48d7c1c709a145b6.webp)
第 1 章 绪论 ........................................................... 1 1.1 水文学的研究现状及意义 ........................................ 1 1.1.1 水文学的研究现状 ........................................ 1 1.1.2 水文学的研究意义 ........................................ 2 1.2 工程水文学的研究方法及内容 .................................... 3 1.2.1 水文现象的基本特点 ...................................... 3 1.2.2 工程水文学的研究方法 .................................... 3 1.2.3 工程水文学的研究内容 .................................... 4
第 3 章 水文统计的理论和方法 .......................................... 15 3.1 概述 ......................................................... 15 3.1.1 总体和样本 ............................................. 15 3.1.2 概率与频率 ............................................. 15 3.1.3 累积频率与重现期 ....................................... 16 3.1.4 水文频率分析 ........................................... 17 3.1.5 常用的统计参数 ......................................... 18 3.2 频率曲线 ..................................................... 18 3.2.1 经验频率曲线 ........................................... 18

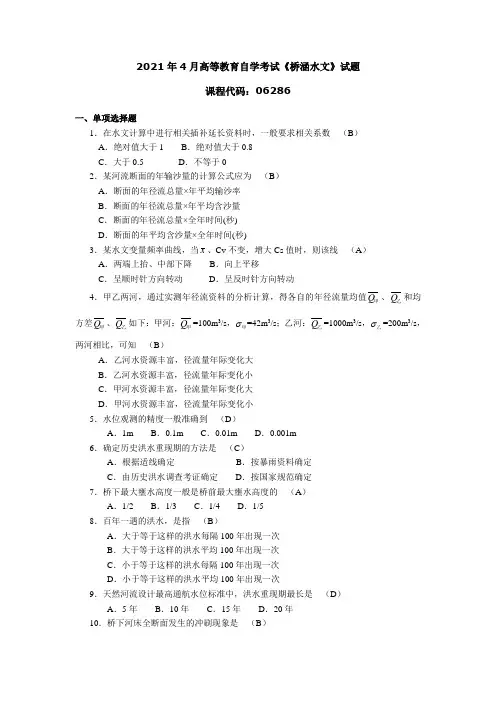

2021年4月高等教育自学考试《桥涵水文》试题 答案
2021年4月高等教育自学考试《桥涵水文》试题课程代码：06286一、单项选择题1．在水文计算中进行相关插补延长资料时，一般要求相关系数 （B ）A ．绝对值大于1B ．绝对值大于0.8C ．大于0.5D ．不等于02．某河流断面的年输沙量的计算公式应为 （B ）A ．断面的年径流总量×年平均输沙率B ．断面的年径流总量×年平均含沙量C ．断面的年径流总量×全年时间(秒)D ．断面的年平均含沙量×全年时间(秒)3．某水文变量频率曲线，当x 、Cv 不变，增大Cs 值时，则该线 （A ）A ．两端上抬、中部下降B ．向上平移C ．呈顺时针方向转动D ．呈反时针方向转动4．甲乙两河，通过实测年径流资料的分析计算，得各自的年径流量均值甲Q 、乙Q 和均方差甲Q 、乙Q 如下：甲河：甲Q =100m 3/s ，甲σ=42m 3/s ；乙河：乙Q =1000m 3/s ，乙σ=200m 3/s ，两河相比，可知 （B ）A ．乙河水资源丰富，径流量年际变化大B ．乙河水资源丰富，径流量年际变化小C ．甲河水资源丰富，径流量年际变化大D ．甲河水资源丰富，径流量年际变化小5．水位观测的精度一般准确到 （D ）A ．1mB ．0.1mC ．0.01mD ．0.001m6．确定历史洪水重现期的方法是 （C ）A ．根据适线确定B ．按暴雨资料确定C ．由历史洪水调查考证确定D ．按国家规范确定7．桥下最大壅水高度一般是桥前最大壅水高度的 （A ）A ．1/2B ．1/3C ．1/4D ．1/58．百年一遇的洪水，是指 （B ）A ．大于等于这样的洪水每隔100年出现一次B ．大于等于这样的洪水平均100年出现一次C ．小于等于这样的洪水每隔100年出现一次D ．小于等于这样的洪水平均100年出现一次9．天然河流设计最高通航水位标准中，洪水重现期最长是 （D ）A ．5年B ．10年C ．15年D ．20年10．桥下河床全断面发生的冲刷现象是 （B ）A．河床自然演变冲刷B．一般冲刷C．桥墩局部冲刷D．桥台局部冲刷11．使水资源具有再生性的原因是（A）A．水文循环B．径流C．降水D．污水处理12．在进行频率分析时，当经验累积频率点据较分散时，宜采用（B）A．试错试线法B．三点试线法C．矩法D．特大值分析方法13．某水文变量频率曲线，当x、Cs不变，增大Cv值时，则该线（C）A．将上抬B．将下移C．呈顺时针方向转动D．呈反时针方向转动14．某闭合流域多年平均降水量为950mm，多年平均径流深为450mm，则多年平均年蒸发量为（B）A．450mm B．500mm C．950mm D．1400mm15．设计洪水是指（A）A．符合设计标准要求的洪水B．设计断面的最大洪水C．任一频率的洪水D．历史最大洪水16．计算桥孔净长的河槽宽度公式适用于采用第二种河段分类表分类的（A）A．峡谷性河段、稳定性河段、次稳定性河段B．稳定性河段、次稳定性河段、不稳定(滩、槽可分)河段C．次稳定性河段、变迁性河段、游荡性河段D．稳定性河段、次稳定性河段、冲积漫流性河段17．可能最大暴雨是指（D）A．流域上发生过的最大暴雨B．调查到的历史最大暴雨C．特大洪水对应的暴雨D．现代气候条件下一定历时内的最大暴雨18．P=95％的枯水年，其重现期T等于（D）A．95年B．50年C．5年D．20年19．坡面汇流速度与河网汇流速度相比，一般（A）A．前者较大B．前者较小C．二者相等D．无法确定20．PIII型频率曲线的三个统计参数x、Cv、Cs值中，相对无偏估计值的参数是（A）A．x B．Cv C．Cs D．Cv和CS二、填空题21．地面分水线与地下分水线在垂直方向彼此相重合，且在流域出口河床下切较深的流域，称为闭合流域；否则，称为非闭合流域。
桥涵水文知识点总结
第一章：河川径流1..地面径流：降落到地面上的水，除掉损失的一部分以外，在重力作用下沿着一定方向和路径流动形成的水流。
（地面径流长期侵蚀地面，冲成沟壑，形成溪流最后汇聚而成河流）河谷：河流流经的谷地。
河床：河谷底部有水流的部分。
河川径流：受重力作用沿河床流动的水流。
2.河流的基本特征: 河流断面，河流长度和河流比降。
3.流域：几何特征和自然地理特征。
4.山区河流特点：坡面陡峻，岩石裸露，汇流时间短，而且降雨强度大，以致洪水暴涨。
暴落,但持续时间短，水位和流量的幅度变化极大。
5.径流形成过程：一，降雨过程；二，流域蓄渗过程：三，坡面漫流过程;四，河槽集流过程。
（及其直接的关系）6.影响径流的因素：一，气候因素（包括降雨和蒸发）；二，下垫面因素。
7.水量补给来源：一，雨源类（秦岭，淮河以南地区）二，雨雪源类（华北，东北和部分西北地区）三，冰雪源类（西北地区新疆、青海等地）第二章水文统计原理}1.水文现象特征：周期性、地区性和偶然性。
2.水文现象研究方法：成因分析法（小型）、地区归纳法（中型）、数理统计法（大型）。
3.频率：在一系列不重复的独立重复试验中，某一时间出现的次数与试验总次数的比值。
4.几率：在一定的条件可能出现也可能不出现，若用一个具体的数值表示出现的可能性大小，该数值称为几率。
（及其频率与概率的区别，注意！）5.累积频率（P）：大于和等于某一流量值出现的次数与总次数的比值。
重现期：T（年）=1/P2%的频率表示平均50年出现一次，但不表示100年一定出现两次。
6.。
P=m/n+1; P——统计系列中m项随机变量7.维泊尔公式：的经验频率；n——统计系列的容量；m——计算随机变量的序号8.根据我国多年使用经验，认为皮尔逊Ⅲ型曲线，比较符合我国多数地区水温现象的实际情况。
9.10.σ（均方差）σ=模比系数i K ，i i X K =i Q X Q=v C X σ== （用样本推算总体）v C X σ== （按总体计算）331(1)/(3)n s i v i C K n C ==--∑（用样本推算总体） ；331(1)/ns i v i C K nC ==-∑（按总体计算）对于年最大流量系列 (1)p v p Q C Q K Q =Φ+=9.皮尔逊曲线族都是密度曲线，密度曲线的函数成为密度函数，皮尔逊Ⅲ曲线为一段有限，一段无限的偏态曲线，正偏态时，左边有限，右端无限的偏斜铃型曲线。
桥涵水文调查与计算分析
流速。
水流压缩系数 （2）桥下供给面积 SG 根据计算所需桥长在顺桩断面上两桥台所截取的累计 面积差而得： SG ＝ S2－ S1 。 （3）冲刷系数：
µ P= SX/ SG SX －冲刷终止时桥下需要过水面积 SG －冲刷前桥下提供过水面积
该冲刷系数一般在 1.2～1.4之间 （4）桥位的布设 ① 桥下供给面积 SG 应该扣除锥坡、桥墩所占的过水 面积。 ② 桥位的具体布设应根据河槽的滩、槽具体分布情况 据实布设，最后得到最终桥位，同时获得最终桥下 下供给面积 SG 。
2、项目区有无水文站或水位站及距各桥位的距离。
3、项目区有无水库、分洪区和滞洪区,与之有关系的桥址及距离。
4、桥址区地形、地貌、植被情况、土壤类型等特征。
桥涵水文调查与计算分析
1.2水文调查及测量
5、形态断面选择在洪痕分布较多、河岸稳定、冲淤不大、泛滥宽 度较小、无死水和回流、断面比较规则顺直河段上,宜与流向垂直。 调查历史洪水情况时，应细心访问沿岸居民，查明历史洪水痕迹以 及发生的时间(包括年月日)、大小和频遇程度，洪水痕迹是在历史 洪水位处的标志。同一次洪水至少在两岸上下游调查3~5个可靠的、 有代表性的洪痕点，并应考虑壅水及波浪的影响，以作必要的修正。 对于每个洪水位，均应在现场标记编号，测定其位置和高程，并根 据调查情况详细描述，作出可靠性评价。历史洪水位相应的洪水流 量,可按明渠均匀流的方法进行计算. 6、水文断面应在桥位上下游格测绘一个；对河面不宽的中桥,可只
3、汇水面积较大时,最好用多种方法相互验证.
桥涵水文调查与计算分析 2.2.2形态断面法
2.2无资料地区
所谓形态调查法即实地考察历史上发生过的洪痕，并通过河道地形， 纵，横断面，洪痕高程及位置等形态资料的测量，在按水力学方法推 算历史洪峰流量。目前，主要通过建立形态断面，并绘制形态断面图，
桥涵水文 (仲恺)
水位：横断面内，自由水面高出某一水准基面的高度深弘线：河流中沿水流方向各横断面最大水深点的连线河流长度：一般天然河流，从和元到河口距离河流比降:河流深泓线上单位长度内的平均落差称为比降含沙量是单位体积内水流中所含悬移质的质量，单位是kg/m3导治线：将各个把头的连线设计成一条平滑的曲线或直线河流流域：降落到地面上的水，被高地山岭分隔而汇集到不同河流中，这些汇集水流区域。
流域蓄渗过程：植物截留，入渗和填洼的整个过程河槽集流：坡面漫流的雨水汇入河槽后顺着河道由小沟到支流，由支流到干流，最后到达流域出口断面调治构造物主要包括：导流堤，丁坝，其它桥头防护工程调治构造物作用：调节水流，引导水流均匀顺畅地流过桥孔，防止桥下断面和上下游附近的河床河岸发生不利变形，确保桥梁安全。
推移质输沙率：单位时间内在过水断面单位河槽宽度上，通过的推移质的质量。
设计流量：根据国家技术标准规定的某一设计洪水频率，推算该频率相应洪水的洪峰流量。
平均潮面：半潮面即平均高潮和平均低潮的平均值潮高基准面：潮汐表预报潮位的起算面河床床面粗化：河床表面层的泥沙粒径逐渐增加，形成自然铺砌的现象理论深度基准面：理论计算得到的最低潮面，作为海图上标明深度的基准面三种水力计算图式：无压力式，半压力式，压力式。
海浪一般是由风引起的波浪涌浪以及涌浪传播到海岸所引起的近岸波总称流量过程线和水位过程线：河流的流量和水位都是随时间而不断变化的，流量和水位随时间而变化的关系曲线河川径流的大小和变化，通常用流量和水位表示流量计算：一、二、三、五点法降雨，流域蓄渗，坡面漫流和河槽集流是从降雨开始到出口断面产生径流经历的过程洪峰的最高水位一般迟于最大流量洪水调查主要是在桥位上下游调差历史上各次较大洪水水位，确定洪水比降，推算相应的历史洪水流量，作为水文分析和计算的依据河流的流量：是过水断面面积和断面平均流速的乘积在使用水文站整编资料时应进行复核，一般可重点复核水位和流量资料水文现象的特性：周期性地区性不重复性水文现象的分析研究方法：成因分析法地区归纳法数理统计法频率为2%的流量重现期为50年，表明该流量可能出现的时间间隔平均为50年桥涵设计洪水频率均值反映密度曲线的位置变化，变差系数反映密度曲线的高矮情况，偏差系数反映密度曲线的偏斜程度，均值反映频率曲线的位置高低，变差系数反映频率曲线的陡坦程度，偏差系数反映频率曲线的曲率大小。
桥涵水文课程设计.doc
桥渡课程设计指导书1. 桥梁状况桥梁位于I级干线，桥址轴线及梁底标高见图1。
桥下河床断面见图2，桥下河床的左滩主槽分界点为（137.49, 31.81）；桥下河床的右滩主槽分界点为（289.36, 31.60）；左滩、主槽、右滩的糙率系数分别为25、40、25。
桥梁轴线与水流交角为90度。
0号台的墩台线的X坐标为105.14米图1 桥址轴线及梁底标高2.形态断面形态断面位于桥址上游120米处。
形态断面处左滩、主槽、右滩的糙率系数分别为25、50、25。
其左滩主槽分界点为（107.01, 32.18）；右滩主槽分界点为（281.87, 32.18）。
桥址与形态断面间的水面坡度为0.005弧度。
桥下河底线形态断面图2 桥下河底线及形态断面坐标图3 桥墩宽度图（墩底顺水流方向长度3.5米）图4 基础（圆沉井）尺寸图3号墩地质线标高（米）流量系列年份及流量（立方米/秒）图5 3号墩地质及流量系列3.实测其他资料桥型为一般河流的一般大桥；洪水期没有漂浮物和泥石流；测得浪高为0.27米。
含砂量特征为5公斤/立方米。
桥下表层土为砂卵石。
4.要求（1）计算形态断面水位关系曲线，并画图。
（2）计算设计流量，画出流量统计（P-III曲线）图形。
（3）检算梁底水位。
（4）检算3号桥墩的基础埋置深度。
（5）按水文计算要求修改设计（主槽内桥墩基础底标高都按3号墩处理），画出新的设计图。
一 计算形态断面水位关系曲线 水位在[]27.87,39.96内变化，利用形态断面，按估计水位编程计算（附1）过水断面流量、过水断面面积，平均流速，从而可得到水位关系曲线。
形态断面左滩：按如下水位分别计算[38.78,39.96][32.18,38.78][27.87,32.18]⎧⎪⎨⎪⎩形态断面主槽：按如下水位分别计算[33.20,39.96][32.18,33.20][27.87,32.18]⎧⎪⎨⎪⎩形态断面右滩：按如下水位分别计算[32.18,39.96][31.42,32.18][27.87,31.42]⎧⎪⎨⎪⎩形态水位关系曲线图如下所示二 设计流量计算有连续18年的观测资料，有特大洪水资料3年，3年中有1个特大洪水与连续观测资料重复。
桥涵水文分析与计算资料
亚粘土粘土7< I < 17;I p > 17;桥涵水文分析与计算（技术讲座稿）一、概述桥涵水文分析与计算，包括河流水文资料的调查搜集整理与计算，推求出我们桥涵所需要的设计水位和流量，拟定出桥长孔径、桥高和基础埋设深度。
由于桥位所处的地理位置不同以及其它复杂因素，包括天然的和人为因素如潮汐、泥石流、修水库、开挖渠道等。
我们调查搜集洪水流量的计算方法各有不同。
水文计算从大的方面来分：有水文（雨量）观测资料和无水文观测资料的水文计算。
从各河段特殊情况的不同又可分为，有水库的水文计算，倒灌河流的水文计算，平原或者山丘区的水文计算，还有潮汐河段、岩溶河段、泥石流河段等。
不同情况的河流我们要有针对性的调查，搜集有关资料调查搜集资料很辛苦，跑路多收效有时还很小，但工作必需要做，要有耐心。
需要调查搜集的资料综合起来有：水系图，县志和水利志、地形图、形态断面、水文站（气象站）资料水库资料，倒灌资料、河道演度、河床淤积、雨力资料、洪水调查及比降的测量，原有桥涵的调查等，通过调查为下步洪水设计流量提供有关参数。
另外还要进行地质地貌调查，有些设计流量的计算参数也和土的颗粒组成、土壤的分类、密实度吸水率熔洞泥石流等有关，有的与设计流量无关，但与桥的安全性有关如土体稳定性、山体滑坡、湿陷性黄土软土地基等，一般野外采用看挖钻的方法，下面介绍一下土壤分类的一般常识，分为三类：1. 粘性土：塑性指数I p >1亚砂土或轻亚粘土1< I p< 7;塑性指数I p =W i （液限）—W p （塑限）；w — Wc 而粘性土壤的状态用液性指数（即稠度系数）I l分为四级，I l =」-W i _W p W o —天然含水量；11 <0为坚硬半坚硬标贯>3.5;0 < 11 <0.5为硬塑标贯> —3.5 ;0.5 < 11 <1为软塑标贯< —7;I i > 1 为极软标贯<2;L—主河沟长J—主河沟比降由地形图量取；由地形图量取，加权平均计算％。
《桥涵水文》学习资料课件,很详细
一条河流各段比降是不一致的，水力计算常取 各段比降的加权值：
思路：从河口作一与河床相交的斜面直线AB，使该直线 与河床所包围的面积，直线以上部分与以下部分相等。
1 i 2 L
H n H n 1 ln H n 1 H n2 ln1 H 2 H1 l2 H1l1
(3) 河网 ( Hydrographic Net ) 由河流的干流和各级支流，流域内湖泊、沼泽或
地下暗河构成脉络相通的一个系统，称为河网，也
叫河系或水系。 6.1.2 河流的基本特征 (1) 河流断面 a. 横断面：垂直于水流方向的断面
图3-2 河床横断面图
b. 纵断面：沿河流深泓线切出来的断面
6.3.3.2 河床演变基本特征 (3)影响河床演变的主要因素 1) 流量大小及变化 2) 河段来沙量及来沙组成 3) 河段比降 4) 河床地质情况 5) 河床形态 6) 人类生产活动
6.3.3.3不同类型河段的河床演变一般规律 (1)山区河段 1)山区河流的洪峰特征： a)洪峰暴涨暴落； b)流量和水位变化幅度很大； c)中水历时短暂 2)山区河流的纵横断面特征： a)横断面：多呈v字形或U字形 b)纵断面：河底比降较大，变化急剧，存在一系列折点， 急滩与深潭交错，且常因落差集中而形成陡跌水甚至瀑布。
6.2.2 河川径流形成 径流的形成过程 流域内的水自降落开始至水流汇集、流至出口断面的整个 过程，称为径流形成过程。 此过程分为四个阶段：降水-流域蓄渗-坡面漫流-河槽集流
①降水过程： 雨、雪、雹及霰(小雪珠)统称降水。 降水三要素：降水量ΔH(mm)、 降水历时Δt(常用单位为min，h)、 降水强度I：单位时间内的降雨量。 (常用单位为mm/min，mm/h)。 按定义，有
