球罐热处理方案资料
球罐热处理方案
球罐热处理方案1. 简介球罐是一种常用的容器，广泛应用于石油、天然气、化工等行业。
为了提高球罐的强度和硬度，常需要进行热处理。
本文将介绍一种针对球罐的热处理方案，以提高其材料的性能。
2. 热处理方案热处理是通过对材料进行加热和冷却来改变其组织结构和性能的过程。
针对球罐的热处理方案主要包括以下几个步骤：2.1 材料准备首先，需要准备好球罐的材料。
常见的球罐材料包括碳钢、合金钢等。
在选择材料时，应根据球罐的具体使用环境和要求来确定。
材料的成分和含碳量等因素将对热处理的效果产生影响。
2.2 加热处理将球罐材料放入坩埚或特定的加热设备中，对材料进行加热处理。
热处理温度和时间应根据材料的具体特性和要求来确定。
一般情况下，球罐材料的加热温度为800℃至1000℃，持续时间为数小时至十几小时。
加热过程中应控制好加热速度和均匀性，以保证热处理效果的一致性。
2.3 针对性处理根据球罐材料的特性和要求，可以在加热的基础上进行针对性处理。
例如，对于碳钢材料，可以通过渗碳、氮化等方式增加其表面硬度。
对于合金钢，可以通过淬火、回火等方式调整其组织结构和机械性能。
2.4 冷却处理在完成加热和针对性处理后，需要对球罐材料进行冷却处理。
冷却速度的选择将对材料的结构和性能产生较大影响。
常用的冷却方式包括水淬、油淬等。
选择合适的冷却方式需要根据具体材料的特性和要求进行。
2.5 检验和评估完成热处理后，需要对球罐材料进行检验和评估，以确保热处理的效果和质量。
常用的方法包括金相显微镜观察、硬度测试、拉伸试验等。
根据检验结果，可以评估材料的性能是否符合要求，并进行必要的调整和改进。
3. 注意事项在进行球罐热处理时，应注意以下几个事项：•确保热处理设备的安全性和稳定性，以避免意外事故的发生。
•控制好加热和冷却过程中的温度和速度，以保证材料的一致性和稳定性。
•严格控制热处理参数，避免超过材料的耐受范围，造成不良效果或材料损坏。
•根据具体要求选择合适的热处理方案和工艺，以获得理想的材料性能。
球罐热处理方案
球罐热处理方案简介球罐热处理是一种将材料加热到一定温度后进行冷却的工艺，目的是改善材料的力学性能和耐磨性。
本文将介绍球罐热处理的原理、步骤以及应用。
原理球罐热处理是通过控制材料的加热温度和冷却速度，改善材料的晶体结构和性能。
常用的球罐热处理方法包括退火、正火和淬火。
•退火：将材料加热到临界温度，然后缓慢冷却至室温。
退火能够消除材料中的应力和晶体缺陷，提高材料的延展性和韧性。
•正火：将材料加热到适当温度，然后迅速冷却。
正火能够提高材料的强度和硬度，但会降低韧性。
•淬火：将材料加热到临界温度，然后迅速冷却。
淬火能够形成马氏体组织，提高材料的硬度和耐磨性，但会降低塑性。
步骤球罐热处理的步骤包括材料准备、加热、冷却和后处理。
1.材料准备：选择合适的材料，并根据要求进行预处理，如去除表面氧化层、清洁等。
2.加热：将材料放入球罐中，加热到所需温度。
加热时需要根据材料的类型和要求确定加热时间和温度曲线。
3.冷却：根据球罐热处理的方法，选择合适的冷却介质和冷却速度，迅速冷却材料。
4.后处理：根据需要进行进一步处理，如清洗、退火等，以达到最终要求。
应用球罐热处理广泛应用于钢铁、铝合金等金属材料的制造和加工过程中，以提高材料的强度、硬度和耐磨性。
钢铁制造在钢铁制造中，球罐热处理可以用于退火、正火和淬火。
•退火：对冷拔、冷轧、焊接等过程中产生的应力进行消除，提高材料的延展性和韧性。
•正火：提高钢材的强度和硬度，适用于需要较高强度的零件制造。
•淬火：形成马氏体组织，提高钢材的硬度和耐磨性，适用于需要耐磨性能的零件制造。
铝合金加工在铝合金加工中，球罐热处理主要用于退火和时效处理。
•退火：消除应力和改善铝合金的可塑性，适用于挤压、拉伸等工艺。
•时效处理：通过加热和冷却控制，使铝合金材料达到最佳强度和耐蚀性能。
注意事项在进行球罐热处理时，需要注意以下几点：1.严格控制加热和冷却过程中的温度和时间，以确保达到所需的材料性能。
2.确保球罐和冷却介质的清洁，以避免污染材料。
球形储罐整体热处理施工工法
球形储罐整体热处理施工1、前言球形储罐是一种受焊接约束较大的压力容器，焊后消除应力是非常重要的。
为了消除焊接残余应力，在球罐组焊、无损检测等各项工作全部完成后，需要对球罐进行热处理。
热处理方法为电加热法和燃烧法。
我公司有20余年球罐安装历史，在200多台球罐的安装过程中积累了丰富的现场热处理经验。
通过多年内燃法整体热处理球罐的探索，对球罐内燃法整体热处理进行了改进：采用双喷嘴加长明灯代替单喷嘴。
2、工程特点陕西xx（集团）炼化项目xx炼化项目为陕西xx集团的重点项目。
我单位施工的储运系统液化气罐区及泵棚43单元4台2000m3液化气球罐（43-T-05~08）制安工程为该项目的关键点。
举例液化气球罐（43-T-08）参数如下：球罐焊后，需进行整体热处理。
热处理方法为，主要以内燃办法为主，在下极板适当敷设电加热器辅助加热。
3、内燃法热处理工艺原理燃油内燃法，原理是以球罐本身为燃烧室，以压缩空气为雾化剂，以自然风作为助燃的二次风、三次风，用液化气作为点火材料，点燃装在球罐下极入孔上处的两个高压喷嘴，将压缩空气送入喷嘴，气体喷出后将柴油雾化，同时调节油、风量使其在球罐内稳定的燃烧，烟气由装在上极人孔上带蝶阀的烟囱排出。
这样喷嘴燃烧形成的热量就会以对流和辐射的方式使球罐壳体达到一定温度，此时钢材并不发生相变。
在退火温度下钢的屈服强度大大降低，于是就发生金属蠕变，使焊缝附近的残余弹性变形转变为塑性变形，残余应力得以释放。
较长时间的保温，有利于焊缝金属中氢的扩散。
这样焊接残余应力得以消除，避免延迟裂纹和应力腐蚀裂纹的产生，提高球罐的使用性和安全性。
3.1球罐整体热处理：3.1.1传统的霍克喷嘴内燃法整体热处理是使用单个喷嘴、单套供油、供风系统进行。
工作时，柴油在压缩空气的带动下，通过霍克喷嘴喷射使燃料油雾化，并以高速喷出，通过两边的点火器点燃，高速的火焰流由下人孔进入球体，在球内靠对流和辐射来加热球体，由操作系统控制燃油，风压改变火焰的长度及燃烧过程，使球内的温度按热处理工艺卡规定的要求升降。
球罐热处理方案
中国石化达州天然气净化有限公司净化厂空分空压站氮气球罐（734-T-002）维修热处理专项方案编制：审核：批准：上海蓝滨石化设备有限责任公司2018年12月31日1 工程概况中国石油化达州天然气净化有限公司净化厂空风空压站1台400m3氮气球罐（734-T-002）维修项目，项目内容包含：焊缝返修、无损检测、整体热处理、水压试验。
根据球罐返修技术条件和国家现行压力容器制造技术法规、标准要求，需进行焊后整体热处理。
采用内部燃油法对球罐进行焊后整体热处理。
为确保热处理质量满足设计规定的要求，特制定本方案。
1.1球罐主要设计参数（见表1）表1 球罐主要设计参数序号项目参数1 球罐规格Ф92002 设计壁厚54mm3 公称容积400m34 球罐材质15MnNbR5 操作介质氮气6 金属质量≈125500kg1.2热处理施工依据《固定式压力容器安全技术监察规程》TSG 21-2016《钢制压力容器》GB150-2011《钢制球形储罐》GB12337-2014《球形储罐施工规范》GB50094-2010修补技术要求2 热处理方法及工艺规程2.1热处理方法采用球罐内部燃油法进行整体热处理，用球罐腔体为炉膛，球罐外侧用保温材料进行绝热保温作为炉体，选用霍克燃烧器进行加热，随着燃油不断燃烧，产生的高温气流在球罐内进行对流传导和辐射，使球罐升温到热处理所需的温度。
2.2热处理工艺规范根据国家现行压力容器制造技术法规、标准要求，选择如下热处理工艺参数（表2）和工艺曲线。
表2 热处理工艺参数序号 项 目 技术指标 氮气球罐 1 保温温度 580±20℃ 2 保温时间130min 3 升温速度（≤400℃时可不予控制） 宜为50～80℃/h 4 降温速度（≤400℃时可不予控制）宜为30～50℃/h5 升温时的最大温差 ≤120℃6 降温时的最大温差 ≤120℃7 保温层外表面温度≤60℃3 热处理施工作业计划 序号 项目 时间（d ）1d 2d 3d 4d 5d 6d 7d 8d 9d 10d 1 机具就位 2 脚手架调整 3 硬度测定 4 保温棉铺设 5 热处理操作 6 柱腿移动 7 拆除保温棉 8 拆除烟囱 9支柱垂直度测定4 热处理工艺系统热处理工艺系统由保温系统、加热与控制系统、检测温系统组成（见热处理系统图）。
球罐热处理施工方案
XXX工程2×1000m3轻烃球罐热处理方案编制：审核：批准：XXX工程建设总公司XXX工程处年月日目录1、概述 12、热处理工艺 13、热处理方法 24、热处理工艺系统 35、工艺流程 36、喷嘴系统 37、测温系统 38、供油、供风系统 49、保温系统 510、热处理操作程序 511、热处理用机具及主要设备表 612、质量保证措施 713、现场作业安全控制措施 814、热工计算 9球罐整体热处理方案1、概述为消除残余应力，改善机械性能，降低峰值硬度，缓解氢脆和延迟裂纹，提高球罐安全性，按设计规定，本球罐焊后进行整体热处理。
本球罐现场整体热处理方法采用高速喷嘴内部燃烧法。
以柴油为主燃料,液化石油气为辅助燃料,压缩空气为雾化源，高速霍克(Hauck)喷嘴,在球罐内部喷油雾化燃烧,以对流和辅射方式加热球罐,用长图记录仪及WNFG-131型热电偶监测,人工操作控制火焰温度。
按照热处理工艺要求控制加热过程，使球罐整体的温度达到热处理规范要求。
2、热处理工艺1000m3轻烃球罐设计参数如下表：球罐热处理前，应具备下列条件：与球罐受压件连接的焊接工作全部完成；热处理前的各项无损检测工作全部完成；产品焊接试板已放在球罐热处理高温区的外侧；加热系统已调试合格；与热处理无关的接管已采用盲板封堵；1球罐与梯子、平台等部件连接的螺栓松开； 已采取防雨、防风、防火和防停电等预防措施； 相关质保体系人员到场。
2.1 施工及编制依据： a) 设计图纸及技术说明；b) 《固定式压力容器安全技术监察规程》 c) GB150-1998《钢制压力容器》 d) GB12337-1998《钢制球形储罐》e) GB50094-98《球形储罐施工及验收规范》 2.2 该球罐热处理温度为620±20℃。
2.3 恒温时间不小于1.5小时。
2.4 加热时，在300℃以下升温速度不限；在300℃以上，升温速度宜控制在50-80℃/h 范围内。
球罐热处理

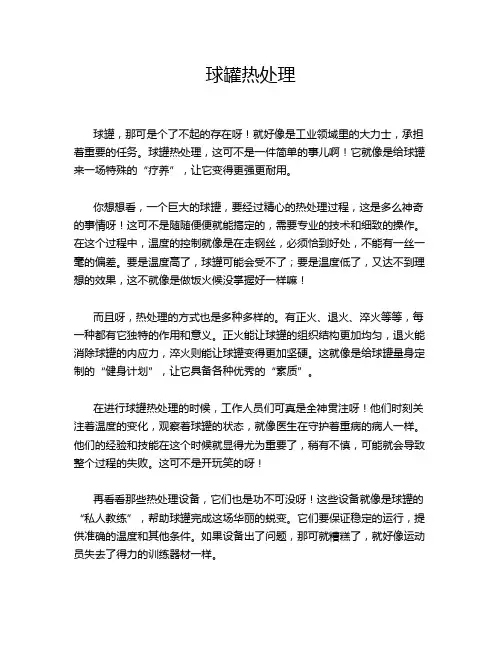

球罐热处理球罐，那可是个了不起的存在呀！就好像是工业领域里的大力士，承担着重要的任务。
球罐热处理，这可不是一件简单的事儿啊！它就像是给球罐来一场特殊的“疗养”，让它变得更强更耐用。
你想想看，一个巨大的球罐，要经过精心的热处理过程，这是多么神奇的事情呀！这可不是随随便便就能搞定的，需要专业的技术和细致的操作。
在这个过程中，温度的控制就像是在走钢丝，必须恰到好处，不能有一丝一毫的偏差。
要是温度高了，球罐可能会受不了；要是温度低了，又达不到理想的效果，这不就像是做饭火候没掌握好一样嘛！而且呀，热处理的方式也是多种多样的。
有正火、退火、淬火等等，每一种都有它独特的作用和意义。
正火能让球罐的组织结构更加均匀，退火能消除球罐的内应力，淬火则能让球罐变得更加坚硬。
这就像是给球罐量身定制的“健身计划”，让它具备各种优秀的“素质”。
在进行球罐热处理的时候，工作人员们可真是全神贯注呀！他们时刻关注着温度的变化，观察着球罐的状态，就像医生在守护着重病的病人一样。
他们的经验和技能在这个时候就显得尤为重要了，稍有不慎，可能就会导致整个过程的失败。
这可不是开玩笑的呀！再看看那些热处理设备，它们也是功不可没呀！这些设备就像是球罐的“私人教练”，帮助球罐完成这场华丽的蜕变。
它们要保证稳定的运行，提供准确的温度和其他条件。
如果设备出了问题，那可就糟糕了，就好像运动员失去了得力的训练器材一样。
球罐热处理的重要性不言而喻呀！它能让球罐的性能得到极大的提升，延长球罐的使用寿命。
这对于工业生产来说，可是至关重要的。
没有经过良好热处理的球罐，怎么能在各种恶劣的环境下坚守岗位呢？怎么能为我们的生产和生活提供可靠的保障呢？所以说呀，球罐热处理真的是一项非常重要且神奇的技术呀！它让球罐变得更加出色，为我们的工业发展立下了汗马功劳。
我们真的应该好好重视它，让它继续发挥更大的作用呀！。
球罐安装过程整体热处理具体措施和工艺要求
对球罐的焊接部位进行强度测试，确保焊接质量可 靠。
THANKS
谢谢您的观看
加热速度对球罐的热处理效果也有重要影响，过快的 加热速度可能导致球罐表面与内部温差过大，产生较
大的热应力。
应根据球罐的材料、厚度和热处理工艺要求，合理控 制加热速度，以减小热应力和变形。
对于大型球罐，应采用分段加热的方式，以减小温差 和热应力。
保温时间控制
保温时间是指球罐在达到预定加热温度后保持恒温的时间，其目的是使球 罐内部温度均匀分布，促进材料的充分转变和均匀化。
03
焊后热处理可以采用炉内加热或外部加热的方式，炉内加热具有更好的保温效 果和控制精度。在加热过程中，应严格控制温度和冷却速度，以避免产生新的 裂纹和变形。
03
球罐安装后的热处理
整体热处理
整体热处理是球罐安装后的重要环节，目的是 消除焊接过程中产生的残余应力，提高球罐的 稳定性和耐久性。
整体热处理需要在球罐内部进行，通过加热球 罐整体，使金属材料均匀受热，然后缓慢冷却 ，使金属内部的残余应力得到释放。
预热方法可以采用火焰加热、电加热、红外线加热等。预 热时应特别注意防止局部过热，以免造成球罐材料的脆化 。
焊接过程中的热处理
01
在焊接过程中，为了减小焊接变形和焊接残余应力，需要 进行适当的热处理。
02
根据焊接工艺的要求，可以采用局部热处理或整体热处理 的方式。局部热处理是指在焊接区域附近进行加热，而整
确保热处理方案符合相关标准和规范，并经过审批和备案。
准备热处理设备
根据热处理方案选择合适的热处理设 备，如电加热器、燃气加热器、红外 线加热器等。
对热处理设备进行检查和调试，确保 其性能良好、安全可靠。
球罐整体热处理方案
目录1、编制依据 (2)2、球罐热处理前，应具备下列条件 (2)3、热处理工艺 (3)4、加热方法 (6)5、保温方法 (6)6、热处理设施安装主要要求 (7)7、温度控制措施 (8)8、热处理操作进程 (8)9、热处理人员的组织与管理 (10)10、安全注意事项 (11)11、工作计划安排 (11)2000m³液化石油气球罐热处理方案一、编制依据1.1xxx180万吨/年催化裂化装置及配套设施技改工程成品油罐区及泵房4台 2000m³液化石油气球罐施工图；1.2《钢制球形储罐》GB12337-98；1.3《球形储罐施工及验收规范》GB50094-98。
二、球罐热处理前，应具备下列条件2.1球罐球体、入孔、接管及预焊件等必须全部焊接完毕，并经外观检察和无损探伤检查合格。
2.2所有无损探伤检查工作必须作完。
2.3球罐内外表面质量和几何尺寸应检验合格，记录齐全。
2.4产品试板焊接检查合格，并经监检人员确认，试板在球壳上固定应牢固。
2.5所有原始资料齐全，并经质保系责任人员签字认可，经监检单位和甲方确认。
2.6热处理系统装置必须全部安装好，各系统应调试完毕。
2.7供电系统经全面检查合格符合要求，并和有关部门联系，确保热处理期间不断电。
2.8应掌握气象资料，热处理应避开大风与下雨天气。
2.9各岗位人员应齐全到位，并经培训上岗，分工协作。
2.10施工技术方案应向有关人员交底。
2.11在脚手架及外围搭设雨布，以便防雨、防风且备用 20kw 柴油发电机1台，防止停电，并准备消防器材防止火灾的发生。
三、热处理工艺3.1热处理工艺系统本次热处理工程由燃油、供油、测量、柱腿移动和排烟系统组成。
3.1.1燃油系统。
燃油系统采用枪式燃烧器，燃烧器与球罐下入孔相接，采用一套微机系统对热处理工程进行智能化控制，以满足工艺要求，燃料采用0号柴油通过油泵送油，经电磁阀控制进入喷嘴喷出，燃烧器鼓风机由底部送风助燃，雾化燃烧油，自动电子点火器点为燃燃油进行燃烧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.编制说明1.1概述石家庄炼油厂43单元丙烯、液化气完善工程中，新增1台1000m3丙烯球罐、1台1000m3液化气球罐，位号分别为G-5、G-6，两台球罐由石家庄设计院设计，原材料由舞钢厂供应，邯郸新兴石油化工机械有限公司制造供货，由我公司现场组焊。
球罐内径①12300mm，名义厚度分别为48mm和40mm，材质为WH510 (相当16MnR)，两台球罐金属重量分别为195.1t和164.67t。
球罐为4带混合式结构，每台球罐带板数为：上、下极带各7块，上温带20块，赤道带20块，共54块、362m焊缝。
支柱各10根，其规格为①426 12,材质为20#。
球罐上、下人孔各1个，规格为DN500。
球罐设计压力分别为2.16MPa和1.77MPa，水压试验压力分别为2.70MPa和2.20MPa，气密试验压力分别为2.16MPa和1.77MPa，属III类压力容器，焊后需进行整体热处理。
1.2编制依据(1)施工图(图号 S2000001-43-设-1，S2000001-43-设-2)；(2)《钢制球形储罐》GB12337-98；(3)《球形储罐施工及验收规范》GB50094-98；(4)《石油化工施工安全技术规程》SH3505-1999(5)公司《压力容器现场组焊质量控制手册》QG/4441.40.02-19982.施工方法及准备工作2.1施工方法根据我公司目前的施工技术资源，结合现场情况，球罐整体热处理采用轻柴油内部燃烧法进行，烟气由上人孔安置的烟囱排出。
2.2准备工作(1)球罐焊接工作全部结束，经无损检测合格，并具备探伤专业所提供的工序交接记录。
拆除球罐内部一切临时设施，并清扫干净，热处理前组织监理、质检联检。
(2)将固定热电偶用的单开槽螺母按指定位置与球壳板进行定位焊(热处理完毕，用角向磨光机将其磨削除去，且磨削部位应经表面无损检测合格)。
热电偶分布见图2.2.1。
(3)球罐产品试件安置在球罐外部上极板上，按指定的方位作临时固定，但焊接处不得损伤球壳板，待热处理后用角向磨光机将其磨削除去，磨削部位并经表面无损检测合格。
(4)安装上部①450 X 2000 X3烟囱，烟囱外应用40mm厚度的岩棉被进行绝热，并用细铁丝固定。
内部翻板应固定于全开位置。
烟囱的筒易法兰与上人孔法兰间用绝热材料隔绝。
(5)与热处理无关的接管和开口，用绝热材料封堵。
(6)安装下人孔进风套筒，接通柴油、液化石油气管道和点火装置，进风套筒法兰与下部接管的法兰间用绝热材料隔绝。
(7)安装测温系统所用热电偶和补偿导线，并引到长图记录仪，热电偶总数24支，长图记录仪表使用XWC-300, 12点2台。
(8)安装压缩空气管道，管道系统图见图2. 2. 2所示。
(9)脱开与球罐联接的钢结构，并调整球罐外侧脚手架与球壳板及柱腿外侧的间距，确保柱脚移动的顺利和绝热施工的需要。
(10)松开球罐的地脚螺栓和斜拉杆，安装柱脚移动装置，柱脚移动装置安装完毕，应对每个柱脚进行试移，试移距离应小于10mm，试移完毕复位，并检查其垂直度。
3.球罐整体热处理施工作业计划3.1球罐整体热处理施工计划见表3.13.2热处理记录表格见表3.2施工计划表表3.1热处理记录表表3.2工程名称：球罐位号及名称年月日记录仪表号c C/h 温差C温C流量L/h风压MPa备注记录仪表指针号1 2 3 4 5 6 7 8 9 10 11 12颜色及形状热电偶号相对球上位置温度。
c时间时分时分时分时分时分时分时分时分时分时分时分4.测温系统的布置(1)单开槽螺母应与球罐本体同材质，其外形尺寸见图4.1A,压紧螺栓的材质可用45#钢制作，其图见4.1B，压紧螺栓上宜涂明显(红油漆)标志，以区别保温钢带上的铁钉。
图4.1A单开槽螺母(2)每个开槽螺母须有一个压紧螺栓相配。
使用前仔细检查，螺栓在开槽螺母中拧至端头。
绝热施工之前，将单开槽螺母定位焊于球壳板指定位置上，并拧紧压紧螺栓。
绝热施工时，不得将压紧螺栓弄弯，固定绝热层所用铁丝不得绑在压紧螺栓上，防碍其拧动。
待绝热施工完成后再安装热电偶。
热电偶安装时，图4.1B压紧螺栓用电工刀将压紧螺栓周围的绝热材料切开一块，松开压紧螺栓，待热电偶安装后，再拧紧，并用绝热材料在热电偶周围填充，将热电偶临时固定。
(3)压紧螺栓应压在热电偶的热端上。
热电偶的热端紧贴球壳外壁。
(4)热电偶在球罐本体上布置均匀，按照热电偶分布图进行布置测温热电偶。
(5)热电偶补偿导线由铜一康铜导线制成。
每条补偿导线选用整条导线，中间应无断头或接头。
补偿导线与热电偶连接后，固定于离球罐绝热层外围200mm 以远的位置上，不得与绝热层外的保温铁钉相接触。
(6)温度记录使用长图记录仪。
热电偶和记录仪表均应在使用前经校验合格。
补偿导线的两端的编号应一致，便于及时、迅速地确定测温部位。
5.绝热工程施工绝热工程包括钢带制造、安装及绝热层安装等三个部分。
5.1钢带制造_(1)钢带采用厚6 3.5mm、宽35mm的扁钢制成，扁钢上每间隔500mm，均匀焊接①6x160的圆钢制成的保温铁钉。
钢带简图见图5.1.(2)钢带的保温铁钉与扁钢、①10圆钢围成的圆环与扁钢焊接牢固。
保温铁钉①6制成5.2钢带安装(1)钢带安装全部采用焊接方式。
(2)安装时，钢带沿球罐径向均布，与球壳板紧贴，上部和下部呈放射状形式,相邻两者间赤道带的最大间距为600mm，每两个柱腿之间应均匀布置6根钢带。
每条钢带的长度宜为16〜17m。
(3)钢带上的保温铁钉应牢固，不得脱落。
(4)钢带与单开槽螺母间保持一定的间距。
5.3绝热施工(1)绝热施工材料用岩棉被和耐火硅酸铝，分两层铺设。
底层用耐火硅酸铝，厚度为20mm。
外层用岩棉被，规格宜采用2500x1000x60。
绝热材料用玻璃丝布包装，用22#铁线缝合牢固。
(2)绝热层铺设时，应由下至上顺序进行，内外两层接头必须相互错开，相邻两块绝热层至少应搭接200mm，接头部位应严密。
(3)绝热施工应逐层进行，不得多层同时铺设。
各层铺设时，均应用18#细铁线在钢带保温钉上固定牢靠。
局部间隙不得大于10mm。
(4)球罐上的人孔、法兰、接管及连接板均应进行绝热，从柱头底部向下至少1m长度范围的支柱应进行绝热。
(5)绝热层在热处理过程中，不得松动、脱落，确保热处理工艺的正常进行。
(6)绝热层敷设完毕，在外面按球罐径向、纬向将-15 0.7钢带使用打包机包扎。
6.柱脚移动装置的设置(1)柱脚移动装置由千斤顶、移动固定框架及柱脚弧形护板构成。
柱脚移动框架，柱脚移动时固定在砼基础上。
(2)球壳板平均温度每升(降)100°C，柱脚移动一次，升温向外移，降温向内移。
每次移动的距离见表6.柱脚移动数据表6.7.人员组织(1)热处理人员必须经过专门训练，熟悉本岗位工作。
具有一定的独立处理事故的能力，并经过主管单位考核合格，方可上岗。
(2)热处理所有人员必须听从指挥，工作过程中，出现问题应立即进行处理。
(3)热处理是一项连续性很强的操作工艺，按12h为一班轮流作业，每班人员如表7所示。
每班热处理人员编制表78.热处理工艺(1)热处理操作必须按热处理工艺进行。
热处理过程中，火焰不得接触球壳板。
(2)热处理工艺如下：①300C以上升温速率为50〜80C/h；②300C以上降温速率为30〜50C/h，300C以下升、降温速率可不控制;③保温温度为600〜650C，保温时间为120min；④升降温期间任意两热电偶的温差不得大于130C；⑤球壳板温度低于138C，方可拆除热处理用的绝热层；⑥工艺曲线(记录)至300C以下，停止记录；(3)热处理理论曲线如图8所示：'C 60。
〜6501图8. 热处理理论曲线9.热处理操作要领(1)热处理前24h内，应准确掌握天气预报情况，大风、降雨天气无有效防护措施时，不得强行进行热处理作业。
(2 )热处理所用火圈、油过滤器、应进行清洗，雾化器应进行吹除.(3)选择适合热工要求的油流量指示计。
(4)加热装置在投用前进行试漏、吹除和试烧。
试烧时间定为lOmin，试烧过程中发现的设备缺陷，待火焰熄灭后，彻底消除，方可按热处理工艺进行操作。
(5)热处理过程中，注意喷嘴的火焰长短调节，控制球体各部分温差，同时也应防止正压反喷。
一般点火后，先送风，后送油；减小火焰时，先减油、后减风。
风和油增减应按比例缓慢进行，一经确定，便应密切注视流量计刻度位置，稳定地保持至下次调节之前。
(6)热处理操作程序：①启动空压机送风，开操作车中放空阀，吹扫管路。
②敲击空气缓冲罐及各部分连接钢管，吹除管路中铁锈及杂物。
③关闭放空阀，开启雾化风阀和火盘空气阀，对管道及球罐内部进行吹除。
④开液化气进气阀，接通电点火器点火，调试风压和火焰。
雾化器送风，压力调至0.5MPa，火焰不熄灭，试烧5min正常后转入正常的热处理操作。
⑤开进油阀，合上油泵开关，向雾化器送油16~20 L/h，试烧10~15min。
⑥检查长图记录仪，观察运行是否正常。
⑦热处理操作过程中，参考升温速率和各部分温差，定时定量调整油、风的比例。
一般原则是先加风，后加油或先减油，后减风。
⑧若转子流量计由小量程改用大量程，调节时应配合协调。
(7)定时检查油泵电机，电机温度不得超过60°C，转换电机时，密切注意油量指示，电机转换前后，不得改变其流量大小。
⑻热处理过程中，设专人定岗操作和监视测温系统。
升、降温期间每间隔30min 记录各测温点温度一次，发现测温部位失灵，及时修复；温度偏差较大时，应米取措施进行调整。
(9)在热处理过程作好书面记录。
记录曲线、数据和图表，应清晰、整洁，不得随意涂改，最终提交的热处理温度记录、图表，应注明设备位号、规格及热处理的日期，并经热处理技术负责人，责任工程师及有关部门负责人鉴定认可。
10.质量检验(1)根据施工记录，确认热处理工艺的合理性。
保温温度和时间达到要求值，各种记录不超过规定的范围，球罐上各测点之间同一时刻温差在规定范围内。
(2)热处理完成后，球罐焊缝每间隔6m测量一处硬度，每处一点，球体共61 处，焊缝中心处的硬度值应不大于HB220O(3)热处理后球罐的焊接接头不应有裂纹，并要求对球罐的全部焊缝进行100%的表面探伤(PT)，对查出的缺陷，应及时修补处理。
对修补后是否另行局部热处理，应根据修补面积和深度，由施工单位技术负责人会同有关部门研究确定。
固定热电偶的部位磨削后，也应经表面探伤(PT)合格。
(4)柱脚检查时，应同时检测支柱的垂直度。
垂直度上、下偏差应不大于12mm，并符合 GB50094-98 和 GB12337-98 要求。
(5)热处理完毕，调整拉杆，保持柱腿的垂直度满足图纸规定及标准要求。
(6)0#柴油的含硫量应不大于180mg/m3油气(0.2%)。
