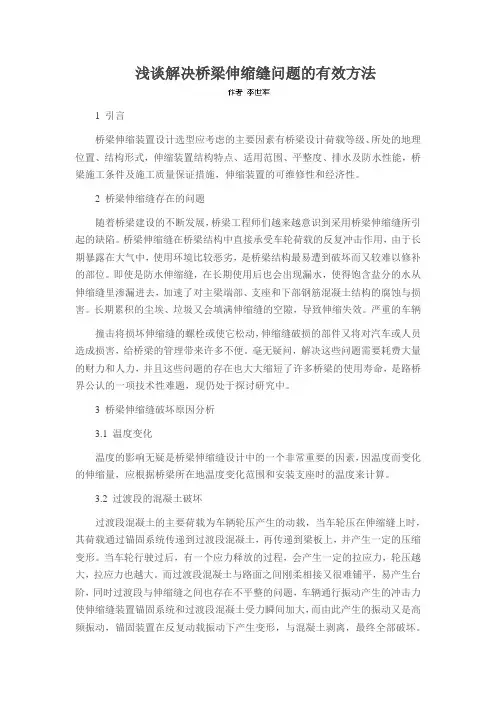

浅谈解决桥梁伸缩缝问题的有效方法1 引言桥梁伸缩装置设计选型应考虑的主要因素有桥梁设计荷载等级、所处的地理位置、结构形式，伸缩装置结构特点、适用范围、平整度、排水及防水性能，桥梁施工条件及施工质量保证措施，伸缩装置的可维修性和经济性。
2 桥梁伸缩缝存在的问题随着桥梁建设的不断发展，桥梁工程师们越来越意识到采用桥梁伸缩缝所引起的缺陷。
桥梁伸缩缝在桥梁结构中直接承受车轮荷载的反复冲击作用，由于长期暴露在大气中，使用环境比较恶劣，是桥梁结构最易遭到破坏而又较难以修补的部位。
即使是防水伸缩缝，在长期使用后也会出现漏水，使得饱含盐分的水从伸缩缝里渗漏进去，加速了对主梁端部、支座和下部钢筋混凝土结构的腐蚀与损害。
长期累积的尘埃、垃圾又会填满伸缩缝的空隙，导致伸缩失效。
严重的车辆撞击将损坏伸缩缝的螺栓或使它松动，伸缩缝破损的部件又将对汽车或人员造成损害，给桥梁的管理带来许多不便。
毫无疑问，解决这些问题需要耗费大量的财力和人力，并且这些问题的存在也大大缩短了许多桥梁的使用寿命，是路桥界公认的一项技术性难题，现仍处于探讨研究中。
3 桥梁伸缩缝破坏原因分析3.1 温度变化温度的影响无疑是桥梁伸缩缝设计中的一个非常重要的因素，因温度而变化的伸缩量，应根据桥梁所在地温度变化范围和安装支座时的温度来计算。
3.2 过渡段的混凝土破坏过渡段混凝土的主要荷载为车辆轮压产生的动载，当车轮压在伸缩缝上时，其荷载通过锚固系统传递到过渡段混凝土，再传递到梁板上，并产生一定的压缩变形。
当车轮行驶过后，有一个应力释放的过程，会产生一定的拉应力，轮压越大，拉应力也越大。
而过渡段混凝土与路面之间刚柔相接又很难铺平，易产生台阶，同时过渡段与伸缩缝之间也存在不平整的问题，车辆通行振动产生的冲击力使伸缩缝装置锚固系统和过渡段混凝土受力瞬间加大，而由此产生的振动又是高频振动，锚固装置在反复动载振动下产生变形，与混凝土剥离，最终全部破坏。
如果每延米的锚固筋与预埋筋连接得越少，或采用扳弯预埋筋就位的话，则传力效果越差，所受的应力也就越大。
浅谈桥梁伸缩缝的设计计算与选型汇总-共15页
浅谈桥梁伸缩缝的设计计算与选型一、概述随着交通事业的发展，特别是高速公路、高架道路、立交桥的大量出现，道路桥梁车辆通行量的增大，车辆速度的加快，对桥梁伸缩装置的要求越来越高，就桥梁整体来说，桥梁伸缩装置不再是无足轻重的部分，它在承重、伸缩、防水等方面所具有的功能，会直接影响到桥梁的整体功能及寿命。
近年来桥梁伸缩缝的破坏成为高等级公路桥梁的一大病害，如广深高速公路刚通车几个月，就开始更换维修所有桥梁伸缩缝，极大地影响了该路正常使用，深圳市梅林至观澜高速公路通车不到一年，且交通量远远没到设计要求，而全线100%伸缩缝不同程度都遭到破坏，面临着全部更换和维修，其主要原因不外乎以下几点：设计选型不当，施工安装质量差、伸缩缝本身质量差等，因此，深圳市机场至荷坳高速公路指挥部在伸缩缝订货中特别重视，先后参观考察了全国各大生产厂家产品在广东地区的运营状况，并招集各大厂家以及国外产品代理商共聚一堂，介绍其产品性能及其运用情况，本人作为深圳市机荷高速公路设计代表参加了这次产品介绍会，并参与了该线全部桥梁伸缩缝的计算，现就综合各厂家的产品，综合这几年的设计施工谈一谈。
（一）桥梁伸缩缝的设计计算桥梁伸缩装置在设计、型式选定上，桥梁伸缩量的计算是十分重要的，影响梁体伸缩量的大小，主要有二种主要因素：气温变化引起的伸缩量（△Lt），混凝土的徐变，干燥收缩引起的伸缩量（△Lc+△Ls）。
其它如受日光照射，梁体上、下缘的温度不同而产生挠曲，梁端会发生转角变位；跨径大的梁体一侧受日光照射，也会发生一些变位；但这部分变位量一般较小，在设计上无考虑的必要，一般作为预留量和构造上的需要量考虑。
1、温度变化引起的伸缩量规定应用的温度范围（Tmin，Tmax是指使用地区的最低及最高气温），并根据安装时温度（Tset）计算梁的伸长量和收缩量。
△Lt=（Tmax-Tmin）γ·L△L+=（Tmax-Tset）γ·L△L-=（Tset-Tmin）γ·L式中△Lt ——温度变化引起的伸缩量△L+ ——温度升高引起的梁的伸长量△L- ——温度降低引起的梁的伸缩量Tmax ——设计最高环境温度Tmin ——设计最低环境温度Tset ——设置伸缩装置时温度γ——膨胀系数（钢梁为12×10-6，混凝土为10×10-6）2、混凝土徐变及干燥引起的收缩量对钢筋混凝土桥必须考虑由于混凝土的干燥收缩引起的梁的伸缩量。

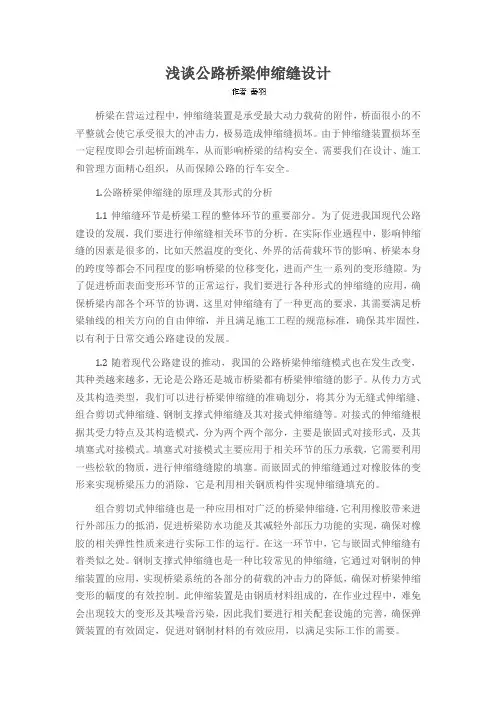

浅谈公路桥梁伸缩缝设计
浅谈公路桥梁伸缩缝设计桥梁在营运过程中，伸缩缝装置是承受最大动力载荷的附件，桥面很小的不平整就会使它承受很大的冲击力，极易造成伸缩缝损坏。
由于伸缩缝装置损坏至一定程度即会引起桥面跳车，从而影响桥梁的结构安全。
需要我们在设计、施工和管理方面精心组织，从而保障公路的行车安全。
1.公路桥梁伸缩缝的原理及其形式的分析1.1伸缩缝环节是桥梁工程的整体环节的重要部分。
为了促进我国现代公路建设的发展，我们要进行伸缩缝相关环节的分析。
在实际作业過程中，影响伸缩缝的因素是很多的，比如天然温度的变化、外界的活荷载环节的影响、桥梁本身的跨度等都会不同程度的影响桥梁的位移变化，进而产生一系列的变形缝隙。
为了促进桥面表面变形环节的正常运行，我们要进行各种形式的伸缩缝的应用，确保桥梁内部各个环节的协调，这里对伸缩缝有了一种更高的要求，其需要满足桥梁轴线的相关方向的自由伸缩，并且满足施工工程的规范标准，确保其牢固性，以有利于日常交通公路建设的发展。
1.2随着现代公路建设的推动，我国的公路桥梁伸缩缝模式也在发生改变，其种类越来越多，无论是公路还是城市桥梁都有桥梁伸缩缝的影子。
从传力方式及其构造类型，我们可以进行桥梁伸缩缝的准确划分，将其分为无缝式伸缩缝、组合剪切式伸缩缝、钢制支撑式伸缩缝及其对接式伸缩缝等。
对接式的伸缩缝根据其受力特点及其构造模式，分为两个两个部分，主要是嵌固式对接形式，及其填塞式对接模式。
填塞式对接模式主要应用于相关环节的压力承载，它需要利用一些松软的物质，进行伸缩缝缝隙的填塞。
而嵌固式的伸缩缝通过对橡胶体的变形来实现桥梁压力的消除，它是利用相关钢质构件实现伸缩缝填充的。
组合剪切式伸缩缝也是一种应用相对广泛的桥梁伸缩缝，它利用橡胶带来进行外部压力的抵消，促进桥梁防水功能及其减轻外部压力功能的实现，确保对橡胶的相关弹性性质来进行实际工作的运行。
在这一环节中，它与嵌固式伸缩缝有着类似之处。
钢制支撑式伸缩缝也是一种比较常见的伸缩缝，它通过对钢制的伸缩装置的应用，实现桥梁系统的各部分的荷载的冲击力的降低，确保对桥梁伸缩变形的幅度的有效控制。
桥梁伸缩缝的设计与优化
交通世界TRANSPOWORLD收稿日期：2016-12-27作者简介：臧继贤（1981—），男，河北保定人，助理工程师，研究方向为小桥涵。

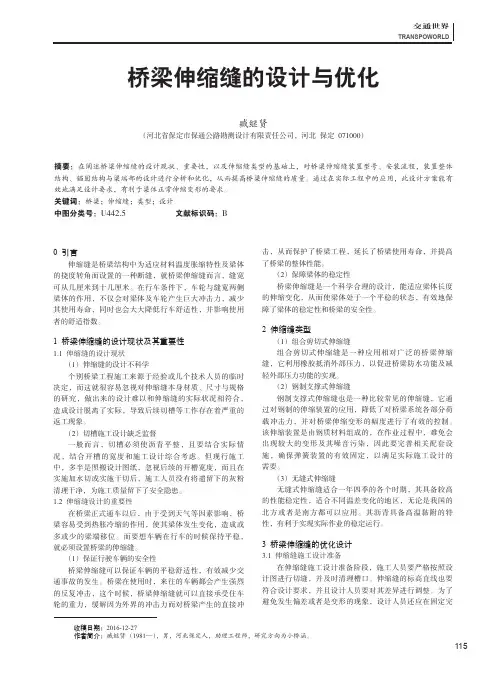

桥梁伸缩缝的设计与优化臧继贤（河北省保定市保通公路勘测设计有限责任公司，河北保定071000）摘要：在阐述桥梁伸缩缝的设计现状、重要性，以及伸缩缝类型的基础上，对桥梁伸缩缝装置型号、安装流程，装置整体结构、锚固结构与梁端部的设计进行分析和优化，从而提高桥梁伸缩缝的质量。
