空调制冷管道的安装施工方案

合集下载

安装空调下水管施工方案

安装空调下水管施工方案

一、工程概况本工程为某新建住宅小区空调下水管安装工程,主要包括空调室内机冷凝水管的铺设、连接、固定及检查等施工内容。

施工区域为住宅楼各户室内,总面积约5000平方米。

二、施工准备1. 材料准备:空调下水管(PVC-U、PVC-C等)、PVC-U管材、PVC-U管件、膨胀螺丝、扳手、电钻、水平尺、钢卷尺等。

2. 工具准备:电焊机、砂轮切割机、台钻、电锤、焊条烘干箱、角向磨光机、倒链等。

3. 人员准备:施工人员需具备相关技能,熟悉空调下水管安装工艺,确保施工质量。

三、施工工艺1. 管道铺设(1)根据设计图纸和现场实际情况,确定空调下水管走向,并在墙面上标记管道走向。

(2)根据管道走向,在墙面上开槽,槽深应大于管径,宽度应大于管径的两倍。

(3)将PVC-U管材切割成所需长度,将管材插入管件,连接成管道。

(4)将管道铺设在墙槽内,确保管道平直、无扭曲。

2. 管道连接(1)将管道与空调室内机连接,确保连接牢固。

(2)将管道与地漏连接,确保连接密封。

3. 管道固定(1)在管道拐弯处、连接处等易产生应力集中部位,使用膨胀螺丝将管道固定在墙面上。

(2)在管道较长、较重部位,使用支撑架进行固定。

4. 检查(1)检查管道铺设是否平直,连接是否牢固,确保无渗漏。

(2)检查管道固定是否牢固,无松动。

四、施工要点1. 确保管道铺设平直,避免扭曲,影响排水效果。

2. 管道连接处应密封良好,防止渗漏。

3. 管道固定牢固,防止管道在使用过程中发生位移。

4. 施工过程中,注意保护墙面、地面等,避免损坏。

五、施工进度安排1. 施工准备:1天2. 管道铺设:3天3. 管道连接:1天4. 管道固定:1天5. 检查:1天总计:7天六、质量保证措施1. 严格按设计图纸和施工规范进行施工。

2. 选用合格的材料和设备。

3. 施工过程中,加强现场管理,确保施工质量。

4. 施工完成后,进行验收,确保达到设计要求。

5. 对施工过程中发现的问题,及时进行整改。

空调管道施工方案-(2)

空调管道施工方案-(2)

空调管道施工方案-(2)
空调管道施工方案是空调系统安装工程的重要组成部分,对于空调系统的运行
效果和使用寿命起着至关重要的作用。

在进行空调管道的施工过程中,需要严格按照一定的方案和步骤进行,以确保施工质量和安全性。

一、施工准备
在进行空调管道施工前,首先需要进行充分的施工准备工作,包括如下几个方面:
1.确定施工方案:根据空调系统的设计要求和实际情况,确定管道布局、
管道直径和连接方式等关键参数。

2.准备施工材料和工具:准备好各种规格的管道、管件、密封胶、夹具
等施工材料,以及管子切割工具、焊接设备等工具。

3.进行现场勘测:对施工现场进行勘测,确认管道敷设位置和走向,保
证施工的准确性和顺畅性。

二、施工步骤
1.管道敷设:根据设计要求和现场条件,对管道进行合理的敷设,保证
管道的连接不漏水且不会发生阻塞。

2.管道连接:采用合适的连接方式,如焊接、螺纹连接等,确保管道连
接紧密可靠。

3.管道固定:使用固定夹具将管道固定在设备或建筑物上,保证管道的
稳定性和安全性。

4.管道测试:在完成管道施工后,进行管道的压力测试和通风测试,确
保管道的质量和使用效果。

三、施工注意事项
1.施工现场要保持整洁,确保施工人员的安全。

2.施工过程中要遵守相关安全规范,采取必要的防护措施,防止因意外
事故而导致人身伤害或财产损失。

3.在施工过程中,要根据实际情况及时调整施工方案,以保证施工的顺
利进行。

通过以上施工方案的执行,可以有效地提高空调管道的施工质量和效率,保证空调系统的正常运行和长期稳定性。

空调冷却冷冻水管道系统详细施工方案

空调冷却冷冻水管道系统详细施工方案

空调冷却冷冻水管道系统详细施工方案
1. 简介
空调冷却冷冻水管道系统是建筑物中至关重要的部分,能够有效降温并确保室内空气质量。

本文将对空调冷却冷冻水管道系统的施工方案进行详细介绍。

2. 施工前准备工作
在开始安装空调冷却冷冻水管道系统之前,需要进行以下准备工作: - 确定系统设计图纸和材料清单; - 了解施工现场环境,确保施工安全; - 准备所需工具和设备,并进行检查确认。

3. 施工步骤
3.1. 定位
根据设计图纸确定管道系统的布置位置,并使用专业仪器进行准确定位。

3.2. 安装支架
在确定的位置上安装支架,确保支架能够承受管道系统所需的重量,并且固定可靠。

3.3. 配管
根据设计图纸,进行管道的连接和布置。

在连接过程中,注意保持管道的水平和垂直。

3.4. 焊接
对管道系统进行焊接,确保焊接牢固和密封性良好。

3.5. 绝缘
对已安装的管道系统进行绝缘处理,以防止水渗漏和保持系统的效率。

3.6. 压力测试
完成管道系统的安装后,进行压力测试以确保系统能够正常运行并满足设计要求。

4. 施工注意事项
在施工过程中,需要注意以下事项: - 确保施工人员具有相关的证书和经验; - 严格按照设计图纸和规范进行施工; - 注意施工现场的安全和整洁; - 定期检查管道系统的工作状态,确保系统正常运行。

5. 总结
空调冷却冷冻水管道系统的施工是一项复杂的工程,需要专业知识和技能。

通过严谨的施工方案和严格的执行,可以确保管道系统的质量和安全性,从而有效提高建筑物的空调效率和舒适度。

空调冷却冷冻水管道系统详细施工方案

空调冷却冷冻水管道系统详细施工方案

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y 型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。

绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时,应设套管。

安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。

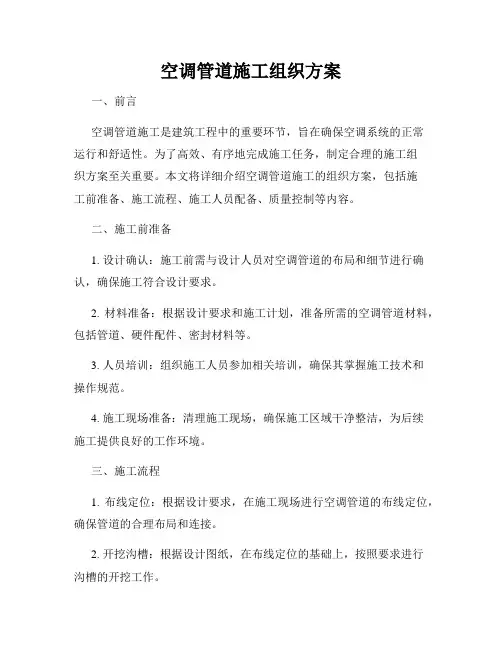

空调管道施工组织方案

空调管道施工组织方案

空调管道施工组织方案一、前言空调管道施工是建筑工程中的重要环节,旨在确保空调系统的正常运行和舒适性。

为了高效、有序地完成施工任务,制定合理的施工组织方案至关重要。

本文将详细介绍空调管道施工的组织方案,包括施工前准备、施工流程、施工人员配备、质量控制等内容。

二、施工前准备1. 设计确认:施工前需与设计人员对空调管道的布局和细节进行确认,确保施工符合设计要求。

2. 材料准备:根据设计要求和施工计划,准备所需的空调管道材料,包括管道、硬件配件、密封材料等。

3. 人员培训:组织施工人员参加相关培训,确保其掌握施工技术和操作规范。

4. 施工现场准备:清理施工现场,确保施工区域干净整洁,为后续施工提供良好的工作环境。

三、施工流程1. 布线定位:根据设计要求,在施工现场进行空调管道的布线定位,确保管道的合理布局和连接。

2. 开挖沟槽:根据设计图纸,在布线定位的基础上,按照要求进行沟槽的开挖工作。

3. 安装管道:根据施工图纸和布局要求,将预制的空调管道进行安装,确保管道连接牢固、无渗漏。

4. 安装支架:在管道安装完成后,根据设计要求和施工图纸,安装管道支架,保证管道的稳定和安全。

5. 密封处理:对管道连接部位进行密封处理,采用合适的密封材料,确保管道的气密性和水密性。

6. 清洗排气:在管道安装完毕后,对管道进行清洗和排气处理,确保管道内无杂质和气体。

7. 连接设备:将空调机组连接到管道系统上,确保机组正常运行和与管道的连接良好。

四、施工人员配备1. 项目经理:负责整个施工过程的组织和协调,监督施工进展和质量。

2. 技术负责人:负责施工技术的指导和操作规范的执行,解决施工中的技术问题。

3. 施工人员:包括管道安装人员、支架安装人员、密封处理人员等,根据施工计划进行配备。

4. 安全员:负责施工现场的安全管理,确保施工过程中的人员安全和施工场所的卫生安全。

五、质量控制1. 施工记录:在施工过程中,要及时记录施工情况,包括施工时间、施工人员、施工材料等,以备查证和追溯。

空调管道安装施工方法

空调管道安装施工方法

空调管道安装施工方法在建筑中,空调系统是非常重要的设施之一,能够为人们提供舒适的室内环境。

而空调管道的安装施工则是实现空调系统正常运行的关键步骤之一。

本文将介绍空调管道安装施工的方法和注意事项。

一、管道准备在进行空调管道安装施工之前,首先需要准备好所需的管道材料和工具。

一般情况下,空调管道采用无缝钢管或铜管。

根据工程要求,选择适当规格的管道,并进行切割和修整,确保管道的长度和形状适合安装位置。

同时需要准备好管道支架、管道连接件、密封材料等。

二、管道布置根据空调系统的设计方案和建筑结构,合理规划和布置空调管道。

在布置过程中应考虑到空调冷热风进出口位置,确保管道路径合理畅通。

同时还需要避开其他建筑设备和管线,保证空调管道的安全和有效性。

三、管道安装1. 管道固定:根据设计要求,在合适的位置安装管道支架,确保管道固定稳固。

支架的间距应符合国家标准,避免管道在使用过程中出现震动和位移。

2. 管道连接:根据管道的类型和连接方式,采用相应的连接方法进行管道之间的连接。

无缝钢管可以采用法兰连接或螺纹连接,铜管可以采用焊接或套管连接。

连接时要注意连接件的材质和规格是否与管道相匹配,并进行严密的密封处理。

3. 管道疏通:在管道安装完成后,进行疏通处理,清理管道内的杂物和污垢。

同时进行压力测试,确保管道的密封性和耐压性。

四、管道绝热为了保证空调系统的能效,空调管道需要进行绝热处理。

常见的绝热材料有保温棉、聚氨酯泡沫等。

绝热材料应选择具有良好的绝热性能和耐腐蚀性能的材料,并通过粘贴、包裹等方式将管道进行完整覆盖,确保绝热效果。

五、管道测试在空调管道安装施工完成后,还需要进行一系列测试来验证管道系统的性能和质量。

常见的测试包括气密性测试、压力测试和流量测试。

通过这些测试可以判断管道是否存在漏气、泄露、堵塞等问题,及时进行修复和改善。

综上所述,空调管道安装施工是一个复杂而关键的过程。

合理的管道布置和安装方法、优质的管道材料和连接件、完善的绝热处理和测试程序,都是保证空调管道质量和工作效果的关键。

空调冷却冷冻水管道系统详细施工及方案

空调冷却冷冻水管道系统详细施工及方案

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。

管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。

2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。

2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。

2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。

2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。

2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。

2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。

2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。

每隔40m设置一个。

波纹补偿伸缩器为轴向内压式波纹补偿器。

2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。

2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。

2.11穿越沉降或变形缝处的水管应设置金属软管连接。

2.12空调立管穿楼板时,应设套管。

安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。

2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。

2.14除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。

空调水管安装施工方案及方法

空调水管安装施工方案及方法

空调水管安装施工方案及方法一、空调水管安装施工方案1.项目背景2.施工流程(1)前期准备:确定施工方案,制定施工进度计划和施工图纸,准备所需材料和工具。

(2)施工准备:根据施工图纸确定水管的布置位置和路径,进行必要的标记和定位。

(3)水管安装:依据布置位置和路径,进行水管的切割、弯曲和连接等工作,确保水管的长度和形状符合要求。

(4)支架安装:根据水管的长度和位置,安装适当的支架,确保水管固定稳定。

(5)管道连接:根据施工图纸,进行水管和其他各种连接件的连接,使用合适的密封材料进行密封处理。

(6)试压和漏检:在完成水管安装后,进行试压和漏检,确保水管系统无泄漏。

3.施工注意事项(1)安全第一:施工人员必须穿戴好安全防护装备,注意施工过程中的安全,避免发生意外伤害。

(2)施工质量:水管的安装应按照要求进行,水管的切割、连接和支架的安装等环节必须做到精细、牢固、平直。

(3)施工进度:严格按照施工计划进行施工,确保施工进度的落实和控制。

(4)施工现场:施工现场应保持整洁,施工完毕后必须及时清理现场,保证整洁无障碍。

二、空调水管安装施工方法1.材料准备(1)水管:根据空调系统的需求选择合适的材质和规格的水管,常用的有铜管、钢管和PVC管等。

(2)连接件:根据水管和其他设备、管道的连接需求选择合适的连接件,常用的有弯头、三通、四通等。

(3)密封材料:选择合适的密封材料进行水管和连接件的密封处理,常用的有密封胶、胶带等。

(4)支架:根据水管的长度和布置位置选择合适的支架进行安装,常用的有U型卡子、钢托等。

2.水管安装(1)测量长度:测量空调系统的需要的水管长度,根据需要可以预留一定的余量。

(2)切割水管:根据测量到的长度,使用专用的水管切割工具进行切割,保持切口平整、光滑。

(3)弯曲水管:根据水管布置路径和位置的要求,使用专用的水管弯头进行弯曲处理,保持弯曲部位的平滑和无明显变形。

(4)连接水管:根据布置位置和连接要求,使用合适的连接件将水管连接起来,保持连接紧密和稳固。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空调制冷管道的安装施工方案一、材料要求1 采用的管材和焊接材料应符合设计规定,并具有出厂合格证明或质量鉴定文件。

2 制冷系统的各类管件及阀门的型号、规格、性能、技术参数必须符合设计要求,并有出厂合格证明。

3 无缝钢管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。

4 铜管内外壁均应光洁,无疵孔、裂缝、结疤、层裂或气泡等缺陷。

二、主要机具1 机具:卷扬机、空压机、真空泵、切割机、套丝机、手砂轮、倒链、台钻、电锤、坡口机、电气焊设备、试压泵等。

2 工具:压力工作台、铜管板边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳手、铁锤等。

3 量具:钢直尺、钢卷尺、角尺、水平尺、半导体测温计、U形压力计等。

三、作业条件1 设计图纸、技术文件齐全,制冷工艺及施工程序清楚。

2 建筑结构工程施工完毕,室内装修基本完成,与管道连接的设备己安装就位、找正找平,管道穿过结构部位的孔洞已配合预留、尺寸正确。

预埋件设置恰当,符合制冷管道施工要求。

3 施工准备工作完成,材料送至现场。

四、操作工艺(一)工艺流程:(二)施工准备。

1 认真熟悉图纸、技术资料,搞清工艺流程、施工程序及技术质量要求;编制施工方案、进行施工技术交底。

2 按施工图所示的管道位置、标高测量放线,找出支吊架预埋件。

3 制冷系统的阀门,进场后应按设计要求对型号、规格、性能及技术参数进行核对检查,并按照规范要求做好清洗和强度、严密性试验。

4 制冷剂和润滑油系统的管道、管件应将内外壁铁锈及污物清除干净,除完锈应将管口封闭,并保持内外壁干燥。

5 按照设计规定的型式、标高、坡度及坡向,预制加工管道支吊架。

需绝热的管道、支架与管道接触处应垫以绝热衬垫或用经防腐处理的木垫隔开,其厚度应与绝热层厚度相同。

支吊架的间距应符合设计及设备技术文件要求,当设计无规定时应符合下表的规定。

制冷管道支吊架间距(三)管道防腐。

1 制冷管道、型钢、托吊架等金属制品必须做好除锈防腐处理,安装前可在现场集中进行。

如采用手工除锈时,用钢丝刷或砂布反复清刷,直至露出金属木色,再用棉丝擦净锈尘。

2 刷漆时,必须保持金属面干燥、洁净,漆膜附着良好,油漆厚度均匀,无遗漏。

3 制冷系统管道油漆的种类、遍数、颜色和标记等应符合设计要求。

如设计无要求,制冷管道(有色金属管道除外)油漆可参照下表。

制冷管道油漆注:镀锌钢管可不涂底漆。

(四)管道安装。

1 制冷系统的液体管道安装不应有局部向上凸起的弯曲现象以免形成气囊。

气体管道安装不应有局部向下凹的弯曲现象,以免形成液囊。

2 从液体干管引出支管,应从干管底部或侧面接出;从气体干管引出支管,应从干管上部或侧面接出。

3 管道成三通连接时,应将支管按制冷剂流向弯成弧形再进行焊接,见图(1);当支管与干管直径相同且管道内径小于50mm时,则需在干管的连接部位换上大一号管径的管段,再按以上规定进行焊接,见图(2)。

图三通连接4 不同管径的管道直线焊接时,应采用同心异径管。

5 紫铜管的连接宜采用承插口焊接,或套管式焊接;承口的扩口深度不应小于管径,扩口方向应迎介质流向。

铜管的连接及安装详见《铜管道安装工艺标准》。

6 紫铜管切口表面应平齐,不得有毛刺、凹凸等缺陷。

切口平面允许倾斜偏差为管子直径的1%。

7 紫铜管煨弯可用热弯或冷弯,椭圆率不应大于8%。

(五)阀门安装。

1 阀门安装位量、方向、高度应符合设计要求,不得反装。

2 安装带手柄的手动截止阀,手柄不得向下。

电磁阀、调节阀、热力膨胀阀、升降式止回阀等,均应向上竖直安装。

3 热力膨胀阀的感温包,应装于蒸发器末端的回气管上,应接触良好,绑扎紧密,并用隔热材料密封包扎,其厚度与管道绝热层相同。

4 安全阀安装前,应检查铅封情况、出厂合格证书和定压测试报告,不得随意拆启。

5 安全阀与设备之间若设关断阀门,在运转中必须处于全开位置,并予铅封。

(六)仪表安装。

1 所有测量仪表按设计要求均采用专用产品,并应有合格证书和有效的检测报告。

压力测量仪表须用标准压力表进行校正,温度测量仪表须用标准温度计校正并做好记录。

2 所有仪表应安装在光线良好、便于观察、不妨碍操作检修的地方。

3 压力继电器和温度继电器应装在不受振动的地方。

(七)系统吹污。

1 整个制冷系统是一个密封、清洁的系统,系统内不得有任何杂物,管道安装后必须采用洁净干燥的空气对整个系统进行吹污,将残存在系统内部的铁屑、焊渣、泥砂等杂物吹净。

2 吹污前应选择在系统的最低点设排污口,采用压力0.6MPa的干燥压缩空气或氮气进行吹扫;如系统较长,可采用几个排污口进行分段排污。

连续反复多次进行后用浅色布检查5min,无污物时为合格。

系统吹扫干净后,应将系统中阀门的阀芯拆下清洗干净。

(八)系统气密性试验。

1 系统内污物吹净后,应对整个系统(包括设备、阀件)进行气密性试验。

2 制冷剂为氨的系统,采用压缩空气进行试验。

制冷剂为氟利昂的系统,采用瓶装压缩氮气进行试验。

对于较大的制冷系统也可采用经干燥处理后的压缩空气充入系统进行试验。

3 检漏方法:用肥皂水对系统所有焊口及阀门、法兰等连接部件进行仔细涂抹检漏。

4 试验过程中如发现泄漏要做好标记,必须在泄压后进行检修,不得带压修补。

5 在试验压力下保持24h,前6h压力下降不大于0.03MPa,后18h除去因环境温度变化而引起的误差外,压力无变化为合格。

6 系统气密性试验压力见下表。

系统气密性试验压力(绝对压力MPa)注:低压系统:指自节流阀起,经蒸发器到压缩机吸入口的试验压力。

高压系统:指自压缩机排出口起,经冷凝器到节流阀止的试验压力。

(九)系统真空试验。

1 真空试验的剩余压力,氨系统不应高于8kPa,氟利昂系统不应高于5.3kPa,保持24h,氨系统压力以无变化为合格,氟利昂系统压力回升不大于0.53kPa为合格。

2 溴化锂吸收式制冷系统的气密性试验和真空试验应符合设备技术文件规定。

(十)系统充注制冷剂。

1 制冷系统充注制冷剂时,应将装有质量合格的制冷剂钢瓶在磅秤上称好重量,做好记录,用连接管与机组注液阀接通,利用系统内的真空度使制冷剂注入系统。

2 当氨系统加压力至0.1~0.2MPa时,用酚酞试纸对系统再次进行检漏。

氟利昂系统加压力至0.2 ~0.3MPa时,用卤素喷灯或卤素捡漏仪捡漏。

查明泄漏后应予以修复,无渗漏时再按技术文件规定继续充注制冷剂。

充注时应防止吸入空气和杂质,严禁用高于40℃的温水或其他方法对钢瓶加热。

3 当系统压力与钢瓶压力相同时,即可起动压缩机,加快充入速度,直至符合设备技术文件规定的制冷剂重量。

五、质量标准(一)主控项目。

1 燃油系统管道的位置和连接方法应符合设计与消防要求。

管道系统必须设置可靠的防静电接地装置,其管道法兰应采用镀锌螺栓连接或在法兰处用铜导线进行跨接,且接合良好。

检查数量:全数检查。

检查方法:按图纸核对、观察、查阅接地测试记录。

2 制冷系统管道、管件和阀门的安装应符合下列规定:(1)制冷系统的管道、管件和阀门的型号、材质及工作压力等必须符合设计要求,并应具有出厂合格证、质量证明书。

(2)法兰、螺纹等处的密封材料应与管内的介质性能相适应。

(3)制冷剂液体管不得向上装成“凸”形。

气体管道不得向下装成“凹”形(特殊回油管除外);液体支管引出时,必须从干管底部或侧面接出;气体支管引出时,必须从干管顶部或侧面接出;有两根以上的支管从干管引出时,连接部位应错开,间距不应小于2倍支管直径,且不小于200mm。

(4)制冷机与附属设备之间制冷剂管道的连接,其坡度与坡向应符合设计及设备技术文件要求。

当设计无规定时,应符合下表的规定。

制冷剂管道坡度、坡向(5)制冷系统投入运行前,应对安全阀进行调试校核,其开启和回座压力应符合设备技术文件的要求。

检查数量:按总数抽检20%且不得少于5件。

安全阀全数检查。

检查方法:核查合格证明文件、观察、水平仪测量、查阅调校记录。

3 燃气系统管道与机组的连接不得使用非金属软管。

燃气管道的吹扫和压力试验应为压缩空气或氮气,严禁用水。

当燃气供气管道压力大于0.005MPa时,焊缝的无损检测的执行标准应按设计规定。

当设计无规定,且采用超声波探伤时,应全数检测,以质量不低于Ⅱ级为合格。

检查数量:系统全数检查。

检查方法:观察检查、查阅探伤报告和试验记录。

4 氨制冷剂系统管道、附件、阀门及填料不得采用铜或铜合金材料(磷青铜除外),管内不得镀锌。

氨系统的管道焊缝应进行射线照相检验,抽检率为10%,以质量不低于III级为合格。

在不易进行射线照相检验操作的场合,可用超声波检验代替,以不低于Ⅱ级为合格。

检查数量:系统全数检查。

检查方法:观察检查、查阅探伤报告和试验记录。

5 输送乙二醇溶液的管道系统,不得使用内镀锌管道及配件。

检查数量:按系统的管段抽查20%,且不得少于5件。

检查方法:观察检查、查阅安装记录。

6 制冷管道系统应进行强度、气密性试验及真空试验,且必须合格。

检查数量:系统全数检查。

检查方法:旁站、观察检查和查阅试验记录。

(二)一般项目。

1 制冷系统管道、管件的安装应符合下列规定:(1)管道、管件的内外壁应清洁、干燥;铜管管道支吊架的型式、位置、间距及管道安装标高应符合设计要求,连接制冷机的吸、排气管道应设单独支架;管径小于等于20mm的铜管道,在阀门处应设置支架;管道上下平行敷设时,吸气管应在下方。

(2)制冷剂管道弯管的弯曲半径不应小于3.5D(管道直径),其最大外径与最小外径之差不应大于0.08D,且不应使用焊接弯管及皱褶弯管。

(3)制冷剂管道分支管应按介质流向弯成90°弧度与主管连接,不宜使用弯曲半径小于1.5D的压制弯管。

(4)铜管切口应平整,不得有毛刺、凹凸等缺陷,切口允许倾斜偏差为管径的1%,管口翻边后应保持同心,不得有开裂及皱褶,并应有良好的密封面。

(5)采用承插钎焊焊接连接的铜管,其插接深度应符合下表的规定,承插的扩口方向应迎介质流向。

当采用套接钎焊焊接连接时,其插接深度应不小于承插连接的规定。

采用对接焊缝组对管道的内壁应齐平,错边量不大于0.1倍壁厚,且不大于1mm 。

承插式焊接的铜管承口的扩口深度表(mm)(6)管道穿越墙体或楼板时,管道的支吊架和钢管的焊接应按《空调水系统管道安装工程》施工工艺执行。

检查数量:按Ⅱ方案。

检查方法:尺量、观察检查。

2 制冷系统阀门的安装应符合下列规定:(1)制冷剂阀门安装前应进行强度和严密性试验。

强度试验压力为阀门公称压力的1.5倍,时间不得少于5min;严密性试验压力为阀门公称压力的1.1倍,持续时间30s不漏为合格。

(2)阀体应清洁干燥、不得有锈蚀,安装位置、方向和高度应符合设计要求。

(3)水平管道上的阀门的手柄不应朝下;垂直管道上的阀门手柄应朝向便于操作的地方。

(4)自控阀门安装的位置应符合设计要求。

相关文档
最新文档
