监控录像有什么格式
监控录像有什么格式?
视频监控格式：CIF、4CIF、QCIF、D1
QCIF全称Quarter common intermediate format。
QCIF是常用的标准化图像格式。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
QCIF = 176×144像素。
CIF是常用的标准化图像格式（Common Intermediate Format）。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素
CIF格式具有如下特性：
1、电视图像的空间分辨率为家用录像系统Video Home System，VHS的分辨率，即
352×288。
2、使用非隔行扫描non-interlaced scan。
3、使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
4、使用1/2的PAL水平分辨率，即288线。
5、对亮度和两个色差信号Y、Cb和Cr分量分别进行编码，它们的取值范围同ITU-R
BT.601。
即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
目前监
控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1
（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用
CIF分辨率。
目前市场接受CIF分辨率。
经过研究发现一种更为有效的监控视频编
码分辨率（DCIF），其像素为528×384。
DCIF分辨率的是视频图像来历是将奇、
偶两个HALF D1，经反隔行变换，组成一个D1（720＊576），D1作边界处理，变
成4CIF（704×576），4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384.528
×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF（704＊288）区分，
我们称之为DOUBLE CIF，简称DCIF。
显然，DCIF在水平和垂直两个方向上，比
Half D1更加均衡。
数字化监控行业对数字监控产品提出两项要求：首先要求数据
量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰
度高，满足对细节的要求。
而DCIF分辨率在目前的软硬件平台上，能很好的满足
以上两项要求。
Half D1分辨率已被部分产品采用，用来解决CIF清晰度不够高和D1存储量高、价格高昂的缺点。
但由于他相对于CIF只是水平分辨率的提升，图像质量提高不是特别明显，但码流增加很大。
基于目前的视频压缩算法，DCIF分辨率比Half D1能更好解决CIF清晰度不够高和D1存储量高、价格高昂的缺点，用来解决CIF和4CIF，特别是在512Kbps码率之间，能获得稳定
的高质量图像，满足用户对较高图像质量的要求，为视频编码提供更好的选择。
CIF清晰度不够高和D1存储量高、价格高昂的缺点分辨率，静态回放分辨率理论上最高可达360TVline的图像质量，超过模拟监控中标准VHS磁带录像机280TVline的图像水平，达到公安部安防行业视频标准二级和三级项目的清晰度要求，满足绝大部分视频监控的要求。
D1是数字电视系统显示格式的标准，共分为以下5种规格：D1：480i格式（525i）：720×480（水平480线，隔行扫描），和NTSC模拟电视清晰度相同，行频为15.25kHz，相当于我们所说的4CIF（720×576）D2：480P格式（525p）：720×480（水平480线，逐行扫描），较D1隔行扫描要清晰不少，和逐行扫描DVD规格相同，行频为31.5kHz D3：1080i格式（1125i）：1920×1080（水平1080线，隔行扫描），高清放松采用最多的一种分辨率，分辨率为1920×1080i/60Hz，行频为33.75kHzD4：720p格式（750p）：1280×720（水平720线，逐行扫描），虽然分辨率较D3要低，但是因为逐行扫描，市面上更多人感觉相对于1080I（实际逐次540线）视觉效果更加清晰。
不过个人感觉来说，在最大分辨率达到1920×1080的情况下，D3要比D4感觉更加清晰，尤其是文字表现力上，分辨率为1280×720p/60Hz，行频为45kHz D5：1080p格式（1125p）：1920×1080（水平1080线，逐行扫描）国内主流的硬盘录像机采用两种分辨率：CIF和4CIF（D1），分为两种型号。
视频监控常见编码格式
视频监控常见的视频编码格式：CIF、QCIF、4CIF、D1、MPEG-4、H.264、M-JPEG等。
备注：1.NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率不一样而有所不同。
NTSC是National Television Standards Committee的缩写，意思是“（美国）国家电视标准委员会”。
NTSC负责开发一套美国标准电视广播传输和接收协议。
此外还有两套标准：逐行倒相（PAL）和顺序与存色彩电视系统（SECAM），用于世界上其他的国家。
NTSC标准从他们产生以来除了增加了色彩信号的新参数之外没有太大的变化。
NTSC信号是不能直接兼容于计算机系统的。
其标准主要应用于日本、美国，加拿大、墨西哥等等。
PAL是Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年制定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
NTSC电视标准：每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*480像素, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
场频为每秒60场，帧频为每秒30帧，扫描线为525行。
PAL电视标准：PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL 电视标准用于中国、欧洲等国家和地区，PAL制电视的供电频率为50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行，图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
2.目前监控行业中主要适用QCIF（176 x 144）、CIF（352 x 288）、HALF D1（704 x 288）、D1（704 x 576）等几种分辨率。
摄像机分辨率CIF、DCIF、D1格式的介绍讲解
高清和标清摄像机区别高清的发展必然趋势得到绝大多数安防界企业的认同，尤其是最近一两年，国内出现了一窝蜂大大小小的企业试图挤入百万高清领域，这些企业有原先的模拟摄像机厂家、传统"网络摄像机+视频服务器"厂商、DVR背景研发厂家，甚至还有非安防企业与非视频监控厂家。
什么是高清?高清是在广播电视领域首先被提出的，最早是由美国电影电视工程师协会(SMPTE)等权威机构制定相关标准。
视频监控领域同样也广泛沿用了广播电视的标准，将“高清”定义为720p(1280×720，逐行)、1080i(1920×1080，隔行)与1080p(1920×1080，逐行)三种标准形式。
高清对于视频监控来说并不是件容易做到的事情。
它涉及到监控系统的颇多环节，从前端摄像机到传输，再到记录存贮和显示设备，为了到达“高清”指标都需要做出相应调整，只要一个环节满足不了要求，就达不到系统的“高清”要求。
一些厂家在宣传高清时主要针对的是前端摄像设备，诚然，高清的视频效果首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。
但是，只能拍摄高清的图像是不够的，这些图像只有通过传输设备到达存储设备以及显示设备才有意义。
以传输设备为例，安防监控系统中采用的视频有线传输技术大致可以分为同轴基带传输、同轴调制传输、光缆传输、双绞线传输、IP网络传输等几种传输方式。
以上这几种传输方式各有利弊，但是目前应用较为普遍的是光缆传输和同轴电缆传输。
那在高清监控系统中这两种方式表现又如何呢?什么是标清?标清，英文为“Standard Definition”，是物理分辨率在720p以下的一种视频格式。
720p是指视频的垂直分辨率为720线逐行扫描。
具体的说，是指分辨率在400线左右的VCD、DVD、电视节目等“标清”视频格式，即标准清晰度。
而物理分辨率达到720p以上则称作为高清,(英文表述High Definition)简称HD。

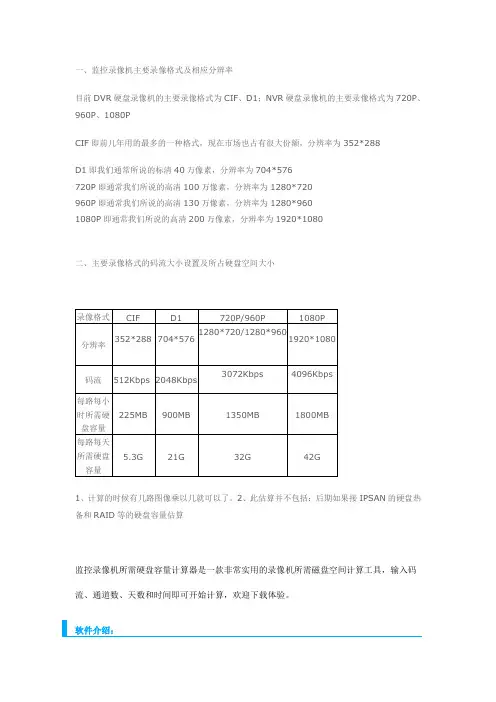

录像机CIF、D1、720P、960P、1080P分辨率及硬盘所占空间
一、监控录像机主要录像格式及相应分辨率目前DVR硬盘录像机的主要录像格式为CIF、D1；NVR硬盘录像机的主要录像格式为720P、960P、1080PCIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288D1即我们通常所说的标清40万像素，分辨率为704*576720P即通常我们所说的高清100万像素，分辨率为1280*720960P即通常我们所说的高清130万像素，分辨率为1280*9601080P即通常我们所说的高清200万像素，分辨率为1920*1080二、主要录像格式的码流大小设置及所占硬盘空间大小1、计算的时候有几路图像乘以几就可以了。
2、此估算并不包括：后期如果接IPSAN的硬盘热备和RAID等的硬盘容量估算监控录像机所需硬盘容量计算器是一款非常实用的录像机所需磁盘空间计算工具，输入码流、通道数、天数和时间即可开始计算，欢迎下载体验。
我们一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps。
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，硬盘录像机所需硬盘容量=316 GB。
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数每小时录像文件大小=码流大小÷8×3600÷1024 单位：MB/小时 1G = 1024M常见录像格式的码流大小：QCIF：256Kbps CIF：512Kbps DCIF：768KbpsHalf_D1：768Kbps 4CIF：1536Kbps Full_D1：2048Kbps 720P：3096Kbps1080P：10240Kbps一般CIF格式一路一小时 225MB，D1格式的一路一小时900MB，720P格式的一路一小时1360MB1080P格式的一路一小时4500MB录像硬盘容量与天数与压缩方式、分辨率、帧率、录像方式、画面质量、是否带音频等有关根据码率计算公式先计算单个通道每小时所需要的存储容量S1 , 单位MByte。

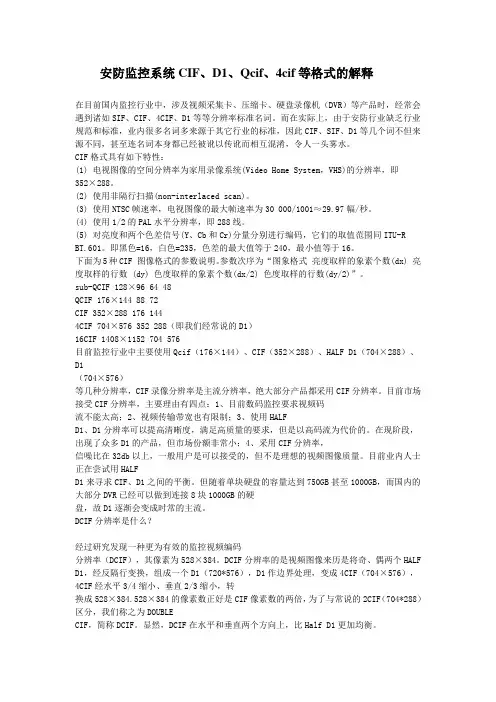

安防监控系统CIF、D1、Qcif、4cif等格式的解释
安防监控系统CIF、D1、Qcif、4cif等格式的解释在目前国内监控行业中，涉及视频采集卡、压缩卡、硬盘录像机（DVR）等产品时，经常会遇到诸如SIF、CIF、4CIF、D1等等分辨率标准名词。
而在实际上，由于安防行业缺乏行业规范和标准，业内很多名词多来源于其它行业的标准，因此CIF、SIF、D1等几个词不但来源不同，甚至连名词本身都已经被讹以传讹而相互混淆，令人一头雾水。
CIF格式具有如下特性：(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
(4) 使用1/2的PAL水平分辨率，即288线。
(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。
即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数 (dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF 128×96 64 48QCIF 176×144 88 72CIF 352×288 176 1444CIF 704×576 352 288（即我们经常说的D1）16CIF 1408×1152 704 576目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALFD1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。

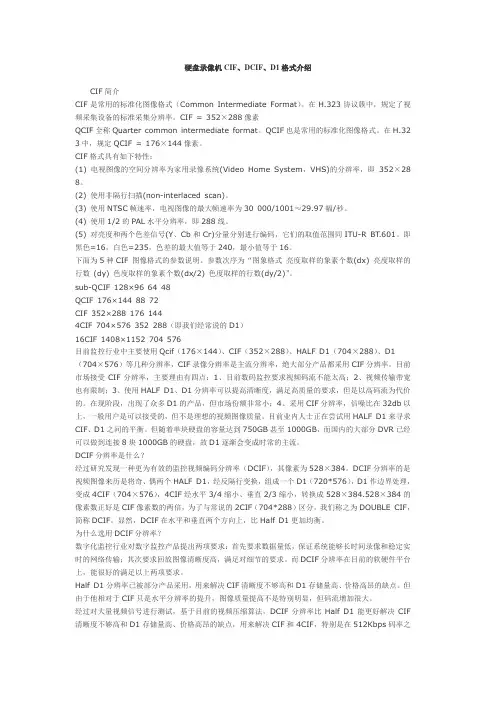

硬盘录像机CIF、DCIF、D1格式介绍
硬盘录像机CIF、DCIF、D1格式介绍CIF简介CIF是常用的标准化图像格式（Common Intermediate Format）。
在H.323协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素QCIF全称Quarter common intermediate format。
QCIF也是常用的标准化图像格式。
在H.32 3中，规定QCIF = 176×144像素。
CIF格式具有如下特性：(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×28 8。
(2) 使用非隔行扫描(non-interlaced scan)。
(3) 使用NTSC帧速率，电视图像的最大帧速率为30 000/1001≈29.97幅/秒。
(4) 使用1/2的PAL水平分辨率，即288线。
(5) 对亮度和两个色差信号(Y、Cb和Cr)分量分别进行编码，它们的取值范围同ITU-R BT.601。
即黑色=16，白色=235，色差的最大值等于240，最小值等于16。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数(dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF 128×96 64 48QCIF 176×144 88 72CIF 352×288 176 1444CIF 704×576 352 288（即我们经常说的D1）16CIF 1408×1152 704 576目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1 （704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
关于视频监控分辨率CIF
关于视频监控分辨率CIF、DCIF、D1格式的介绍关于视频监控分辨率CIF、DCIF、D1格式的介绍目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1（704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALF D1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。
在现阶段，出现了众多D1的产品，但市场份额非常小；4、采用CIF分辨率，信噪比在32db 以上，一般用户是可以接受的，但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB 甚至1000GB，而国内的大部分DVR已经可以做到连接8块1000GB的硬盘，故D1逐渐会变成时常的主流。
DCIF分辨率是什么？经过研究发现一种更为有效的监控视频编码分辨率（DCIF），其像素为528×384。
DCIF分辨率的是视频图像来历是将奇、偶两个HALF D1，经反隔行变换，组成一个D1（720*576），D1作边界处理，变成4CIF（704×576），4CIF经水平3/4缩小、垂直2/3缩小，转换成528×384.528×384的像素数正好是CIF像素数的两倍，为了与常说的2CIF（704*288）区分，我们称之为DOUBLE CIF，简称DCIF。
显然，DCIF在水平和垂直两个方向上，比Half D1更加均衡。
为什么选用DCIF分辨率？数字化监控行业对数字监控产品提出两项要求：首先要求数据量低，保证系统能够长时间录像和稳定实时的网络传输；其次要求回放图像清晰度高，满足对细节的要求。
监控视频格式分辨率流量大小间的关系
目前监控行业中主要使用Qcif（176×144）、CIF（352×288）、HALF D1（704×288）、D1 （704×576）等几种分辨率，CIF录像分辨率是主流分辨率，绝大部分产品都采用CIF 分辨率。
目前市场接受CIF分辨率，主要理由有四点：1、目前数码监控要求视频码流不能太高；2、视频传输带宽也有限制；3、使用HALF D1、D1分辨率可以提高清晰度，满足高质量的要求，但是以高码流为代价的。
在现阶段，出现了众多D1的产品，但市场份额非常小；4、采用CIF分辨率，信噪比在32db以上，一般用户是可以接受的，但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB甚至1000GB，而国内的大部分DVR已经可以做到连接8块1000GB的硬盘，故D1逐渐会变成时常的主流。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数(dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF128×96 64 48QCIF 176×144 88 72CIF 352×288 176 1444CIF 704×576 352 288（即我们经常说的D1）16CIF 1408×1152 704 576CIF格式具有如下特性：CIF是常用的标准化图像格式（Common Intermediate Format）。
在协议簇中，规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素。
(1) 电视图像的空间分辨率为家用录像系统(Video Home System，VHS)的分辨率，即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
视频监控常见编码格式
视频监控常见的视频编码格式：CIF、QCIF、4CIF、D1、MPEG-4、H.264、H.265、M-JPEG等。
备注：1.NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率不一样而有所不同。
NTSC是National Television Standards Committee的缩写，意思是“（美国）国家电视标准委员会”。
NTSC负责开发一套美国标准电视广播传输和接收协议。
此外还有两套标准：逐行倒相（PAL）和顺序与存色彩电视系统（SECAM），用于世界上其他的国家。
NTSC标准从他们产生以来除了增加了色彩信号的新参数之外没有太大的变化。
NTSC信号是不能直接兼容于计算机系统的。
其标准主要应用于日本、美国，加拿大、墨西哥等等。
PAL是Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年制定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
NTSC电视标准：每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*480像素, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
场频为每秒60场，帧频为每秒30帧，扫描线为525行。
PAL电视标准：PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL 电视标准用于中国、欧洲等国家和地区，PAL制电视的供电频率为50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行，图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
2.目前监控行业中主要适用QCIF（176 x 144）、CIF（352 x 288）、HALF D1（704 x 288）、D1（704 x 576）等几种分辨率。
摄像机分辨率CIF、DCIF、D1格式的介绍
高清和标清摄像机区别高清的发展必然趋势得到绝大多数安防界企业的认同，尤其是最近一两年，国内出现了一窝蜂大大小小的企业试图挤入百万高清领域，这些企业有原先的模拟摄像机厂家、传统"网络摄像机+视频服务器"厂商、DVR背景研发厂家，甚至还有非安防企业与非视频监控厂家。
什么是高清?高清是在广播电视领域首先被提出的，最早是由美国电影电视工程师协会(SMPTE)等权威机构制定相关标准。
视频监控领域同样也广泛沿用了广播电视的标准，将“高清”定义为720p(1280×720，逐行)、1080i(1920×1080，隔行)与1080p(1920×1080，逐行)三种标准形式。
高清对于视频监控来说并不是件容易做到的事情。
它涉及到监控系统的颇多环节，从前端摄像机到传输，再到记录存贮和显示设备，为了到达“高清”指标都需要做出相应调整，只要一个环节满足不了要求，就达不到系统的“高清”要求。
一些厂家在宣传高清时主要针对的是前端摄像设备，诚然，高清的视频效果首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。
但是，只能拍摄高清的图像是不够的，这些图像只有通过传输设备到达存储设备以及显示设备才有意义。
以传输设备为例，安防监控系统中采用的视频有线传输技术大致可以分为同轴基带传输、同轴调制传输、光缆传输、双绞线传输、IP网络传输等几种传输方式。
以上这几种传输方式各有利弊，但是目前应用较为普遍的是光缆传输和同轴电缆传输。
那在高清监控系统中这两种方式表现又如何呢?什么是标清?标清，英文为“Standa rd Defini tion”，是物理分辨率在720p以下的一种视频格式。
视频监控常见编码格式
视频监控常见的视频编码格式：CIF、QCIF、4CIF、D1、MPEG-4、H.264、H.265、M-JPEG等。
备注：1.NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率不一样而有所不同。
NTSC是National Television Standards Committee的缩写，意思是“（美国）国家电视标准委员会”。
NTSC负责开发一套美国标准电视广播传输和接收协议。
此外还有两套标准：逐行倒相（PAL）和顺序与存色彩电视系统（SECAM），用于世界上其他的国家。
NTSC标准从他们产生以来除了增加了色彩信号的新参数之外没有太大的变化。
NTSC信号是不能直接兼容于计算机系统的。
其标准主要应用于日本、美国，加拿大、墨西哥等等。
PAL是Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年制定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
NTSC电视标准：每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*480像素, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
场频为每秒60场，帧频为每秒30帧，扫描线为525行。
PAL电视标准：PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL 电视标准用于中国、欧洲等国家和地区，PAL制电视的供电频率为50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行，图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
2.目前监控行业中主要适用QCIF（176 x 144）、CIF（352 x 288）、HALF D1（704 x 288）、D1（704 x 576）等几种分辨率。
