微型计算机原理与接口技术第3次作业
微型计算机原理和接口技术第三章课后答案

微型计算机原理和接口技术第三章课后答案本文回答了微型计算机原理和接口技术第三章的课后题目,涵盖了数字逻辑电路、组合逻辑电路、时序逻辑电路和存储器等内容。
1. 数字逻辑电路1.1. 逻辑电路和数字逻辑电路的基本概念逻辑电路是由逻辑门(与门、或门、非门等)和触发器等基本逻辑元件组合而成的电路。
数字逻辑电路是逻辑电路在数字系统中的应用,主要用于实现数字信号的逻辑运算和信号的转换等功能。
1.2. 数字逻辑门电路的组合和简化数字逻辑电路中常见的逻辑门有与门(AND)、或门(OR)、非门(NOT)等。
这些逻辑门可以通过组合和简化来构造更复杂的逻辑电路,例如与非门(NAND)、或非门(NOR)等。
1.3. 数字逻辑电路的时序特性数字逻辑电路的时序特性主要包括延迟时间、上升时间和下降时间等。
延迟时间表示信号经过电路的传播所需的时间,上升时间和下降时间表示信号从一个逻辑状态到另一个逻辑状态所需的时间。
2. 组合逻辑电路2.1. 组合逻辑电路的定义和特点组合逻辑电路是由多个逻辑门组合而成的电路,输入信号直接决定输出信号,不涉及时钟信号和状态存储。
2.2. 组合逻辑电路的设计方法组合逻辑电路的设计方法主要有真值表法、卡诺图法和特征方程法。
真值表法通过列出输入输出的真值表来进行设计,卡诺图法通过画出卡诺图进行化简,特征方程法通过建立逻辑方程进行设计。
2.3. 组合逻辑电路的应用组合逻辑电路广泛应用于数字系统中,包括逻辑运算、数据选择、数据的编码和解码等功能。
3. 时序逻辑电路3.1. 时序逻辑电路的定义和特点时序逻辑电路是由触发器和组合逻辑电路组合而成的电路,通过时钟信号来控制触发器的状态转换。
时序逻辑电路具有状态存储的功能,可以实现存储和记忆功能。
3.2. 触发器和时序逻辑电路的设计方法触发器是时序逻辑电路的基本组件,常见的触发器包括SR 触发器、D触发器和JK触发器等。
时序逻辑电路的设计方法主要是通过状态转换图、状态转移表和重建方程等方法进行设计。
微机原理与接口技术第三章试题及答案

第三章3-1选择题1、MOVX A,@DPTR指令中源操作数的寻址方式是(B)(A)寄存器寻址(B)寄存器间接寻址(C)直接寻址(D)立即寻址2.ORG 0003HLJMP 2000HORG 000BHLJMP 3000H 当CPU响应外部中断0后,PC的值是(B)(A)0003H (B)2000H (C)000BH (D)3000H3.执行PUSH ACC指令,MCS-51完成的操作是(A)(A)SP+1 SP (ACC)(SP)(B)(ACC)(SP)SP-1 SP(B)(C)SP-1 SP (ACC)(SP) (D)(ACC)(SP)SP+1 SP4、LCALL指令操作码地址是2000H,执行完相子程序返回指令后,PC=(D)(C)2000H (B)2001H (C)2002H (D)2003H5、51执行完MOV A,#08H后,PSW的一位被置位(D)(A)(A)C (B)F0 (C)OV (D)P6、下面条指令将MCS-51的工作寄存器置成3区(B)(A)MOV PSW,#13H (B)MOV PSW,#18H(B)SETB PSW.4 CLR PSW.3 (d) SETB PSW.3 CLR PSW.47、执行MOVX A,DPTR指令时,MCS-51产生的控制信号是(C)(D)/PSEN (B)ALE (C)/RD (D)/WR8、MOV C,#00H的寻址方式是(A)(A)位寻址(B)直接寻址(C)立即寻址(D)寄存器寻址9、ORG 0000HAJMP 0040HORG 0040HMOV SP,#00H当执行完左边的程序后,PC的值是(C)(A)0040H (B)0041H (C)0042H (D)0043H10、对程序存储器的读操作,只能使用(D)(A)MOV指令(B)PUSH指令(C)MOVX指令(D)MOVC指令3-2判断题。
4.MCS-51的相对转移指令最大负跳距是127B。
《微型计算机原理与接口技术》(尹建华)习题答案

第一章2、156D = 10011100B = 9CH79D = 1001111B = 4FH0.675D = 0.1011B = 0.BH37.164D = 100101.0011B = 25.3H3、136D = 10001000B111010.111B = 3A.EH110010.11B = 62.6Q157Q = 06FH133Q = 910AE7.D2H = 101011100111.11010010B0.468D = 0.0111B4、无符号数:151符号数:-1058421BCD:976、+1原码= 00000001反码= 00000001补码= 00000001-1原码= 10000001反码= 11111110补码= 11111111+36原码= 00100100反码= 00100100补码= 00100100-36原码= 10100100反码= 11011011补码= 11011100-128原码= 1000000010000000反码= 111111*********补码= 100000007、⑴-128⑵-1⑶15⑷-868、⑴0 ~ 255⑵-127 ~ +127⑶-32767 ~ +3276811、34H + 89H无溢出0AFH+ 45H无溢出76H-0FEH无溢出第二章2、1MB,64KB3、不能4、4,1,时钟5、0FFFF0H寄存器名FRIPCSDSSSES指令队列其它寄存器复位状态0000H0000HFFFFH0000H0000H0000H清空0000H6、段基地址和偏移地址1230H:0045H1000H:2345H7、90000H ~ 9FFFFH11、等待周期:8086CPU与慢速的存储器和I/O设备交换信息时,为了防止丢失数据,在总线周期的和之间,插入一些必要的等待状态,用来给予必要的时间补偿。
在等待状态期间,总线上的信息保持不变,其他一些控制信号也都保持不变。
微机控制与接口技术形成性考核册答案

微机控制与接口技术形成性考核册答案第1次作业1. 计算机分那几类?各有什么特点?答:传统上分为三类:大型主机、小型机、微型机。
大型主机一般为高性能的并行处理系统,存储容量大,事物处理能力强,可为众多用户提供服务。
小型机具有一定的数据处理能力,提供一定用户规模的信息服务,作为部门的信息服务中心。
微型机一般指在办公室或家庭的桌面或可移动的计算系统,体积小、价格低、具有工业化标准体系结构,兼容性好。
2. 简述微处理器、微计算机及微计算机系统三个术语的内涵。
答:微处理器是微计算机系统的核心硬件部件,对系统的性能起决定性的影响。
微计算机包括微处理器、存储器、I/O接口电路及系统总线。
微计算机系统是在微计算机的基础上配上相应的外部设备和各种软件,形成一个完整的、独立的信息处理系统。
3.微处理器应包含的最基本功能部件是哪些?答:算术逻辑单元,寄存器阵列,控制器部件。
4.微计算机应包含的最基本功能部件是哪些?答:微处理器,内存储器,外围接口电路,系统总线。
5.8086是多少位的微处理器?为什么?答:8086是16位的微处理器,其内部数据通路为16位,对外的数据总线也是16位。
6.EU与BIU各自的功能是什么?如何协同工作?答:EU是执行部件,主要的功能是执行指令。
BIU是总线接口部件,与片外存储器及I/O接口电路传输数据。
EU经过BIU进行片外操作数的访问,BIU为EU提供将要执行的指令。
EU与BIU可分别独立工作,当EU不需BIU提供服务时,BIU可进行填充指令队列的操作。
第2次作业1.8086/8088与其前一代微处理器8085相比,内部操作有什么改进?答:8085为8位机,在执行指令过程中,取指令与执行执令都是串行的。
8086/8088由于内部有EU 和BIU两个功能部件,可重叠操作,提高了处理器的性能。
2.8086/8088微处理器内部有那些寄存器,它们的主要作用是什么?答:执行部件有8个16位寄存器,AX、BX、CX、DX、SP、BP、DI、SI。

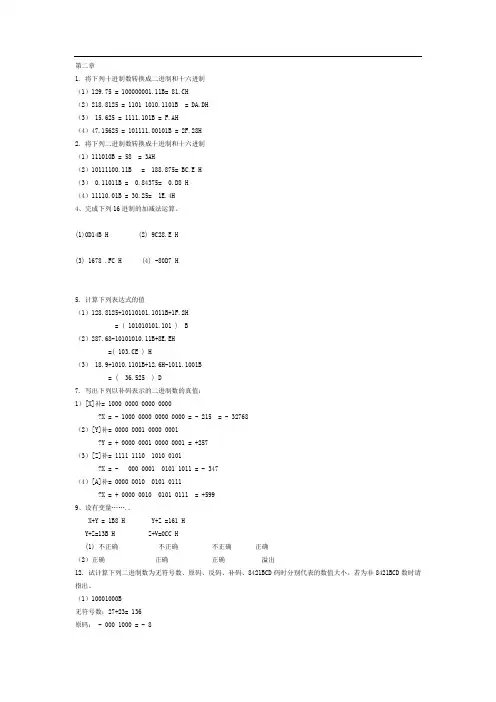

微型计算机原理及接口技术,王忠民,课后答案

第二章1. 将下列十进制数转换成二进制和十六进制(1)129.75 = 100000001.11B= 81.CH(2)218.8125 = 1101 1010.1101B = DA.DH(3) 15.625 = 1111.101B = F.AH(4)47.15625 = 101111.00101B = 2F.28H2. 将下列二进制数转换成十进制和十六进制(1)111010B = 58 = 3AH(2)10111100.11B = 188.875= BC.E H(3) 0.11011B = 0.84375= 0.D8 H(4)11110.01B = 30.25= 1E.4H4、完成下列16进制的加减法运算。
(1)0D14B H (2) 9C28.E H(3) 1678 .FC H (4) -80D7 H5. 计算下列表达式的值(1)128.8125+10110101.1011B+1F.2H= ( 101010101.101 ) B(2)287.68-10101010.11B+8E.EH=( 103.CE ) H(3) 18.9+1010.1101B+12.6H-1011.1001B= ( 36.525 ) D7. 写出下列以补码表示的二进制数的真值:1)[X]补= 1000 0000 0000 0000?X = - 1000 0000 0000 0000 = - 215 = - 32768(2)[Y]补= 0000 0001 0000 0001?Y = + 0000 0001 0000 0001 = +257(3)[Z]补= 1111 1110 1010 0101?X = - 000 0001 0101 1011 = - 347(4)[A]补= 0000 0010 0101 0111?X = + 0000 0010 0101 0111 = +5999、设有变量……..X+Y = 1B8 H Y+Z =161 HY+Z=13B H Z+V=0CC H(1) 不正确不正确不正确正确(2)正确正确正确溢出12. 试计算下列二进制数为无符号数、原码、反码、补码、8421BCD码时分别代表的数值大小。
《微机原理与接口技术》(第四版)周何琴课后习题答案

第1章绪论作业1. 将下列二进制数转换成十进制数。
(1)11001010B=202 (2)00111101B=61(3)01001101B=77 (4)10100100B=1643. 将下列十进制数分别转换为二进制数和十六进制数。
(2)76= 100 1100B =4CH(4)134= 1000 0110B =86H4. 求下列十进制数的BCD码(1)327=11 0010 0111(BCD码)(2)1256=1 0010 0101 0110(BCD码)6. 求出下列10进制数的原码、反码和补码(2)+85 (4)-85解:85=0101 0101B原码:+85= 0101 0101B -85= 1101 0101B反码:+85= 0101 0101B -85= 1010 1010B补码:+85= 0101 0101B -85= 1010 1011B10. 画出微型计算机的基本结构框图,说明各部分的主要功能是什么?解:微型计算机的基本结构框图如下:微处理器CPU:控制微处理器与存储器或I/O设备间的数据交换;进行算术和逻辑运算等操作;判定和控制程序流向。
微处理器主要完成:(1)指令控制:从存储器中取指令,指令译码;(2)数据加工:简单的算术逻辑运算;(3)操作控制:在微处理器和存储器或者I/O之间传送数据;(4)时间控制:程序流向控制。
存储器:用来存放数据和指令。
I/O接口:主机和外设间的桥梁,提供数据缓冲驱动、信号电平转换、信息转换、地址译码、定时控制等各种功能。
I/O设备:输入原始数据和程序,转换成计算机能识别的信息,送入存储器去等待处理。
输出运算结果。
总线:连接计算机系统中各功能部件的信息通道。
第2章 8086CPU作业2. 8086CPU内部由哪两部分组成?它们的大致是如何工作的?答:(1)8086CPU由指令执行部件EU和总线接口部件BIU两部分组成。
(2)① BIU先执行读存储器操作,从给定地址单元中取出指令,送到先进先出的指令队列中等待执行。
单片机微型计算机原理及接口技术课后习题答案3章

单片机微型计算机原理及接口技术课后习题答案3章3-1简述模型机的工作过程(就以书上举例,叙述过程,本题内容较多,明白道理即可,不需详细记住)计算机的指令执行过程分为读取指令→分析指令→执行指令→保存结果在进行计算前,应做如下工作:①用助记符号指令(汇编语言)编写程序(源程序)②用汇编软件(汇编程序)将源程序汇编成计算机能识别的机器语言程序③将数据和程序通过输入设备送入存储器中存放读取指令阶段(就以书上举例,理解过程即可):①CPU将程序计数器PC中的内容XXH送地址寄存器AR②程序计数器PC的内容自动加1,为取下一条指令做好准备③地址寄存器AR将XXH通过地址总线AB送至存储器地址译码器译码,选中XXH 单元。
④CPU发出“读”指令⑤所选中的XXH单元中的内容由存储器送至数据总线DB上⑥经数据总线DB,CPU将读出的XXH单元中的内容送至数据寄存器DR⑦数据寄存器DR将其送至指令寄存器IR,经过译码,CPU通过控制器发出执行该条指令的控制命令。
执行指令阶段(就以书上举例,理解过程即可)与读取类似(这里从略)3-2 STC15F2K60S2单片机的存储器分为哪几个空间?中断服务程序的入口地址分别是什么?32个通用寄存器各对应哪些RAM单元?STC15F2K60S2单片机的存储器分为四个空间,分别为程序Flash存储器,数据Flash 存储器,内部数据存储器和扩展数据存储器。
中断服务程序的入口地址分别为:0003H 外部中断0中断服务程序的入口地址000BH 定时/计数器0中断服务程序的入口地址0013H 外部中断1中断服务程序的入口地址001BH 定时/计数器1中断服务程序的入口地址0023H 串行通信口1中断服务程序的入口地址002BH ADC中断服务程序的入口地址0033H 低电压检测中断服务程序的入口地址003BH PCA中断服务程序的入口地址0043H 串行通信口2中断服务程序的入口地址004BH SPI中断服务程序的入口地址0053H 外部中断2中断服务程序的入口地址005BH 外部中断3中断服务程序的入口地址0063H 定时/计数器2中断服务程序的入口地址0083H 外部中断4中断服务程序的入口地址32个通用寄存器分为寄存器组0,1,2,3,每个组8个8位的工作寄存器(R0~R7),均存在于内部数据存储器的低128字节内,范围为00H-1FH寄存器组0 R0~R7对应00H-07H寄存器组1 R0~R7对应08H-0FH寄存器组2 R0~R7对应10H-17H寄存器组3 R0~R7对应18H-1FH3-3 位地址29H,61H,7FH,E0H,F1H,各对应哪些单元的哪些位?29H——RAM位寻址区字节地址25H,对应D1位61H——RAM位寻址区字节地址2CH,对应D1位7FH——RAM位寻址区字节地址2FH,对应D7位E0H——高128字节/特殊功能寄存器SFR区,寄存器ACC(字节地址E0H)的D0位;F1H——高128字节/SFR,寄存器B(字节地址F0H)的D1位。
北语 18秋《微型计算机原理及其接口技术》 作业1234

18秋《微型计算机原理及其接口技术》作业_1一、单选题 ( 每题4分, 共15道小题, 总分值60分 )1.8253芯片有()个端口地址。
A. 2B. 3C. 4D. 6答案:C 联系“文档贡献者”2.8086CPU一个最基本的总线周期由4个时钟周期(T1~T4)组成,在总线周期的T1状态主要完成传送信号。
A. 数据B. 地址C. 读控制D. 写控制答案:B3.CPU 可以对 8253 计数器执行读操作,其读到的是___。
A. 工作方式字B. 计数初值C. 计数执行部件D. 输出锁存器答案:D4.A. (A)B. (B)C. (C)D. (D)答案:B5.对于8255芯片的描述正确的是()。
A. A口只能输入,B口只能输出B. C口高4位只能输入,低4位只能输出C. C口高4位.低4位不能同时输入输出D. A,B,C口既可以输入,也可以输出答案:D6.8255芯片有()种基本工作方式。
A. 2B. 3C. 4D. 67.与十进制数56等值的二进制数是A. 111000B. 111001C. 101111D. 1101108.A. (A)B. (B)C. (C)D. (D)9.A. (A)B. (B)C. (C)D. (D)10.A. (A)B. (B)C. (C)D. (D)11.8255芯片有()数据端口。
A. 3个16位B. 3个8位C. 4个16位D. 4个8位12.下述中断,优先权级别最低的中断是___。
A. NMIB. INTRC. 单步中断D. INTn13.A. (A)B. (B)C. (C)D. (D)14.IN AL,n 指令中n是( )A. 8位二进制数B. 16位二进制数C. 8位或16位二进制数均可D. 用AL时是8位;用AX时是16位15.指令 MOV 0283H[BX][SI] , AX 中目标操作数的寻址方式为( )A. 寄存器寻址B. 基址变址相对寻址C. 基址寻址D. 变址寻址二、判断题 ( 每题4分, 共10道小题, 总分值40分 )1.DMA方式的I/O操作与程序查询式和中断控制式相比,用硬件控制代替了那里的软件控制,且无需经CPU传数,因此数据传送速度明显提高。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
微机原理与接口技术作业(三)
1.简述计算机与外设之间数据交换的方式。
2.设有一个输入设备,其数据端口地址为380H,状态端口为381H。
当状态标
志D0=1时,表明外设有一个字节的数据就绪。
请画出该设备和计算机总线接口的电路示意图(要求包括三总线及地址译码电路),并编写利用查询方式输入一个字节数据的程序片段。
3.设有一个字符输出设备,其数据端口和状态端口的地址均为80H。
在读取状
态时,读入字节的D7=0则表示该设备空闲,可以接收CPU输出的字符。
请画出该设备和计算机总线接口的电路示意图(要求包括三总线及地址译码电路),并编写利用查询方式输出字母“Z”的程序片段。
4.简单解释下列各概念:中断源、中断请求、中断响应、开关中断、中断返回、
中断识别、中断优先权、中断嵌套、中断处理、中断服务。
5.以可屏蔽中断为例,说明一次完整的中断过程主要包括哪些环节?
6.已知一个8254芯片的CLK0输入1.5MHz的时钟信号,其计数器0~2和控
制字端口的地址范围为204H~207H,请按要求完成8254的初始化代码程序段:
1)使OUT0产生300KHz的方波信号,请选择合适的工作方式及计数初值;
2)使计数器1工作在方式0,仅用8位二进制计数,计数初值为128;
3)使计数器2工作在方式2,计数初值为2F0H。
