第10章.水泥土搅拌桩
2.适用条件
① 水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉 土、饱和黄土、素填土、粘性土以及无流动地下水的饱和 松散砂土等地基。 ② 当地基土的天然含水量小于30％（黄土含水量小于25%）、 大于70％或地下水的pH值小于4时不宜采用干法。
③ 冬期施工时，应注意负温对处理效果的影响。
④ 湿法的加固深度不宜大于20m；干法不宜大于15m。 ⑤ 水泥土搅拌桩的桩径不应小于500mm。
10.3 水泥加固土的工程特性
三．相对密度：水泥的比重为3.1，比一般软土的2.65～ 2.75大，故水泥土的比重也比天然土稍大。一般水泥土 的相对密度比软土约增加0.7％～2.5％。 四．渗透系数：水泥土的渗透系数随水泥掺入比的增大和 养护龄期的增长而减小。水泥土减少了天然软土的水平 向渗透性，这对深基坑施工是有利的，可利用它作为防 渗帷幕；但对垂直向渗透性改善效果不明显。
10.3 水泥加固土的工程特性
10.3.2 水泥土的物理性质 一．含水量：水泥在硬凝过程中，由于水泥水化等反应， 使部分自由水以结晶水的形式固定下来。故水泥土的 含水量略低于原土样的含水量，水泥土的含水量比原 土样的含水量减少0.5%~7.0%,且随着水泥掺入比的增 加而减小。 二．重度：水泥土的重度与天然软土的重度相近。因此采 用深层搅拌法加固厚层软土地基时，其加固部分对下 部未加固部分不致产生过大的附加荷重，也不会发生 较大的附加沉降。
10.3 水泥加固土的工程特性
2. 龄期对强度的影响：水泥土强度随着龄期的增长而增 大，一般在龄期超过28天后仍有明显增加。 3. 水泥强度等级对强度的影响：水泥土的强度随水泥强 度等级的提高而增加水泥强度等级提高10个等级，水泥 土的强度增大约50%~90%,而水泥掺入比可减少。 4. 土样含水量对强度的影响 ：水泥土的无侧限抗压强度 fcu 随着土样含水量的降低而增大 。当土的含水量在50 ％～85％范围内变化时，含水量每降低10％，水泥土强 度可提高30％。 5. 土样中有机质含量对强度的影响：有机质含量少的水 泥土强度比有机质含量高的水泥土强度高得多。
四、水泥土的应用
1.支护结构
重力式支护结构；止水帷幕；SMW工法
2.地基加固 提高地基强度；控制沉降；防止液化
（一）、支护结构—水泥土墙
止水帷幕
SMW工法
承受荷载 与防渗挡 水结合起 来,使之成 为同时具 有受力与 抗渗两种 功能的支 护结构的 围 护 墙
导沟开挖
置放导轨
SMW钻拌
置放应力补强材（H型钢）
10.4 设计计算
10.4.2 水泥土搅拌桩的计算 一．柱状加固地基： 1. 单桩竖向承载力设计计算： 初步设计时：
n
Ra u p qsi li q p Ap
i 1
Ra fcu Ap
2. 复合地基的设计计算：
f spk
Ra m (1 m) f sk Ap
10.4 设计计算
（一）、施工机械 －主机
5 1
GZB-600
7
8 1
1 1 2 4
2 2
1
2 2 432源自23 1 32
1 3
1
4 2
6 5 3 3
2 4 2
2
（二）、施工工艺
一般的施工工艺流程（一次喷浆、二次搅拌） 就位 预搅下沉 （制备水泥浆） 提升喷浆搅拌 沉钻复搅
a) b) c) d) e) f)
应采用复合地基载荷试验和单桩载荷试验。 （2）载荷试验宜在成桩28d后进行。检验数量为总桩数的 0.5％～1％，且每项单体工程不应少于3点。
10.3 水泥加固土的工程特性
10.3.1 水泥土的室内配合比试验
一．试验目的：水泥品种、掺入量、水灰比、外掺剂对水 泥土的影响，龄期与强度的关系。 二．试验设备：土工试验仪器和砂浆混凝土试验仪器。
三．土样制备：风干土样、烘干土样、原装土样。
四．固化剂：水泥品种、水泥掺入比。 五．外掺剂:改善水泥土的性能和提高强度。 六．试件的制作和养护 七．试件的养护方法：标准养护，温度20±3°，湿度＞ 90% 八．物理力学性能试验
10.3 水泥加固土的工程特性
二．抗拉强度：水泥土的抗拉强度随抗压强度的增长而提 高。 三．抗剪强度：水泥土的抗剪强度随抗压强度的增加而提 高。 四．变形模量：是水泥土的应力与应变的比值，其与无侧 限抗压强度大致呈正比。 五．压缩系数和压缩模量：水泥土试件的压缩系数约为 （2.0~3.5）×10-5（KPa）-1，其相应的压缩模量 Es= （60~100）MPa。 10.3.4 水泥土抗冻性能：不低于-10℃，就可以进行冬季 施工。
重 复 提 升 搅 拌
10.5 质量检验
一、施工质量检验
（1）成桩7d后，采用浅部开挖桩头，目测检查搅拌的均匀
性，量测成桩直径。检查量为总桩数的5％。 （2）取芯检验 （3）截取桩段作抗压强度检验 （4）静载荷试验：28d龄期，每个场地不少于3点。
10.5 质量检验
二、竣工验收检测
（1）竖向承载水泥土搅拌桩地基竣工验收时，承载力检验
10.1 概述
⑥ 一般认为用水泥作加固料，对含有高岭石、多水高岭 石、蒙脱石等粘土矿物的软土加固效果较好；而对含 有伊利石、氯化物和水铝石英等矿物的粘性土以及有 机质含量高，pH值较低的粘性土加固效果较差。
3.独特优点
① 最大限度地利用了原土； ② 搅拌时施工，对原有建筑物影响很小； ③ 根据地基土的不同性质和工程要求，可以合理选择固 化剂的类型及其配方，设计灵活；
水泥土搅拌法
主要内容
一．概述
二．加固机理
三．水泥土的工程特性
四．设计计算
五．施工工艺 六．质量检验
10.1 概述
一、概
述
1.水泥上搅拌法的概念及分类
水泥上搅拌法是适用于加固饱和粘性土和粉土等地基的一 种方法，它是利用水泥（或石灰）等材料作为固化剂通过 特制的搅拌机械，就地将软土和固化剂（浆液或粉体）强
s s1 s2
s1计算方法：复合模量法；应力修正法；桩身压缩法。 s2计算方法：应力扩散法；等效实体法；MindlinGeddes方法。
10.4 设计计算
二．壁状加固地基：主要用于侧向支护工程，平面上组成 格栅形。优点：限制了格栅中软土的变形，也大大减 少了其竖向沉降；增加支护的整体刚度，保证复合地 基在横向力作用下共同工作。 原则上按重力式挡土墙设计，要进行抗滑、抗倾覆、抗 渗、抗隆起和整体滑动计算。P161-P164。 1. 土压力计算： 2. 抗倾覆验算： 3. 抗滑以计算： 4. 整体稳定计算：
10.3 水泥加固土的工程特性
6. 外掺剂对强度的影响：不同的外掺剂对水泥土强度有 着不同的影响，如掺入石膏、氯化钙、三乙醇胺等可提 高水泥土的早期强度，但强度增加的百分数随龄期的增 长而减小。一般早强剂可选用三乙醇胺、氯化钙、碳酸 钠或水玻璃等材料，其掺入量宜分别取水泥重量的 0.05%、2%、0.5%和2%；减水剂可选用木质素磺酸钙， 其掺入量宜取水泥重量的0.2%；石膏兼有缓凝和早强的 双重作用，其掺入量宜取水泥重量的2%。 7. 养护方法：养护方法对水泥土的强度影响主要表现在 养护环境的湿度和温度。养护方法对短龄期水泥土影响 较大。
10.4 设计计算
3. 块状：上部结构单位面积荷载大，不均匀下沉控制严格 的建筑物地基进行加固时可采用这种布桩形式。它是纵 横两个方向的相邻桩搭接而形成的。如在软土地区开挖 深基坑时，为防止坑底隆起也可采用块状加固形式。 三．加固范围的确定：可仅在上部结构基础范围内布桩。 四．水泥浆配合比及搅拌桩施工参数的确定：实验室试验 求得最佳配方，进行现场成桩工艺试验，比较不同桩长 与不同桩身强度的单桩承载力，确定桩土共同作用的复 合地基承载力。
10.4 设计计算
10.4.1 水泥土搅拌桩的设计 一．对地质勘察的要求：土质分析、水质分析。 二．加固形式的选择：搅拌桩可布置成柱状、壁状和块状 三种形式。
1. 柱状：每隔一定的距离打设一根搅拌桩，即成为柱状加 固形式。适合于单层工业厂房独立柱基础和多层房屋条 形基础下的地基加固。 2. 壁状：将相邻搅拌桩部分重叠搭接成壁状加固形式。适 用于深基坑开挖时的边坡加固以及建筑物长高比较大、 刚度较小、对不均匀沉降比较敏感的多层砖混结构房屋 条形基础下的地基加固。
施工完成SMW
（二）、地基加固
a)
b)
c)
d)
a)柱状布置；b) 壁状布置；c) 格栅状布置；d) 块状布置
10.5 施工工艺
水泥土搅拌法的施工步骤为： （1）搅拌机定位、调平； （2）预搅下沉至设计加固深度； （3）边喷浆（粉）、边搅拌提升直至预定的停浆（灰）面； （4）重复搅拌下沉至设计加固深度； （5）根据设计要求，喷浆（粉）或仅搅拌提升直至预定的 停浆（灰）面； （6）清洗机械； （7）移位。
根据设计要求的单桩承载力特征值Ra和复合地基承载 力特征值fspk计算搅拌桩的置换率m和总桩数n’：
f spk f sk m Ra f sk Ap
m A n Ap
'
10.4 设计计算
3. 水泥土搅拌桩的沉降验算：水泥土搅拌桩复合地基变形 s的计算，包括搅拌桩群体压缩变形s1和桩端下未知土 层的压缩变形s2之和：
制搅拌，使软土硬结成具有整体件、水稳性和一定强度的
水泥加固土—水泥土，从而提高地基土强度和增大变模。 根据施工方法的不同，它可分为水泥浆搅拌和粉体喷射搅
拌两种。前者是用水泥浆和地基土搅拌，后者是用粉体或
石灰和地基土搅拌。
10.1 概述
水泥土搅拌法分为深层搅拌法(简称湿法)和粉体喷搅法(简 称干法)。
10.1 概述
④ 搅拌时无振动、无污染、无噪音，可在市区内和密集建 筑群中施工； ⑤ 加固后土体的重度基本不变，不会产生附加沉降； ⑥ 与钢筋混凝土桩基相比，降低成本的幅度较大；
水泥土深层搅拌桩
水泥土深层搅拌桩
水泥土深层搅拌桩是一种基础处理技术，用于加固地基以支撑建筑物、桥梁和其他结构物。
它通过在土中搅拌旋转的钻头，将水泥浆混合到土中，形成一个混凝土柱。
这个柱可以承受建筑物的重量，并减少土体的沉降。
深层搅拌桩的直径一般在0.6米到1.5米之间，长度可达到30米以上。
它们可以在土、泥和沙等不同类型的土壤中使用，并能够适应高荷载条件。
在使用深层搅拌桩时，钻头旋转的速度和深度可以进行调整，以适应不同的土质。
在使用深层搅拌桩时，首先需要开挖一个直径较大的孔。
然后将钻头插入孔中，并启动旋转。
随着钻头旋转，水泥浆被混合到土中。
一旦钻头到达所需的深度，就停止旋转，并将钻头缓慢拔出。
在钻孔过程中，会不断灌入水泥浆，并根据需要进行调整，以确保混合物的品质。
深层搅拌桩是一种快速、高效的基础处理方法，可以大大减少建筑物的沉降和变形。
它也可以提高土壤的承载能力，从而可以在更坚实的基础上建造结构物。
- 1 -。
水泥土搅拌桩特点和适用范围
水泥土搅拌桩特点和适用范围水泥土搅拌法加固软土地基，具有如下的独特优点;（1）最大限度地利用了原土。
（2）搅拌时无振动、无噪声和无污染，可在密集建筑群中进行施工，对周围原有的建筑物及地下沟管影响很小。
（3）根据上部结构的需要，可灵活地采用柱状、壁状，格栅状和块状等平面布置加固型式。
〔4）与钢筋混凝土桩基相比。
可节约钢材并降低造价。
水泥土搅拌法最适用于加固各种成因的饱和软粘土。
水泥固化剂—般适用于正常固结的淤泥与淤泥质土（避免产生负摩擦力）、粘性土、粉土、素填土（包括冲填土）、饱和黄土、粉砂以及中粗砂、砂砾（当加固粗粒土时。
应注意有无明显的流动地下水，以防固化剂尚未硬结而被地下水冲洗掉;也要考虑到钻头阻力的增大而引起搅拌机钻进的困难）等地基的加固。
根据室内试验，一般认为用水泥作为固化剂，对含有高岭石、多水高岭石、蒙脱石等粘土矿物的软土加固效果较好;而对含有伊利石、氟化物和水铝石英等矿物的粘性土以及有机质含量高、pH 值较低的粘性土加固效果较差。
在粘较含量不足的情况下，可以添加粉煤灰。
而当粘土的塑性指数Ip大于25时，容易在搅拌头叶片上形成泥团，无法完成水泥土的拌和。
当pH值小于4时，掺人百分之几的石灰，通常pH值就会大于12。
当地基土的天然含水量小于30%时，在采用于法施工时、为保证水泥充分水化，宜在搅拌喷水泥于粉的同时，掺人一定量的水。
在某些地区的地下水中含有在大量硫酸盐（海水掺人地区}，因硫酸盐与水泥发生反应时对水泥土具有结晶性侵蚀，会出现开裂、崩解而丧失强度。
为此，应选用抗硫酸盐水泥，使水泥土中产生的结晶膨胀物质控制在--定的数量范围内，藉以提高水泥土的抗使蚀性能。
在我国北纬40'以南的冬季负温条件下，冰冻对水泥土的结构损害甚微。
在负温时。
由于水泥与粘土矿物的各种反应减弱，水泥土的强度增长缓慢（甚至停止）;但正温后，随着水混水化等反应的继续深入，水泥土的强度可接近标准强度。
水泥土搅拌桩培训
3.3 施工技术要点
水泥浆不得离析。制备好的水泥浆不得有离 析现象，停置时间不得超过规定时间。若停 置时间过长，不得使用。
水泥浆液搅拌均匀性。贮浆池内浆液应均匀， 输送时应确保其连续，喷浆搅拌时，若输浆 管道堵塞或爆裂，应及时组织处理，时间过 长应换浆。
3.3 施工技术要点
3.2.6 清洗。向集料斗中注入适量清水，启动灰浆泵， 清洗集料斗、全部管路及搅拌头。
3.2.7 移位。重复上述1～6步骤，再进行下一 根桩的施工。
由于搅拌桩顶部与上部结构的基础或承 台接触部分受力较大，因此还可以对桩顶 1．0m～1.5m范围内再增加一次输浆，以 提高其强度。要点（具体以施工技术交
底为准）。 水泥掺量
水泥掺入比（单位体积搅拌桩中水泥与土的重量比） 一般为12~17% 水灰比0.4~0.5。 外加剂
外加剂 碳酸钠 氯化钙 三乙醇胺 木质素磺酸钙 粉煤灰
作用 早强 早强 早强 减水、可泵 填充、早强
掺量（%） 0.2 ~ 0.4
3.2.3 制备水泥浆。待搅拌机下沉到一定深度后，开 始按设计的配合比制备水泥浆，在压浆前将水泥浆 倒入集料斗中。
3.2.4 提升喷浆搅拌。搅拌机下沉到设计深度后，开 启灰浆泵将水泥浆压入地基中，边喷浆、边旋转， 同时严格按照设计确定的提升速度提升搅拌机。
3.2.5 重复上下搅拌。深层搅拌机提升至设计加固深 度的顶面标高时，集料斗中的水泥浆应正好排空。 为了使软土和水泥浆搅拌均匀，可以再次将搅拌机 边旋转沉入土中，至设计加固深度后，再将搅拌机 边旋转边提升出地面。
2.4.3 检查水泥及外加剂的质量，桩位、搅拌机工 作性能及各种计量设备完好程度(主要是水泥浆流 量计和其他计量装置)，并报监理验收合格。
2.4.4深层搅拌机定位已经过技术复核，轴线定位 已经过监理人员验收。
水泥土搅拌桩原理及施工工艺
水泥土搅拌桩原理及施工工艺1、概述水泥土搅拌法是用于加固饱和粘性土地基的一种新方法。
它是利用水泥(或石灰）等材料作为固化剂，通过特制的搅拌机械，在地基深处就地将软土和固化剂(浆液或粉体）强制搅拌，由固化剂和软土间所产生的一系列物理-化学反应，使软土硬结成具有整体性、水稳定性和一定强度的水泥加固土，从而提高地基强度和增大变形模量。
根据施工方法的不同，水泥土搅拌法分为水泥浆搅拌和粉体喷射搅拌两种。
前者是用水泥浆和地基土搅拌，后者是用水泥粉或石灰粉和地基土搅拌。
水泥土搅拌法分为深层搅拌法(以下简称湿法)和粉体喷搅法(以下简称干法)。
水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水的饱和松散砂土等地基。
当地基土的天然含水量小于30％(黄土含水量小于25％)、大于70％或地下水的pH值小于4时不宜采用干法。
冬期施工时，应注意负温对处理效果的影响。
湿法的加固深度不宜大于20m；干法不宜大于15m。
水泥土搅拌桩的桩径不应小于500mm。
水泥加固土的室内试验表明，有些软土的加固效果较好，而有的不够理想。
一般认为含有高岭石、多水高岭石、蒙脱石等粘土矿物的软土加固效果较好，而含有伊里石、氯化物和水铝英石等矿物的粘性土以及有机质含量高、酸碱度(pH值)较低的粘性土的加固效果较差。
2、加固机理水泥加固土的物理化学反应过程与混凝土的硬化机理不同，混凝土的硬化主要是在粗填充料(比表面不大、活性很弱的介质）中进行水解和水化作用，所以凝结速度较快。
而在水泥加固土中，由于水泥掺量很小，水泥的水解和水化反应完全是在具有一定活性的介质─土的围绕下进行，所以水泥加固土的强度增长过程比混凝土为缓慢。
1.水泥的水解和水化反应普通硅酸盐水泥主要是氧化钙、二氧化硅、三氧化二铝、三氧化二铁及三氧化硫等组成，由这些不同的氧化物分别组成了不同的水泥矿物：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙、硫酸钙等. 用水泥加固软土时，水泥颗粒表面的矿物很快与软土中的水发生水解和水化反应，生成氢氧化钙、含水硅酸钙、含水铝酸钙及含水铁酸钙等化合物。
水泥土搅拌桩施工方案
水泥土搅拌桩施工方案
水泥土搅拌桩是一种常用的地基处理方法，常用于软土地基的加固和承台的支撑。
下面是一份水泥土搅拌桩施工方案。
1.施工前准备
（1）进行地质勘察，确定软土地基的强度和变形性质。
（2）制定施工方案，确定搅拌桩的孔径、深度、间距等参数。
（3）准备施工机械及工具，包括搅拌装置、挖掘机、测量仪
器等。
2.施工工艺
（1）在施工现场进行标志和测量，确定搅拌桩的位置和间距。
（2）用挖掘机先开挖搅拌桩孔，深度一般为设计要求的1.2倍，直径为设计要求的1.5倍。
（3）将搅拌机安装在挖掘机上，将其放入桩孔内，开始搅拌。
搅拌时间一般为3-5分钟，直至达到设计要求的强度。
（4）在搅拌的同时适量添加水泥和填充材料，以提高桩的稳
定性和承载能力。
（5）搅拌完成后，用摊铺机平整桩顶。
（6）桩顶施工完毕后，进行初步测量和检查，确保桩的质量
达到设计要求。
3.施工注意事项
（1）施工过程中要注意保证搅拌桩的直径和深度的准确性。
（2）搅拌桩中的水泥浆要充分搅拌均匀，确保桩的强度均匀。
（3）搅拌桩的间距和布置要符合设计要求，以保证整个地基
的承载能力均匀分布。
（4）施工现场应保持整洁，将挖掘出的土方及时清理，并及时处理搅拌桩施工中产生的废弃物。
（5）搅拌桩施工完成后，要进行必要的检测和检验，确保桩的质量和强度符合设计要求。
水泥土搅拌桩施工方案的编制旨在明确施工的步骤和要求，保证施工质量和进度。
施工过程中，应严格按照方案的要求进行施工，并及时解决施工中的各种问题和难题，确保工程的顺利进行。

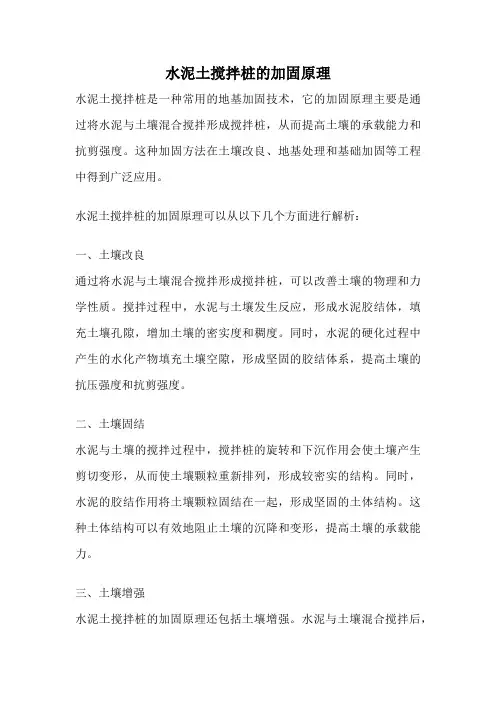

水泥土搅拌桩的加固原理
水泥土搅拌桩的加固原理水泥土搅拌桩是一种常用的地基加固技术，它的加固原理主要是通过将水泥与土壤混合搅拌形成搅拌桩，从而提高土壤的承载能力和抗剪强度。
这种加固方法在土壤改良、地基处理和基础加固等工程中得到广泛应用。
水泥土搅拌桩的加固原理可以从以下几个方面进行解析：一、土壤改良通过将水泥与土壤混合搅拌形成搅拌桩，可以改善土壤的物理和力学性质。
搅拌过程中，水泥与土壤发生反应，形成水泥胶结体，填充土壤孔隙，增加土壤的密实度和稠度。
同时，水泥的硬化过程中产生的水化产物填充土壤空隙，形成坚固的胶结体系，提高土壤的抗压强度和抗剪强度。
二、土壤固结水泥与土壤的搅拌过程中，搅拌桩的旋转和下沉作用会使土壤产生剪切变形，从而使土壤颗粒重新排列，形成较密实的结构。
同时，水泥的胶结作用将土壤颗粒固结在一起，形成坚固的土体结构。
这种土体结构可以有效地阻止土壤的沉降和变形，提高土壤的承载能力。
三、土壤增强水泥土搅拌桩的加固原理还包括土壤增强。
水泥与土壤混合搅拌后，水泥颗粒与土壤颗粒之间形成粘结，形成了复合材料。
这种复合材料具有较高的抗剪强度和抗压强度，可以有效地承担荷载，增强土壤的抗剪性能和承载能力。
同时，水泥的硬化过程中产生的水化产物填充土壤空隙，进一步增加了土壤的密实度和稠度，提高了土壤的抗剪强度和抗压强度。
四、土壤改性水泥土搅拌桩的加固原理还包括土壤改性。
水泥与土壤混合搅拌后，水泥的胶结作用可以改变土壤的物理和化学性质，提高土壤的稠度和强度。
水泥与土壤的混合还可以调节土壤的含水量和含盐量，改善土壤的工程性质。
通过水泥土搅拌桩的加固处理，可以有效地改善土壤的质量和性能，提高土壤的工程可靠性和耐久性。
水泥土搅拌桩的加固原理是通过将水泥与土壤混合搅拌形成搅拌桩，改善土壤的物理和力学性质，提高土壤的承载能力和抗剪强度。
这种加固方法在土壤改良、地基处理和基础加固等工程中具有广泛的应用前景。
通过水泥土搅拌桩的加固处理，可以有效地提高工程的安全性和稳定性，保障工程的长期使用。
水泥土搅拌桩施工工艺流程概括
水泥土搅拌桩施工工艺流程概括水泥土搅拌桩是一种常见的地基处理方法，广泛应用于建筑工程中。
它通过将水泥和土壤进行混合，形成一种混合物来加固地基。
本文将对水泥土搅拌桩施工工艺流程进行概括介绍。
第一步：前期准备在进行水泥土搅拌桩施工之前，首先需要进行一些前期准备工作。
这包括勘察、设计、方案制定和材料采购等工作。
勘察工作是为了了解工地的地质状况，包括地层情况、土壤性质等，从而为后续的施工工艺做出合理的设计和方案制定。
第二步：施工现场布置根据设计要求和方案制定，需要对施工现场进行布置，包括场地平整、安全设施设置等。
同时，还需要将所需的施工材料送到现场，包括水泥、骨料等。
第三步：钻孔钻孔是水泥土搅拌桩施工的关键步骤之一。
首先，根据设计要求，确定钻孔的位置和深度。
然后使用钻机进行钻孔作业。
钻孔的直径和深度根据具体情况而定，一般直径在0.4-1.2米之间，深度在10-30米之间。
第四步：注水泥在完成钻孔后，需要进行注水泥的工作。
将一定比例的水泥和水进行混合，形成泥浆。
然后使用注泥泵将泥浆送入钻孔中，填充钻孔，与周围的土壤进行混合。
第五步：搅拌在注入一定量的泥浆后，使用搅拌器进行搅拌。
搅拌器通常由刀片和搅拌头组成，可以通过旋转和上下移动的运动来混合泥浆和土壤。
搅拌时间和速度根据具体情况而定，一般为几分钟到几十分钟。
第六步：提升搅拌桩在搅拌完成后，需要使用搅拌桩提升器将搅拌桩提升到设计要求的高度。
在提升过程中，需要注意控制搅拌桩的竖直度和水平度，保证搅拌桩的整体性和稳定性。
第七步：后续处理完成搅拌桩的提升后，需要进行后续处理工作。
这包括桩头的修整、顶面平整和喷浆等工作。
根据实际需要，可以对搅拌桩进行进一步处理，如根据需要加固桩身、增加横向钢筋等。
第八步：验收和保养水泥土搅拌桩施工完成后，需要进行验收工作，包括质量验收和安全验收等。
对合格的搅拌桩进行保养，及时进行维护和修理，以保证搅拌桩的使用寿命和安全性。
综上所述，水泥土搅拌桩施工工艺流程包括前期准备、施工现场布置、钻孔、注水泥、搅拌、提升搅拌桩、后续处理、验收和保养等步骤。
水泥土搅拌桩施工方案
水泥土搅拌桩施工方案1. 引言水泥土搅拌桩是一种用于增加土壤稳定性、承载力和防止地震震害的基础工程技术。
本文档将详细介绍水泥土搅拌桩的施工方案，包括施工前准备、施工步骤和施工后处理等内容。
2. 施工前准备施工前的准备工作是确保水泥土搅拌桩施工的顺利进行和质量保证的重要环节。
以下是施工前准备的主要内容：2.1 设计方案在施工前，需要根据设计要求制定水泥土搅拌桩的施工方案。
施工方案应包括桩长、桩径、桩距、桩顶高程等设计参数，并按照相关规范和标准进行编制。
2.2 场地准备在进行水泥土搅拌桩施工前，需要对施工场地进行准备。
主要工作包括清理场地，清除障碍物和杂草，确保场地的平整和无阻碍。
2.3 设备准备施工前需要准备相应的设备和工具，包括搅拌机、水泥罐、钻机等。
这些设备应保持良好的工作状态，并进行必要的保养和检修。
2.4 材料准备水泥土搅拌桩施工所需的材料包括水泥、砂子、碎石等。
这些材料应按照施工方案的要求进行采购和储存，并保持良好的质量。
3. 施工步骤水泥土搅拌桩的施工步骤包括钻孔、注浆、振动搅拌等多个环节。
下面将详细介绍每个施工步骤的操作方法和注意事项：3.1 钻孔3.1.1 确定钻孔位置和深度，按照设计要求进行布置。
3.1.2 使用钻机进行钻孔，控制钻孔直径和垂直度。
3.1.3 定期检查钻孔质量，防止出现不合格情况。
3.2 注浆3.2.1 在钻孔完成后，将注浆管插入到孔底。
3.2.2 使用泵将水泥浆注入到钻孔中，并逐渐提升注浆管。
3.2.3 注浆过程中要控制注浆压力和流速，保证注浆均匀和充实。
3.3 振动搅拌3.3.1 在注浆完成后，将搅拌桩插入到钻孔中。
3.3.2 振动搅拌机通过振动和旋转的方式，将钻孔中的土壤与注浆充分混合和加固。
3.3.3 搅拌桩的插入速度和旋转速度应根据施工方案的要求进行控制。
4. 施工后处理水泥土搅拌桩施工完成后，需要进行相应的处理工作，以确保工程质量和安全。
下面是施工后处理的主要内容：4.1 检查验收施工完成后，应进行水泥土搅拌桩的检查验收工作。
《水泥土搅拌桩》课件
施工场地要求
适用于各类建筑工地、 桥梁工程和地铁工程等 不同施工场地。
工程要求
适用于土壤稳定性改良、 承载能力提升和地基基 础增强的工程。
水泥土搅拌桩施工质量要求
桩身垂直度
保证搅拌桩的垂直度， 以确保承载能力和力学 性能。
抗裂性能
确保搅拌桩具有良好的 抗裂性能，防止桩身在 使用过程中出现裂缝。
水泥土搅拌桩的应 用范围和案例
介绍了水泥土搅拌桩的 适用范围和应用案例， 如桥梁基础和建筑地基。
3
铺设钢筋和灌注混凝土
4
在桩孔中铺设钢筋，然后将混凝土
灌注至桩孔中，形成搅拌桩体。
பைடு நூலகம்
5
确定桩的位置
根据工程设计要求，在施工现场确 定水泥土搅拌桩的位置。
实施钻孔
使用钻机进行桩孔钻探，将土壤与 水泥按一定比例搅拌混合。
修整桩顶
修整搅拌桩顶部，使其符合设计要 求，保证施工质量。
水泥土搅拌桩的适用范围
土质要求
适用于建筑地基的加固和处理，改善土质，增强地基稳定性。
城市基础设施
水泥土搅拌桩可应用于城市基础设施的建设，如道路、地铁和水利工程。
总结
水泥土搅拌桩的特 点和优点
介绍了水泥土搅拌桩的 特点和优点，包括施工 安全、施工速度和环境 友好。
水泥土搅拌桩的施 工流程和质量要求
详细描述了水泥土搅拌 桩的施工流程和质量要 求，包括确定桩的位置、 铺设钢筋和修整桩顶。
水泥土搅拌桩能够稳定地基，减少施工风险和事故发生的可能性。
2 施工速度快
搅拌桩施工快捷高效，大大缩短了施工周期，提高了施工效率。
3 减少环境破坏
水泥土搅拌桩施工过程中，不需要挖掘大量土壤，减少了对环境的破坏。
水泥土搅拌桩的试验及
通过试验，确定水泥土搅拌桩的最佳配合比，提高桩体的强度和稳 定性。
优化施工工艺
通过试验，优化水泥土搅拌桩的施工工艺，提高施工效率和质量。
试验方法及原理
水泥土搅拌桩试验方法
01
采用室内试验和现场试验相结合的方法，Leabharlann 水泥土搅拌桩进行性能测试。
室内试验
02
在实验室条件下，对水泥土搅拌桩进行强度、变形等性能测试
水泥土搅拌桩的试验及
汇报人：文小库 2023-12-17
目录
• 水泥土搅拌桩试验概述 • 水泥土搅拌桩试件制备 • 水泥土搅拌桩性能测试 • 水泥土搅拌桩施工工艺研究 • 水泥土搅拌桩应用案例分析 • 水泥土搅拌桩未来发展趋势预
测
01
水泥土搅拌桩试验概述
试验目的和意义
验证水泥土搅拌桩的可行性
通过试验，验证水泥土搅拌桩在工程中的可行性，为实际工程提 供理论依据。
养护
成型后的试件在温度为20±2℃ ，相对湿度大于90%的条件下
养护24h后拆模
试件养护条件
标准养护
将试件放入温度为20±2℃，相对湿度大于90% 的养护室中养护
龄期
根据设计要求的龄期进行养护，一般为7d、 28d或90d
试验前处理
试验前需将试件表面清理干净，确保无杂物和水分
03
水泥土搅拌桩性能测试
海洋工程
随着海洋资源的开发和利用，水泥土搅拌桩在海 洋工程中的应用将逐渐增多，包括码头、防波堤 等工程。
特殊地质条件
针对特殊地质条件，如软土、淤泥等，水泥土搅 拌桩将发挥更大的作用，为工程提供稳定、可靠 的支撑。
政策法规影响预测
环保政策
随着环保政策的加强，水泥土搅拌桩施工将更加注重环保要求， 推动绿色施工技术和设备的研发和应用。
