喷雾干燥机技术参数、产品特点详细解释
喷雾干燥设备的组成及特点
喷雾干燥设备的组成及特点1. 引言喷雾干燥设备是一种常用的物料干燥设备，广泛应用于食品、化工、制药等行业。
它通过将液体物料雾化成微小颗粒，然后使颗粒与热空气充分接触，从而实现物料的快速干燥。
本文将介绍喷雾干燥设备的组成及特点，以便更好地了解该设备的工作原理和应用。
2. 组成喷雾干燥设备主要由以下几个组成部分构成：2.1 液体供给系统液体供给系统是喷雾干燥设备的关键组成部分，它负责将原料液体供给到喷雾器中。
该系统通常包括液体储罐、泵和管路等部分。
液体储罐用于存储原料液体，泵负责将液体从储罐中抽取并送入喷雾器中，管路则用于连接液体储罐、泵和喷雾器。
2.2 喷雾器喷雾器是喷雾干燥设备的核心组成部分，它将液体物料雾化成微小颗粒。
常见的喷雾器有压力喷雾器、旋转喷雾器和喷雾干燥塔等。
压力喷雾器通过高压将液体喷射出来，形成雾状颗粒；旋转喷雾器通过离心力将液体喷射出来，形成雾状颗粒；喷雾干燥塔则结合了压力喷雾器和旋转喷雾器的特点，能够实现更高效的干燥效果。
2.3 热风系统热风系统是喷雾干燥设备的另一个重要组成部分，它提供热空气用于干燥喷雾后的颗粒。
热风系统通常包括热风发生器、热风管路和热风调节装置等部分。
热风发生器负责产生高温热风，热风管路将热风输送到喷雾干燥塔中，热风调节装置则用于控制热风的温度和湿度，以满足不同物料的干燥需求。
2.4 干燥塔干燥塔是喷雾干燥设备的干燥室，它接收喷雾后的颗粒并与热风充分接触，实现物料的快速干燥。
干燥塔通常由筒体、进料口、出料口和排风系统等部分组成。
筒体是干燥塔的主体结构，进料口和出料口分别用于投入物料和收集干燥后的颗粒，排风系统则用于排出湿气和废气。
3. 特点喷雾干燥设备具有以下几个特点：3.1 快速干燥喷雾干燥设备能够将液体物料迅速雾化成微小颗粒，并与热风充分接触，从而实现快速干燥。
相比于传统的干燥方法，喷雾干燥设备具有更高的干燥效率和更短的干燥时间。
3.2 良好的颗粒性质喷雾干燥设备能够将液体物料均匀雾化成微小颗粒，颗粒大小可通过调节喷雾器和热风系统的参数进行控制。
LPG-50型高速离心喷雾干燥机技术说明
LPG-50型高速离心喷雾干燥机技术说明一、LPG-50型离心喷雾装置及相关附属设备技术方案说明A、需方提供的技术规格及要求（设计依据）：（1）物料名称（2）水分蒸发量 25㎏/h（3）产量：（4）产品初含水量（5）产品终含水量 5%以下（6）热风进口温度 120℃-200℃（7）热风出口温度 70-80℃（8）热源介质 0.4-0.6MPa的饱和蒸汽＋电补偿最高60℃需36KW（9）采用高速离心式喷雾干燥B、喷雾干燥系统及附属设备主要技术参数：（1）喷雾主塔外形尺寸直径X高度φ2.0m*5.3 m （2）装机总功率 47.0kw，含电加热功率36KW （3）加热方式 0.4-0.6MPa的饱和蒸汽＋电补偿最高60℃需36KW（4）进口温度120℃-200℃（5）出口温度 70℃～80℃，料温50℃以下（6）控制方式 PLC+触摸屏数显集中控制（7）气锤压缩空气耗量 0.15m3 /min左右（压力0.2MPa）（8）收料方式高效旋风除尘器（9）最大水分蒸发量 25kg/h（10）收料率≥99.9％（11）进风为30万级净化（12）进料配有搅拌罐（13）采用气动敲打装置有利于下料（14）材质：物料经过处为不锈钢316L制作，其余为不锈钢SUS304制作。
C、阐述常温空气经空气过滤器净化后，进入换热器中换热，换热器采用的是蒸汽及电加热器组合的形式。
从换热器中出来的热风温度为160-180℃，进高温高效空气过滤达到百级净化后送到热风管道，进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。
物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入布袋除尘器，后经引风机排出。
整个系统为全封闭式。
卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。
喷雾干燥设备综述
谢谢您的聆听！
电机控制
变频器
最高温度输入 220 ℃ 加热能力 2300 W
• 应用
• 化工：有催化剂、树脂、合成洗衣粉、油脂类、硫铵、染料、染 料中间体、白炭黑、石墨、磷铵等。 • 食品：氨基酸及类似物、调味料、蛋白质、淀粉、乳制品、咖啡 抽取物、鱼粉、肉精等。 • 制药：中成药、农药、抗生素、医药冲剂等。 • 陶瓷：氧化镁、瓷土、各种金属氧化物、白云石等。 • 喷雾造粒：各种肥体、氧化铝、陶瓷粉、制药、重金属超硬钢、 化肥、粒状洗衣粉、中成药。 • 喷雾冷却造粒：胺基脂肪酸、石蜡、甘油酸脂、牛脂等。 喷雾结晶、喷雾浓缩、喷雾反应等方面经常用到
喷雾干燥机的工作原理
• →
2
1
利用液体雾化后表面积增大而 加速蒸发干燥的原理 1.进样 2.随热风而雾化 3.液体冷凝 4.样品在旋风收集器沉降 5.样品收集
4
3
5
（2）喷雾干燥的特点 优点： §干燥过程非常迅速：5～40s;
料;
§干燥过程中液滴的温度低,产品质量较好,适于处理热敏性物 §产品具有良好的溶解性、流动性和分散性; §生产过程简化，操作控制方便; §制品纯度高; §容易改变操作条件，控制或调节产品的质量指标。
低熔点物料的热熔性粘壁
颗粒在干燥温度下熔融发粘,导致粘附在热壁 上。其产生的主要原因,是由于干燥物料的软 化点低于干燥温度,造成粘壁。
干粉表面粘附
喷雾干粉由于颗粒细小,比表面积大,在喷雾 塔这个有限的空间内运动,总有些颗粒碰到 器壁而粘附其上。干粉粘附程度与塔壁的 几何形状、粗糙程度、空气流速、静电力 等有关
缺点：
§设备比较复杂，一次性投资较大。热风温度较低时，干燥室 体积较庞大。 §喷雾干燥过程中废气夹带了一定的微粉，需要一套高效的分 离装置，结构复杂、费用较贵。 ， §因设备庞大，且卫生条件要求高，设备清理工作量大。 §设备的热效率不高，热消耗大，热效率一般约30％～40％， 动力消耗大。

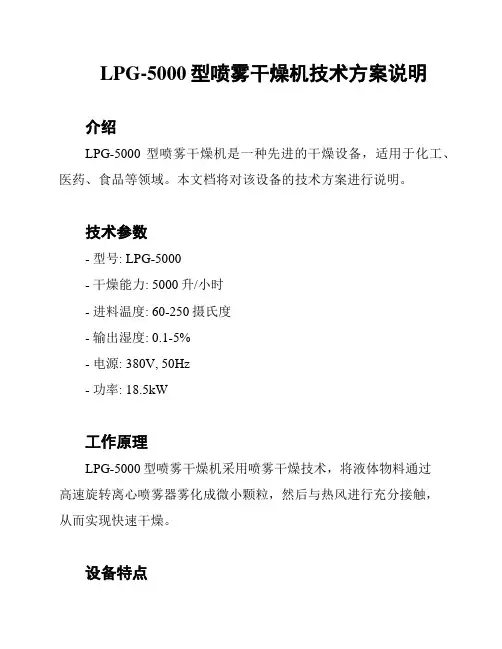

LPG-5000型喷雾干燥机技术方案说明
LPG-5000型喷雾干燥机技术方案说明
介绍
LPG-5000型喷雾干燥机是一种先进的干燥设备，适用于化工、医药、食品等领域。
本文档将对该设备的技术方案进行说明。
技术参数
- 型号: LPG-5000
- 干燥能力: 5000升/小时
- 进料温度: 60-250摄氏度
- 输出湿度: 0.1-5%
- 电源: 380V, 50Hz
- 功率: 18.5kW
工作原理
LPG-5000型喷雾干燥机采用喷雾干燥技术，将液体物料通过
高速旋转离心喷雾器雾化成微小颗粒，然后与热风进行充分接触，
从而实现快速干燥。
设备特点
- 高效高速：喷雾干燥过程高速进行，干燥时间短，效率高。
- 干燥温度可调：可根据物料的需要进行温度调节，适用于各
种不同的物料。
- 高质量产品：通过优化设计，干燥后的产品颗粒均匀度好，
质量稳定可靠。
- 自动控制：设备配备先进的自动控制系统，可实现温度、湿
度等参数的精确控制。
- 操作简便：人机界面友好，操作简单方便，无需专门的培训。
应用领域
LPG-5000型喷雾干燥机广泛应用于以下领域：
- 化工行业：可干燥各种化工原料、颜料等。
- 医药行业：可干燥药物、草药提取物等。
- 食品行业：可干燥乳制品、果汁等食品原料。
售后服务
公司提供专业的售后服务团队，及时响应客户需求，解决设备
使用过程中遇到的问题。
以上是LPG-5000型喷雾干燥机技术方案的简要说明。
如需了解更多详细信息或购买该设备，请与我们联系。
喷雾干燥工作原理及特点
◆工作原理及特点喷雾干燥制粒机（一步制粒设备），是一种将喷雾干燥技术与流化床制粒技术结合为一体的新型中成药，西药制粒设备。
该设备集混合、喷雾干燥、制粒、颗粒包衣多功能于一体；可生产出微辅料，少剂量、无糖或低糖的中成药产品；颗粒速溶，冲剂易于溶出，片剂易于崩解，符合“GMP”要求。
在制粒速、颗粒质量及自动化水平等多方面，向国际先进水平又迈出了重要一步。
◆主要用途食品行业：砂糖、可可、咖啡、香料、奶粉、调味品等。
制药工业：中药浸膏、片剂颗粒、胶囊剂颗粒、低糖或无糖的中成药颗粒。
其他行业：农药、饲料、化肥、颜料、染料等。
◆工作原理及特点喷雾干燥制粒机（一步制粒设备），是一种将喷雾干燥技术与流化床制粒技术结合为一体的新型中成药，西药制粒设备。
该设备集混合、喷雾干燥、制粒、颗粒包衣多功能于一体；可生产出微辅料，少剂量、无糖或低糖的中成药产品；颗粒速溶，冲剂易于溶出，片剂易于崩解，符合“GMP”要求。
在制粒速、颗粒质量及自动化水平等多方面，向国际先进水平又迈出了重要一步。
◆主要用途食品行业：砂糖、可可、咖啡、香料、奶粉、调味品等。
制药工业：中药浸膏、片剂颗粒、胶囊剂颗粒、低糖或无糖的中成药颗粒。
其他行业：农药、饲料、化肥、颜料、染料等载体喷雾流化干燥器工作原理发布时间：2007年10月24日Audo look6.0下载惰性载体喷雾流化干燥器的典型结构如图所示，料液（溶液、悬浮液、提取液、糊状物）经雾化器均匀地喷洒到呈流化状态的惰性粒子上，惰性粒子在分布板上方，受穿过分布板热空气的冲击而流化。
热空气在使惰性粒子流化的同时，也将热传递给粒子。
当料液喷洒到粒子表面时，接受粒子的热量（由内向外）和热空气的热量（由外向内）使水分迅速蒸发，物料在粒子表面形成薄壳。
物料由弹缩性变为弹脆性，由于粒子的剧烈运动产生碰撞和摩擦，使已干燥的物料从粒子表面脱落，并被研磨成细粉，呈分散状态随尾气带出由气固分离装置收集。
大体可以分为三个阶段，即料液涂布于惰性粒子表面，水分受热气化物料干燥，干物料脱落。
喷雾干燥技术总结
喷雾干燥技术总结引言喷雾干燥技术是一种广泛应用于化工、食品、制药等多个领域的干燥方法。
其通过将液体喷雾成微小颗粒，使其与热空气充分接触并迅速蒸发，实现物料的快速干燥。
本文将对喷雾干燥技术的原理、特点以及应用进行总结。
喷雾干燥技术原理喷雾干燥技术基于两个主要原理：蒸发和传热。
在喷雾干燥过程中，液体物料被喷雾成微小颗粒，其大量表面积与热空气接触，从而在短时间内实现液体的快速蒸发。
在蒸发的同时，热空气中的热量传递给物料颗粒，使其温度升高，促进蒸发过程。
喷雾干燥技术特点1.高效性：喷雾干燥技术能够实现物料的快速干燥，处理容量大，生产效率高。
2.可控性：通过调节不同参数，如喷雾速度、喷雾角度、进风温度等，可以精确控制喷雾干燥过程中的温度、湿度等参数，满足不同物料的需求。
3.适应性强：喷雾干燥技术适用于各种物料，包括液体、悬浮液、乳液等，具有广泛的应用范围。
4.产品品质高：喷雾干燥技术可以实现物料的均匀干燥，避免了温度过高或过低而引起的物料品质问题。
5.设备结构简单：喷雾干燥设备结构简单、易于操作、维护成本低。
喷雾干燥技术应用化工领域在化工领域，喷雾干燥技术被广泛应用于涂料、染料、颜料等物料的干燥过程。
通过喷雾干燥技术可以实现液体颗粒的瞬时蒸发，避免了传统干燥方法中可能出现的颗粒团聚和结壳问题。
食品加工领域在食品加工领域，喷雾干燥技术常用于乳制品、水果粉末、咖啡粉等食品的干燥过程。
喷雾干燥技术可以保持食品原有的营养成分、香味和颜色，并保持食品颗粒的均匀性，提高产品质量。
制药领域在制药领域，喷雾干燥技术被广泛应用于制造颗粒药物、药物包衣等工艺过程中。
通过喷雾干燥技术可以实现药物的快速干燥，并保持药物颗粒的均匀性和稳定性，提高药物的吸收率和生物利用度。
喷雾干燥技术的发展趋势随着科技的不断进步，喷雾干燥技术也得到了不断的发展和改进。
未来，喷雾干燥技术的发展趋势主要包括以下几个方面： 1. 提高干燥效率：通过改进喷雾器的结构和喷雾参数的调节，提高干燥效率，缩短干燥时间。
压力喷雾干燥塔技术参数
压力喷雾干燥塔技术参数压力喷雾干燥塔，这个名字听起来有点高大上，其实它就像是一位厨房里的“大厨”，把液体原料变成粉末，简直是个神奇的机器。
想象一下，你的饮料、汤料，甚至是某些调料，都是通过它的“手艺”变得轻盈而便于存储的。
这种技术在食品、药品和化工领域都大显身手，像是个万能的“变形金刚”。
嘿，不说你可能不信，这个设备的工作原理简单又有趣。
喷雾、热空气、然后就成了粉末，简直是“瞬间移动”的感觉。
那种从液体到粉末的过程，简直就是物理界的魔法！要说这压力喷雾干燥塔的技术参数，那可真不少。
比如它的进料温度，通常在80度到200度之间，这个温度得掌控得当，太高了，原料可就焦了，太低了，又干不透，真是个微妙的平衡艺术。
再说说它的喷雾粒径，通常在20到100微米之间，想要的细腻程度完全看你怎么调。
你可能会问，这些细节有啥用呢？嘿，细节决定成败呀！粒径大小决定了粉末的溶解性、流动性和干燥速度，简直是“千里之行，始于足下”！说到压力喷雾干燥塔的材料，这玩意儿得用好材料，才能对得起它的名声。
一般都是不锈钢，耐高温、耐腐蚀，真是个抗打的小强。
再加上它的设计，得考虑到气流的方向和速度，这样才能保证原料均匀受热，像是给每个小颗粒都上了一课，不能让它们落单。
想想看，这就像是在组织一场盛大的舞会，每个舞者都得保持节奏，才能跳出美妙的舞姿！还有一点不得不提，那就是能耗问题。
哎呀，谁的钱包都不想被“榨干”。
压力喷雾干燥塔在这方面可是经过“精打细算”的。
它会利用热能回收技术，尽量降低能耗，真是个节能小能手。
你可能在想，干燥塔能节省多少电呢？可不止一两毛，长期使用下来的确能为企业省下一笔可观的费用，真是一举多得呀！操作这台机器可不是随便的事。
需要有经验的操作者，得懂得如何调节参数，像调音师一样，才能调出最佳效果。
如果出现问题，那可得小心翼翼，别让原料跑了，损失可就大了。
可能还得请维修师傅来“出诊”，毕竟，机器总有个小毛病，得好好呵护。
喷雾干燥机几种干燥方式的工作原理特点 喷雾干燥如何操作
喷雾干燥机几种干燥方式的工作原理特点喷雾干燥如何操作喷雾干燥是系统化技术应用于物料干燥的一种方法。
于干燥室中将物料经雾化后，在与热空气的接触中，水分快速汽化，即得到干燥产品。
该法能直接使溶液、乳浊液、悬浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。
通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。
喷雾干燥机造粒方式紧要有压力式、离心式、气流式；（1）压力式喷雾干燥法：①原理：利用高压泵，以70～200大气压的压力，将物料通过雾化器（喷枪），聚化成10～200的雾状微粒与热空气直接接触，进行热交换，短时间完成干燥。
②压力喷雾微粒装扮置：具有使液流产生旋转的导沟，紧要有两种，一种是导沟轴线垂直于喷嘴轴线，不与之相交；另一种是导沟轴线与水平成确定角度。
其目的都是：设法加添喷雾时溶液的湍流度。
（2）离心式喷雾干燥法：①原理：利用水平方向作高速旋转的圆盘予以溶液以离心力，使其以高速甩出，形成薄膜、细丝或液滴，由于空气的摩擦、阻拦、撕裂的作用，随圆盘旋转产生的切向加速度与离心力产生的径向加速度，结果以一合速度在圆盘上运动，其轨迹为一螺旋形，液体沿着此螺旋线自圆盘上抛出后，就分散成很微小的液滴以平均速度沿着圆盘切径方向运动，同时液滴又受到地心吸力而下落，由于喷洒出的微粒大小不同。
因而它们飞行距离也就不同，因此在不同的距离落下的微粒形成一个以转轴中心对称的圆柱体。
②获得较均匀液滴的要求：a.削减圆盘旋转时的震动 b.进入圆盘液体数量在单位时间内保持恒定c.圆盘表面平整光滑d.圆盘的圆周速率不宜过小，rmin=60m/s,乳（100—160m/s）若60m/s，喷雾液滴不均匀，喷距相像紧要由一群液滴及沉向盘近处的一群细液滴构成，并随转速增高而减小。
③离心喷雾器的结构:要求：润湿周边长，能使溶液达到高转速，喷雾均匀，结构坚固、质轻、简单、无死角、易拆洗、有较大生产率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷雾干燥机为连续式常压干燥器的一种。
用特殊设备将液料喷成雾状，使其与热空气接触而被干燥。
用于干燥有些热敏性的液体、悬浮液和粘滞液体，如牛奶、蛋、单宁和药物等。
也用于干燥燃料、中间体、肥皂粉和无机盐等。
喷雾干燥机产品特点
喷雾干燥机干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95%-98%的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。
生产过程简化，操作控制方便。
对于含湿量40—60%(特殊物料可达90%)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。
对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。
适用于对热敏感性物的干燥如生物制品、生物农药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。
料量可通过进料泵调节，最小
整个喷雾干燥过程都是在玻璃器皿中进行，操作人员可清楚看到，如有问题可及时调整。
玻璃器皿内壁都经抗静电处理，故在一般干燥情况下干粉不会粘到内壁上。
对于某些药品的喷雾干燥，为达无菌的目的，可在使用前用高温热空气消毒，空气进口设置过滤器，以保持空气的洁净。
干燥后的成品干粉，其颗粒度较均匀、一致90%以上的干粉在同一颗粒度范围。
本机设有喷咀清洁器(通针)，在喷咀被堵塞时，会自动清除。
热风温度及流量均有液晶显示。
所有采用的各项参数均有液晶显示。
喷雾干燥机分类工作原理
空气经过滤和加热，进入喷雾干燥机顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。
料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。
成品连续地由干燥塔底部和旋风分离器中输出，废气由引风机排空。
喷雾干燥机技术参数：
1、最大干燥能力：1.0Kg水/小时；干燥时间：1.0—1.5秒；最大空气流量：35m3/h。
2、最大压缩空气流量：3000L/h(标准状态)；
3、最高温度：220℃；加热控温精度：±2℃。
4、hLED数字显示：进口处温度；出口处温度；抽风机风量；蠕动泵转速。
5、喷咀孔径：0.7毫米；电源电压：220V/50Hz±10%；电流：14A；功率：2900W。
