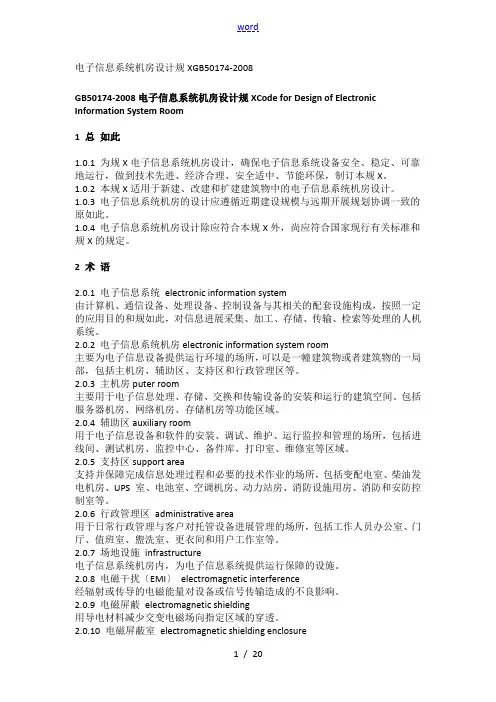

电子信息系统机房设计要求规范GB50174

电子信息系统机房设计规XGB50174-2008GB50174-2008电子信息系统机房设计规XCode for Design of Electronic Information System Room1 总如此1.0.1 为规X电子信息系统机房设计,确保电子信息系统设备安全、稳定、可靠地运行,做到技术先进、经济合理、安全适中、节能环保,制订本规X。
1.0.2 本规X适用于新建、改建和扩建建筑物中的电子信息系统机房设计。
1.0.3 电子信息系统机房的设计应遵循近期建设规模与远期开展规划协调一致的原如此。
1.0.4 电子信息系统机房设计除应符合本规X外,尚应符合国家现行有关标准和规X的规定。
2 术语2.0.1 电子信息系统electronic information system由计算机、通信设备、处理设备、控制设备与其相关的配套设施构成,按照一定的应用目的和规如此,对信息进展采集、加工、存储、传输、检索等处理的人机系统。
2.0.2 电子信息系统机房electronic information system room主要为电子信息设备提供运行环境的场所,可以是一幢建筑物或者建筑物的一局部,包括主机房、辅助区、支持区和行政管理区等。
2.0.3 主机房puter room主要用于电子信息处理、存储、交换和传输设备的安装和运行的建筑空间。
包括服务器机房、网络机房、存储机房等功能区域。
2.0.4 辅助区auxiliary room用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所,包括进线间、测试机房、监控中心、备件库、打印室、维修室等区域。
2.0.5 支持区support area支持并保障完成信息处理过程和必要的技术作业的场所,包括变配电室、柴油发电机房、UPS 室、电池室、空调机房、动力站房、消防设施用房、消防和安防控制室等。
2.0.6 行政管理区administrative area用于日常行政管理与客户对托管设备进展管理的场所,包括工作人员办公室、门厅、值班室、盥洗室、更衣间和用户工作室等。
某办公楼机房制冷机组冷冻水循环控制系统设计

腾达大厦制冷机组冷冻水循环控制系统设计1.1 设计目标及工程概况(1)设计题目腾达大厦制冷机组冷冻水循环控制系统设计(2)工程概况腾达大厦总建筑面积84260.95㎡。
本设计的制冷站设在底层地下四层冷冻机房内。
冷冻水出水温度7℃,回水温度12℃。
1.2北京室外气象参数1.3冷负荷本建筑物的总建筑面积为84260.95㎡,根据《空气调节技术》书中《国内部分建筑空调冷负荷指标的统计值》查的:办公楼的冷负荷指标(W /㎡):90-120 W /㎡。
冷负荷计算是空调设计及空调设备选型的主要依据;夏季冷负荷采用冷负荷系数法计算,求出每个房间的逐时值。
《国内部分建筑空调冷负荷指标的统计值》中注明:当建筑物的总建筑面积在小于5000㎡取上限值,大于10000㎡时,取下限值。
按建筑空调冷负荷指标确定的冷负荷即是制冷剂容量,不必再加系数。
由于本建筑物的总建筑面积为84260.95㎡,所以,在此我们选用90 W /㎡。
夏季室外气象参数 夏季空调室外计算 34.8℃ 夏季空调室外计算 27℃ 夏季空调室外平均风速 2.8m/s 夏季大气压力 997.3hPa则:本设计用户的空调冷负荷:Q=937W。
3 冷却水系统介绍冷却水系统的作用是将从制冷机吸取的热量散发出去,它主要有冷却塔、冷却水泵、水处理设备和冷水机组冷凝器等设备及管道组成。
冷却水系统:3.1冷却塔型号、台数的介绍冷却塔的作用是为从制冷机吸收出来的冷却水降温,使得冷却水可以循环使用,它有逆流式、横流式、喷射式和蒸发式等四种型,其型号主要依据工作温度条件和冷却水流量来选择。
冷却塔的设置位置应通风良好,远离高温或有害气体,避免气流短路以免建筑物高温高湿排气或非洁净气体对冷却塔的影响。
同时,也应避免所产生的飘逸水影响周围环境。
冷却塔内的填料多为易燃材料,应防止产生冷却塔失火事故。
冷却塔的设置位置可分为三种:(1)、制冷站设在建筑物的地下室,冷却塔设在通风良好的室外绿化地带或室外地面上。
高效冷水机房系统设计和运行介绍

技术交流会
1
高效机房系统设计及运行
核心要素
01 高 效 机 房 核 心 要 素 : 末端设备
冷冻水系统 加减机逻辑 冷却水系统
2
高效机房的核心要素
• 变频/磁悬浮机组 • 一级能效设备 • 塔泵变频控制 • 采用IE3电机
高效 设备
高效机 房
系统 控制
• 高精度传感器 • 效率优先的运行 • 系统稳定性好 • 自动化程度高
11℃
Байду номын сангаас
多机对多泵
11℃
18
7℃
7℃
变频主机 变频水泵 变频冷塔
60%负荷
10℃
一常机规对系一统泵
11℃
技术路线选择(高效VS变频)
定频离心机效率(COP)
16
32C冷却水
14
25C冷却水
12
18C冷却水
10
12C冷却水传统系统 高效主机
8
6
4
2 0%
20%
40%
60%
80%
100%
120%
140%
• 准确计算负荷分布 • 减少阀门弯头 • 优化系统平衡 • 减少旁通流量
减少 输送 能耗
3
系统 温度 优化
• 减少系统流量 • 成本和能耗比例优化 • 提高冷冻水回水温度 • 降低冷却水供水温度
高效机房的整体概念
4
系统 设计
运行 维护
冷冻机房的控制逻辑
冷却水 温度控制
冷却水 流量控制
冷冻水 流量控制
➢ 系统整体投资和运行成本还有相当大的优化空间
末端设备 Vs. 管路系统
塔泵能耗比例

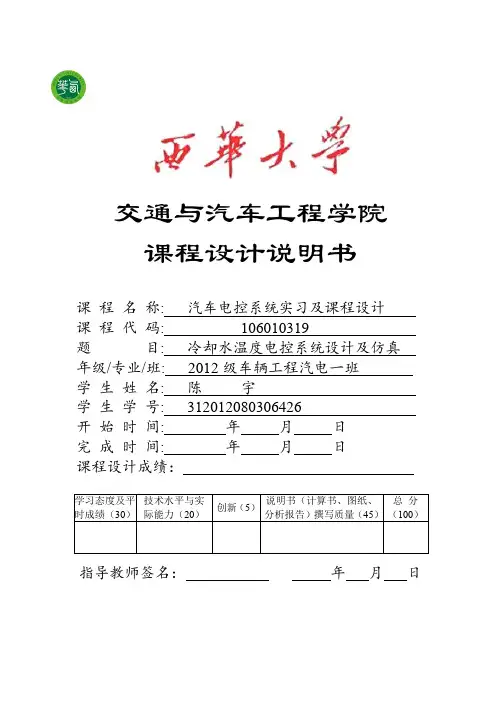

冷却水温度电控系统设计及仿真课程设计说明书

交通与汽车工程学院课程设计说明书课程名称: 汽车电控系统实习及课程设计课程代码: 106010319题目: 冷却水温度电控系统设计及仿真年级/专业/班: 2012级车辆工程汽电一班学生姓名: 陈宇学生学号: 312012*********开始时间: 年月日完成时间: 年月日课程设计成绩:指导教师签名:年月日西华大学课程设计目录1 引言 (3)1.1设计背景 (3)1.2任务与分析 (3)1.3设计内容及性能指标 (4)③水温控制精度±7℃ (4)2方案设计 (4)2.1系统方案设计论证 (4)2.1.1系统的控制方案设计 (4)2.1.2 最终设计方案 (4)2.2最终设计方案总体设计框图 (6)3系统硬件设计 (6)3.1硬件设计方案论证 (6)3.1.1单片机选型 (6)3.1.2温度传感器选型 (8)3.1.3显示方案确定 (8)3.1.4温度控制方案确定 (8)3.2硬件设计 (8)3.2.1单片机接口电路 (8)3.2.2温度信号的获取 (9)3.2.3显示电路的设计 (10)3.2.4报警电路的设计 (11)3.2.5温控电路的设计 (11)4软件程序的设计 (12)4.1程序流程 (12)4.1.1主程序流程图: (12)4.1.2显示子程序的流程图: (14)4.1.3温控子程序的流程图: (15)图4.3 温控子程序流程图 (15)5系统调试过程 (15)5.1keil调试 (15)5.2原理图和印制板图绘制和检查 (16)5.2.1 在Protel99se绘制原理图并进行相应的ERC检查 (16)5.3 Proteus仿真调试 (17)附录一程序源代码 (20)附录二电路原理图及PCB图 (29)附录三 Proteus仿真截图 (31) (31)摘要本课题以AT89C51单片机系统为核心,对发动机冷却液的温度进行实时检测,并控制其温度在工作范围内。
本设计包括温度采集模块,单片机核心控制模块,显示模块,冷却水控制模块四大部分。
电子信息系统机房设计规范GB50174-2017-附录A

设备
统、末端冷冻水泵
控制系统
—
9
蓄冷装置供应冷冻水的时间
不应小于不间断电源设 备的供电时间
—
10
双冷源
可
—
11
冷冻水供回水管网
双供双回、环形布置
单一回路
— — 蓄电池组4层摆放 — — — — 作为空调静压箱时 仅作为电缆布线使用时 —
— — — — — —
—
— — — —
序号
项目
技术要求
A级
B级
2
冷通道或机柜进风区域的相 对湿度和露点温度
露点温度5.5°C ~15°C,同时相对湿度不大于60%
3
主机房环境温度和相对湿度 (停机时)
5°C ~45℃,8%~80%,同时露点温度不大于27°C
4 主机房和辅助区温度变化率
使用磁带驱动时<5℃/h, 使用磁盘驱动时<20℃/h,
不得结露
5
辅助区温度、相对湿度(开 机时)
应采用CMP级或低烟无 卤阻燃电缆,OFNP或
OFCP级光缆。
—
—
也可采用同等级的其它电缆 或光缆
6 公用电信配线网络接口
2个以上
2个
1个
—
环境和设备监控系统
1
空气质量
粒子浓度
—
离线定期检测
2
空气质量
温度、露点、压差
温度、露点
3
漏水检测报警
装设漏水感应器
4
强制排水设备
设备的运行状态
5
集中空调和新风系统、动力 系统
不包括核电站自身使用的数 据中心
8
距离住宅
不宜小于100m
—
9 有可能发生洪水的区域
《电子计算机机房设计规范》(GB501

第一章总则第 1.0.1 条为了使电子计算机机房设计确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境,做到技术先进、经济合理、安全适用、确保质量,制定本规范。
第 1.0.2 条本规范适用于陆地上新建、改建和扩建的主机房建筑面积大于或等于140平方m的电子计算机机房的设计。
本规范不适用于工业控制用计算机机房和微型计算机机房。
第 1.0.3 条电子计算机机房设计除应执行本规范外,尚应符合现行国家有关标准规范的规定。
第二章机房位置及设备布置第一节电子计算机机房位置选择第 2.1.1 条电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。
第 2.1.2 条电子计算机机房位置选择应符合下列要求:一、水源充足、电子比较稳定可靠,交通通讯方便,自然环境清洁;二、远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等;三、远离强振源和强噪声源;四、避开强电磁场干扰。
第 2.1.3 条当无法避开强电磁场干扰或为保障计算机系统信息安全,可采取有效的电磁屏第五章空气调节第一节一般规定第 5.1.1 主机房和基本工作间,均应设置空气调节系统。
第 5.1.2 条当主机房和其它房间的空调参数不同时,宜分别设置空调系统。
第二节热湿负荷计算第 5.2.1 条计算机和其它设备的散热量应按产品的技术数据进行计算。
第 5.2.2 条电子计算机机房空调的热湿负荷应包括下列内容:一、计算机和其它设备的散热;二、建筑围护结构的传热;三、太阳辐射热;四、人体散热、散湿;五、照明装置散热;六、新风负荷。
第三节气流组织第 5.3.1 条主机房和基本工作间空调系统的气流组织,应根据设备对空调的要求、设备本身的冷却方式、设备布置密度、设备发热量以及房间温湿度、室内风速、防尘、消声等要求,并结合建筑条件综合考虑。
第 5.3.2 条气流组织形式应按计算机系统的要求确定,当未提出明确要求时,可按表表:5.3.2 气流组织、风口及送风温差气流组织下送上回上送上回(或侧回)侧送侧回送风口1. 带可调多叶阀的格栅风口2. 条形风口(带有条形风口的活动地板)3. 孔板(散流器)2. 带扩散板风口3. 孔板4. 百叶风口5. 格栅风口1.百叶风口2.格栅风口(回风口)2.百叶风口3.网板风口4. 其它风口送风温差4-6 C送风温度应高于室内空气露点温度4-6C 6-8C5.3.2 选用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在现代科学技术高度发展的社会里,计算机越来越广泛地应用于各个领域。
计算机系统只有可靠的运行,才能发挥其效益,而计算机的可靠运行,需要一个比较严格的物理环境。
如供电、配电、温度、湿度、洁净度等,这样就需要有一个现代化的机房系统满足计算机对环境的要求。
各种类型的互联网数据中心(IDC ,Internet Data
Center ),企业数据中心,灾备中心(或称灾备恢复中心,BRC,business recovery center )等都属于电子信息系统机房(数据中心),在国民经济及人们的日常生活中,越来越发挥其重大作用。
在电子信息系统机房项目中,温度要求恒定,常年需要使用制冷设备,冷却水系统设计和冷却塔设计有一定特点。
1. 电子信息系统机房(数据中心)项目制冷特点及节能需求
1.1 电子信息系统机房项目发热及制冷特点。
电子信息系统机房项目的发热主要来源于机房内的服务器、网络设备等IT 设备在运行过程中散发的热量,以及变电所、配电室、UPS 电池室等电气设备运行过程中散发的
热量。
这些设备发热的特点是设备集中,发热量大,连续运行,并且一年四季发热量基本保持恒定。
要保持机房内和电气房间内的空气温度在一定的范围内,这就需要大量的冷风将热量带走。
数据中心一般采用机房专用空调,这是考虑到IT 设备的特点,在相同制冷量的基础上,风量远大于舒适性空调,能够迅速、有效地带走IT 设备散发的热量。
由于IT 设备和电气设备一年四季发热量基本保持恒定,使得数据中心项目对制冷量的需求一年四季也基本保持恒定,制冷系统需要常年稳定运行。
1.2 机房冷通道、热通道的设置与节能。
由于整个制冷系统需要常年运行,如何节能显得尤为重要。
在工艺设备布置上,当机柜内的设备为前进风/ 后出风方式冷却时,机柜采用面对面、背对背的布置方式。
机柜面对面布置形成冷风通道,背对背布置形成热风通道,配合合理布置送回风口取得合理气流组织,提高空调设备的使用效率,能够降低空调设备的功耗。
冷通道内温度可以设置为18〜27 C,相应热通道温度可以设置为29〜38 C,此运行工
况完全能够保证机柜正常运行,且提高了回风温度后,可以提高末端空调水-空气侧换热效率。
冷、热通道的分隔,使得制冷系统可以采用中温冷冻水供冷,这样便提高冷冻机效率,整个制冷系统实现节能运行。
中温冷冻水常采用供水温度12 C ~13 C,回
水温度17 C ~18 C,根据具体项目不同技术参数要求。
合理选择中温冷冻水供回水温度,与冷冻机相匹配,可以节能。
一般是采用温差为6C的大温差供回水,这样可以
减小循环水量,缩小管道直径。
2. 冷却水系统设计
2.1 冷却塔自由冷却的使用与节能由于数据中心项目的机房可以采用中温冷冻水,这就使得利用冷却塔冬季自由冷却以及过渡季节部分自由冷却有一定的可实施性及方便性。
当采用闭式冷却塔时,冬季
可以替换冷冻机,直接供机房中温冷冻水。
当采用开式冷却塔时,冬季利用冷却塔的低温出水,采用板式换热器换热,制备中温冷冻水,冷冻机可以完全不开,系统节能。
过渡季节采用预冷模式,冷冻机部分负荷运行,降低能耗。
2.2 冷却水系统运行模式数据中心项目常用制冷方案有多种,采用水冷冷冻水机组+ 自由冷却系统是比较节能的方案之一。
本方案组成设备包含:水冷冷水机组(冷冻机)、冷却水泵、冷却塔、板式换热器、冷冻水泵、定压补水装置、加药装置、蓄冷水罐、末端空调机组等。
此系统运行模式:运行模式一:制冷模式。
夏季及过渡季,当冷却塔出水温度大于设定温度时,为正常制冷模式。
冷却塔出水供冷冻机用冷却水,冷冻机工作,系统电能消耗最大。
运行模式二:预冷模式。
过渡季及冬季,当冷却塔出水温度降低到一定温度时(一般比冷冻水回水温度低1.5 C),就可以使用预冷模式。
此模式下,冷却塔出水经过板式换热器与冷冻水回水先进行热交换后再进入冷冻机,供冷冻机用冷却水。
冷冻机另外一侧,经过板式换热器降低一定温度的冷冻水回水,进入冷冻机,制备冷冻水。
此模式下,板式换热器工作,冷冻机也工作,但冷冻机承担的负荷仅为30%~70% ,可减少电能消耗。
运行模式三:自由冷却模式。
冬季,当冷却塔出水温度低于空调系统需要的冷冻水供水温度1.5 C 左右时,就可以进入自由冷却模式。
冷却塔低温出水经过板式换热器与冷冻水回水进行热交换,直接制备冷冻水。
此时,冷冻机完全停止工作,只有冷却塔和循环水泵等在工作,系统大幅度减少电能消耗。
2.3 冷却塔选型设计参数
当采用水冷冷冻水机组+自由冷却系统时,冷却塔参数的正确选择,运行的稳定性,也成为整个冷却水系统稳定运行和节能的重要因素。
一般其他类型项目是冬季需要的冷量小,夏季需要的冷量大,在冷却塔选型时,按照夏季运行工况选择,冬季是能够满足要求的。
在水冷冷冻水机组+自由冷却系统中,冷却塔运行有夏季工况和冬季自由冷却两种工况,需要按照两种工况进行选择及校核。
以北京地区某项目为例,对冷却塔夏季与冬季运行参数进行比较如下:运行工况循环冷却水量
出水温度
进水温度
设计湿球温度
夏季
500m3/h
33 °C
38 C
29C
冬季
425m3/h
10.5C
15.5C
6.5C
备注:夏季冷却塔的散热量为冷冻机的制冷量与冷冻机输入功率之和,冬季自由冷却塔模式下冷却塔的散热量仅为制备冷冻水的制冷量,故夏季冷却塔循环冷却水量大于冬季循环冷却水量。
结合以上各项参数,对冷却塔冬季与夏季各个参数的选择加以说明:
夏季冷却塔循环水量:冷冻机制备冷冻水需要的冷量加上冷冻机输入功率,折算的循环水量。
夏季冷却塔出水温度:结合冷冻机选型工况确定,与当地湿球也有关系。
冷却塔出水温度与湿球温度之差越大,冷却塔降温越容易,选择的塔型越小。
夏季冷却塔进水温度:结合冷冻机选型工况确定,一般进水、出水温差为5C ~6 C
夏季设计湿球温度:根据当地气象参数以及冷却塔冷却效果保证率确定。
