2017年6月西南大网络与继续教育学院0935缺机床电气大作业答案
17秋西南大学0935机床电气控制作业答案

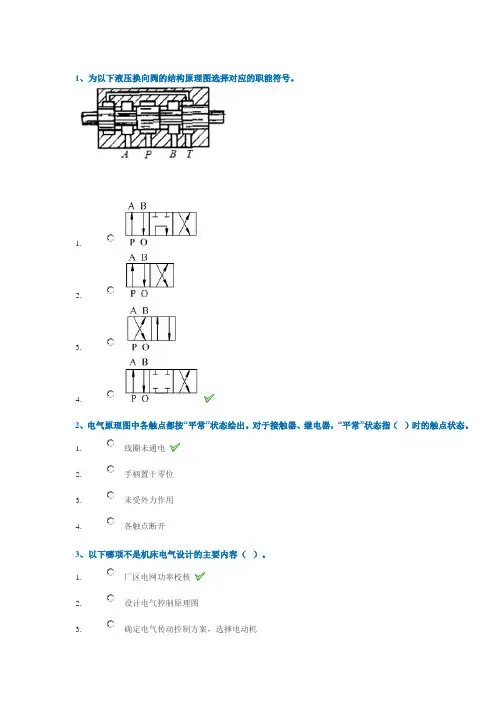

1、为以下液压换向阀的结构原理图选择对应的职能符号。
1.2.3.4.2、电气原理图中各触点都按“平常”状态绘出。
对于接触器、继电器，“平常”状态指（ ）时的触点状态。
1. 线圈未通电2. 手柄置于零位3. 未受外力作用4.各触点断开3、以下哪项不是机床电气设计的主要内容（ ）。
1. 厂区电网功率校核2. 设计电气控制原理图3.确定电气传动控制方案，选择电动机4.选择电气元件，并制定电气元件明细表4、以下哪一个是通断电延时时间继电器的线圈符号。
（）1.2.3.4.5、以下控制线路中，哪个不是保护电器：（）1.SA2. KV3. KZ4. KA26、电动机采用星三角降压起动时，起动时的线电流为采用直接起动方式时的（）倍?1. 32.3.4.7、某机床采用电气和机械有级调速系统，主电动机为三速电动机，对应的机械变速装置有12级，则该机床的变速级数为：（ ）1.12 2. 15 3.24 4.368、直流电机的电磁转矩公式为：，以下说法正确的有：（）1.当直流电机作为发电机使用时，其电枢线圈中的电流I a 在励磁磁场作用下产生电磁转矩T ，二者在数值上符合该公式。
2. 直流电动机的负载减小时，根据上式，其电磁转矩T 随之减小，电枢电流I a 将保持不变。
3.上式中的T ，对于发电机来说是外力需要克服的阻力，对于电动机来说则是拖动负载转动的动力。
4.作为电动机工作时，当负载转矩T 改变时，上式中的不会改变。
9、某交流电路的阻抗，则该线路通以正弦交流电时，体现为（）1. 感性电路2. 容性电路3. 纯电阻性电路4.性质与交流电的频率有关10、刀开关可用于不经常地对容量小于7.5kW 的异步电动机进行直接起制动，这要求刀开关的额定电流不要小于电动机额定电流的( )倍。
1.1.22.1.73. 24. 311、机床切削运动的主运动需要____传动，而进给运动则需要____传动。
( )1.恒功率恒转矩2.恒功率恒功率3.恒转矩恒功率4.恒转矩恒转矩12、直流电动机和绕线转子异步电动机线路中，过电流继电器也起着短路保护的作用，一般过电流动作时的强度值为起动电流的( )倍左右。
2017年6月西南大网络与继续教育学院[1037]《电气工程概论》大作业答案
![2017年6月西南大网络与继续教育学院[1037]《电气工程概论》大作业答案](https://img.taocdn.com/s3/m/e2d8a8144a7302768e99394d.png)
输电的作用是，从发电厂或发电中心输送到电力用户或电力负荷中心，并要求它能够远距离输送和大功率输送。
配电的作用是，从输电环节接受电能，分配电能到各行各业的用户，并要求它满足各类用户的不同需求，向用户提供连续可靠质量合格且价格合理的电能。
变电作用是指电力生产中不同电压等级的变换,或交流和直流的变换。

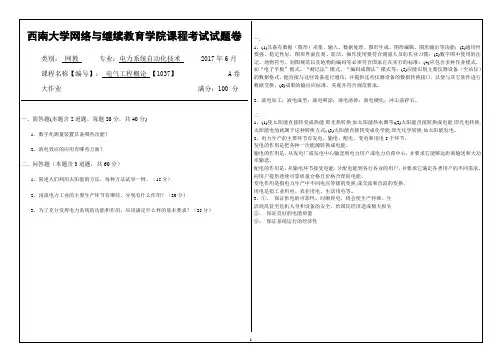

西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：电力系统自动化技术2017年6月
课程名称【编号】：电气工程概论【1037】A卷
大作业满分：100分
一、简答题(本题含2道题，每题20分，共40分)
1、数字化测量装置具备哪些功能？
2、液电效应的应用有哪些方面？
二、问答题（本题含3道题，共60分）
用电是指工业用电、农业用电、生活用电等。
3，①、保证供电的可靠性。Байду номын сангаас断停电，将会使生产停顿，生
活混乱甚至危机人身和设备的安全，给国民经济造成极大损失
②、保证良好的电能质量
③、保证系统运行的经济性
1、简述人们利用太阳能的方法，每种方法试举一例。（15分）
2、浅谈电力工业的主要生产环节有哪些，分别有什么作用？（20分）
3、为了充分发挥电力系统的功能和作用，应该满足什么样的基本要求？（25分）
一，
1，(1)具备有数据（图形）采集、输入、数据处理、图形生成、图形编辑、图形输出等功能；(2)通用性要强、稳定性好，图形界面直观、简洁，操作使用要符合测量人员的作业习惯；(3)数字图中使用的注记、地物符号、制图规范以及地物的编码等必须符合国家正在实行的标准；(4)应包含多种作业模式，如“电子平板”模式、“测记法”模式、“编码成图法”模式等；(5)应能识别主要仪器设备（全站仪）的数据格式，能直接与这些设备进行通信，并提供这些仪器设备的数据转换接口，以便与其它软件进行数据交换。(6)成果的输出应标准、美观并符合规范要求。
2017年6月西南大学继续教育学院1155《电力系统分析》大作业答案
3.故障情况下，发电机的功角特性，其中三相短路时，单项接地短路时由此可知，尽管单线接地时故障处故障电流大于三相短路电流，但对电力系统并列运行暂态稳定性的影响小于三相短路。
3.写出电力系统中f点发生两相短路接地故障时的边界条件，并画出其复合序网。
二、分析计算题：本大题共2小题，任选一题，每题70分，共70分。
1.用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗。（图中各元件参数为标ቤተ መጻሕፍቲ ባይዱ值）。
2.电力系统接线下图所示。其中，
发电机G1：SN1=∞ =0 =1
发电机G2：SN2=100/0.85 =0.125 =1
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：电力系统自动化技术2017年6月
课程名称【编号】：《电力系统分析》【1155】A卷
大作业满分：100分
一、简答题：本大题共3小题，任选一题，每题30分，共30分。
1.简述应用对称分量法计算不对称短路故障处短路电流的步骤。
2.在下图所示的简单电力系统中，如果f点的 ，则f点发生单相接地短路时的故障相电流大于该点发生三相短路时的电流，这是否意味着单相短路对电力系统暂态稳定性的影响也大于三相短路？为什么？
二、
1.解
变压器T1：SNT1=120MVA Uk%=10.5
线路l1：l1=50km x1=0.4Ω/km
线路l2：l2=40km x2=0.4Ω/km
当母线4发生三相短路时，求短路点短路电流周期分量有效值 、冲击电流iM。
（SB=100MVA，UB= Uav，KM=1.8）
机床电气控制(2)次作业及答案
《机床电气控制》第二次作业题典型机床电气控制线路分析题1、典型机床电气控制电路分析，回答下列问题：（1）写出FU 、FR 、KM 、KT 所表示的电气元件名称（2）按下2SB 起动按钮，那几个线圈同时得电动作，哪一个线圈经延时后才动作？（3）写出KT 延时后2KM 线圈得电的电流通道（4）说明该控制电路的功能2、典型机床电气控制电路分析，回答下列问题：（1）该电路为两台电动机按顺序起动，逆序停止（2）按下4SB 起动按钮，电动机2M 能否起动？为什么？（3）写出按下2SB 起动按钮时电流通道（4）说明FR 、FU 及QS 的电气元件名称及作用（5）在图中用笔圈出联锁触点3、典型机床电气控制电路分析，回答下列问题：（1）写出下列电气元件KV 、KM 、FR 、FU的名称及作用（2）当电动机正转的转速接近额定转速时，1KM 触点处于何种状态？（3）在图中用笔圈出电路中的互锁触点（4）当按下停止按钮1SB 时，哪个线圈得电？电动机M 处于何种状态？（5）写出按下起动按钮2SB 后的电流通道机床电气控制第二次作业题答案1、解：（1）FU —熔断器 FR —热继电器 KM —接触器 KT —延时继电器（2）按下2SB ，1KM 、2KM 及KT 线圈同时得电，KT 线圈延时后触点才动作（3）V →FR →1SB →1KM →3KM →2KM →2KM （线）→W（4）该控制电路是以时间原则Y —△换接控制电路2、解：（1）该控制电路是顺序控制电路（2）不能起动，由于1KM 线圈未通电，联锁触点1KM 为常态（3）按下4SB 后 →V 1112KM KM SB FU →→→（线）W FU FR →→→21 （4）FU —熔断器，做短路保护FR —热继电器，做电动机过载保护QS —空气自动断路器，电源引入开关（5）在图中画出 1KM （常开，与2KM 线圈串联） 2KM （常开，与1SB 并联）3、解：（1）KV —速度继电器 KM —接触器 FR —热继电器 FU —熔断器（2）当电动机正转的转速接近N n 时，1KV 触点处于闭合状态（3）1KM （常闭，与KM 线串联） 2KM （常闭，分别于1KM 线圈和3KM 线 圈串联）（4）当按下停止按钮1SB 是，3KM （线）得电。
西南大学网络与继续教育学院0936大作业答案
-1-
课程名称【编号】 ： 现代设计方法 【0936】 大作业
一、用拉格朗日乘子法求解等式约束优化问题(12 分)
2 min f x x12 x2 2 x1 x2 36 x1 48 x2 568
s.t.
h x x1 x2 21 0
二、人机工程学在现代生产中的作用是什么？(10 分) 三、列举出 6 种创造性设计方法。(12 分) 四、写出常用的实体造型特征。 (12 分) 五、方案设计阶段的工作步骤是什么？(10 分) 六、绿色设计主要包括哪些设计方法？(12 分) 七、磨损按表面外观描述可分为哪三种？根据磨损机理可分为哪六种？(10 分) 八、软件反求设计的一般过程是什么？(10 分) 九、列举出 6 种以上现代设计方法。(12 分)
一.、
ห้องสมุดไป่ตู้
西南大学网络与继续教育学院课程考试试题卷
类别： 网教 专业： 机械电子工程 2017 年 6 月 A卷 满分：100 分
二. (1)扩大了全面机械化和自动化的综合运用 (2)扩大操作距离 (3)加快现代化的生产过程。 三. 列举法、智爆法、提问追溯法、反向探求和向前推演法、联想类推法、组合法 四. 拉伸特征、旋转特征、扫掠特征、放样特征、钻孔特征、过渡圆角特征、倒角特征、加强肋特征、镜像 特征、抽壳特征、拔模斜度特征、矩形阵列特征、圆周阵列特征 五. 制定要求明细表； 设计任务抽象化； 明确总功能，抓住本质，扩展思路，寻找解决问题的多种方法； 将总功能分解为分功能直至功能元； 寻找实现分功能(功能元)的解； 方案评价与决策； 确定原理解， 进行技术设计。 六. 生命周期设计、模块化设计、面向对象的设计、集成化设计、长寿命设计 七. 磨损按表面外观描述可分为点蚀磨损、胶合磨损、擦伤磨损。 根据磨损机理可分为黏着磨损、磨粒磨损、疲劳磨损、腐蚀磨损、气蚀磨损和微动磨损。 八. ⑴ 论证软件反求设计的必要性 ⑵ 论证软件反求设计成功的可能性。 ⑶ 分析原理方案的可行性、技术条件的合理性。 ⑷ 分析零部件设计的正确性、可加工性。 ⑸ 分析整机的操作、维修的安全性和便利性。 ⑹ 分析整机综合性能的优劣。 九.优化设计、摩擦学设计、计算机辅助设计、可靠性设计、创造性设计、反求工程设计、绿色设计、 人机工程学
西南大学2017年6月网络与继续教育学院1075〈电力电子技术〉大作业答案
类别:网教专业:机械电子工程2017年6月
课程名称【编号】：电力电子技术【1075】A卷
大作业满分：100分
以下6个题目，请选择其中4个题目作答，每题25分。
一、简述对触发电路的三点要求。
答：触发电路输出的脉冲应具有足够大的功率。触发电路必须满足主电路的移相要求。触发电路必须与主电路保持同步。
三、某一电热装置（电阻性负载），要求直流平均电压为75V，电流为20A，采用单相半波可控整流电路直接从220V交流电网供电。计算晶闸管的控制角α、导通角θ、负载电流有效值。
四、已知单相全控桥式整流电路，阻感性负载不接续流二极管。试绘出当α=450时输出电压波形ud和晶闸管VT1的端电压波形。
五、什么是直流斩波电路？分别写出降压和升压斩波电路直流输出电压U0与电源电压Ud的关系式。
二、试说明PWM控制的基本原理。
答PWM控制技术是控制半导体开关原件导通和关断时间比，即调节脉冲宽度
的或周期来控制输出电压的一种控制技术。用正弦基波电压作为调制电压，对它进行调制的三角波称为载波电压。当正弦基波与三角波相交时，通过比较二者之间的大小来控制逆变器开关的通断，从而获得一系列等幅不等宽正比于正弦基波电压的矩形波，这就是正弦脉宽调制方法。
答：直流斩波电路是将直流电源的恒定直流电压通过电力电子器件的开关作用变换为可调直流电压的装置。
六、六什么叫过电流？过电流产生的原因是什么？
答：当流过晶闸管的电流大大超过其正常工作电流时称为过电流。产生的原因有
：直流侧短路，机械过载，可逆系统中产生环流或者逆变失败，电路中管子误导通及管子击穿短路等。
《机床电气控制》重点复习作业
2、用万能外圆磨床加工工件外圆时，砂轮的横向进给是磨削外圆的（）
A、辅助运动B、进给运动C、主运动D、切削运动
3、用万能外圆磨床加工工件外圆时，砂轮架的快速进退是磨削外圆的（）
A、辅助运动B、进给运动C、主运动D、切削运动
4、一个变压器的原副绕组匝数依次为800匝和200匝，则该变压器工作时的原副绕组电流之比和变比分别依次是：（）
B、交流电动机不存在换向器的转动速度限制
C、交流电动机无换向器之类经常需要保养维护的部分
D、在节能方面有明显优势
37、直流电机的励磁方式是指直流电机的定子所产生的磁场的获得方式。直流电机按励磁方式不同，可分为（）。
A、他励电机B、并励电机C、串励电机D、复励电机
三、判断题
14、过电流往往是由于不正确的起动和过大的负载转矩引起的，一般比短路电流要小。（）
A、 B、 C、 D、
13、某电动机三相定子绕组原本通入三相交流电，现切断三相交流电，并在其中两项绕组抽头接入直流电，则（）
A、定子绕组产生磁场，但不旋转B、定子绕组不产生磁场
C、定子绕组产生磁场，但转速变慢D、定子绕组产生磁场，但转向相反
22、以下均为同一三相异步电动机定子与三相电源的接线图，试找出其中可以使旋转磁场转向相同的几种接线法：（）
西南大学网络与继续教育学院课程考试试卷
专业：机械电子工程2012年6月
课程名称【编号】：机床电气控制【0935】A卷
闭/开卷考试时间：80分钟满分：70分
答案必须做在答题卷上，做在试卷上不予记分。
一、填空
2、电动机采用星三角降压起动时，起动时的线电流为采用直接起动方式时的（）倍。
3、一个典型的金属切削机床通常由（）驱动，通过（）和（）实现切削运动和各种辅助运动。
2017年6月西南大学网络与继续教育学院〈机械制造基础〉0922大作业答案
答：A为卧式铣床第一为三面刃铣刀B为立式铣床第二个为立式铣刀
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：车辆工程、机电一体化技术、汽车检测与维修技术2017年6月
课程名称【编号】：机械制造基础【0922】A卷
大作业满分：100分
1、铸造：共20分，任选2题
1.铸件的凝固方式主要有哪三种？（10分）
答：逐层凝固，糊状凝固，中间凝固
2.砂型铸造工艺过程最基本的是哪两个工序？（10分）
3.机器造型是用机器至少完成哪两个工序？（10分）
答：紧砂和起模
2、塑性成形：共20分，任选2题
1.自由锻设备主要有哪三种？（10分）
答：常用的自由锻设备主要有空气锤、蒸汽锤和水压机等三种。
2.模锻锻模模膛主要有哪两大类？（10分）
答：模锻的模膛根据功用的不同可分为制坯模膛和模锻模膛两大类。
3.冲压分离工序主要有哪四种？（10分）
3、焊接：共20分，任选2题
1.焊接可以分为哪三大类？（10分）
答：焊接可分为熔化焊、压力焊和钎焊等三大类。
2.电弧焊主要有哪三种？（10分）
答：常用的电弧焊方法主要有手工电弧焊、埋弧自动焊、气体保护焊等几种。
3.电阻压力焊按照接头形式可分为哪三种？（10分）
四、切削加工：共20分，任选2题
1.切削运动可分为哪两种？（10分）
答：按照作用的不同，可分为主运动和进给运动等两种。
2.切削用量有哪三个要素？（10分）
3.切屑类型主要有哪三种？（10分）
答：带状切屑（连续切屑），节状切屑（挤裂切屑），崩碎切屑（崩裂切屑）
五、综合题：共20分
在如图所示的工件上分别采用A、B两种方法铣削出直通槽，试选择加工所需的铣床及铣刀类型。确定直通槽的各部位加工分别属于何种铣削方法？并在图上相应位置标注出来。
