吸附式干燥机..
吸附式干燥机工作原理
吸附式干燥机工作原理
吸附式干燥机是一种常用于化工、制药、食品等行业的设备，它主要通过吸附材料吸附空气中的水分，实现对物料的干燥。
那么，它的工作原理是怎样的呢？
我们需要了解吸附材料。
吸附材料是一种具有高效吸附性能的物质，它能够吸附并固定在其表面的分子。
常用的吸附材料有活性炭、分子筛、硅胶等。
吸附式干燥机的工作原理就是利用吸附材料的吸附性能，将空气中的水分吸附到吸附材料表面，从而使物料达到干燥的目的。
具体来说，它的工作流程如下：
将待干燥的物料放入干燥机中，并启动设备。
设备中有两个吸附塔，一个处于吸附状态，另一个处于脱附状态。
空气从进风口进入干燥机，经过预处理后进入吸附塔。
在吸附塔中，空气经过吸附材料层，水分被吸附到吸附材料表面。
干燥后的空气从出风口排出，进入脱附塔。
在脱附塔中，利用加热器将吸附材料表面的水分加热蒸发，形成水蒸气。
水蒸气和空气一起排出脱附塔，经过冷却器冷却，再经过冷凝器凝结成水，最后由排水管排出。
脱附后的吸附材料恢复了吸附能力，可以继续进行下一轮吸附。
当
吸附塔的吸附材料饱和时，需要将其更换或进行再生。
总的来说，吸附式干燥机利用吸附材料的吸附性能，将空气中的水分吸附到吸附材料表面，从而实现物料的干燥。
其工作流程简单、可靠，并且具有高效节能的特点，因此在工业生产中得到了广泛应用。
吸附式干燥机工作原理
吸附式干燥机工作原理吸附式干燥机是一种常用于工业生产中的设备，它主要用于去除空气中的湿气，从而保证生产过程中的质量和效率。
吸附式干燥机的工作原理是通过吸附剂吸附水分分子，然后通过再生的方式将水分分子从吸附剂中脱除，从而实现对空气中湿气的去除。
首先，让我们来了解一下吸附式干燥机的结构。
吸附式干燥机通常由两个吸附塔、风机、加热器、控制系统等组成。
吸附塔内填充有吸附剂，常用的吸附剂包括硅胶、分子筛等。
当湿空气进入吸附式干燥机时，首先会经过预过滤器和后过滤器去除大颗粒的杂质，然后进入吸附塔。
在吸附塔内，湿空气中的水分分子会被吸附剂吸附。
吸附剂的表面具有很强的吸附能力，能够将水分分子吸附在其表面上。
这样，经过吸附塔处理后的空气中的湿气含量就会大大降低。
当一个吸附塔吸附饱和后，系统会自动切换到另一个吸附塔上，同时进行再生。
再生的过程是通过加热器对吸附塔中的吸附剂进行加热，使吸附剂释放出吸附的水分分子。
释放出的水分分子随着空气一起被排出系统外，从而完成再生过程。
吸附式干燥机的工作原理可以分为吸附和再生两个过程。
在吸附过程中，湿空气中的水分分子被吸附剂吸附，从而降低了空气中的湿度。
而在再生过程中，吸附塔中的吸附剂被加热，释放出吸附的水分分子，从而恢复了吸附剂的吸附能力。
吸附式干燥机的工作原理相对简单，但是在实际应用中需要注意一些问题。
首先，吸附剂的选择非常重要，不同的吸附剂对水分分子的吸附能力不同，需要根据具体的工艺要求来选择合适的吸附剂。
其次，再生的能耗也是需要考虑的问题，加热吸附剂需要消耗一定的能量，因此需要在能耗和再生效果之间进行平衡。
总的来说，吸附式干燥机通过吸附剂吸附和再生的方式实现了对空气中湿气的去除。
它在工业生产中发挥着重要的作用，保证了生产过程中的空气质量和生产效率。
通过了解吸附式干燥机的工作原理，我们可以更好地理解其在工业生产中的应用和优势。
吸附式干燥机的结构和原理
吸附式干燥机的结构和原理吸附式干燥机是一种常用于去除气体中水分的设备，其结构和工作原理如下：一、结构：吸附式干燥机通常由以下几个部分组成：1. 主体部分：包括一个或多个干燥塔和旋转阀门，用于控制干湿气体的流向。
2. 加热部分：包括加热器和冷却器，用于提供热量和冷却过程。
3. 控制部分：包括温度和湿度传感器、压力传感器和控制系统等，用于监测和控制设备的温度、湿度和压力等参数。
二、原理：吸附式干燥机的工作原理基于物质的吸附和脱附过程。
主要分为两个步骤：吸附和脱附。
1. 吸附：当湿气进入干燥塔时，内部填充有吸附剂（例如硅胶、活性炭等）的吸附剂床开始吸附湿气。
湿气分子与吸附剂强力之间发生作用，使水分子在干燥剂的表面上附着，从而减少湿气的含量。
2. 脱附：当吸附剂饱和后，需要进行脱附过程，将吸附剂中的水分子除去。
这时，通过加热器提供的热量将吸附剂加热至一定温度，使吸附剂中的水分子脱附并形成湿气。
然后，通过旋转阀门将产生的湿气排出干燥塔。
同时，另一个干燥塔开始吸附湿气，实现连续的工作。
其中，吸附和脱附过程可以通过改变旋转阀门的位置来实现。
当一个干燥塔在吸附水分时，另一个干燥塔可以进行脱附的操作，从而实现连续的干燥。
控制系统起到重要作用，它会根据湿度、温度和压力等传感器的信号，判断吸附塔的工作状态，并控制旋转阀门的位置，以实现干湿气体的流动和吸附脱附的操作。
同时，控制系统还可以根据需要调节加热器和冷却器的工作状态，以保持干燥塔的适宜温度和湿度。
总结：吸附式干燥机的结构主要包括主体部分、加热部分和控制部分。
其工作原理基于吸附和脱附过程，通过吸附剂床对湿气进行吸附，然后通过加热过程将吸附水分脱附并排出。
控制系统起到监测和控制设备参数的作用，以保证设备的正常工作。
吸附式空气干燥机原理
吸附式空气干燥机原理
吸附式空气干燥机原理主要基于变压吸附原理。
这种干燥机利用吸附剂（如活性氧化铝、硅胶、分子筛等）在常温下对空气中水蒸气有较大吸附量的特点，来降低压缩空气中水分的含量。
一般来说，吸附式干燥机采用双塔式结构，一塔进行吸附，另一塔进行解吸。
在吸附阶段，压缩空气通过充满吸附剂的塔式容器，在高压下吸附水分子。
在解吸阶段，另一塔在低压或加热状态下将已吸收的水分子解吸出来，完成再生过程。
两个塔交替工作，无需热源，可以连续地向用户用气系统提供干燥的压缩空气。
具体来说，当空气通过干燥剂时，水分子被吸附在干燥剂表面，从而降低空气的湿度。
然后，再生气（已被干燥的空气）通过另一个未接通气流的干燥剂层（已吸收足够水汽的干燥塔），干燥的再生气将干燥剂里的水分吸出并将其带出干燥器，从而完成脱湿过程。
以上原理仅供参考，如需了解更多信息，建议咨询专业人士。
吸附式干燥机 使用手册说明书
吸附式干燥机使用说明书感谢您选用吸附式干燥机。
本《使用手册》为正确的安装、使用的产品维护作了简要的说明。
您应该熟悉与其相关的安全结构，性能，维护和修理方面的说明。
对设备无故障运行的操作，基本的和特殊的安全知识是必须具备的。
使用前请认真阅读本说明书。
请将本手册放在便于查阅的地方。
一、目录二、安全事项说明2.1 你不可以做什么2.2 担保和赔偿责任2.3 持续运行的安全措施2.4 电能的危险性2.5 吸附剂的危险性2.6 在维护、检修和修理工作中的危险性2.7 对操作者的要求三、设备说明3.1 设备的部件3.2 工作原理流程3.3 运输和安装四、开机/停机/卸压五、故障信息和故障排除六、维护和检修附件: 吸附式干燥机控制器说明二、安全事项说明2.1 你不可以做什么不要对设备作任何结构上的改变——对设备作结构上的改变只能由制造商进行。
你在现场所希望对设备所作的任何改变必须先征得制造商的书面认可。
绝不使用非原厂零件——仅使用由制造商提供的原厂备件和配件，对设计和制造非原厂零件来满足设备的安全和操作需求将不被担保。
绝不焊接压力容器或管道——所有在压力容器和管道上的工作，诸如焊接、结构改变、安装等工作都是禁止的。
2.2 担保和赔偿责任由以下一种或多种情况引起的人身伤害和物件损坏不承担索赔要求。
□不适当地使用或操作设备□技术上不正确的安装，起动，运行和维护□当缺陷确实存在时对设备的操作□违背操作手册所给予的运输、储存、安装、运动和维护方面的规定□主动承担对对设备结构上的变更□对已损耗的设备元件未作适当检测□未作恰当的修理□使用非原厂零件2.3 持续运行的安全措施设备安全工作和无故障运行的一个基本的先决条件是熟知和遵守本说明的工作，操作和安全管理，而且还需遵循所有工厂的内部管理。
□在规定的间隔处检查设备外观的损坏□仅允许合适的经训练的人员操作控制器或设备□制造商预设的参数不作保证，如需要作改变，必须先注意已有参数。

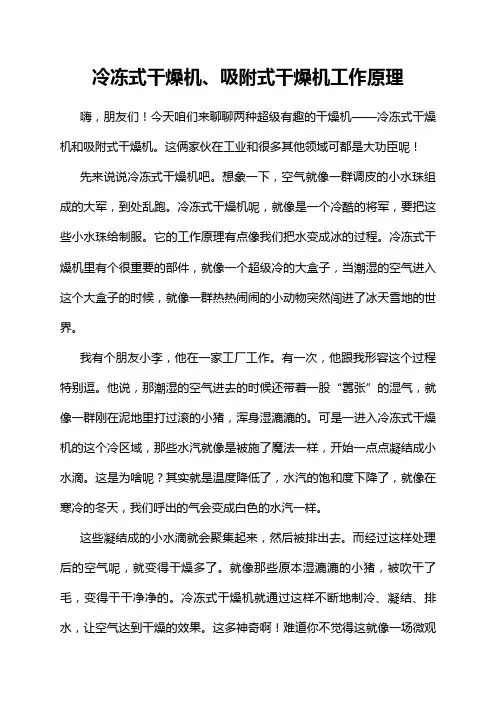

冷冻式干燥机、吸附式干燥机工作原理
冷冻式干燥机、吸附式干燥机工作原理嗨，朋友们！今天咱们来聊聊两种超级有趣的干燥机——冷冻式干燥机和吸附式干燥机。
这俩家伙在工业和很多其他领域可都是大功臣呢！先来说说冷冻式干燥机吧。
想象一下，空气就像一群调皮的小水珠组成的大军，到处乱跑。
冷冻式干燥机呢，就像是一个冷酷的将军，要把这些小水珠给制服。
它的工作原理有点像我们把水变成冰的过程。
冷冻式干燥机里有个很重要的部件，就像一个超级冷的大盒子，当潮湿的空气进入这个大盒子的时候，就像一群热热闹闹的小动物突然闯进了冰天雪地的世界。
我有个朋友小李，他在一家工厂工作。
有一次，他跟我形容这个过程特别逗。
他说，那潮湿的空气进去的时候还带着一股“嚣张”的湿气，就像一群刚在泥地里打过滚的小猪，浑身湿漉漉的。
可是一进入冷冻式干燥机的这个冷区域，那些水汽就像是被施了魔法一样，开始一点点凝结成小水滴。
这是为啥呢？其实就是温度降低了，水汽的饱和度下降了，就像在寒冷的冬天，我们呼出的气会变成白色的水汽一样。
这些凝结成的小水滴就会聚集起来，然后被排出去。
而经过这样处理后的空气呢，就变得干燥多了。
就像那些原本湿漉漉的小猪，被吹干了毛，变得干干净净的。
冷冻式干燥机就通过这样不断地制冷、凝结、排水，让空气达到干燥的效果。
这多神奇啊！难道你不觉得这就像一场微观世界里的魔法大战吗？再来说说吸附式干燥机。
这个吸附式干燥机啊，它的工作方式就像是一个超级挑剔的大胃王。
它里面有一种特殊的吸附剂，这种吸附剂就像无数个小小的海绵宝宝，不过这些海绵宝宝只对水汽感兴趣。
当潮湿的空气经过这些吸附剂的时候，水汽就被这些“海绵宝宝”给吸住了。
我曾经和一个搞技术的老张讨论过这个。
老张那是相当的兴奋，他说这个吸附的过程就像是磁铁吸引铁屑一样，吸附剂对水汽有着一种强大的吸引力。
而且啊，这些吸附剂的吸附能力还特别强。
就像一个贪婪的食客，看到喜欢的食物就不停地往嘴里塞。
潮湿空气里的水汽根本就逃不过这些吸附剂的“大口”。
吸附式干燥机的相关基础知识
吸附式干燥机的相关基础知识1.吸附式干燥机的分类：吸附式干燥机分为简易型吸附式干燥机(一次性)和再生型吸附式干燥机(自动循环型)。
我们日常多采用再生型吸附式干燥机，简易型吸附式干燥机多用于小型实验室。
再生型吸附式干燥机一般分为无热再生吸附式干燥机和有热再生吸附式干燥机。
有热再生吸附式干燥机根据加热方式又可分为内加热型吸附式干燥机和外加热型吸附式干燥机。
2.再生吸附式干燥机的运行原理：再生吸附式干燥机由两个双联机筒组成，机筒里装满干燥剂(干燥剂的表面能吸收水份)。
两个机筒轮流接通和关闭气流，交替进行干燥和再生运行，从而使气流能持续接触干的干燥剂来达到脱湿干燥的目的。
3.无热再生吸附式干燥机的干燥原理：无热再生吸附式干燥机是通过“压力变化”来达到干燥效果。
由于空气容纳水汽的能力与压力呈反比。
其干燥后的一部分干燥空气(称为再生气)减压膨胀至大气压，这种压力变化使膨胀空气变得更加干燥，然后让它流过未接通气流的需再生的干燥剂层(即已吸收足够水汽的干燥塔)，干燥的再生气吸出干燥剂里的水分，将其带出干燥剂来达到脱湿干燥的目的。
无热再生吸附式干燥机一般要消耗15%左右的再生压缩空气。
4.有热再生吸附式干燥机的干燥原理：有热再生吸附式干燥机是通过“温度变化”来达到干燥效果。
因为空气容纳水汽的能力与温度呈正比。
内加热型吸附式干燥机是让少量干燥空气(称为再生气)流过需再生的干燥剂层并启动内置在机筒的加热器，产生的高温空气会吸出干燥剂里的水分，将其带出干燥机。
外加热型吸附式干燥机一种是让少量干燥空气(称为再生气)流过外置的加热器再吹过需再生的干燥剂层，产生的高温干燥空气会吸出干燥剂里的水分，将其带出干燥机。
外加热型吸附式干燥机另一种是通过鼓风机将普通空气吹过外置在机筒的加热器，产生的高温空气可吸出干燥剂里的水分，将其带出干燥机。
此种外加热型吸附式干燥机不需要消耗压缩空气.即再生气消耗量为0%。
5.吸附式干燥机的干燥剂有哪些?吸附式干燥机一般采用硅胶、活性氧化铝、分子筛作为干燥剂。
吸附式干燥机工作原理
吸附式干燥机工作原理
吸附式干燥机是一种常用于去除空气中湿气的设备，其工作原理基于吸附剂的吸湿和再生过程。
下面将详细介绍吸附式干燥机的工作原理。
1. 吸附过程：当湿空气从干燥机的进气口进入时，它们会经过一个装满吸附剂（通常是颗粒状的物质，如硅胶或活性炭）的吸附塔。
湿空气中的水蒸气会被吸附剂吸附住，而干燥后的空气将从吸附塔的出口处流出。
2. 饱和状态：吸附剂在吸附过程中逐渐饱和，即大部分吸湿能力已用完。
此时，吸附塔中的吸附剂需要进行再生。
3. 再生过程：为了再生吸附剂，吸附式干燥机通常有两个吸附塔。
当其中一个塔处于饱和状态时，另一个塔则开始进行再生。
再生过程一般包括两个步骤：加热和冷却。
a. 加热：再生过程开始时，热空气被引入到饱和的吸附塔中。
热空气的高温能够将吸附剂中吸附的水分蒸发出来，转化为水蒸气。
b. 冷却：蒸发出的水蒸气进入冷凝器，被冷却并凝结成液态水。
液态水会被排出系统外，而热空气则继续流过吸附剂，将其冷却至再次可用于吸附湿度的状态。
4. 切换过程：在一段时间后，吸附塔的再生完成，吸湿过程的塔达到饱和状态。
此时，系统会自动切换到另一个吸附塔进行
吸附，同时将达到饱和状态的吸附塔进行再生，循环反复。
通过以上的工作原理，吸附式干燥机能够持续地去除湿气，提供干燥的空气供应。
它在许多领域中都有广泛的应用，如制药、电子、食品加工等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Gaspure差异化的市场策略
我们一直秉行“不能只问顾客要什么，然后想法子给他们做 什么”这样的企业方针，Gaspure技术团队成功地开发出了“壁 挂式”干燥机，开创出国内干燥机“小型化”、“微型化”的道 路。更大限度地满足客户对气源品质和用量方面的不同需求。 传统的冷冻式干燥机也尾随而来，开发出了小型化产品，靠 着低价销售，靠价格策略争取到了一部分市场。但作为业内人士 的我们不难发现随之而来的因为压缩成本造成设备组件质量不过 关，达不到标定的压缩空气处理量，导致冷干机超负荷运行，压 缩空气达不到客户所需要的值，售后服务更是空头支票。假象的 背后意味着我们更大的耗能，增加生产成本，影响产品质量，不 利于提高生产效益。甚至，因小失大，带来安全隐患。
Gaspure
壁挂式干燥机
上海岭泉实业发展有限公司
关于Gaspure（嘉浦洱）技术
Gaspure嘉浦洱科技是气源系统领域的领导者。我们致力于帮助
我们的客户使世界更健康、更清洁、更安全，为生产制造行业客户提 供增值技术。10多年来，它成功地在精密过滤技术和吸附式干燥机方
面实现了技术突破，在国内率先进入行业蓝海策略阶段。
吸附 ---- 干燥
吸附剂 干空气
湿空气
吸附现象的发生是因为: 1. 空气中的水份比吸附剂表面的水份更多 2. 由于 Van Der Waal’力的作用
干空气吹扫加速再生过程
湿空气 干空气
再生现象的发生是因为：
•干空气吹扫加热帮助水蒸气克服 Van Der Waals力，而脱离吸附剂
吸附 – 再生过程
入口过滤器
干燥机入口
干燥进入车间
什么是吸附
这是一个在任何固体表明会发生的现象. 水蒸气与吸附剂表面的分子有极强的亲和能量
水蒸气会在 Van Der Waals 力的作用下，停留在吸附剂表面.
水蒸气并不进入吸附剂内部，而只是在吸附剂的表面 这些吸附在表面的水蒸气可以通过加热吸附剂以及压缩空气的吹扫 而被除去
再生气量损耗小 A．卓越的机筒设计，保存95％的吸附热量， 储存的热量用于增加再生阶段的再生气温度， 提高设备的解吸附能力，使得再生更彻底。 B．干燥和再生采用反向对流方案，湿空气流 过干的吸附剂时效果最佳。
C．可根据干燥机的运行负载需求调节再生气 用量。
干燥剂使用寿命长 A．合适的机筒尺寸，使气体通过干燥 剂层的流速和时间保持最佳状态，充 分发挥干燥剂的性能。 B．合理的系统配置，在气流进入机筒 前，经高效除油处理即时清除气流中 内含油份与重污染物，避免干燥剂层 受污染。
压缩空气在再生过程中的作用......
在再生过程中，再生空气的主要作用是“运输”，
将脱离了吸附剂的水份从吸附剂表面带走
具有稳定一致的出气压力和露点 A．合理的筒体设计，保证了压缩空气与干燥 剂4.8秒的接触时间，满足成品气的露点要求 。 B．30％的干燥剂余量，用于补偿干燥剂的自 然老化，确保干燥。 C．大型扩散器，确保气流均匀通过干燥剂层 ，消除沟流现象。
• 设备采用了新颖高品质切断阀和先进可靠的进口 的PLC控制器，具有自动计时、自动切换工作的 特点。工作稳定可靠，动作准确。
• 无需基础，安装简便。 • 科学合理的切换时间设计保证出口气压稳定无波 动。
Gaspure技术
Gaspure每一个部件开发了模具，实现了标准量化生产,生产 工艺直接简化为装配测试，生产一台干燥机工时压缩到3小时以内； 新型的吸干机可多角度安装,且可壁挂,安装和维修空间大范围降低， 节省了工厂厂房空间；机体使用了国内外客户更容易接受的铝合 金，机壳采用了防氧化喷漆，在增加生产安全的同时，美化了工 人的工作环境；维修也因为提前考虑到吸附剂的体积变化,在吸附 剂内部安装了自锁紧装置,无需二次维护.可便捷的环保回收。更换 干燥剂简单，可一步完成，缩短了设备停机时间； Gaspure已经作为一项增值技术，更大程度低为现代化生产 制造行业节省资源，提高生产效益方面做出了杰出贡献。
A塔
B塔
再生排气消 声器
入口过滤器
干燥机入口
干燥进入车间
压缩空气
干燥气出口
出口过滤器
3.再生结束,准备 升压
A塔
0秒后, 右塔再生排气阀 关闭,右塔开始升 压30秒.
入口过滤器
干燥机入口
干燥进入车间
压缩空气
干燥气出口
出口过滤器
4.左塔干燥,右塔 升压
A塔
B塔
再生排气
升压阀打开, 两塔压力慢慢升 到平衡,300秒后 换塔进入下一个 循环.
吸附式干燥机布局流程
吸附式干燥机工作原理
压缩空气
干燥气出口
出口过滤器
A塔
B塔 从B塔上端
1、吸附式干燥机分A、 B双塔，压缩空气从A 塔下端进入，通过吸附 剂对湿润压缩空气进行 水分吸附；从A塔上端 干燥空气产出。 2、再生空气从B塔上 端，通过B塔对湿润吸 附剂进行水分脱离，带 水空气从B塔下端进行 排放。
再生排气
入口过滤器
干燥机入口
干燥进入车间
压缩空气
干燥气出口
出口过滤器
1.两塔并行干燥
开机前,左右 塔进/出气阀常 开,压缩空气同时 通过两塔到用气 点.
再生排气
入口过滤器
干燥机入口
干燥进入车间
压缩空气
干燥气出口
出口过滤器
2.左塔干燥,右塔再生 开机后,右塔进/出气 阀关闭,右塔再生进/排气 阀打开,压缩空气流经左 塔进行干燥,通过再生流 量调节阀调节,部分已干 燥空气通过节流孔板,节 流膨胀后对右塔进行再 生,此时右塔压力应为0 公斤,含有水分的压缩空 气通过右塔再生排气阀 和消声器释放到大气中.
随着行业技术探索步伐的不断加快，我们的产品和服务更优于帮 助客户解决在分析领域所遇到的各种挑战，无论是复杂的研究项目还 是常规检测或工业现场应用，Gaspure（嘉浦洱）技术不只是停留在 客户需要什么，更注重在帮客户做什么上面动脑筋。
吸附式干燥机的定义
吸咐式干燥机是通过"压力变化"(变压吸附原理）来达到 干燥效果。由于空气容纳水汽的能力与压力成反比，其干燥后 的一部分空气（称为再生气）减压膨胀至大气压，这种压力变 化使膨胀空气变得更干燥，然后让它流过未接通气流的需再生 的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生气吸 出干燥剂里的水份，将其带出干燥器来达到脱湿的目的。两塔 循环工作，无需热源，连续向用户用气系统提供干燥压缩空气。 无热再生式干燥机是利用变压吸附的原理，使干燥剂在 管网压力下吸附，然后再切换到大气压下脱附，并从干燥机出 口引回部分干燥气体对干燥剂进一步净化再生。双塔交替进行 以上过程，向用气点提供干燥的压缩空气。
