离合器维修手册
6CL033
B 离合器分离轴承的安装 (1) 在分离轴承的内表面上涂抹润滑脂后，安装轴承。
规定的润滑脂 三菱纯正润滑脂：代号 0101011 或相当品
6CL016
B 离合器摩擦片的安装
(1) 离合器花键部位应用刷子涂抹润滑脂
规定的润滑脂
飞轮
离离合合器器片 摩擦片
三菱纯正润滑脂：代号 0101011 或相当品
21－1
离合器
目录
规格 2 ....................................................................................................................................... 维修规格 2 ................................................................................................................ 力矩规格 2 ................................................................................................................. 润滑剂 2 ........................................................................................................................ 专用工具 2 ..................................................................................................................
规格
离合器－规格
21－2
维修规格
项目 离合器摩擦片铆钉下沉量 离合器壳膜片弹簧端高度差
极限值(mm) ≥0.3 ≤0.5
项目 离合器壳安装螺栓 离合器分泵安装螺栓 离合器分离拨叉支杆
力矩规格
扭矩(kgm) 1.9 3.6 3.6
润滑剂
项目
专用润滑剂
离合器摩擦片花键
三菱纯正润滑脂
离合器分离轴承内部
代号 0101011 或相
(2) 使用专用工具安装离合器片。
专用工具 MD998127
离离合合器器盖 壳组件
6CL028
离合器分泵
解体与组装
离合器－离合器分泵
1
2
3 4
8
5
21－6
解体步骤 1. 压杆 2. 护套
A 3. 活塞 4. 油杯 5. 锥形弹簧 6. 盖 7. 放油塞 8. 分泵
6 7
TRM1249
解体要领
A 活塞及油杯的拆卸 使用压缩空气从分泵中拆下活塞。 注意： ·用布罩住以防止活塞突然弹出。 ·缓慢使用压缩空气以防止刹车液溅出。
离合器分离轴承与分离拨叉结合面 当品
分离拨叉支杆
分泵推杆端部
分泵内部
工具
代号 MD998127
专用工具
名称 离合器摩擦片对中导 杆
用途 离合器摩擦片找正
离合器
解体与组装
离合器－离合器
21－3
3
7 1
43 2
8
5
6
1.9kg.m 3.6kg.m
3.6kg.m
解体步骤： 1.
C 2. 3.
B 4. 5. 6.
(3) 检查扭转弹簧有无游隙或损伤。若有需更换离合器摩擦片。 (4) 将离合器摩擦片与输入轴组装
在一起，在转动的情况下检查滑动情况和间隙。如果不能平稳 滑动或间隙过大，应在清洗和组装后再检查。若间隙过大，则 需更换离合器摩擦片和/或输入轴。
离合器分离轴承
注意 z 分离轴承内充填有润滑脂，不允许用清洗剂或类似液体清洗。 (1) 检查轴承有无卡滞、损坏、噪声或不正常的转动。并检查膜片
中，人吸入含有石棉纤维的空气时会对身体造成严重伤害。
分解要领：
A 分解分离拨叉 使分离拨叉如箭头所示方向滑动，同时从回位夹中拆
卸分离杆销，分解分离拨叉。注意不要用力使分离拨 叉向箭头以外的方向移动以免损坏回位夹。
6CL002
检查
离合器壳组件
(1) 检查弹簧膜片的磨损及高度不均情况。若有明显的磨损或高度差 超过极限值，则需更换。 极限值：≤0.5mm
(2) 检查离合器压盘表面有无磨损、裂纹及卡滞。 (3) 检查搭接板铆钉有无松动，若有则需更换离合器壳组件。
铆钉下沉量
6CL003
离合器摩擦片
(1) 检查摩擦面铆钉是否松动、不均匀接触及因卡滞而引起的变 质、润滑油或润滑脂附着等缺陷。若有需更换离合器摩擦片。
(2) 测量铆钉下沉量。若超出极限值，需更换离合器摩擦片。 极限值：≥0.3mm
弹簧接触面有无损伤。 (2) 如果分离拨叉接触面有异常磨损，应更换轴承。
分离拨叉
(1) 如果轴承接触面有异常磨损，应更换分离拨叉。
离合器－离合器
21－5
注意：
·组装离合器时，应在每个需润滑的部件上涂适量的润滑脂，但不
要过量，否则将引起离合器打滑或抖动。
安装要领
A 分离拨叉的安装 规定的润滑脂 三菱纯正润滑脂：代号 0101011 或相当品
离合器 3 ............................................................................................................................... 离合器分泵 6 ...................................................................................................................
6CL035
检查
(1) 检查分泵的内表面是否有伤及不规则磨损。 (2) 如果活塞油杯的外圆周有伤痕或有疲劳痕迹或唇口有过度磨
损，应更换壳 离合器摩擦片 回位夹 离合器分离轴承 分泵 分离拨叉罩 分离拨叉 分离叉支杆
TRM1255
分离杆销 分离拨叉
归位夹
离合器－离合器
21－4
注意：
维修离合器组件时，不允许用砂磨或用干刷子及压缩空气清
洗，以免产生粉屑(应用蘸水布)。离合器摩擦片含有“石棉纤
维”，如果维修时产生粉屑，粉屑中的石棉纤维将悬浮于空气
dsg变速箱维修手册
dsg变速箱维修手册DSG（直接换挡变速箱）是一种先进的双离合器自动变速器，它的优点包括快速无缝换挡、燃油经济性高、驾驶体验顺畅、减少动力损失等。
然而，买车易修车难，因此了解DSG变速箱的维修手册是必不可少的。
一、DSG变速箱的技术原理DSG变速箱是由两个单独的湿式离合器组成的，并配备六个或七个速度挡位。
相较于传统的自动变速器，DSG能够快速、连续地变速，使得车辆的加速更为顺畅、迅速。
二、DSG变速箱的故障排查1、油液质量不佳DSG变速箱会因使用质量不好的油液而导致故障。
因此，为了保证变速箱的正常工作，车主需要定期更换油液。
2、离合器片使用寿命到期DSG变速箱中的离合器片在使用一段时间后会出现磨损，导致无法有效地转换换挡。
当离合器片使用寿命到期时，需要更换。
3、同步器的磨损同步器在DAG变速箱中扮演着极为重要的角色，如果出现故障，将会导致DSG变速箱的换挡出现困难。
在检查DSG变速箱的情况时，若发现同步器存在问题，则需要进行更换。
三、DSG变速箱的维修手册1、换挡油的更换更换油液是DSG变速箱维护的基本操作。
建议客户更换ZF经销商推荐的更换油，以保证变速器的正常工作。
首次使用不超过100,000公里或第一次更换后每60,000公里更换DSG变速器油液，以最大程度地保证变速器的工作性能。
2、离合器片的更换离合器片磨损后，需要及时更换。
更换前，请先将变速器的故障检查完毕，并在更换时正确采用拆装方式。
3、同步器的更换同步器的故障是DSG变速箱的一个重大问题。
如果检测到同步器不工作，则需要及时进行更换。
综上可得，掌握DSG变速箱的维修手册是十分重要的。
在正常的维修操作中，需要多方面注意，以最大程度地保证车辆的正常工作。
同时，及时维修也能延长车辆的使用寿命。
离合总泵、助力器故障检查
5
二、离合器总泵、离合器助力器功能介绍
b：离合助力器 1.离合器助力器工作原理： 离合器助力器外接压缩空气作为助力源，通过离合总泵输出油压和行程伺服控制离 合器助力器输出力和行程实现商用车离合器的分离和接合。 带两位三通阀换档助力辅助功能离合器助力器，增加换档助力正时进气功能，当离 合器助力器输出至某设定位移时(一般在离合器刚好切开时助力器输出位移)两位三通 阀打开，气源气压通过阀上气口输出压缩空气供给换档助力气缸。此功能意在保护变 速箱，防止离合未切开时就进行换档助力产生变速箱打齿等危害。 带测量杆辅助功能离合器助力器，增加测量杆辅助测量判断功能，随着离合器摩擦 片的磨损，离合器助力器内部活塞初始位置发生改变，安装测量杆后测量杆也随着活 塞位移发生变化，通过测量测量杆外露部位长度变化值判断离合器摩擦片是否需要更 换。
7
8
YC6J机、6J80T变速箱
康机、6J80T变速箱
Q102Y22-1604610A
Q102Y22-1604610A1604710A
RE5451VV-1604180B
RE5451VV-1604180B
9
10 11 12 13 14 15 16 17 18
LD3381UT-1604180A RX3331VV-1604180A 1M3CD14A51C2A1604180 RC1511UA-1604180 RC1511UA-1604180 3M3YJ16A38F1A1604180 DAA1-1604180
12
二、离合器总泵、离合器助力器功能介绍
d:离合助力器与推杆：推杆长度测量方法。
13
三、安全指南
1.离合器总泵、助力器维修指南： （1）在实施车辆检修养护前，请仔细阅读整车和部件三包政策以及相关的安全流程和 本维修使用手册； （2）当车辆进行检修前请确认车辆状态：将车停在水平路面，拉上手刹，关闭发动机， 用枕木等垫在轮胎下，确保车辆静止； （3）在已经阅读和掌握推荐流程前，请勿安装、拆卸、组装产品，请使用正确的工具、 和正确的使用方法进行拆装和维修。 （4）当在驾驶舱、车辆下面或车辆四周进行检修工作时，请保证发动机关闭并拔下车 钥匙，当需要气动车辆时，需特别注意防止接触到回转、运动、泄漏、发烫或带 电的部件； （5）如果系统中存在压力，请勿连接或断开管路，应先排出对应储能系统的压力防止 管路在压力作用下甩出来造成人身伤害； （6）请不要超过整车厂规定的压力； （7）请使用正规渠道得到的零部件进行更换，必须使用同型号、同尺寸的产品进行更 换。无整车厂或部件厂的授权，请勿尝试对产品进行擅自更改、加焊等操作。 （8）产品总成未固定在整车上时，请勿操纵离合系统和本总成，防止产品内部活塞飞 出造成人身伤害。
车辆离合器片维修方案
车辆离合器片维修方案车辆离合器片作为车辆传动系统重要部分，定期检修和维护是保证车辆正常运转的重要环节。
本文将介绍车辆离合器的工作原理、维修原则及维修方法，希望能够帮助车主和维修工。
工作原理离合器是用于控制汽车发动机与变速器 Input Shaft 之间连接和分离的装置，通过踩下离合器踏板，离合器主缸压力顺应自由行程减小迅速突变，从而推动活塞，形成离合器分离，发动机与变速器断开连接，完成换档。
离合器的主要部件包括离合器盘、摩擦片和变速器输入轴。
等离子切割机可以把离合器盘割成两半，取下离合器盘，并用磨床磨平离合器盘之间的粗糙面，恢复其摩擦性能。
在检查离合器片时，我们需要先检查摩擦片的厚度是否合格，如果不合格，可以用车辆维修工具更换离合器片。
我们还需要检查离合器盘面是否平整，否则会影响车辆的倒车启动性能。
维修原则离合器片的维护决定了车辆传动系统的正常运转。
因此，我们需要根据离合器片使用寿命和实际摩擦片厚度，来判定是否需要更换离合器片。
如果只是摩擦片严重磨损，而离合器盘还保持平整，则可以单独更换摩擦片。
如果离合器盘出现严重裂纹或者磨损，则需要更换离合器盘。
在进行离合器维修时，需要使用专业工具和配件，因为离合器对车辆传动系统的贡献很大，一个不小心的维修操作可能会导致整个传动系统的损坏，所以需要注意多方面信息的运用。
维修方法离合器片的维修操作步骤主要包含以下几个：1. 卸下离合器片拆卸离合器盖板后，用手轻轻搬动离合器片，维护车辆传动系统的合理站位，防止离合器片稍微按下就与之相连。
2. 拆卸离合器盘把压盘拆边，注意不要改变原来的安装方向。
然后清洗好底部离合面，并放置清洁台上，以备安装。
3. 更换离合器片把车辆的变速器和发动机部分分开，拆卸原来的离合器片，然后再把新的离合器片装回去。
接着安装好压盘，按照一定的力量进行压制，压制完成以后，将整个组件重新安装到车上。
4. 调整操作力度安装完后，我们需要对离合器进行调整，以便更好地恢复它的功能。
离合器维修手册
离合器常见故障的判断及解决办法湖北三环离合器有限公司引起离合器故障有使用操作因素、日常保养因素、整车配套因素、离合器本身因素等多方面，所以对离合器故障维修前，要求从了解司机操作习惯习惯→→整车的日常保养整车的日常保养→→检查整车的离合器分离系统检查整车的离合器分离系统→→拆变速箱检查分离轴承机构离轴承机构→→检查离合器的顺序，来了解和检查分析引起离合器故障生产的根源，再针对故障根源进行维修。
离合器在使用过程中，经常出现的故障主要有以下几种故障模式：1、离合器打滑2、分离不彻底3、起步发抖、离合器异响4 4、离合器异响5 5、离合器踏板沉重、离合器踏板沉重下面我们针对这些故障类型进行逐一分析。
1、离合器打滑故障现象①当汽车起步时，完全放松离合器踏板后，汽车提速慢，发动机的动力不能完全传至变速器主动轴，使汽车动力下降，油耗增加和起步困难。
②汽车加速时，车速不能随发动机转速提高而加快，以致行驶无力。
③当重载上坡时，打滑现象会更明显。
故障原因①由于离合器踏板自由行程太小或没有，分离轴承压在离合器分离指（环）上，抵消了工作压紧力，压紧弹簧压紧力不足。
②由于摩擦片上沾有油污；③由于离合器设计匹配不足，离合器后备系数选择过小，造成正常使用情况下出现打滑情况；④离合器和飞轮连接螺钉松动。
⑤严重超载运行超过了离合器的设计能力而造成离合器打滑。
⑥过多使用半联动造成摩擦片异常磨损，压盘工作面产生变形、翘曲或断裂。
⑦摩擦片过度磨损，超过磨损极限使工作压紧力下降，磨损变薄、龟裂、硬化，铆钉外露。
⑧摩擦力矩严重不足：压紧力不足，摩擦系数小，离合器紧固螺钉松动。
离合器打滑故障原因相关图片故障判断与排除①拉紧手刹制动器，挂上低速档，慢慢放松离合器踏板徐徐加大油门，若汽车不动，发动机仍继续运转而不熄火，说明离合器打滑。
②检查离合器踏板是否有自由行程，如果没有自由行程，应予调整。
③经上述检查排除后仍然打滑时，应拆下离合器检查摩擦片的状况。
款赛拉图底盘离合器维修手册
离合器系统一般事项规格（M5BF2）．．．．．．．．．．．．．．．．．．．．．．．．CH-2维修标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-2规格（M5GF1）．．．．．．．．．．．．．．．．．．．．．．．．CH-3维修标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-3规定扭矩．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-4润滑．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-4专用工具．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-5故障检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-6离合器系统结构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-8维修调整程序离合器踏板．．．．．．．．．．．．．．．．．．．．．．．．CH-12放气．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-13离合器盖和离合器片结构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-14拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-15检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-17安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-18离合器总泵结构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-20拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-21检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-23安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-23分解．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-24重新组装．．．．．．．．．．．．．．．．．．．．．．．．．．CH-25离合器踏板结构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-26拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-27检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-27安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-28离合器分泵结构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-29拆卸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-30检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-30安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-30分解．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．CH-30重新组装．．．．．．．．．．．．．．．．．．．．．．．．．．CH-31CH-2 离合器系统一般事项*I.D：内径维修标准（M5BF2）一般事项 CH-3*I.D：内径维修标准（M5GF1）CH-4 离合器系统规定扭矩一般事项 CH-5专用工具EBDAFF36工具（号码和名称）图示用途安装离合器片09411-25000离合器片导杆EOKD001ACH-6 离合器系统故障诊断E80C8D96一般事项 CH-7CH-8 离合器系统离合器系统结构图E06CFA911.离合器踏板2.总泵3.油箱软管4.储液罐5.离合器油管6.离合器软管7.分泵8.分离杆BOGE001A离合器系统 CH-91.离合器踏板2.总泵3.油箱软管4.储液罐5.离合器油管6.离合器软管7.分泵8.分离杆9.分离拨叉10.离合器片盖11.离合器片12.分离轴承LOGE001A扭矩：Nm(kg-cm,Ib-ft)CH-10 离合器系统结构图(M5BF2) E03CA1401.分泵和软管2.分泵垫圈螺栓3.分离杆U形夹销4.分离杆卡销5.分离杆螺母6.分离杆弹簧垫圈7.分离杆平垫圈8.分离杆拨叉轴9.分离杆轴套10.分离杆拨叉轴11.分离离合器轴承12.分离离合器衬套13.分离离合器螺栓14.分离离合器轴套15.分离离合器垫圈螺栓16.滚动杆支架垫圈螺栓BOGE003A扭矩：Nm(kg-cm,Ib-ft)离合器系统 CH-11结构图(M5GF1)1.离合器分离拨叉轴2.离合器分离轴承3.分离轴承衬套4.轴套5.螺栓6.双头螺栓7.离合器分泵8.离合器分泵螺栓9.U形夹销10.轴套11.螺母12.弹簧垫圈13.轴套LOGE003A扭矩：Nm(kg-cm,Ib-ft)CH-12 离合器系统维修调整程序E9F72DBF检查和调整离合器踏板1．测量离合器踏板高度（从踏板垫面至地板）和离合器踏板U形夹销间隙（在踏板垫面处测量）。

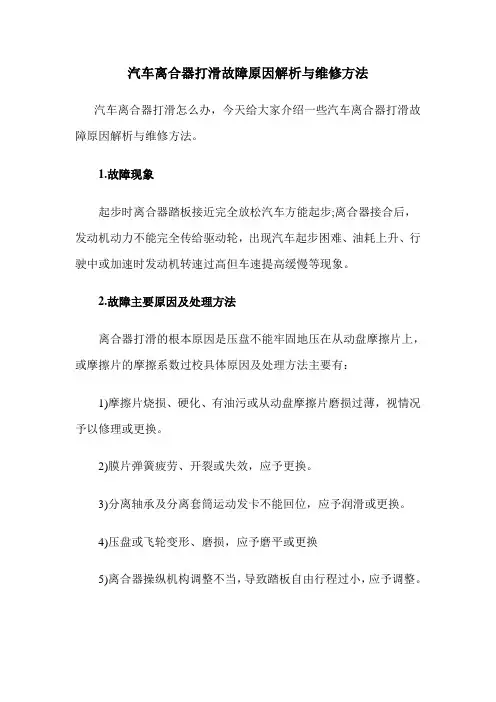

汽车离合器打滑故障原因解析与维修方法
汽车离合器打滑故障原因解析与维修方法汽车离合器打滑怎么办，今天给大家介绍一些汽车离合器打滑故障原因解析与维修方法。
1.故障现象起步时离合器踏板接近完全放松汽车方能起步;离合器接合后，发动机动力不能完全传给驱动轮，出现汽车起步困难、油耗上升、行驶中或加速时发动机转速过高但车速提高缓慢等现象。
2.故障主要原因及处理方法离合器打滑的根本原因是压盘不能牢固地压在从动盘摩擦片上，或摩擦片的摩擦系数过校具体原因及处理方法主要有：1)摩擦片烧损、硬化、有油污或从动盘摩擦片磨损过薄，视情况予以修理或更换。
2)膜片弹簧疲劳、开裂或失效，应予更换。
3)分离轴承及分离套筒运动发卡不能回位，应予润滑或更换。
4)压盘或飞轮变形、磨损，应予磨平或更换5)离合器操纵机构调整不当，导致踏板自由行程过小，应予调整。
6)对于采用机械拉索式操纵机构来说，可能拉索卡滞、自调装置失效等，应视情润滑、更换。
7)离合器液压操纵机构中的离合器主缸不良，应检修或更换。
3.故障诊断方法诊断离合器打滑故障的方法是：拉紧驻车制动，挂上低速挡，慢慢放松离合器踏板并逐渐减小节气门开度，发动机仍继续运转不熄火，说明离合器打滑。
离合器打滑的根本原因是离合器主、从动部分摩擦力矩不足，发动机输出力矩不能全部传给传动系。
在确认离合器打滑后，可按以下步骤检查:1)检查离合器踏板的自由行程。
离合器自由行程应符合原厂的规定，如踏板没有自由行程或自由行程过小，需进行调整。
液压操纵式离合器自由行程的调整：旋松锁紧螺母，调节推杆，使推杆长度缩短，直到自由行程符合要求。
拉索操纵式离合器自由行程的调整:松开锁紧螺母，调整调整螺母，护套有效长度缩短，使自由行程符合要求。
对自调式拉索，应按相关维修手册检查其自调功能是否正常。
2)对可拆下离合器下盖的车辆可拆下离合器下盖，检查分离轴承的回位情况及分离杠杆的高度。
非自调式离合器在离合器接合时分离轴承与分离杠杆之间应存在自由间隙，这将使得非自调式离合器在离合器踏板上需有较大一些的自由行程。
f0 维修手册第四章_离合器[1]
第四章离合器第一节离合器装置1.1离合器装置的拆卸1.1.1 装上专用工具（如图所示），防止拆下后摩擦片掉下；1.1.2 按十字交叉方式一次性松开螺栓，直到弹簧压力被释放出来；1.1.3 拆出离合器盖总成和离合器从动盘总成。
注意：不要让油污杂质等掉到摩擦片和飞轮等表面上。
1.2 离合器装置的安装说明1.2.1 把专用工具插入摩擦片，固定位置，然后插入飞轮中心孔；1.2.2 把离合器和飞轮上的标记对齐，从上面靠近定位销的螺栓开始，按照下图的顺序安装好螺栓；安装力矩：20 N•m1.2.3 检查好摩擦片安装在中心孔后，轻轻的摇动专用工具，将其取下；1.2.4 旋转飞轮来检查膜片尖端的轴向圆跳动。
轴向圆跳动≤1.0mm如超标，应更换离合器压盘；或者用工具调整。
1.3 离合器盖总成的检查1.3.1 测量膜片弹簧的磨损，如不符合，应更换离合器盖总成；深度A ≤0.5mm宽度B ≤6.0mm1.3.2 用游标卡尺测量两侧铆钉和离合器从动盘表面间的深度，如不符合，应更换离合器摩擦片；深度≥0.3mm1.3.3 用百分表测量离合器摩擦片的轴向圆跳动，如不符合，应更换离合器摩擦片。
轴向圆跳动≤0.7mm第二节飞轮2.1 飞轮的拆卸2.1.1 用专用工具（如图所示）卡住飞轮；2.1.2 按十字交叉顺序分次均匀地拆出安装螺栓；2.1.3 拆出飞轮。
2.2 飞轮的安装说明2.2.1 将飞轮装在曲轴上；2.2.2 用手预紧飞轮锁紧螺栓；2.2.3 按十字交叉顺序逐渐紧固锁紧螺栓。
2.3 飞轮的检查在气缸体上安装上百分表。
测量飞轮的轴向圆跳动，如不符合，应更换飞轮。
轴向圆跳动≤0.1mm。
2007款大众迈腾oam-7档双离合器变速箱维修手册
售后服务修理手册Magotan 20070AM 型 7 挡双离合器变速箱版本： 01.2010售后服务技术信息售后服务维修手册修理组Magotan 20070AM 型 7 挡双离合器变速箱版本：01.2010修理组00 技术数据30 离合器34 操纵机构、壳体35 齿轮、传动轴39 主减速器，差速器工长和机工必需掌握所有技术信息。
因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。
此外在维修时也要遵循维修安全的基本原则。
版权所有。
不经法人同意不得使用。
Printed in China Copyright (c) 2010 Volkswagen A G，WolfsburgFAW5R0148.74Magotan 20070AM 型 7 挡双离合器变速箱 01.2010目录00 - 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 2 3 4变速箱标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 型号代码，发动机匹配，传动比 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 加注量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 2 234 4 4.1 工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.3 机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4 使用检测仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 - 离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 1 拆卸和安装双离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 8 1.1 拆卸双离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 维修离合器的分离装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3 调整“K1 和 K2”接合轴承的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 111.4 安装双离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1734 - 操纵机构、壳体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 1 更换变速箱油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 22 1.1 更换齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2 更换中央液压系统油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 2 换挡操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 25 252.1 换挡操纵机构一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2 拆卸和安装带换挡拉索的变速杆 -E313- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.3 检测换挡拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 2.4 调整换挡拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 2.5 换挡杆应急解锁装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 2.6 拆卸和安装手柄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 2.7 检测换挡操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 3 双离合器变速箱机械电子单元 -J743-的安全说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 4 机械电子单元一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 拆卸双离合器变速箱机械电子单元 -J743-；变速箱已拆卸 . . . . . . . . . . . . . . . . . . . . . . . . 拆卸双离合器变速箱机械电子单元 -J743-；变速箱已安装 . . . . . . . . . . . . . . . . . . . . . . . . 33 34 415 6 7 将双离合器变速箱机械电子单元 -J743-置于“拆卸位置” . . . . . . . . . . . . . . . . . . . . . . . . 52 8 安装双离合器变速箱机械电子单元 -J743-；变速箱已拆卸 . . . . . . . . . . . . . . . . . . . . . . . . 安装双离合器变速箱机械电子单元 -J743-；变速箱已安装 . . . . . . . . . . . . . . . . . . . . . . . .拆卸和安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 58 91062 62 67 68 10.1 拆卸变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.2 安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10.3 发动机和变速箱连接螺栓的拧紧力矩以及有关动力总成支承架的说明 . . . . . . . . . . . . . . . . 11运输变速箱并将其固定在装配台上 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70 35 - 齿轮、传动轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73 73 1目前还未对齿轮和传动轴进行过修理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 - 主减速器，差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74目录iiiMagotan 20070AM 型 7 挡双离合器变速箱 01.20101密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7475 771.1 更换右侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 更换左侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .iv目录Magotan 20070AM 型 7 挡双离合器变速箱 01.20101变速箱标识KHN-变速箱代码1页01.06.06-生产日期：2006年6月1日 KHN 01 . 06 . 06 14 13:59 002614- 车间代码 13:59-时间 0026-序列号KHN 01 . 06 . 06 14 13:59 0026N00-105442 型号代码，发动机匹配，传动比如果是做为一个维修配件使用，需要考虑变速箱型号代码。
离合器的修理及故障排除
离合器的修理及故障排除随着车辆的普及，汽车的保养和维护已经成为每个车主不可或缺的任务。
在日常的使用中，离合器是一块十分重要的部件，它不仅关系到车辆的动力输出，还直接影响着行驶的平稳性和转向的灵活度。
因此，对于离合器的修理和故障排除，是每个车主必须掌握的技能。
一、离合器的故障排除对于离合器的故障排除，我们首先需要了解离合器的组成结构和工作原理。
离合器主要由离合器盘、离合器压盘和离合器释放器三部分组成，工作原理是基于摩擦力的原理，通过离合器压盘的压力，使离合器盘与发动机同步转动或分离，从而控制传动力的输出和中止。
1. 识别故障症状在排除离合器故障之前，我们需要先了解车辆的车况表现，以此来识别故障的症状。
一般而言，离合器故障的症状表现在以下几个方面：a. 变速时打滑此外一般表现为变速时油门踩下去，发动机转速上升但车速不增加。
b. 档位选错选挡时轻轻挂上，挂不进去，或者就算挂上也进不了档，甚至有时候驾驶员感觉挂上了，实际上却没有挂上。
c. 离合器抖动离合器出现抖动，主要表现在启动车辆、换挡、加速等过程中，会有明显的抖动现象。
2. 排除离合器故障综合以上症状，我们需要结合实际情况，对离合器故障进行排除。
一般而言，可以从以下几个方面入手：a. 检查离合器盘检查离合器盘的磨损情况。
如果离合器盘磨损过度，会导致离合器失效，需要更换新的离合器盘。
b. 检查离合器压盘和离合器释放器检查离合器压盘和离合器释放器的松紧情况。
如果离合器压盘或离合器释放器松动或损坏，也会导致离合器失效，需更换新的离合器压盘或离合器释放器。
c. 检查离合器液检查离合器液的充盈情况。
如果离合器液不足或液压系统有堵塞，也会导致离合器故障，需添加或更换离合器液。
二、离合器的修理当出现离合器故障时，如果没有及时排除，会进一步影响车辆的行驶表现。
在一般情况下，简单的离合器故障可以在自己家中就可以维修和更换。
如果需要更换整个离合器，可以寻找专业的汽车维修站来进行更换。
吉利自由舰维修手册-变速箱、油门、离合.pdf
第二篇 底盘第一章 变速操纵装置第一节 变速操纵装置变速操纵装置描述本车配备有拉杆式和钢索式2种变速操纵装置，分别用于1.3L 和1.5L 排量的发动机车型，其档位均为：5前进档 + 1倒档。
