电气图里电缆标注的符号是什么意思

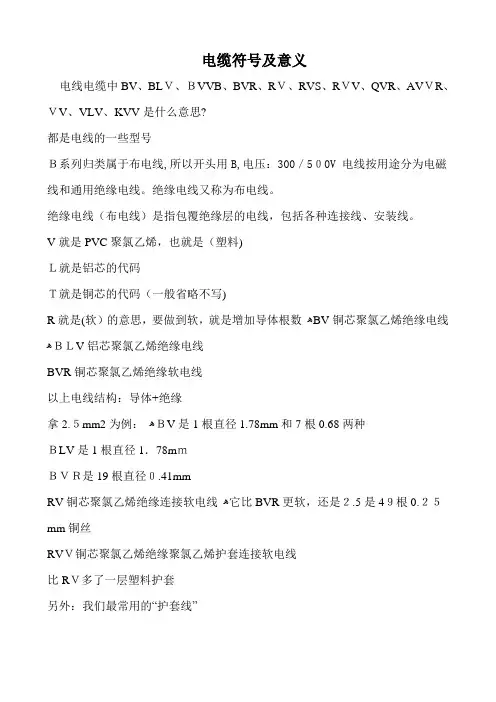

电缆符号及意义

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数ﻫBV铜芯聚氯乙烯绝缘电线ﻫBLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:ﻫBV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线ﻫ它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
电气图符号

电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT、AW含义1、AP---动力配电箱,2、AL---照明配电箱,3、ALE---应急照明配电箱,4、AT----双电源切换箱,5、AW---电表箱;很多设计院是按这个来给配电箱分类的,在前面加数字表示楼层,后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV塑料铜芯线-3X103根10平方毫米的电线2、PVC25用PVC管,管径是25即1寸3、WC敷设方式--沿墙敷设4、CC敷设方式--沿地敷设5、MR在金属线槽内敷设三、ZR-BV-34~CT含义ZR表示阻燃;BV表示塑料铜芯线;34表示3根4平方的线;CT表示敷设方式为电缆桥架敷设;四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管;2、WC表示敷设方式为暗敷设在墙内;3、CC表示敷设方式为暗敷设在顶板内;五、NH-BV-7x6SC32CEWE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设;六、NHBVR-21.5-SC15-CEWE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设;1、Sc:直径为的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC:沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5硬铜芯聚氯乙烯绝缘电线3跟2、JDG20紧定式镀锌薄壁电线管DN203、SR沿钢锁敷设4、WC墙内暗敷设5、CE沿天棚或顶板面敷设电缆常见型号:1、BV一般用途单芯硬导体无护套电2、RV一般用途单芯软导体无护套电缆3、BVR铜芯聚氯乙烯绝缘软电缆4、VV表示:聚氯乙烯绝缘第一个V,聚氯乙烯护套第二个V5、YJV22表示:交连聚氯乙烯绝缘YJ,聚氯乙烯护套V,钢带凯226、型号加“ZR”或“FR”的为阻燃电缆电线;加“L”为铝线电线的型号较简单:7、B V V--聚氯乙烯绝缘和护套铜心线,8、BV聚氯乙烯绝缘铜心线,9、BVR--聚氯乙烯绝缘铜心软线,10、BX--橡皮绝缘铜心线,11、RHF--氯丁橡套铜心软线;列1、YFD-VV-0.6/1kV41X35+PE1X16YFD系列预制分支电缆VV、YJV单芯型分支联接体电压0.6/1KV分支电缆截面6mm212、W L表回路的意思列2、SYWV-75-5P-PVC16-WC1、SYV:实心聚乙烯绝缘,PVC护套,国标代号是射频电缆--又叫“视频电缆”;2、SYWV:聚乙烯物理发泡绝缘,PVC护套,国标代号是射频电缆;特性阻抗:75欧姆3、5P表示屏蔽五类,不带P表示非屏蔽。
电缆符号及意义

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线(布电线)是指包覆绝缘层的电线,包括各种连接线、安装线。
V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码T就是铜芯的代码(一般省略不写)R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线,带护套的较安全。
说白了,我们最常用的“护套线”,一层白色聚氯乙烯护套,里面套着几根BV线。
这种线一般是铜芯导线,除了导线外面有一层绝缘层外,导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般的是多芯,扁的一般是单芯。
YJV是什么电缆(YJV电缆含义)【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜(紫铜)【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要定做电缆。
电气设计图纸中符号表示大全

电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式,总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架,梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P塑壳断路器的一种,额定电流32A,2极开关四、型号的含义R-连接用软电缆(电线),软结构。
B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
配电箱系统图中的符号解析

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理??配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理,当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。
配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。
分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。
(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。
电气系统图的字母表示的意思

电气系统图的字母表示的意思电气系统图字母代表一览表AACC:暗敷设在不能进入的顶棚内AC::沿或跨柱敷设:ACE:在能进入人的吊顶内敷设AB-沿或跨梁(屋架)敷设BB系列归类属于布电线,所以开头用B,电压:300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜BLV铝芯聚氯乙烯绝缘电线以上电线结构:导体+绝缘(拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套)BE:沿屋架或跨屋架敷设BC:暗敷设在梁内CC-穿金属软管敷C-吸顶CC-暗敷设在屋面或顶板内CE:沿天棚面或顶棚面敷设CE-混凝土排管敷设CL-柱上CLC:暗敷设在柱内CLE:沿柱或跨柱敷设CP-金属软管CT-电缆桥架敷设CS-链吊DDB-直接埋设DS-管吊FFC:地板或地面下敷设:FPC:穿阻燃半硬聚氯乙烯管敷设FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设MMT:穿电线管敷设MR:金属线槽敷设M:用钢索敷设NNHBV-耐火型铜芯聚氯乙烯绝缘电线KKPC-穿聚氯乙烯塑料波纹电线管敷设TTC-电缆沟敷设:TC-电缆沟WW-墙壁安装WS-沿墙面敷设WE-沿墙面敷设WC:暗敷设在墙内SS-支架SR:沿钢线槽敷设SCE:吊顶内敷设,要穿金属管SC-穿焊接钢管敷设RR-嵌入RC-镀锌钢管R就是(软)的意思,要做到软,就是增加导体根数RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套VV就是PVC聚氯乙烯,也就是(塑料)就是铝芯的代码PPC-PVC塑料硬管PC—穿硬塑料管敷设:PCPR—塑料线槽敷设:PR另外:我们最常用的“护套线”同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线)超五类非屏蔽双绞线 5eUTP 5eFTP(网线)电话线 HYA 10*2*0.5 (表示10对0.5mm的双绞线电缆)电话线 HBV HBVVHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV:交联聚乙烯电缆,3*4:三根四平方的。
电气图里电缆标注的符号

电气图里电缆标注的符号RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R、软电线;VV、PVC绝缘与PVC护套,只有一个V就是指前者,且没有护套;P、屏蔽线K、控制电缆;B、电线;-105、表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母就是B,表示扁平电缆,就就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L就是铝导线,有J就是交联,有ZR连在一起就是“阻燃”,有NH连在一起就是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象就是铜屏蔽层,没有就是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53) 聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗↖石油膏填充*市话通信电缆↘↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗↖自承式HYA-200×2---- ×0、4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
水电图纸上各种符号的意义

水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG--用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL—-沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G-—管吊式B——壁装式R-—嵌入式BR—墙壁内安装配电线路的标注方法:a—-b(c×d)e—-f其中:a--回路编号b--导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位灯具吸顶安装标注方法:其中:a--灯数b——型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量,We—-灯泡安装高度,mf-—安装方式L-—光源种类,白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看,符号,字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV—4*25+1*16-CT—SC80—ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示:暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C:BV:是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C :是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25"LGJ是钢芯铝绞线的意思,185是指导线的截面积,25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L—-—-火线、N——-—零线、G——-地线、插座内部有此符号标识。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气图里电缆标注的符号是什么意思TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】电气图中BV-3*6 SC25 FC/0.8m是sc:焊接钢管tc:电线管薄钢管pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管BV----聚氯乙烯绝缘(铜芯)电线3*6---共3根,每根电线规格为6平方毫米(铜芯截面积)SC25--上述电线穿入标称直径25mm的钢管(厚壁焊接钢管)FC----敷设在地面或地板下0.8m--敷设(埋设)深度,一般设计不须这么标注(施工规范要求)CE-沿顶板面明敷WE-沿墙面明敷WC-沿墙体暗敷FC-沿地面暗敷CC-沿顶板暗敷CT-沿桥架敷设一RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯(主人解释:R.软电线;VV.PVC绝缘和PVC护套,只有一个V是指前者,且没有护套;P.屏蔽线K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线”,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘)(锡丝铝)聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1)类别:H——市内通信电缆HP——配线电缆HJ——局用电缆(2)绝缘:Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
YJV22-3*95,铜导体,交联聚乙烯绝缘,双钢带铠装,聚氯乙烯护套。
rvvp:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。
用途:仪器、仪表、对讲、监控、控制安装rg:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(hfc)中传输数据模拟信号utp:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 kvvp:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量 sywv(y)、sykv 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘)(锡丝铝)聚氯乙烯(聚乙烯)rvv(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明avvr 聚氯乙烯护套安装用软电缆sbvv hya 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用rv、rvp 聚氯乙烯绝缘电缆rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用(BVR是软线 BV是硬线,如果不用护套线,可以用PVC管)rib 音箱连接线(发烧线)kvv 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量sftp 双绞线传输电话、数据及信息网ul2464 电脑连接线vga 显示器线syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)sdfavp、sdfavvp、syfpy 同轴电缆,电梯专用jvpv、jvpvp、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆RVV 与 KVV RVVP 与 KVVP 区别: RVV 和RVVP 里面采用的线为多股细铜丝组成的软线,即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线,即BV线组成。
AVVR 与 RVVP 区别:东西一样,只是内部截面小于0.75平方毫米的名称为AVVR, 大于等于0.75平方毫米的名称为RVVP. SYV 与 SYWV 区别: SYV 是视频传输线, 用聚乙烯绝缘。
SYWV是射频传输线,物理发泡绝缘。
用于有线电视。
RVS 与RVV 2芯区别: RVS为双芯RV线绞合而成,没有外护套,用于广播连接。
RVV 2芯线直放成缆,有外护套,用于电源,控制信号等方面。
RVVP与RVSP RVVP是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线 RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线,就是把线绞在一起. NHRV是耐火型铜芯聚氯乙稀绝缘连接软电线;HBYV铜芯实心聚乙烯绝缘聚氯乙烯护套平行线(电话线);RVSP是普通铜芯聚氯乙稀绝缘绞型连接软电线;HYV 铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。
HYV-5×(2×0.8)代表电缆内有5对0.8mm2线。
其他雷同. SYWV-75-5、SYWV-75-7和SYWV-75-9 只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11 类屏蔽线彩色信号不超过365米黑白信号不超过 670 米 SYWV-75-5:500米 SYWV-75-7:700米 SYWV-75-9:900米补充:如果要达到1公里以上的布线最好用光纤和光端机 RVB:平行多股软线(扁的),就象家里经常用的电话线裸线,只是其中的芯线和RVV芯线一致,两根芯线是平行包在护套中的,通常是一个护套两根 RVS:对绞多股软线,就是将RVB的软芯撕开,对绞后即可!呵呵,通常是两根对绞 RVV:多股软线,就是芯线由多股铜丝组成,RVV线是弱电系统最常用的线缆,其芯线根数不定,有单根的,也有多根的,外面也有护套。
但是芯线之间的排列没有特别要求监控线材的选用线材选型 1、视频线摄像机到监控主机距离≤200米,用rg59(128编)视频线。
摄像机到监控主机距离>200米,用syv75-5视频线。
2、云台控制线云台与控制器距离≤100米,用rvv6×0.5护套线。
云台与控制器距离>100米,用rvv6×0.75护套线。
3、镜头控制线采用rvv4×0.5护套线。
4、解码器通讯线应采用rvv2×1屏蔽双绞线 5、摄像机电源线若系统有20台普通摄像机,摄像机到监控主机的平均距离为50米,则应使用bvv6m2铜芯双塑线作电源主线,不同距离所使用的电源线见如下表:摄像机到监控主机的平均距离34~50m 21~33m ≤20m 电源线规格(2线) 6m2 4 m2 2.5m2 监控系统线路铺设 1、视频线敷设注意事项 1.1、若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机)的距离少于200米,可用rg59视频线,若超过200米,应该采用swy-75-5视频线,以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机,在电梯井内布线应采用星铁槽并接地处理,以减少电梯电机启动时对视频信号造成的干扰。
1.3、如果摄像机安装在室外(如大院门口或停车场等),线路需要在室外走线或通过架空钢缆走线,条件允许的情况下要安装视频避雷器(因为加装防雷设备会造成工程总造价的增加),即分别在摄像机端和监控主机端各安装1个视频避雷器,而且每个视频避雷器均要接地(室外摄像机要单独打地线,监控室的视频避雷器可统一接地),以防止感应雷对设备造成损坏。
2、控制线敷设注意事项 2.1、在模拟监控系统中,若安装配云台变焦镜头的摄像机,并采用云台镜头控制器进行控制,控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时,云台控制线可采用rvv6×0.5护套线,;当距离大于100米时,云台控制线应采用rvv6×0.75护套线,镜头控制线均采用rvv4×0.5护套线。
如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制,一般需要用到解码器,控制线路敷设可参考所用矩阵控制主机的技术要求。
2.2、在数码监控系统中,若安装配云台变焦镜头的摄像机,则需要通过解码器对云台和镜头进行控制。
解码器一般安装在摄像机旁,解码器与数码录像机采用rs485总线进行通信。
布线应采用rvvp2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1,然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器,而rs485通讯线的总长度最长可达1200米。
接线示意图如下:见基础知识内的相关帖。
解码器有ac 220v和ac 24v两种供电类型,若选用ac 24v解码器,则一般由ac 24v变压器统一供电。
