仪表作业票和仪表(报警联锁)作业票实施规定

宁波昊德化学工业股份有限公司高纯度异丁烯装置仪表作业票和仪表（报警联锁）作业票实施规定1 目的为确保仪表作业安全可靠，杜绝作业人员因措施不落实和考虑不周而造成人身伤害、联锁误动作、装置异常等事故发生，特制定仪表作业票和仪表（报警联锁）作业票实施规定。

2 适用范围本规定适用于本公司所有的仪表工作范围。

3 仪表作业的风险控制3.1 仪表作业的风险控制主要针对的是正常生产装置，未完全停工交出的装置也应按正常生产装置对待；3.2 联锁和控制等回路的风险识别信息，介质、温度、压力等参数的风险识别信息，由仪表作业人员和工艺人员共同根据信息内容填写工作危害分析制定的内容及相应的措施；3.3 各装置识别完成的仪表位号及工作内容由工艺班长或其指定的操作人员进行填写；3.4仪表作业的风险控制就高不就低原则，如一台仪表既联锁又控制，就应按联锁作业的安全级别作业；4 仪表作业票作业安排的相关规定4.1任何仪表作业均需开具作业票，严禁无票作业；4.2装置运行班长或其指定的操作人员依据作业内容和措施开具作业票；4.3仪表确认人拿到作业票后，与运行人员一起逐项确认打勾项的安全交出和措施落实情况，并负责把相关确认情况和要求通知到每一位现场作业人，如切除联锁，控制器打手动，高空作业系安全带，有毒场所佩戴防毒用具等；4.4 作业人员必须严格按照“工作内容”栏的内容进行作业，在作业过程中要严格执行有关作业规程，对有疑问题应通知工艺有关人员到现场再次确认；4.5装置生产期间，每台仪表设备作业都应分别办理仪表作业票。

仪表规格化等预防性维护的作业票作业可按区域范围办理；对工况相似、作业内容和要求相似以及安全措施相似的定期保养和定期校验，如果是非联锁或非控制类的，允许使用同一张仪表作业票，其仪表位号以较重要位号填写，其余位号可在作业票的作业内容栏中填写，如运行人员要求单开的则按要求执行；4.6装置停工或大检修期间（经确认全装置停工或全装置交付检修，否则按正常作业流程执行），一律开具仪表作业票。

化工集团装置联锁投运切除申请票-推荐下载

化工集团装置联锁投运/切除申请票编码：RD/DOCG7.5.1-12 年月日单位装置名称联锁名称联锁级别风险评价应急预案安全要求审批栏内容签字日期车间设备部生产技术部分公司分公司主管领导生产协调部集团集团主管领导说明:1) 表格由生产车间填写，表格中填写不完的内容, 请用附页填写,一并报批。

2）二级以下连锁由分公司内部审批、一级连锁由集团生产协调部审批。

说明：审批单一式三份，Ⅰ联白色，保存单位：生产车间；Ⅱ联粉色，保存单位：分公司生产管理部门；Ⅲ联橙色，保存单位：集团生产协调部。

化工集团装置联锁试验确认单编码：RD/DOCG7.5.1-13 年月日单位装置名称联锁回路名称或位号动作正确/异常执行人监护人员工艺技术人员仪表技术人员说明:1) 表格由生产车间负责填写。

2) 该单一式两份，分别有生产车间和管理仪表工作的车间保存化工集团装置联锁投运/切除操作票编码： RD/DOCG 7.5.1-14 年月日分公司名称装置名称联锁名称联锁级别生产车间签字生产运行部签字确认联锁因素的风险评价及应急预案查阅回路图、联锁接线图和联锁逻辑图确认仪表盘号检查本联锁电源是否供电检查本联锁报警设定器是否供电检查确认继电器电源是否供电确认要切除或短接的联锁端子号或联锁开关检查确认信号接点的正常工况的通断状态确认内容检查短接线是否有接触不良或断线工作内容:( 包括开关、继电器、信号线端子接线号)执行人执行时间监护人说明:1) 表格由仪表维护人员填写，表中填写不完的内容, 请用附页填写，确认内容由仪表人员完成，在相应的空格内划“√”号，并签字。

2）操作票分别由仪表维护单位、生产车间、生产运行部门保管。

3）投运、切除联锁时,必须有监护人和工艺人员配合；切除联锁时,必须由分公司生产运行部统一指挥。

说明：此表一式三份，Ⅰ联白色，车间保存；Ⅱ联粉色，分公司生产管理部门保存；Ⅲ联橙色，分公司仪表维护车间保存。

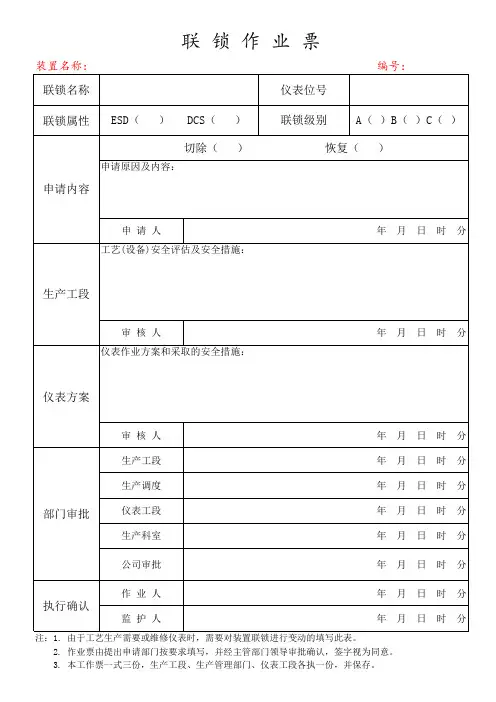

联锁作业票

装置名称：联锁名称
联锁作业票
仪表位号
编号：
联锁属性 ESD（） DCS（）
切除（）
恢复（）
申请人工艺(设备)安全评估及安全措施：
年月日时分
生产工段
审核人仪表作业方案和采取的安全措施：
年月日时分
仪表方案
部门审批
审核人生产工段生产调度仪表工段生产科室
年月日时分年月日时分年月日时分年月日时分年月日时分
公司审批
年月日时分
执行确认
作业人监护人
年月日时分年月日时分
注：1. 由于工艺生产需要或维修仪表时，需要对装置联锁进行变动的填写此表。 2. 作业票由提出申请部门按要求填写，并经主管部门领导审批确认，签字视为同意。 3. 本工作票一式三份，生产工段、生产管理部门、仪表工段各执一份，并保存。

自控联锁管理制度工作票

一、总则为加强自控联锁系统的管理，确保系统安全、可靠、稳定运行，提高工作效率，根据《电力行业自控联锁系统管理规定》和相关法律法规，特制定本制度工作票。

二、适用范围本制度工作票适用于我单位所有自控联锁系统的操作、维护、检修、试验等工作。

三、工作票的编制1. 工作票由负责自控联锁系统的工作人员编制，经部门负责人审核批准后，由工作负责人领取。

2. 工作票应包括以下内容：（1）工作票编号；（2）工作地点、设备名称及编号；（3）工作任务及要求；（4）工作负责人、工作班成员姓名及工种；（5）工作许可人、工作监护人姓名；（6）工作开始时间、结束时间；（7）安全措施及注意事项；（8）工作总结及评价。

四、工作票的执行1. 工作负责人应按照工作票的要求，组织工作班成员进行工作。

2. 工作班成员应熟悉工作内容、安全措施和注意事项，严格遵守操作规程。

3. 工作负责人应随时检查工作班成员的工作情况，确保工作安全、顺利进行。

4. 工作过程中，如遇特殊情况，应及时向工作许可人报告，并采取相应的措施。

5. 工作结束后，工作负责人应组织工作班成员进行工作总结，填写工作票的“工作总结及评价”栏。

五、安全措施及注意事项1. 工作前，应检查设备状态，确认设备处于安全状态。

2. 工作过程中，应严格执行操作规程，不得擅自更改设备状态。

3. 工作现场应保持整洁，不得堆放杂物。

4. 工作过程中，应加强安全防护，防止发生意外事故。

5. 工作结束后，应清理现场，恢复设备原状。

六、工作票的存档1. 工作票应妥善保管，按时间顺序归档。

2. 工作票存档期限为一年。

3. 工作票的查阅、借阅应经部门负责人批准。

七、奖惩1. 对严格执行本制度工作票，确保工作安全、顺利进行的工作人员，给予表扬和奖励。

2. 对违反本制度工作票，造成设备损坏、事故发生的工作人员，给予批评、处罚。

八、附则1. 本制度工作票由自控联锁管理部门负责解释。

2. 本制度工作票自发布之日起施行。

附表1、仪表联锁保护系统作业票(报警、联锁)

3.切除联锁/调节回路须改手动/现场改手动（工艺和仪表）□/□
4.挂禁示牌（仪表）□
5.熟悉机柜室的环境（仪表）□
6.开机柜作业关闭手机和对讲机□
7.一人施工、一人监护（仪表）□
8.其他补充措施：
工作风险
措施落实
结果
上述仪表工作危害措施已检查落实。仪表作业人：
上述工作危害措施已检查落实，同意于月日时分开始作业
工作票编号：日期：年月日
仪表联锁保护系统作业票（报警、联锁）
装置名称
班组
仪表回路位号
工作类别
解除□恢复□复位□
自年月日时分至年月日时分
工作
内容
工作安排人：
工作风险
评估确认
不切除联锁作业是否引起停车？会□不会□
1.熟悉操作要求、回路构成、逻辑关系（仪表）□
2.制定工作方案（仪表）□
工段主操：当班值班长：
投运
确认
工作类别投运□调试□其他□
1.确认联锁条件具备/动作结果正常□2.其它要求和措施□
工段主操：当班值班长：
工作票完
成情况
处理过程及结果
作业完
成情况
仪表作业于月日时分完成。当班值班长：
仪表作业人员：仪表监护人员：
审批签字
生产车间：电仪部门：
安全生产处：公司领导：
说明：1、联锁保护系统的变更、增设、取消、停用必须公司领导批准实施；2、联锁保护系统的解除、恢复必须安全生产处批准实施；3、复位必须生产车间批准实施。
注：“□”填写内容为“√”，如确认无该项内容，则无需填写。

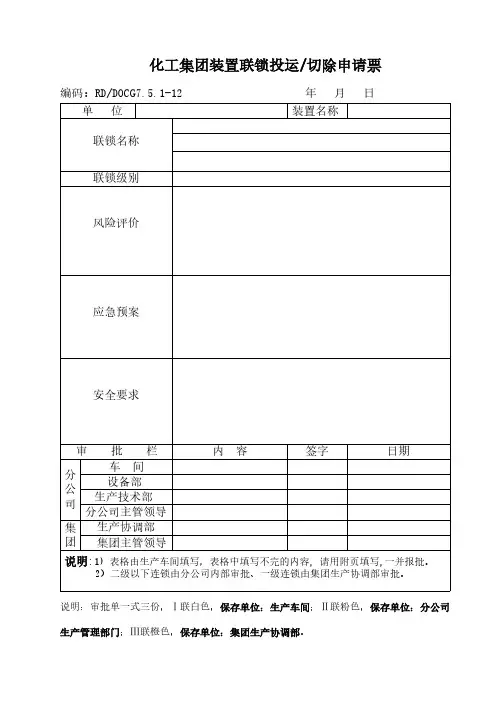

化工集团装置联锁投运切除申请票

化工集团装置联锁投运/切除申请票编码：RD/DOCG7.5.1-12 年月日单位装置名称联锁名称联锁级别风险评价应急预案安全要求审批栏内容签字日期车间设备部生产技术部分公司分公司主管领导生产协调部集团集团主管领导说明:1) 表格由生产车间填写，表格中填写不完的内容, 请用附页填写,一并报批。

2）二级以下连锁由分公司内部审批、一级连锁由集团生产协调部审批。

说明：审批单一式三份，Ⅰ联白色，保存单位：生产车间；Ⅱ联粉色，保存单位：分公司生产管理部门；Ⅲ联橙色，保存单位：集团生产协调部。

化工集团装置联锁试验确认单编码：RD/DOCG7.5.1-13 年月日单位装置名称联锁回路名称或位号动作正确/异常执行人监护人员工艺技术人员仪表技术人员说明:1) 表格由生产车间负责填写。

2) 该单一式两份，分别有生产车间和管理仪表工作的车间保存化工集团装置联锁投运/切除操作票编码： RD/DOCG 7.5.1-14 年月日分公司名称装置名称联锁名称联锁级别生产车间签字生产运行部签字确认联锁因素的风险评价及应急预案查阅回路图、联锁接线图和联锁逻辑图确认仪表盘号检查本联锁电源是否供电检查本联锁报警设定器是否供电检查确认继电器电源是否供电确认要切除或短接的联锁端子号或联锁开关检查确认信号接点的正常工况的通断状态确认内容检查短接线是否有接触不良或断线工作内容:( 包括开关、继电器、信号线端子接线号)执行人执行时间监护人说明:1) 表格由仪表维护人员填写，表中填写不完的内容, 请用附页填写，确认内容由仪表人员完成，在相应的空格内划“√”号，并签字。

2）操作票分别由仪表维护单位、生产车间、生产运行部门保管。

3）投运、切除联锁时,必须有监护人和工艺人员配合；切除联锁时,必须由分公司生产运行部统一指挥。

说明：此表一式三份，Ⅰ联白色，车间保存；Ⅱ联粉色，分公司生产管理部门保存；Ⅲ联橙色，分公司仪表维护车间保存。

联锁变更工作票

联锁修改或恢复完成时间
联锁修改操作者签字
分厂工艺监护人签字
分厂厂长签字
备注
联锁变更工作票的使用说明
1、联锁变更工作票的提出由需要进行联锁变更（修改或解除）的部门提出。
2、申请单位、装置名称、联锁名称、仪表位号、联锁变更或停运原因、联锁变更或停运时间、联锁修改具备条件由提出部门填写。
3、联锁修改工作步骤、联锁修改或恢复完成情况、联锁修改或恢复完成时间由修改联锁的操作人员填写。
4、本工作票一式三份（即提出部门一份、生产部仪表专业一份、生产部工艺专业一份）。
5、联锁变更前应具备Байду номын сангаас条件：
1）对于涉及安全的联锁必须严格按照安全规定办理有关手续；
2）对于涉及有毒、易燃、易爆介质的控制联锁，工艺人员必须做好相应的处
理，达到联锁变更条件下的安全条件。
6、联锁修改过程中要求：
1）操作人员必须注意观察相关参数；
联锁变更工作票
编号：YLHX/SC/JL-035-00
申请单位
装置名称
联锁名称
仪表位号
联锁变更或停运原因（若修改，需附修改方案）
联锁变更或停运时间
分厂厂长签字
生产部工艺负责人签字
生产部仪表负责人签字
总工程师签字
联锁修改具备条件
联锁修改工作步骤
联锁修改操作者签字
分厂工艺监护人签字
联锁修改或恢复完成情况
2）联锁修改时工艺人员必须对联锁修改过程进行监控；
3）联锁更改完毕后操作员必须将仪表投入到正常工作状态；
4）联锁修改前必须检查系统处于良好运行状态；
5）联锁修改完成后必须向工艺交底，确定无误后方可下装运行。
7、联锁程序修改及需生产部DCS人员从工程师站摘、挂联锁时，需生产部仪表负责人签字；分厂自行摘、挂联锁时，不需生产部仪表负责人签字。

联锁、报警参数及方案变更申请票

意见
ห้องสมุดไป่ตู้签字
日期
申请单位负责人
机动设备处
技术处
生产运行处
安全环保处
副总经理
总工程师
说明：表格中填写不完的内容，请用附页填写，一并报批。
联锁、报警参数及方案变更申请票
装置名称：汽油加氢装置
仪表位号
LSLL0606
工艺对象
分馏塔加热炉超温保护-分馏塔底液位低低联锁
变更前
变更后
LSLL0606联锁值41.5%
LSLL0606联锁值改为25%
变更
原因
5月13日联锁协调会要求加热炉联锁保护中分馏塔液位低低联锁，加氢脱硫进料泵P201出口流量低低联锁至少要求投用一个自动，液位的联锁值需要车间提出修改建议；考虑到两个均是1取1的联锁，没有实用性，而且流量低低联锁的现场仪表是孔板，所以工艺决定投用分馏塔液位低低联锁。
考虑联锁值设置太高，而且是1取1的联锁，因此需要修改联锁值为25%，然后投用自动。
风险
评估
液位过低时可能导致泵抽空，反应器温度会升高。但是前期液位低至15%依然能够维持泵上量
应急
预案
关小泵P201出口控制阀FIC1901，降低F201炉膛温度，防止反应器超温。
安全
要求
在用联锁参数变更时，首先要切除联锁，同时必须有监护人和工艺人员配合和确认；在DCS、PLC、CCS、SIS系统上进行在用联锁参数变更时，同时办理DCS、PLC、CCS、SIS的上机手续。
