三品变频器专用出线电抗器 现货供应
出线电抗

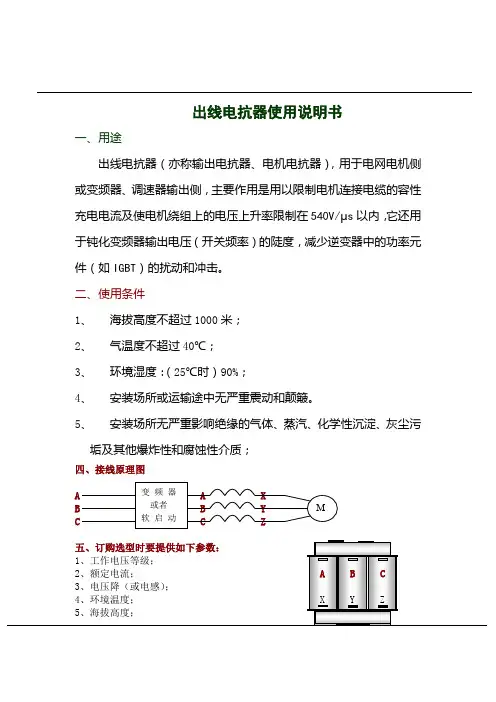

出线电抗器使用说明书
一、用途
出线电抗器（亦称输出电抗器、电机电抗器），用于电网电机侧或变频器、调速器输出侧，主要作用是用以限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/μs以内，它还用于钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件（如IGBT）的扰动和冲击。
二、使用条件
1、海拔高度不超过1000米；
2、气温度不超过40℃；
3、环境湿度：（25℃时）90%；
4、安装场所或运输途中无严重震动和颠簸。
5、安装场所无严重影响绝缘的气体、蒸汽、化学性沉淀、灰尘污
垢及其他爆炸性和腐蚀性介质；
四、接线原理图。

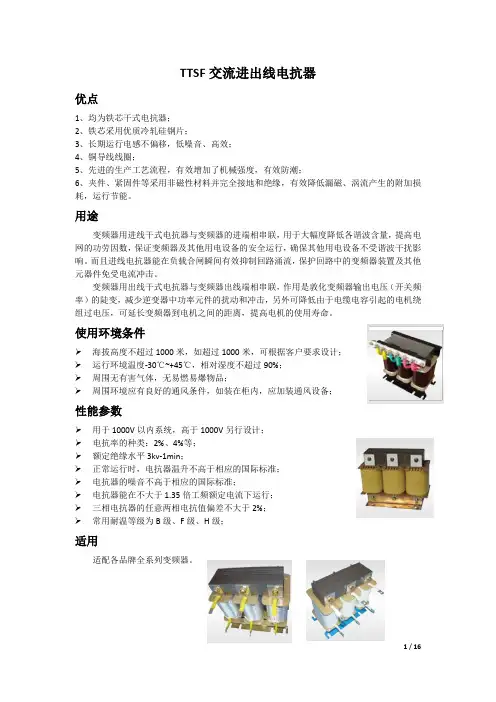

TTSF进出线电抗器--样本2015
4 / 16
690V 级(2%压降)
规格型号
TTSF-JKSG-0015-72 TTSF-JKSG-0025-72 TTSF-JKSG-0035-72 TTSF-JKSG-0055-72 TTSF-JKSG-0070-72 TTSF-JKSG-0090-72 TTSF-JKSG-0125-72 TTSF-JKSG-0150-72 TTSF-JKSG-0160-72 TTSF-JKSG-0200-72 TTSF-JKSG-0250-72 TTSF-JKSG-0300-72 TTSF-JKSG-0400-72 TTSF-JKSG-0500-72 TTSF-JKSG-0650-72 TTSF-JKSG-0800-72 TTSF-JKSG-0950-72 TTSF-JKSG-1200-72
匹配功率 (KW) 15 22 37 45 55 75 90 110 132 160
200~220 250
315~355 400~450 500~560 630~750
800 900~1000
额定电流 (A) 15.0 25.0 35.0 55.0 70.0 90.0 125.0 150.0 160.0 200.0 250.0 300.0 400.0 500.0 650.0 800.0 950.0
≤0.55 0.75~1.1
1.5 2.2 3.0 3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0 30.0 37.0 45.0 55.0 75.0 90~110 132.0 160.0 185.0 200~220 250~280 300~315 350-400 450-500 550-600 630.0
交流出线电抗器
400V 级(1%压降)
变频器是否需要加进线出线电抗器
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网谐波电流的情况。
2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内。
2）三相电源电压不平衡率大于3％。
3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。
4进线电抗器容量的选择进线电抗器的容量可按预期在电抗器每相绕组上的压降来决定。
进线电抗器压降不宜取得过大，压降过大会影响电机转矩。
变频器进线电抗器和输出电抗器的挑选疑问
变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。
实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。
因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。
一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在2-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
挑选了额外沟通电流与阻抗电压降也就判定了电感量。
3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
即输入电抗器实习流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在1-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。
3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。
4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
变频器专用进线电抗器的特点
变频器专用进线电抗器的特点概述变频器在工业生产中得到广泛应用，它可以控制电机的运行速度，实现节能降耗、提高生产效率的目标。
然而，变频器使用还面临着一些问题，如进线电网电源质量不稳定、电流谐波等。
为了解决这些问题，我们需采用变频器专用进线电抗器，在此文档中，我们将介绍变频器专用进线电抗器的特点。
变频器专用进线电抗器的作用变频器专用进线电抗器是一种用于变频器进线的电抗器，其作用是对电网干扰和谐波进行过滤和抑制，提高电网质量，使变频器的输出电流更加稳定，保证变频器正常工作。
变频器专用进线电抗器的特点变频器专用进线电抗器具有以下特点。
1. 低损耗变频器专用进线电抗器的芯材材料通常为高温电磁线圈，其整流电阻小，不易产生热量，因此功率损耗比较低。
2. 高阻抗变频器专用进线电抗器的额定电压一般为380V/220V，电阻值取决于进线电源电感器的容值，通常为20-50kΩ，阻抗高的特点有助于抑制高次谐波进入变频器中，避免对变频器产生干扰。
3. 电磁兼容性好变频器专用进线电抗器的芯材材料为合金，具有良好的磁导率和导电性能，能有效降低电磁辐射，提高系统抗干扰能力，使系统更加可靠稳定。
4. 体积小变频器专用进线电抗器外形尺寸小，重量轻，易于安装、维护和更换，同时节省了设备安装空间，有利于设备的整体布局。
变频器专用进线电抗器的应用变频器专用进线电抗器在变频器控制电机周围应用越来越广泛，被广泛应用于钢铁、电力、水泥、造纸、化工等工业生产领域，对保证电源质量、提高生产效率等方面起着至关重要的作用。
总结变频器专用进线电抗器对于变频器应用具有不可忽视的重要性，其特点包括低损耗、高阻抗、电磁兼容性好和体积小等。
在实际应用中，使用合适的进线电抗器能够提高电源质量，保证变频器的正常运作，对于提高生产效率和降低能源消耗起到了重要的作用。

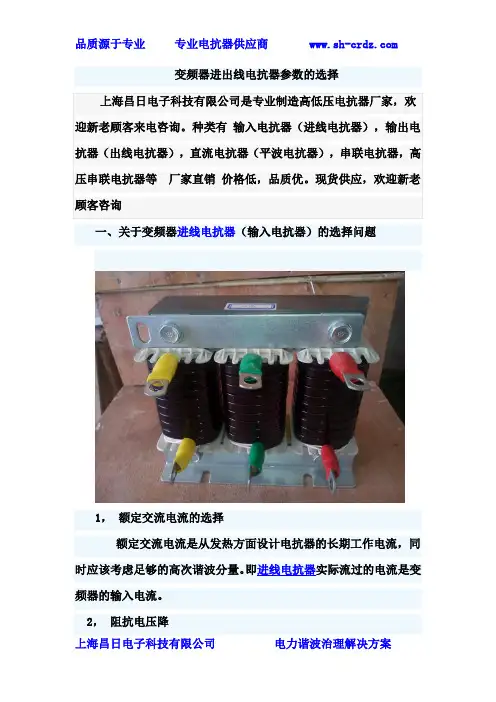

变频器进出线电抗器参数的选择
变频器进出线电抗器参数的选择上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询一、关于变频器进线电抗器（输入电抗器）的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即进线电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器（输出电抗器）的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
出线电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
变频器输出电抗器
基本信息
变频器用出线电抗器输出电抗器
产品详细介绍
一、变频器用输出电抗器产品描术
变频器用出线电抗器为干式铁芯电抗器用于与变频器的出端相串联，作为变频器的出线电抗器。
加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电
容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。
二、变频器用输出电抗器适用范围
出线电抗器系列产品用于变频器基波频率0-100Hz,输出电压2000V以下，工作电流5000A以下的各种变频器。
三、变频器用输出电抗器结构特征
变频器用出线电抗器为三相，均为铁芯电抗干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。
线
圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。
电抗器整体浸漆减小了运行时的噪音。
该电抗器具有体积小、重量轻、外观美等优点。
四、变频器用输出电抗器产品制造标准
产品制造按国家标准GB 19212.21 、GB 10229-1988或机械部标准JB/T 5346-1998生产。
五、变频器用输出电抗器使用环境
1.海拔高度在2000m以下；
2.环境温度不超过40℃；
3.相对湿度不超过90%；
4.无剧烈震荡和冲击振动的场所；
5.环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；
6.周围环境应有良好的通风条件，若装在柜内，应加装通风设备。
输出电抗器技术参数
输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。
◆降低输入高次谐波造成的漏电流。
◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。
◆保护变频器内部的功率开关器件。
2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三品变频器配套出线电抗器
适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器，（进线电抗器）输出电抗器（出线电抗器），直流电抗器，（平波电抗器）公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
三品变频器出线电抗器概述
变频器专用出线电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
三品变频器出线电抗器功能
1、降低工频暂态过电压，这是利用变频器专用出线电抗器的空载或轻负荷线路上的电容效应来实现的；
2、改善长输电线路上的电压分布；
3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；
4、降低高压母线上工频稳态电压，便于发电机同期并列；
5、防止发电机带长线路可能出现的自励磁谐振现象。
三品变频器出线电抗器结构特点
1、常见的变频器专用出线电抗器，一般都是铁芯干式；
2、变频器专用出线电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用出线电抗器气隙在运行过程中不发生变化；
3、变频器专用出线电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；
4、变频器专用出线电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；
5、变频器专用出线电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；
6、变频器专用出线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
出线电抗器英文名称Output reactor ，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
壹，三品变频器出线电抗器一般应用场合及重要性
出线电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了出线电抗器可以抵制变频器产生的谐波向
电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰、三品变频器出线电抗器的六条重要作用
■减少对电网的低次谐波污染，提高功率因数
■限制变流器换相时电网侧的压降
■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt ■对并联变流器解耦，改善电源电压的波形
■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命三品变频器出线电抗器效果
变频器厂家建议
（出线电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率器件动作时产生的干扰和冲击。
在变频器与负载电动机之间的连接电缆超过50m时，应配置输出电抗器）
叁、三品变频器出线电抗器产品概述：
1三品变频器配套出线电抗器出线电抗器分类有两种：
电抗器基准压降UD= 2%，用于无馈电单元的变频器的操作。
电抗器基准压降UD= 4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK 小于1% 的系统的操作。
2、三品变频器配套出线电抗器出线电抗器性能特点：
铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
肆、三品变频器配套出线电抗器必须加装电抗器的场合
◆电源对其它设备有明显的干扰（干扰、过压）
◆电源相间电压不平衡＞额定电压的2.0%
◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器
◆使用cosφ（功率因数）校正电容或功率因数校正单元伍、三品变频器出线电抗器技术参数
1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A@40℃
3、抗电强度：铁芯－绕组3500V AC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻：1000VDC绝缘阻值≥100MV
5、电抗器噪音：小于65dB
6、防护等级：IP00
7、绝缘等级：F级以上
8、3.7KW产品执行标准：IEC289:1987电抗器
GB10229-88电抗器(eqv IEC289:1987)
JB9644-1999半导体电气传动用电抗器上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器，（进线电抗器）输出电抗器（出线电抗器），直流电抗器，（平波电抗器）公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
出线电抗器分为（线绕电抗器与箔绕电抗器）外形图
变频器主回路系统安装图
出线电抗器图片
三品变频器出线电抗器现实中的应用
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器，（进线电抗器）输出电抗器（出线电抗器），直流电抗器，（平波电抗器）公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
专业生产电抗器，变频器输入电抗器俗称进线电抗器，输出电抗器，出线电抗器直流电抗器现货供应，满足您的货期需求。
一台起订让您无后顾之忧，厂家直销，让利客户。
期待早日合作。
三品变频器出线电抗器生产工艺
变频器专用出线电抗器的生产工艺：先把变频器专用进线电抗器的线圈和铁芯组装成一体，然后经过预烘→真空浸漆→热烘固化这一工艺流程。
变频器专用出线电抗器采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保变频器专用出线电抗器在高温下亦能安全地无噪音地运行。
三品变频器出线电抗器适用场合
变频器专用出线电抗器主要应用于工业/工厂自动化控制系统中，安装在变频调速器与电网电源之间，用于抑制变频调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器，（进线电抗器）输出电抗器（出线电抗器），直流电抗器，（平波电抗器）公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
