粤沪版-物理-九年级下册第十八章 18.2 测算家庭电费 随堂优化训练
沪粤版九年级物理下册第十八章家庭电路与用电安全练习题
沪粤版九年级物理下册第十八章家庭电路与用电安全练习题一、选择题(每题6分，共48分)1．关于家庭电路，以下说法正确的选项是( )A．在家庭电路中，同时任务的用电器越多，总电阻越大B．家庭电路中电流过大，一定是由于电路中用电器的总功率过大惹起的C．假定家庭电路中不装置保险装置，发作短路时，经过电路中的电流过大容易惹起火灾D．电炉任务时，电炉丝很热，而衔接电炉的导线并不太热，是由于经过导线的电流较小2．小刚有一个带有开关、指示灯和多个插座的接线板，如图3－G－1所示。
每当接线板的插头拔出家庭电路中的插座，闭合接线板上的开关时，总出现〝跳闸〞现象。
关于〝跳闸〞缘由和接线板中的电路衔接，以下说法中不正确是( )图3－G－1A．〝跳闸〞的缘由是接线板中的电路发作了断路B．〝跳闸〞的缘由是接线板中的电路发作了短路C．接线板上的多个插座与指示灯并联D．接线板上的开关与指示灯串联3．如图3－G－2所示的家庭照明电路，其中一只灯泡的灯头接线处存在缺点。
电工徒弟为查明缺点，在保险丝处接入一只〝220 V 40 W〞的灯泡L0。
当只闭合开关S、S1时，灯泡L0和L1都呈暗白色(比正常发光形状暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。
由此可以确定( )图3－G－2A．L1灯头接线处短路B．L1灯头接线处断路C．L2灯头接线处短路D．L2灯头接线处断路4．如图3－G－3所示，在家庭电路中，电路的衔接和操作正确的选项是( )图3－G－35．如图3－G－4所示，教室内的两盏日光灯由一个开关控制，以下电路中能反映它们正确衔接的是( )图3－G－4图3－G－56．某家庭电路中装置有〝220 V 10 A〞的空气开关(未画出)，图3－G－6是电路中的四种状况，开关全部闭合后，不会惹起空气开关〝跳闸〞的是( )图3－G－67．如图3－G－7所示的实例中契合平安用电要求的是( )图3－G－78．如图3－G－8所示是装置了漏电维护器的家庭电路。
2021春沪粤版九年级物理下册 第18章 18.2专训2：生活用电的计算
习题课第十八章家庭电路与安全用电专训2：生活用电的计算为了安全用电，家庭电路中应选择合适的电能表、保险丝或空气开关、导线，合理安排用电器的工作方案，其中所用的主要公式是P＝UI。
1选择合适的电能表例1【中考·乐山】小明的家中有150 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，800W的电饭煲一只，40 W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适(ꢀꢀ)BA．220 Vꢀ5 A C．220 Vꢀ15 A B．220 Vꢀ10 A D．220 Vꢀ20 A点拨：家中用电器同时工作，干路中的电流I＝P/U＝(150 W ＋300 W ＋100 W ＋800 W ＋40 W×8)/220 V≈7.6 A。
2选择适当的保险丝(或空气开关)例2同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可以替代闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器C的总功率最好(ꢀꢀ)A．不大于220 WꢀꢀꢀꢀB．不大于1 200 WC．不大于2.2 kW D．不大于1 000 W点拨：用电器的总功率P＝UI＝220 V×10 A＝2.2 kW。
【同类变式】1.在220 V的电路上装有额定电流为5 A的保险丝，在这个电路中最多能接“220 Vꢀ40 W”的电灯(ꢀꢀA)A．27盏B．28盏C．44盏D．8盏3确定用电器使用方案例3【中考·广州】(1)把“220 Vꢀ1 100 W”的电暖器插入插座，在额定电压下工作：①流过电暖器的电流多大？②电暖器的电阻多大？③电暖器多少h消耗2.2 kW•h的电能？④电暖器通过导线连到电路，为什么电暖器工作时放出大量热，而与其连接的导线却几乎不发热？(2)该插线板允许通过的最大电流为10 A，通过计算分析，插线板能否让“220 Vꢀ750 W”的电吹风与上述电暖器同时工作？(1)①电流I ＝P /U ＝1 100 W/220 V ＝5 A 。
九年级物理下册 182 测算家庭电费课时训练 沪粤 试题
18.2 测算家庭电费1．电流通过电扇中电动机做功，这是____ 能转化为能；电流通过灯泡的灯丝做功，这是____ 能转化____ 能。
所以，电流通过用电器做了多少功，就有多少____ 能转化为____ 的能。
2．有一个电能表，它的示数从1月25日的３４６８５变为2月5日的３４９１５，表示用电度，合焦，3．用大吊车起吊重物，假设在吊车内电动机两端的电压越____，通过电动机的电流越____，通电时间是越____，重物上升的高度也就越____，电流做的功也越多。
２３５８７，到月底时电能表的读数是２３９５９，该本月一共用电千瓦时。
5．电灯发光时，电能转化为，电铃发声时，电能转化为，蓄电池被充电时，电能转化为，电流通过电炉时，电能转化为。
6.如图是电能表的表盘,根据表盘上的技术参数答复以下问题:写出以下参数的含义KWh_____________________________________________220V_______________________________________________5(10)A______________________________________________2500R/KWh_________________________________________00346______________________________________________7.为了探究烧开一壶水需要多少电费，小明在家中进展观察和实验。
他观察到家中的电能表盘标有“300r/kWh〞的字样。
理解到电费的价格是0.52元/kWh.他关闭家中其它用电器，测得烧开一壶水时，电能表的转盘转了75转。
那么烧开一壶水消耗的电能为_______KWh，需要的电费是______元。
8.下面的几种说法中，正确的选项是：…〔〕A.电流通过电风扇做功时，电能全部转化为内能；B.电流通过白炽灯做功时，电能全部转化为光能；C.电流通过电风扇做功时，电能的一局部转化为机械能；D.电流通过白炽灯做功时，电能全部转化为内能。
沪粤版九年级物理下册第十八章家庭电路与用电安全测试题
第十八章家庭电路与用电一、选择题 (每题 4 分，共 40 分)1．在家庭电路中，从进户线起连结次序正确的选项是()A ．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．对于家庭电路，以下说法正确的选项是()A ．家庭电路的电压是380 VB．家庭电路中，几盏发光的灯泡是串连的C．不高于 36 V 的电压对人体是安全的D．当有人触电时，要快速用手把他拉离带电体3．“创立安全和睦校园”是大家共同的愿望，一定注意安全，珍惜生命。
以下做法中不切合安全用电要求的是()图 1A．雷雨闪电时，不要在树下躲雨B．空调应采用图 1 中的乙插头C．发生触电时，第一要切断电源D．保险丝熔断后不可以够用铜丝取代4．盛夏节气，正当用电顶峰，某市电力供给紧张，政府鼓舞市民节俭用电。
以下不属于节俭用电的是()A ．电视机不用时拔下插头B．空调温度调至25 ℃以下C．顺手关灯D．推行使用电子高效节能灯5．落在高压线上的鸟儿不会触电死亡，这是因为()A．鸟爪上的角质层是绝缘的B．鸟儿对电流的蒙受能力比较强C．鸟儿双脚落在同一条导线上，几乎没有电流流过鸟儿的身体D．高压线有橡胶外皮6．如图 2 所示的两个电路图，开关所有闭合后，均会造成电路中的电流过大，以下解说正确的选项是()图 2A．甲、乙两图均为发生短路B．甲、乙两图均为用电器总功率过大C．图甲用电器总功率过大，图乙发生短路D．图甲用电器总功率过大，图乙发生开路7．某家庭电路的构成如图 3 所示，以下说法正确的选项是()图 3A．图中的三个插座是串连的B．控制灯泡的开关要接在零线与灯泡之间C．小彩灯接入电路后都不亮，是因为此中的一个小彩灯短路D．有金属外壳的家用电器一定使用三孔插座，以保证安全8．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光。

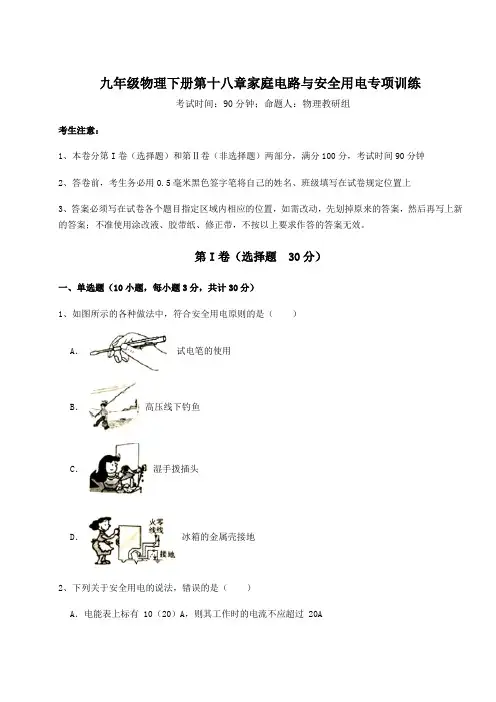

2022年最新沪粤版九年级物理下册第十八章家庭电路与安全用电专项训练试题(含详解)
九年级物理下册第十八章家庭电路与安全用电专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的各种做法中，符合安全用电原则的是（）A．试电笔的使用B．高压线下钓鱼C．湿手拨插头D．冰箱的金属壳接地2、下列关于安全用电的说法，错误的是（）A．电能表上标有 10（20）A，则其工作时的电流不应超过 20AB．电对人体造成的伤害程度与通过人体的电流的大小及持续时间有关C．洗衣机电源插头上标着 E 的导线跟其金属外壳相连D．某人使用试电笔的时候，试电笔中电流很大，人体中电流很小3、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路4、关于家庭电路和安全用电，下列说法正确的是（）A．使用验电笔时不能接触笔尾的金属体B．电灯开关安装在零线上C．空气开关跳闸一定是短路引起的D．不接触低压带电体，不靠近高压带电体5、下列有关安全用电的说法不正确的是（）A．检修电路时必须先断开开关B．电冰箱的电源线需使用三脚插头C．用电器不慎起火后，应先切断电源，再灭火D．引起家庭电路中空气开关跳闸的原因一定是发生了短路6、小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（）A．a线是零线，b线是火线B．灯泡L与插座Q是串联关系C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的7、安全用电，警钟长鸣。
沪粤版九年级物理下册第十八章《18.2测算家庭电费》教案
教案：沪粤版九年级物理下册第十八章《18.2测算家庭电费》一、教学内容本节课的教学内容来自沪粤版九年级物理下册第十八章第三节《测算家庭电费》。
本节内容主要介绍了测算家庭电费的方法和步骤，以及电能、电功和电功率之间的关系。
具体内容包括：1. 了解家庭电路的组成和电能表的作用；2. 掌握测算家庭电费的方法和步骤；3. 理解电能、电功和电功率之间的关系。
二、教学目标1. 让学生了解家庭电路的组成和电能表的作用，提高学生的实际应用能力；2. 培养学生运用物理知识解决生活问题的能力；3. 引导学生关注节能环保，提高学生的能源意识。
三、教学难点与重点1. 测算家庭电费的方法和步骤；2. 电能、电功和电功率之间的关系。
四、教具与学具准备1. 教具：多媒体课件、电能表模型、计算器；2. 学具：笔记本、笔。
五、教学过程1. 实践情景引入：展示一张家庭电路的图片，让学生观察并描述家庭电路的组成。
2. 讲解电能表的作用：介绍电能表的作用和结构，让学生了解电能表是如何测量家庭用电的。
3. 讲解测算家庭电费的方法和步骤：（1）查看电能表上的示数，记录下当前的用电量；（2）查找当地的电价标准，了解电费的计算方法；（3）根据用电量和电价标准，计算出家庭应缴纳的电费。
4. 例题讲解：出示一道测算家庭电费的例题，引导学生运用所学知识解决问题。
5. 随堂练习：布置几道测算家庭电费的练习题，让学生独立完成，并及时给予讲解和反馈。
7. 节能环保教育：引导学生关注节能环保，提倡节约用电，提高学生的能源意识。
六、板书设计18.2测算家庭电费家庭电路组成：1. 电能表2. 开关3. 插座4. 用电器测算家庭电费方法：1. 查看电能表示数2. 查找电价标准3. 计算电费电能、电功和电功率关系：电能 = 电功× 时间电功率 = 电能÷ 时间七、作业设计1. 请测算一下你们家庭一个月的用电量，并计算出应缴纳的电费。
答案：（1）家庭用电量：1000度；（2）电费：1000度× 0.6元/度 = 600元。
达标测试沪粤版九年级物理下册第十八章家庭电路与安全用电综合测评练习题(含详解)
九年级物理下册第十八章家庭电路与安全用电综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔时，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装2、如图，关于家庭电路，下列说法正确的是( )A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与A开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W3、下列做法中，符合安全用电规范的是（）A．控制电灯的开关应接在零线上B．家庭电路中可用细铜丝代替熔丝C．家用电器金属外壳不要接地D．使用测电笔时，手要接触笔尾的金属电极4、下列有关家庭电路和安全用电说法正确的是（）A．电冰箱使用三脚插头，是为了防止电流过大引起火灾B．电能表上标有“10（20）A”，则其工作时的电流不应小于10AC．家用电器都有开关，因此家庭电路中可以不安装空气开关D．电对人体造成的伤害程度与通过人体的电流的大小及持续时间有关5、“安全用电，珍惜生命”是每个公民应有的意识。
下列关于家庭电路说法正确的是（）A．家庭电路起火时，应先用水扑灭，然后再断开电路B．空气开关跳闸，一定是家庭电路出现短路导致的C．三脚插头最长的脚折弯后，插在两孔插座上使用D．使用测电笔时，手要接触笔尾的金属体6、关于家庭电路和安全用电，下列说法中正确的是（）A．空气开关跳闸，电路不一定发生了短路B．用电器的金属外壳必须与零线连接C．使用测电笔时，必须用手直接接触金属笔尖D．一般对人体而言，只要电压不高于220V就是安全的7、我们的生活离不开电，用电必须注重安全。
九年级物理下册第十八章家庭电路与安全用电达标测试卷新版粤教沪版(含答案)
九年级物理下学期新版粤教沪版：第十八章达标测试卷九年级物理·下(HY版) 时间：60分钟满分：100分一、选择题(每题3分，共36分)1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( ) A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上(第1题) (第3题)2．下列与实际相符的是( )A．家用电冰箱正常工作电压为220 V B．台灯正常工作电流约为2 AC．教室里每只日光灯的功率约为500 W D．家用电磁炉功率约为120 W3．如图所示，甲、乙、丙、丁四幅图是使用测电笔辨别火线与零线的情景，其中正确使用测电笔的是( )A．甲和乙B．甲和丁C．乙和丙D．甲和丙4．小孙住在多年前修建的老房子里，家里的电线绝缘层老化严重。
有一天，小孙的妈妈在用电饭煲做饭，同时又用电炒锅炒菜时，小孙突然发现厨房里的电线冒烟了，他应该首先采取的措施是( )A．立即打电话给119报警B．立即给在外地出差的爸爸打电话C．马上到门口把自己家的总开关断开D．赶紧用水把火浇灭5．如图所示，小李同学闭合开关S后，灯泡正常发光。
于是他用测电笔测试图中的a、b、c、d四点时，其中测电笔氖管发光的是( )A．a、b、c、d B．c和d C．b和c D．a和b(第5题) (第6题)6．小科在学习了家庭电路后设计了一个如图所示的电路。
下列相关说法正确的是( ) A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光7．现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。
如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )A．不大于220 W B．不大于2.2 kWC．不大于1 200 W D．没有限制8．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表的应用 1．用电能表测算用电器的电功率 (1)先按照测量要求设计合理的测算电路； (2)观察电能表，记录下每 kW·h 的转数 N； (3)测量时使待测用电器单独工作，其他用电器都停止工作； (4)用秒表或手表记录下电能表转动一定转数 n 时所用的时 间 t 秒； (5)用电器的功率 P＝Nnt×3.6×106 W.
18.2 测算家庭电费
1．为了研究家庭用电情况，必须用到___电_能__表______． 2．小明家本月共用了 119 度电，按 0.6 元/(kW·h)算，小明 家本月应缴电费__7_1_._4___元． 3．一电能表上标有“2500 r/(kW·h)”，某段时间内该表转 动了 25 次，则这段时间用电器耗电___0_.0_1___度．
测算家庭电费
1．主要工具：电能表. 2．方法：用电能表测量某段时间内所消耗的电能，先记下 电能表的初始示数 W1，然后记下一段时间后的示数 W2，则这段 时间消耗的电能为 W2－W1. 3．电费的测算：电费单价乘以这段时间内所消耗的电能．
[典例]物业公司的工作人员到小明家收电费，工作人员观察 了现在的电能表表盘(图 18－2－1 甲)，然后从笔记本上查出上 个月的示数是 106.7 kW·h，若按每度电 0.6 元计算，小明家本月 应缴电费____4_2_._3_____元．乙图是小明家去年一年耗电情况的 图象，可见___8___月份用电最多．
2．测量家庭电路的实际电压 (1)找一个额定电压为 220 V 的新灯泡，接在标有“220 V N 转/kW·h”的电能表上单独工作算出电灯的实际电压．
