MQ-2烟雾传感器模块
mq2烟雾传感器

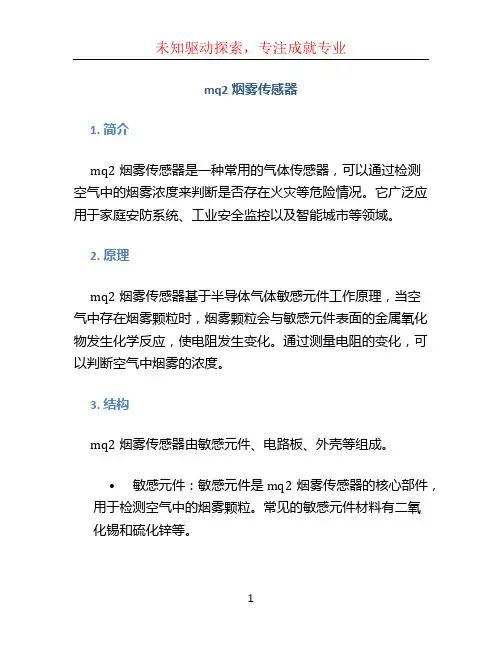

mq2烟雾传感器1. 简介mq2烟雾传感器是一种常用的气体传感器，可以通过检测空气中的烟雾浓度来判断是否存在火灾等危险情况。
它广泛应用于家庭安防系统、工业安全监控以及智能城市等领域。
2. 原理mq2烟雾传感器基于半导体气体敏感元件工作原理，当空气中存在烟雾颗粒时，烟雾颗粒会与敏感元件表面的金属氧化物发生化学反应，使电阻发生变化。
通过测量电阻的变化，可以判断空气中烟雾的浓度。
3. 结构mq2烟雾传感器由敏感元件、电路板、外壳等组成。
•敏感元件：敏感元件是mq2烟雾传感器的核心部件，用于检测空气中的烟雾颗粒。
常见的敏感元件材料有二氧化锡和硫化锌等。
•电路板：电路板上集成了传感器的电路，包括信号放大和数字转换等功能。
•外壳：外壳是保护传感器内部结构的外部壳体，通常采用塑料材料制造。
4. 使用方法使用mq2烟雾传感器需要连接到微控制器或开发板上，并通过特定的引脚进行通信和数据交换。
下面是简单的使用流程：1.确认传感器供电：mq2烟雾传感器通常需要5V的电压供电，可以通过连接到开发板的5V引脚或外部电源进行供电。
2.连接传感器引脚：连接传感器的VCC引脚到开发板的5V引脚，GND引脚到开发板的GND引脚，以及DOUT 引脚到开发板的数字输入引脚。
3.初始化传感器：在代码中，需要初始化传感器并设置相应的参数，如传感器的工作模式和灵敏度等。
4.读取数据：通过读取传感器的输出引脚的电平状态，可以获取空气中烟雾的浓度值。
根据具体的传感器型号和引脚连接方式，可以使用对应的代码进行数据读取和处理。
5.分析数据：根据读取到的烟雾浓度值，可以进行相应的分析和处理，如触发报警系统或显示烟雾浓度等。
5. 应用场景mq2烟雾传感器广泛应用于以下场景：•家庭安全监测：将mq2烟雾传感器安装在家中，可以及时检测到火灾或烟雾，并触发报警系统，保障家人的人身安全。
•工业安全监控：在工业生产过程中，mq2烟雾传感器可以检测到危险气体泄露或燃烧，及时进行预警和应急处理，保障工人的生命安全。
mq2烟雾传感器技术手册
mq2烟雾传感器技术手册烟雾传感器是一种常用的气体传感器，它能够检测空气中的烟雾浓度并输出相应的电信号。
MQ2烟雾传感器是一种常见的烟雾传感器之一，它具有高灵敏度、快速响应的特点，在各种应用中得到广泛的应用。
1. MQ2烟雾传感器的基本原理MQ2烟雾传感器是一种半导体传感器，它的灵敏度基于氧化物半导体材料对目标气体的吸附性能。
通常，MQ2烟雾传感器由感知元件、电路板和连接引脚组成。
感知元件是由氧化物半导体材料制成的烟雾敏感元件，当空气中的烟雾浓度超过一定阈值时，烟雾颗粒会与感知元件表面的氧化物发生化学反应，导致电阻的变化。
电路板则负责接收感知元件的电信号，并将其转化为数字信号输出。
2. MQ2烟雾传感器的特点和优势MQ2烟雾传感器具有以下特点和优势：1) 高灵敏度：MQ2传感器对烟雾浓度的变化非常敏感，能够快速响应不同浓度的烟雾。
2) 宽工作范围：MQ2传感器可以检测多种气体，包括烟雾、甲烷、液化气等，具有较广的应用范围。
3) 高稳定性：MQ2传感器采用优质的氧化物材料，具有较高的稳定性和可靠性。
4) 易于使用：MQ2传感器的接线简单，使用方便，能够与各种控制器或单片机系统配合使用。
3. MQ2烟雾传感器的应用领域由于MQ2烟雾传感器具有高灵敏度和广泛的气体检测范围，它在多个领域得到了应用。
1) 家庭安防：MQ2传感器可以用于家庭烟雾报警装置，及时检测到室内烟雾浓度超标并发出报警信号，以提醒用户采取相应的措施。
2) 工业安全：在工业环境中，MQ2传感器可以用于检测燃气泄漏，及时发出警报，保障工作人员的安全。
3) 空气质量监测：MQ2传感器可以用于室内和室外空气质量监测，检测有害气体的浓度，提供及时的空气质量数据。
4) 智能家居：MQ2传感器可以与智能家居系统相结合，通过检测烟雾浓度实现自动开启、关闭空气净化器等功能，提升生活品质。
4. MQ2烟雾传感器的使用注意事项在使用MQ2烟雾传感器时，需要注意以下事项：1) 防止传感器受潮：MQ2传感器对湿度敏感，应放置在干燥的环境中，避免与水接触。
mq2工作原理
mq2工作原理
MQ-2气体传感器是一种半导体气敏元件，可用于检测多种易燃气体浓度，如液化石油气、丁烷、丙烷、甲烷、酒精、氢气等。
其工作原理如下：
1. 电阻变化原理：MQ-2传感器的气敏部分是由氧化锡和氧化锌颗粒组成的。
当检测到目标气体存在时，气体会与颗粒发生化学反应，导致氧化锌的电导率发生变化，进而引起传感器电阻的变化。
2. 校正电路原理：MQ-2传感器还包含一个校正电路，用于稳定传感器的输出电压。
校正电路通过测量环境空气中的烟雾平衡电流来控制传感器的输出电压，以消除环境中的干扰。
3. 信号放大原理：传感器的输出信号经过放大电路进行增益处理，以便能够被微控制单元或其他电子设备读取和处理。
总的来说，MQ-2气体传感器通过检测目标气体与氧化锌颗粒之间的化学反应来实现气体浓度的检测，并通过校正和信号放大电路将检测到的气体浓度转化为可读取和处理的电信号。
mq2传感器手册
mq2传感器手册
MQ-2烟雾传感器技术手册：
一、工作原理
MQ-2烟雾传感器采用半导体敏感元件，当烟雾分子进入传感器并与表面上的敏感材料相接触时，敏感材料的电阻值将发生变化。
这一变化随后被转换为电信号，从而能够检测和测量烟雾浓度。
二、特性
1. 高灵敏度：MQ-2传感器对烟雾非常敏感，能够快速地检测到烟雾的存在。
2. 长寿命：由于其稳定的材料和构造，MQ-2传感器具有较长的使用寿命。
3. 防腐蚀：传感器表面涂有防腐蚀材料，能够在各种环境中稳定工作。
4. 易安装：MQ-2传感器体积小巧，易于安装和配置。
三、应用领域
MQ-2烟雾传感器广泛应用于家庭、工业和商业场所的火灾预防系统。
它可以检测到火灾初期的烟雾，并向报警系统发送信号，从而及时触发火灾报警。
此外，它还可以用于需要检测空气质量或污染物的地方。
四、使用方法
1. 安装：请根据产品手册中的说明正确安装传感器，确保其位于需要检测的区域附近，且通风良好。
2. 测试：在安装完成后，应测试传感器以确保其正常工作。
可以通过向传感器吹气或使用烟雾发生器来测试其响应。
3. 维护：定期清洁传感器表面，以保持其良好的工作状态。
避免使用强烈的清洁剂或溶剂，以免损坏传感器表面。
4. 更换：当传感器寿命结束或出现故障时，应更换传感器。
请根据产品手册中的说明进行更换操作。
以上是MQ-2烟雾传感器技术手册的主要内容。
在使用过程中如有任何问题，请参考产品手册或联系制造商获得支持。
MQ-2普敏气体烟雾传感器

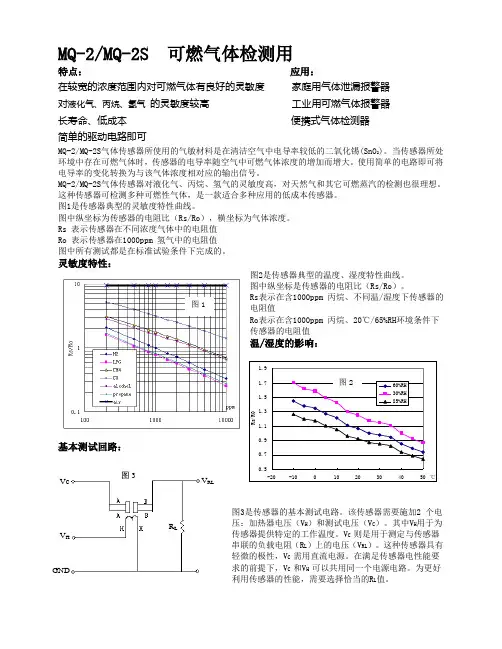

MQ-2/MQ-2S 可燃气体检测用特点： 应用：在较宽的浓度范围内对可燃气体有良好的灵敏度 家庭用气体泄漏报警器 对液化气、丙烷、氢气 的灵敏度较高 工业用可燃气体报警器 长寿命、低成本 便携式气体检测器 简单的驱动电路即可MQ-2/MQ-2S 气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。
当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
MQ-2/MQ-2S 气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。
这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。
图1是传感器典型的灵敏度特性曲线。
图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体浓度。
Rs 表示传感器在不同浓度气体中的电阻值 Ro 表示传感器在1000ppm 氢气中的电阻值 图中所有测试都是在标准试验条件下完成的。
灵敏度特性：图2是传感器典型的温度、湿度特性曲线。
图中纵坐标是传感器的电阻比（Rs/Ro ）。
Rs 表示在含1000ppm 丙烷、不同温/湿度下传感器的电阻值Ro 表示在含1000ppm 丙烷、20℃/65%RH 环境条件下传感器的电阻值温/湿度的影响：基本测试回路：图3是传感器的基本测试电路。
该传感器需要施加2 个电压：加热器电压（V H ）和测试电压（V C ）。
其中V H 用于为传感器提供特定的工作温度。
V C 则是用于测定与传感器串联的负载电阻（R L ）上的电压（V RL ）。
这种传感器具有轻微的极性，V C 需用直流电源。
在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。
为更好利用传感器的性能，需要选择恰当的R L 值。
图1VcV HGNDR LV RL图3规格：敏感体功耗（Ps ）值可用下式计算： 传感器电阻（Rs ），可用下式计算：Ps=Vc 2×Rs/(Rs+R L )2Rs=(Vc/V RL -1)×R LD. 结构，外形MQ-2/MQ-2S 气敏元件的结构和外形如图4所示(结构 A 或 B), 由微型Al 2O 3陶瓷管、SnO 2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
烟雾传感器MQ2

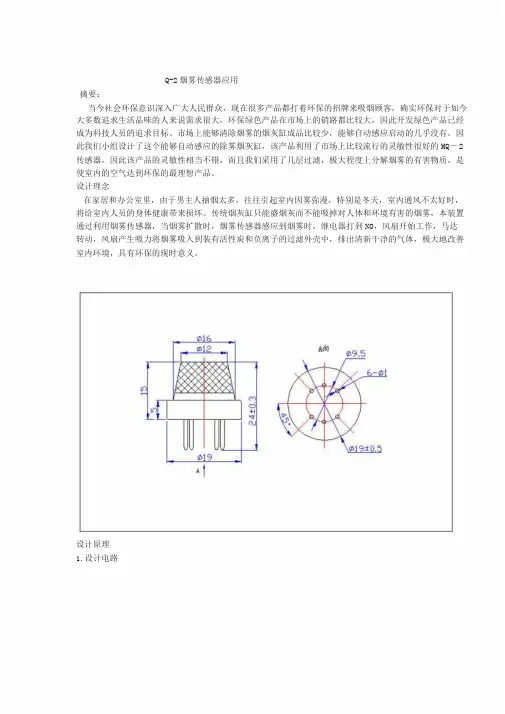

Q-2烟雾传感器应用摘要：当今社会环保意识深入广大人民群众，现在很多产品都打着环保的招牌来吸烟顾客，确实环保对于如今大多数追求生活品味的人来说需求很大，环保绿色产品在市场上的销路都比较大，因此开发绿色产品已经成为科技人员的追求目标。
市场上能够清除烟雾的烟灰缸成品比较少，能够自动感应启动的几乎没有。
因此我们小组设计了这个能够自动感应的除雾烟灰缸，该产品利用了市场上比较流行的灵敏性很好的MQ－2 传感器，因此该产品的灵敏性相当不错，而且我们采用了几层过滤，极大程度上分解烟雾的有害物质，是使室内的空气达到环保的最理想产品。
设计理念在家居和办公室里，由于男主人抽烟太多，往往引起室内因雾弥漫，特别是冬天，室内通风不太好时，将给室内人员的身体健康带来损坏。
传统烟灰缸只能盛烟灰而不能吸掉对人体和环境有害的烟雾，本装置通过利用烟雾传感器，当烟雾扩散时，烟雾传感器感应到烟雾时，继电器打到NO，风扇开始工作，马达转动，风扇产生吸力将烟雾吸入到装有活性炭和负离子的过滤外壳中，排出清新干净的气体，极大地改善室内环境，具有环保的现时意义。
设计原理1.设计电路2.元择 电源采A C ：220V 0H z D 压5V 的电源变压感器MQ －2；一个50K 的电位 器；一个1K 的电阻；一个三脚的开关；晶体管采用9013型号；继电器采用JRC －4100F5V 的型号；通电 指示灯采用3.5V 的淡绿发光二极扇F A N 为5V 的单转向下图警器图 3.自感应器件MQ －2参数A.标准工作条件符号参数名称技术条件备注Vc 回路电压≤15VACorDCV 电压5.0V ±0.2VACorDCR 电阻可调 R H 加热电阻31Ω±3Ω室温PH 加≤900mWB.环境条件 符号参数名称技术条件备注 Tao 使用温度-10℃-50℃Tas 储存温度-20℃-70℃RH 相对湿度小于95%RHO 2氧气浓度21%(标准条件) 最小值大于２％氧气浓度会影响灵敏度特性C.灵敏度特性符号参数名称技术参数备注Rs 敏感体表面电3K Ω-30K Ω 探测围阻 (1000ppm 异丁烷)100ppm-10000ppm 浓度斜率液化气和丙烷α(3000/1000≤0.6300ppm-5000ppm 丁烷)5000ppm-20000ppm 甲烷异丁烷300ppm-5000ppm 氢气标准工作条 温度：20℃±2℃Vc:5.0V ±0.1V100ppm-2000ppm 酒精件相对湿度：65%±5%Vh:5.0V ±0.1V间1小时M Q -2气敏的结构和外形示(结构A o r B ),由微型A L 2O 3陶瓷管、S n O 2器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作好的气敏元件有６只针状管脚，其中４个用于信号取出，２个用于提供加。
mq2烟雾传感器技术手册
mq2烟雾传感器技术手册MQ-2烟雾传感器是一种广泛应用于气体检测的电化学传感器，被广泛应用于各种领域，如家用安防、工业环境监测等。
本技术手册将详细介绍MQ-2烟雾传感器的工作原理、特点、使用注意事项以及应用场景等内容。
一、MQ-2烟雾传感器的工作原理MQ-2烟雾传感器基于电化学原理进行气体检测。
其核心部分是一种灵敏元件，能够与气体发生化学反应，从而改变其电阻值。
当检测到烟雾或其他有机气体时，烟雾颗粒和有机气体中的一些化学物质会与传感器表面的敏感材料发生反应，导致敏感材料表面的电阻值发生变化。
通过测量敏感材料电阻值的变化，可以判断是否存在烟雾和有机气体。
二、MQ-2烟雾传感器的特点1.灵敏度高：MQ-2烟雾传感器对烟雾和一些常见的有机气体具有很高的灵敏度，能够准确地检测到微量的烟雾和有机气体。
2.响应速度快：MQ-2烟雾传感器能够迅速响应环境中的烟雾和有机气体，实时监测气体浓度的变化。
3.低功耗：MQ-2烟雾传感器采用低功耗设计，能够长时间稳定运行，有效延长传感器的使用寿命。
4.易于安装：MQ-2烟雾传感器体积小巧，重量轻，便于安装和维护。
5.低成本：MQ-2烟雾传感器采用常见的材料和制造工艺，成本较低，适用于大规模应用。
三、MQ-2烟雾传感器的使用注意事项1. MQ-2烟雾传感器工作时，接口处不宜有腐蚀性气体或挥发性有机物，以免影响传感器的灵敏度和稳定性。
2. MQ-2烟雾传感器应远离高温、高湿、强酸、强碱等环境，以免对传感器的正常工作造成影响。
3. MQ-2烟雾传感器在使用过程中应注意防水、防潮，防止传感器受潮受损。
4. MQ-2烟雾传感器在使用前应进行预热，以提高传感器的稳定性和精确度。
5. MQ-2烟雾传感器的电源电压应与传感器的额定电压匹配，以免损坏传感器。
四、MQ-2烟雾传感器的应用场景1.家用安防：MQ-2烟雾传感器可用于家庭烟雾报警器，及时发现烟雾情况并及时报警，保护家人的生命财产安全。
mq-2原理
mq-2原理
MQ-2气体传感器，也被称为烟雾传感器，是一种常见的空气
质量监测传感器。
它的原理基于半导体气敏材料的电阻随着气体浓度变化而变化。
具体来说，MQ-2传感器中使用了一种特殊的半导体气敏材料，当该材料处于干净空气中时，其电阻较高。
然而，当存在可燃气体或烟雾等污染物时，这些物质会与气敏材料发生化学反应，使材料表面附着上一层电子捐赠或受体。
这会导致材料的电阻降低。
通过测量MQ-2传感器两端的电压，或者通过通过一个电桥电
路来测量电阻变化，可以获得气体浓度的信息。
一般来说，气体浓度越高，材料的电阻变化越大。
然而，鉴于MQ-2传感器的工作原理，需要注意到它对不同气
体的敏感度并不相同。
例如，它对液化石油气（LPG）、氢气、乙醇、氨气等可燃气体敏感度较高，而对二氧化碳（CO2）敏
感度较低。
因此，在使用该传感器时，需要根据具体应用场景和需要监测的气体选择适当的校准和参数设置。
同时，为了提高精度和可靠性，可以与其他传感器结合使用，例如温湿度传感器等。
总之，MQ-2气体传感器通过测量电阻变化来检测环境中的可
燃气体或烟雾，其原理基于半导体气敏材料的化学反应。
然而，需要注意不同气体的敏感度差异，并根据实际需求进行设置和校准。
