6. （2023·宜昌）航天员舱外作业时，宽厚的航天服限制了他的视野， 为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观 察。图乙中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜 子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直 面的夹角。（保留作图痕迹）
第6题
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
14. 小周是一名游泳爱好者，当他潜入水中时，看到站在泳池边的小亮 （S点）变高了（S'点），如图所示。请画出小周能看到小亮的一束入射 光线和对应的折射光线。（保留作图痕迹）
第14题答案
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
类型五 光现象综合作图 15. （2023·鞍山）如图所示，小明用手机给水中的小鱼拍照，发现手 机在水中的像刚好与鱼缸中的一条小鱼的像重合，图中A点表示小明眼 睛的位置，B'点是小明看到的小鱼和手机的像重合的位置。请画出：
（1） 手机的位置B。 （2） 小明看到手机的像的光路图。 （3） 水中小鱼的大致位置C及看到鱼的光路图。
第15题答案
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
第3题答案
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
类型二 利用光的反射定律作图 4. （2023·成都双流模拟）小明的座位挨着教室前门，上课时黑板面反 射的光有时会“晃”着他的眼睛，看不清黑板上的字。如图所示，用C 点表示小明的眼睛，OC是发生这种现象时的一条反射光线。请画出： ① OC对应的入射光线；② 标出入射角的度数。

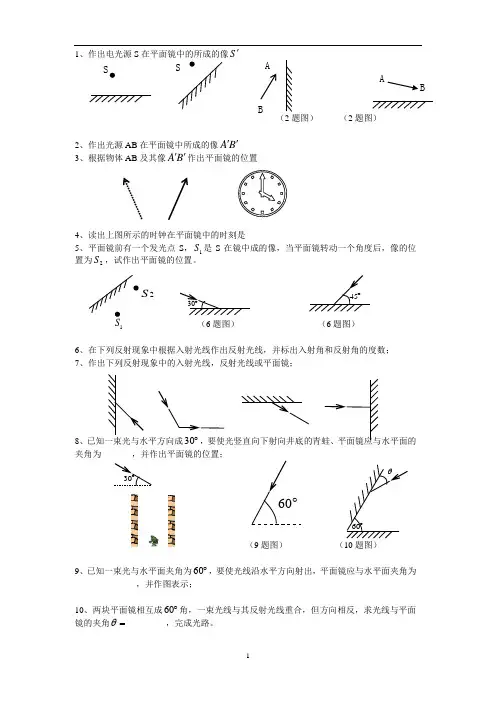

八年级上册物理光学作图专题训练
1、作出电光源S 在平面镜中的所成的像S '（2题图） （2题图）2、作出光源AB 在平面镜中所成的像B A ''3、根据物体AB 及其像B A ''作出平面镜的位置4、读出上图所示的时钟在平面镜中的时刻是__________5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。
（6题图） （6题图）6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；7、作出下列反射现象中的入射光线，反射光线或平面镜；8、︒30，夹角为_______，并作出平面镜的位置；（9题图） （10题图）9、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；10、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。
SA B A B2S 111、作出点光源S通过平面镜照亮A点的光路；（12题图）12、已知点光源S及其在平面镜中的像点S'，入射光线SA，作出平面镜并把光路补充完整；13、利用平面镜成像规律作出光源S及其像点S'，并把光路补充完整；14、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围；15、如图1，画出大致画出折射光线，标出折射角的位置；16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置；17、如图3所示，完成光通过玻璃的大致光路；18、如图7所示，AO'是光线AO的折射光线，BO的折射光线；SA SASAS'M NMNS光屏水空气空气1图3图19、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；20、光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。
八年级物理上册光学作图题
八年级物理上册光学作图题班级姓名一,基础题1、当入射光线与法线的夹角为20°时，反射光线与入射光线的夹角为_______。
2、一束与镜面成40°角的光线射到平面镜，则入射角是________，反射角是_______，反射光线与入射光线的夹角是________。
3、当入射光线与反射光线垂直时，则入射角是_________。
4、人们能看到本身不发光的物体是因为光在物体表面上发生了_________的缘故。
5、一束光线斜射到平面镜上，当入射光线与镜面间的夹角逐渐减小时，则：( )A．入射角逐渐增大，反射角逐渐增大 B．入射角逐渐减小，反射角逐渐减小C．入射角逐渐增大，反射角逐渐减小 D．入射角逐渐减小，反射角逐渐增大6．当光从________斜射入________时折射光线将偏离法线，这时折射角________于入射角．7．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，光进入玻璃后偏折角度的大小是________．7题8题9题10题8、在下图中画出平面镜9、如图，是潜望镜的原理图，试画出光经潜望镜两次反射的光路图10如图所示，太阳光线跟水平方向成40°角，要利用太阳光垂直照亮井底，应把平面镜放在跟水平方向成_____________角的位置。
(在图中画出平面镜的位置)11、在下图中画出反射光线或入射光线，并标出入射角和反射角的大小11题12题13题12.下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′.13.作出下图中的物体AB在平面镜中成的像.14．如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．14题15题16题15．如图所示，一容器的底面有一平面镜，容器中盛有水，一束光线与水面的夹角为 ，画出进入水中，经平面镜反射又射入空气中的光线传播路线．16．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．17、根据平面镜成像特点，在图4中画出物体AB 在平面镜MN 中所成的像B A ''。
八上物理光学作图6种常考题型
八上物理期末专题训练光学作图6种常考题型常考题型一：光直线传播作图在图中，请画出小明同学透过学校围墙的小洞观看到校园内的范围（围墙及小洞如图所示）。
【解答】由眼睛和小洞的上边缘可以确定观察范围的最上面的边缘；由眼睛和小洞的下边缘可以确定观察范围的最下面的边缘，两者之间即为眼睛所能看到的范围，如右图所示。
常考题型二：光反射现象作图如图所示，S为平面镜MN前的一个发光点，A为平面镜前某一点。
请在图中画出由S发出经平面镜反射后过A点的光线，并完成光路图。
【解答】作出发光点S关于平面镜的对称点，即为像点S′，连接S′A点交平面镜于点O，沿OA画出反射光线，连接SO画出入射光线，如右图所示。
常考题型三：平面镜成像现象作图根据平面镜成像特点画出图中物体AB在镜中的像AʹBʹ。
【解答】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如右图所示：常考题型四：光折射现象作图如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
【解答】先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据折射角小于入射角在水中画出折射光线，如右图所示：常考题型五：透镜光路图作图如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。
【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如右图所示：常考题型六：眼睛和眼镜视物作图请在图中画出两束平行的入射光线经过近视眼晶状体折射后对应的光线。
【解答】晶状体相当于是一凸透镜；远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成的，这是近视眼；平行于主光轴的入射光线经凸透镜折射后通过焦点，如右图所示。
教科版-物理-八年级上册-第四章光学训练题及参考答案
中考光学训练题及参考答案一、选择题（每题2分，共30分，在每小题给出的四个选项中，只有一个选项是正确的）1．物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。
两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图1所示。
关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（）A．玻璃缸的折射作用B．激光笔发出的光线未绝对平行C．白糖水的密度不是均匀的，越深密度越大D．激光笔发出的各种颜色的光发生了色散2．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小3．关于平面镜成像，下列说法正确的是（）A．物体越大，所成的像越大B．物体越小，所成的像越大C．物体离平面镜越近，所成的像越大D．平面镜越大，所成的像越大4．人的眼睛像一架照相机，物体经晶状体成像于视网膜上。
对于近视眼患者而言，远处物体成像的位置和相应的矫正方式是（）A．像落在视网膜的前方，需配戴凸透镜矫正B．像落在视网膜的前方，需配戴凹透镜矫正C．像落在视网膜的后方，需配戴凸透镜矫正D．像落在视网膜的后方，需配戴凹透镜矫正5．历史上第一次尝试进行光速的测量，也是第一个把望远镜用于天文学研究的物理学家是（）A．伽利略B．牛顿C．焦耳D．瓦特6．目前城市的光污染越来越严重，白亮污染是较普遍的一类光污染。
在强烈阳光照射下，许多建筑的玻璃幕墙、釉面瓷砖、磨光大理石等装饰材料，都能造成白亮污染。
形成白亮污染的主要原因是（）A．光的直线传播B．镜面反射C．漫反射D．光的折射7．用放大镜观察彩色电视画面，你将看到排列有序的三色发光区域是（）A．红、绿、蓝B．红、黄、蓝C．红、黄、紫D．黄、绿、紫8．如图2是某人观察物体时，物体在眼球内成像示意图，则该人所患眼病和矫正时应配制的眼镜片分别是（）A．远视凹透镜B．远视凸透镜C．近视凹透镜D．近视凸透镜9．小明仔细观察了如图3后，总结出以下几条结论。
八年级物理上册光学作图专题

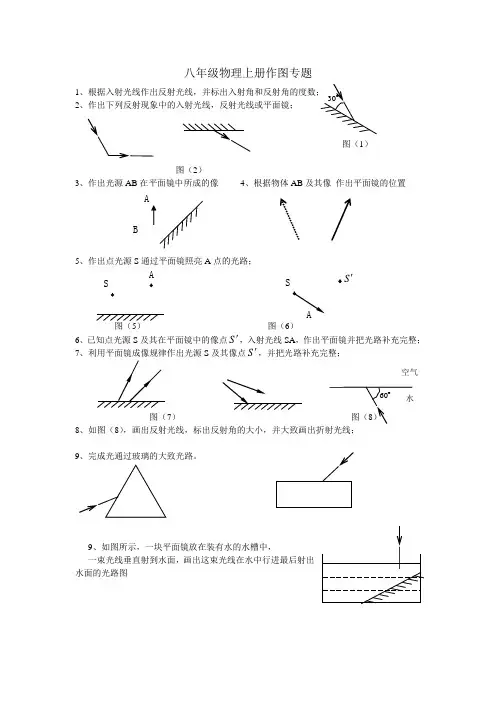

八年级物理上册作图专题
1
2、作出下列反射现象中的入射光线，反射光线或平面镜；
图（1）
图（2）
3、作出光源AB 在平面镜中所成的像
4、根据物体AB 及其像 作出平面镜的位置
5、作出点光源S 通过平面镜照亮A 点的光路；
图（5） 图（6）
6、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；
7、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；
图（7） 8、如图（8），画出反射光线，标出反射角的大小，并大致画出折射光线；
9、完成光通过玻璃的大致光路。
9、如图所示，一块平面镜放在装有水的水槽中，
一束光线垂直射到水面，画出这束光线在水中行进最后射出
水面的光路图
A
S A B S A
S '空气。
八年级物理光学作图专题9.30
光学作图专题 班级 姓名 学号 1、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；
2、作出下列反射现象中的入射光线，反射光线或平面镜；
3、如图3已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水，并作出平面镜的位置；
4、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并在图4中作图表示；
5、 请在图5中作出点光源S 通过平面镜照亮A 点的光路；
6、 如图6，利用平面镜成像规律发光点S ，并把光路补充完整；
7、 如图7，请根据物体AB 及其像作出平面镜的位置；
8、作出光源AB 在平面镜中所成的像B A ''
9、作出物体在平面镜中所成的像
︒
30︒45︒30︒30图3
︒60图4 A
B A B
A B B
C A
S A 图5 图6 图7 A B。
(完整版)八年级物理光学作图专项练习题
8
、请在图
1O
中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射
光学作图题
一、作图题。
1、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
2、根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．
3、如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．
4、根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
5、画出如图所示的折射光线。
6、请在图中画出入射光线经过凸透镜后的折射光线。
7、请完成图中的光路图。
9.如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。
10.一束阳光与水平面成40°角，如图所示。
要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。
（1）
F F F F
F
F F F
11.画出图1中与入射光线对应的反射光线和大致的折射光线位置；
12.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）
13.如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？
14.完成光路：
15.判断下列方框内是什么透镜：。
