轻集料混凝土垫层技术交底

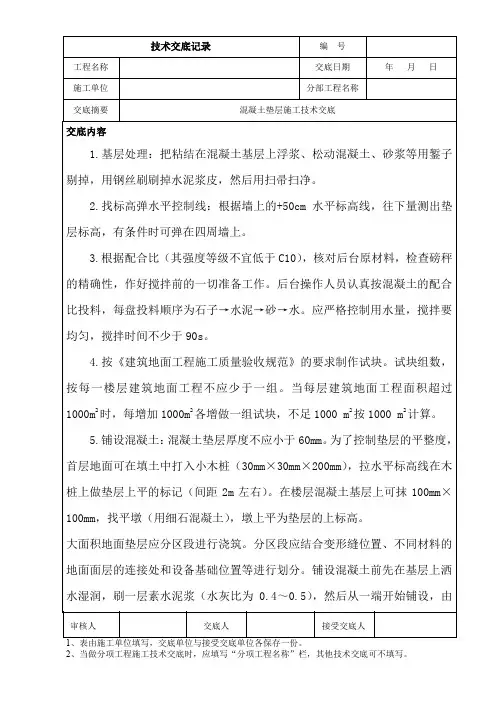

混凝土垫层施工技术交底
5.铺设混凝土：混凝土垫层厚度不应小于60mm。为了控制垫层的平整度，首层地面可在填土中打入小木桩（30mm×30mm×200mm），拉水平标高线在木桩上做垫层上平的标记（间距2m左右）。在楼层混凝土基层上可抹100mm×100mm，找平墩（用细石混凝土），墩上平为垫层的上标高。
大面积层的连接处和设备基础位置等进行划分。铺设混凝土前先在基层上洒水湿润，刷一层素水泥浆（水灰比为0.4～0.5），然后从一端开始铺设，由室内向外退着操作。
6.振捣：用铁锹铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。厚度超过20cm时，应采用插入式振捣器，其移动距离不大于作用半径的1.5倍，做到不漏振，确保混凝土密实。
交底内容
1.基层处理：把粘结在混凝土基层上浮浆、松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
2.找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。
3.根据配合比（其强度等级不宜低于C10），核对后台原材料，检查磅秤的精确性，作好搅拌前的一切准备工作。后台操作人员认真按混凝土的配合比投料，每盘投料顺序为石子→水泥→砂→水。应严格控制用水量，搅拌要均匀，搅拌时间不少于90s。
10.在施工操作过程中，注意运混凝土小车不要碰动门框（应预先有保护措施），并在铺设混凝土时要保护好电气等设备暗等。
11.混凝土垫层浇筑完满足养护时间后，可继续进行面层施工，如继续施工时，应对垫层加以覆盖保护，并避免在垫层上搅拌砂浆。存放油漆桶等物以免污染垫层，影响面层与垫层的粘结力，而造成面层空鼓。
垫层混凝土施工技术交底
4、在施工中，应保护好暖卫、电气等设备暗管，应做好保护措施。
5、垫层内应根据设计要求预留孔洞或安置固定地面镶边连接件所用的锚栓（件）和木砖，以免后剔凿。
6、在有防水层的基层上施工时，必须认真保护好防水层，严禁小车腿和铁锹等硬物砸碰防水层。发现碰坏处，一定及时修补，并经检查验收合格后，方准进行下道工序。
2、现场机械设备以及照明用电的电源必须由专业电工引接，非专业人员严禁私拉乱接，现场施工电源线必须按照规定架空。机械操作人员必须是具有机械操作证的专业人员，严禁无证人员操作机械。
3、建立健全各种安全管理规章制度，对违章作业者要视情节轻重给予处罚。进入施工现场人员必须佩戴安全帽。
4、本工程施工期间严格按着北京市相关施工管理条例指导施工，必须具备严密的防扰、防噪、防尘等环保措施。
3、作业条件
（1）主体结构工程质量己办完验收手续。墙、柱四周已弹好+500mm水平标高线。
（2）垫层基底检验合格，表面湿润，方可施工混凝土垫层。
（3）设置变形缝：室内、外地面水泥混凝土垫层宜设置纵向、横向缩缝。室外混凝土垫层还应设置伸缝。
（4）穿过楼板的暖、卫管线已安装完毕，管洞已浇筑细石混凝土，并已填塞密实。
7、其他工艺施工时，应避免在垫层上搅拌砂浆、存放油漆桶等污物以免污染垫层，影响面层与垫层的粘结力，从而造成面层空鼓。
五、应注意的质量问题
1、混凝土不密实：主要由于漏振和振捣不密实，或配合比不准及操作不当造成。基底太干燥和垫层过薄也会造成不密实。
2、表面不平标高不准：水平线或水平木桩不准。操作时未认真找平或没用大杠刮平。
5、振捣、找平：浇筑混凝土随打随抹用刮杠刮平，混凝土虚铺厚度略高于标高，用插入式振捣器，振捣持续时间应使混凝土表面全部泛浆、无气泡，不下沉为止。振捣密实之后，然后再用刮杠刮平，表面用木抹子搓平，表面出浆。

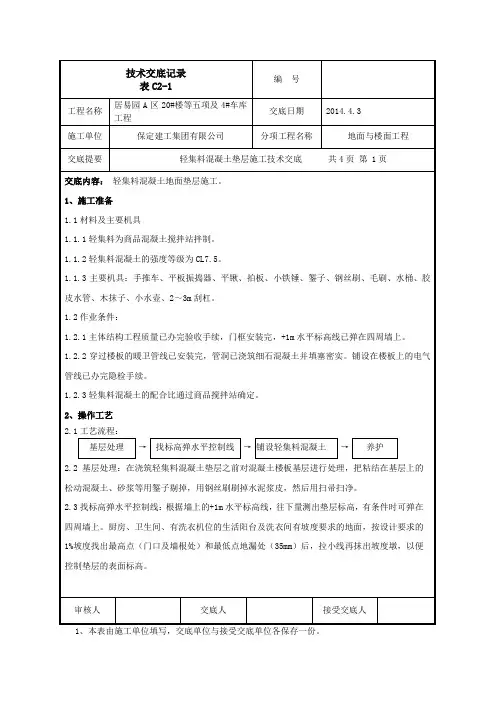

轻集料混凝土垫层施工技术交底(正式)
室外：门厅、公共走廊为50mm；(一米下下反1.06)
室内：1）厅、室、走廊为70mm；(一米下下反1.04)
2）厨房、阳台为70mm；(一米下下反1.04)
3）、卫生间厚度为50mm，坡度为1%。(一米下下反1.06)
2.6.1在已清理干净的基层上洒水湿润。
浇筑轻集料混凝土垫层时尽量不留或少留施工缝，如必须留施工缝时，应用木方或木板挡好
断槎处，施工缝最好留在门口与走道之间，或留在有实墙的轴线中间，接槎时应在施工缝处涂刷水泥浆（W/C为0.4～0.5）结合层，再继续浇筑。浇筑后应进行洒水养护。强度达1.2MPa后方可进行下道工序操作。
2.7冬期施工：冬期施工环境温度不得低于5℃。如在负温下施工时，混凝土中应掺加防冻剂，防冻剂应经检验合格后方准使用，防冻剂掺量应由试验确定。混凝土垫层施工完后，应及时覆盖塑料布和保温材料。
1.2.3轻集料混凝土的配合比通过商品搅拌站确定。
2、操作工艺
2.1工艺流程：
基层处理
→
找标高弹水平控制线
→
铺设轻集料混凝土
→
养护
2.2基层处理：在浇筑轻集料混凝土垫层之前对混凝土楼板基层进行处理，把粘结在基层上的松动混凝土、砂浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。
2.3找标高弹水平控制线：根据墙上的+1m水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。厨房、卫生间、有洗衣机位的生活阳台及洗衣间有坡度要求的地面，按设计要求的1%坡度找出最高点（门口及墙根处）和最低点地漏处（35mm）后，拉小线再抹出坡度墩，以便控制垫层的表面标高。
审核人
交底人
轻集料混凝土浇筑安全技术交底模板
一、前言为确保轻集料混凝土浇筑施工过程中的安全和施工质量，现将施工过程中可能存在的安全隐患及预防措施进行安全技术交底，请所有参与施工人员认真学习并严格遵守。
二、施工前的准备工作1. 作业人员必须经过专业培训，了解轻集料混凝土的特性及施工工艺，掌握相关安全操作规程。
2. 仔细检查施工工具、设备，确保其安全可靠，性能完好。
3. 根据施工图纸及施工方案，核对原材料、配合比，确保原材料质量符合要求。
4. 检查施工现场，确保道路畅通，场地平整，排水设施齐全。
三、施工过程中的安全注意事项1. 作业人员进入施工现场必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
2. 高处作业人员必须系好安全带，并使用安全绳，防止坠落。
3. 严禁酒后作业，作业人员应保持良好的精神状态。
4. 施工现场应设置警示标志，禁止无关人员进入危险区域。
5. 严格遵循施工工艺，不得随意改变施工顺序和操作方法。
6. 电动设备操作人员必须持有效操作证，并严格按照操作规程进行操作。
7. 严禁在施工过程中吸烟、饮酒、使用明火。
8. 严格按照材料配比进行搅拌，确保混凝土质量。
四、轻集料混凝土浇筑操作要点1. 混凝土运输过程中，注意防止混凝土离析，保持混凝土均匀性。
2. 混凝土浇筑前，检查模板、支架的稳定性，确保其安全可靠。
3. 混凝土浇筑过程中，严格控制浇筑速度，避免因浇筑过快导致混凝土离析。
4. 混凝土浇筑过程中，加强振捣，确保混凝土密实。
5. 浇筑完成后，及时进行养护，保证混凝土强度。
五、施工结束后的清理工作1. 施工结束后，及时清理施工现场，回收废旧材料。
2. 清理过程中，注意防止尘土飞扬，保护环境。
3. 检查施工现场，确保无安全隐患。
六、总结通过本次安全技术交底，希望大家能够充分认识到轻集料混凝土浇筑施工过程中的安全隐患，提高安全意识，严格按照操作规程进行施工，确保施工安全，提高施工质量。
如有疑问，请及时与项目负责人沟通。
轻集料混凝土技术交底
轻集料混凝土施工技术交底一施工准备1 材料准备陶粒：施工前用是侵泡水泥砂子2机具准备搅拌机尖锹、平锹、木抹子刮钢3配合比配合比——水泥：水：砂：陶粒309 ： 168 ： 512 ： 411折合每袋水泥用量；50kg水泥 27.1kg水 82.8kg砂 71.3kg陶粒二、施工工艺流程1、工艺流程基层处理→找标高弹水平控制线→搅拌→铺设、振捣陶粒混凝土→养护2 、操作工艺(1)清理基层：浇注混凝土垫层前，应清除基层的尘土和杂物；并洒水湿润(2) 找标高、弹线：根据墙上水平标高控制线，向下量出垫层标高，在墙上弹出控制标高线。
标高从50线下去53cm为成品面标高。
控制好标高垫层面积较大时，采用细石混凝土或水泥砂浆做灰饼控制垫层标高。
3陶粒混凝土搅拌1陶粒料在浇筑前一天浇水湿润透让水分充分饱和。
2) 陶粒混凝土搅拌机开机前应进行试运行，并对其安全性能进行检查，确保其运行正常；3) 陶粒混凝土搅拌时应先加页岩陶粒，后加水泥，最后加砂和水，其搅拌时间不得少于1.5min。
4) 陶粒混凝土的运输：在运输中，应保持其匀质性，做到不分层、不离析、不漏浆。
运到浇筑地点时，坍落度一般控制在180±20mm(4) 铺设陶粒混凝土1) 铺设混凝土铺设应从一端开始，由内向外铺设。
混凝土应连续浇筑，间歇时间不得超过2h。
如间歇时间过长，应分块浇筑，接槎处加方木堵齐按施工缝处理，接缝处混凝土应捣实压平，不显接头槎。
2) 大面积垫层应分区段浇筑。
3) 振捣混凝土：用铁锹摊铺混凝土，用水平控制桩和找平灰饼控制标高，标高从50线下去53cm为成品面标高，虚铺厚度略高于找平墩，然后用平板振动器振捣密实，然后用木抹子搓平。
5) 刮平、滚压：以灰饼为标志，控制好虚铺厚度，用铁锹粗略找平，然后用木杠刮平，再用滚筒往返滚压，并随时用2m 靠尺检查平整度，高出部分铲掉，凹处填平。
直到滚压平整出浆且无松散颗粒为止。
对于墙根、边角、管根周围不易滚压处，应用木拍板拍打密实。
轻质混凝土垫层技术交底
轻质混凝土垫层技术交底
1.介绍
轻质混凝土垫层技术交底是为了向相关团队交代轻质混凝土垫层的施工要求和技术细节，确保施工过程中的安全和质量。
2.施工方法
轻质混凝土垫层的施工方法如下：
准备工作：清理垫层基面，确保其平整、洁净且无油污。
混凝土配比：按照设计要求，调配适宜的轻质混凝土配比。
混凝土浇筑：将调配好的轻质混凝土倒入垫层区域，使用振动器进行浇筑。
平整处理：使用平整工具对浇筑的轻质混凝土进行平整处理，确保表面平整光滑。
养护措施：对刚浇筑的轻质混凝土垫层进行养护，以确保其强度和耐久性。
3.施工要求
在轻质混凝土垫层的施工过程中，应遵守以下要求：
施工人员应熟悉混凝土施工工艺，并具备相应的证书和经验。
施工现场应保持整洁，并确保安全措施得到落实。
在施工过程中，严格按照设计要求进行混凝土配比和浇筑操作。
混凝土浇筑后，应及时进行平整处理，确保垫层表面平整光滑。
施工完成后，对垫层进行养护，确保其强度和耐久性。
4.安全措施
在轻质混凝土垫层的施工过程中，应采取以下安全措施：
施工现场应设置明显的警示标志，提醒人员注意安全。
施工人员应佩戴个人防护装备，包括安全帽、安全鞋等。
在混凝土浇筑过程中，注意防止混凝土溅到人体或其他设备上，以免造成伤害。
使用振动器进行浇筑时，注意操作规范，确保安全。
在养护期间，限制人员和车辆进入施工区域，避免对垫层造成
损害。
以上是轻质混凝土垫层技术交底的内容，希望施工团队能按照
以上要求进行施工，确保施工质量和安全。
混凝土垫层施工技术交底
8、由于本工程基础垫层全部采用商品砼，故与搅拌站联系，做好商品砼的试配。浇筑过程中有专人负责与搅拌站联系，控制搅拌站每灌车的输送时间以满足施工要求。
9、施工质量要求必须严格控制，外观要求表面平整光滑，无抹子印、脚印，达到上面直接贴防水的要求。
3、垫层先平面砼连续进行浇筑，浇筑顺序为沿长边方向由远端向近端浇筑，工人必须能够控制混凝土的下落点，为保证砼浇筑时不产生离析，砼由高处自由倾落，落距必须小于1.5M，同时根据手面工人数量严格控制砼的浇速度，严禁超速浇筑，使砼在收光前初凝。等其能上人时在进行斜面砼浇筑。其浇筑示意图如下：
4、垫层砼采用机械振捣，以保证砼密实。平板式振动器要振动均匀，平板振动器振捣时覆盖上次振动器振捣宽度的三分之一，且按短边北方向拖动振动器由远端向近端进行，严防漏振，振动要到表面不再下沉且泛出均匀的灰浆但无气泡产生为止。
五、应注意的问题：
1、振捣均匀防止造成蜂窝、麻面。
2、垫层施工时，将集水坑坑底、坑顶、斜坡边角均抹成半径50mm的圆弧角，并压光。
3、压光完毕的垫层且没有达到上人强度以前，严禁在上面走人、推车。
4、侧模在混凝土没有达到强度时，不能拆除或破坏。
5、集水坑上下口均已抹成圆角，若垫层上有人时，应注意不得破坏已成型的圆角。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
5、砼浇筑用两米刮杠按标高刮平，随打随用木抹子压实，铁抹子原浆压出光面二遍。压光人员按顺序排整齐，每人1.3-1.5m宽度，沿着砼浇筑方向边压边退。浇筑过程中严格控制标高，拉线找平。
6、集水坑四壁的混凝土浇筑在垫层混凝土初凝后、终凝前完成，将集水坑上、下口用钢筋棍定位，浇筑斜坡时，先用“二八”灰土填充坡面四壁的凹陷处，然后在坡壁上拍垫层混凝土，拉毛处理，最后在毛面上抹混凝土，找平压光成规定厚度，初凝后浇水养护。集水坑上下口的部位需要抹成圆角，
混凝土垫层施工技术交底
混凝土垫层技术交底1 范围本技术交底适用于工业与民用建筑地面的混凝土垫层的施工操作。
2施工准备2.1 材料及主要机具：2.1.1 水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：卵石或碎石，粒径为0.5～3.2cm，含泥量不大于2%。
2.1.4 混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁錾子、钢丝刷。
2.2 作业条件：2.2.1 主体结构工程质量已办完验收手续，门框安装完，墙四周已弹好+50cm水平标高线。
2.2.2 穿过楼板的暖、卫管线已安装完，管洞已浇筑细石混凝土，并已填塞密实。
2.2.3 铺设在垫层中的水平电管已做完，并办完隐检手续。
2.2.4 在首层地面浇筑混凝土垫层前，穿过室内的暖气沟及沟内暖气管已做完，排水管道作完并办完验收手续，室内回填土已进行分项质量检验评定。
3 操作工艺3.1 工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→养护3.1.1 基层处理：把回填土基层按照标高进行修整,疏松的土填土挖除。
3.1.2 找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出垫层标高，有条件时可弹在四周墙上。
3.1.3 混凝土搅拌3.1.3.1 根据配合比，核对后台原材料，检查磅秤的精确性，作好搅拌前的一切准备工作。
后台操作人员认真按混凝土的配合比投料，每盘投料顺序为石子→水泥→砂→水。
应严格控制用水量，搅拌要均匀，搅拌时间不少于90s。
3.1.3.2 按《建筑地面工程施工及验收规范》的要求制作试块。
试块组数，按每一楼层建筑地面工程不应少于一组。
当每层建筑地面工程面积超过1000m2时，每增加1000m2各增做一组试块，不足1000m2按1000m2计算。
3.1.4 铺设混凝土：混凝土垫层厚度为100mm。
为了控制垫层的平整度，首层地面可在填土中打入小木桩（30mm×30mm×200mm），拉水平标高线在木桩上做垫层上平的标记（间距2m左右）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）垫层交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂
现象。
（4）垫层养护时间达到上人操作时，防止硬器划伤地面，在油漆刷浆过程中防止污染面层。
7.应注意的质量问题
垫层起砂、起皮：由于水灰比过大抹压遍数不够、养护期间过早进行其他工序操作，都易造成起
砂现象。
垫层空鼓、有裂缝：由于铺轻集料混凝土之前基层不干净，如有水泥浆皮及油污，或刷水泥浆结
土浇筑→砂浆抹面层找平→养护
4.2 操作工艺 （1）找标高、弹面层水平线：根据墙面上已有的+100cm 水平标高线，量测出地面面层的水平线，
审核人
交底人
本表由施工单位填写，交底单位与接受交底单位各保存一份。
接受交底人
技术交底记录
表 C2-1
编
号
工程名称
北京城市副中心东小营车辆段上盖 职工周转房项目（一期）
接受交底人
技术交底记录
表 C2-1
编
号
工程名称
北京城市副中心东小营车辆段上盖 职工周转房项目（一期）
交底日期
施工单位 北京城建一建设发展有限公司 分项工程名称
屋面
交底提要 交底内容：
5.3 允许偏差
屋面 A 型复合轻集料垫层
序号
项目
允许偏差（mm）
检验方法
1
表面平整度
5
用 2m 靠尺和楔形塞尺检查
3. 作业条件 1.3.1主体结构工程质量已办完验收手续。墙四周已弹好+1000mm水平标高线。 1.3.2垫层基底检验合格，表面湿润，方可施工混凝土垫层。 1.3.3 屋面敷设的各种管线已安装完毕，试验合格通过监理验收并做隐蔽验收记录。
4.施工工艺
4.1 轻集料混凝土工艺流程： 找标高、弹面层水平线→基层处理→洒水湿润→ 抹灰饼→抹标筋 →刷素水泥浆→轻集料混凝
（9）养护：垫层浇筑完 24h 后（塑料薄膜养护）进行浇水养护，每天不少于 2 次，养护时间一般
至少不少于 7d。
5.质量标准
5.1 保证项目
垫层与基层的结合必须牢固，无空鼓。
5.2 一般项目
（1）垫层表面工单位填写，交底单位与接受交底单位各保存一份。
合层时面积过大用扫帚扫、甩浆等都易导致面层空鼓。由于混凝土的坍落度过大滚压后面层水分过多，
造成面层结构不紧密易开裂。
审核人
交底人
本表由施工单位填写，交底单位与接受交底单位各保存一份。
接受交底人
（4）抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与轻集料混凝土相同配合比的拌合料
抹灰饼，横竖间距 1.5m，灰饼上标高就是面层标高。
（5）抹标筋：为保证屋面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，
标筋间距 1.2-1.8m.用刮尺刮平，作为浇筑轻集料混凝土面层厚度的标准。
1.作业准备 1.1 机具准备 1.1.1施工机具 混凝土输送泵、泵管、平铁锹、刮杠、木抹子、胶皮管、钢丝刷、钢卷尺、扫帚 1.1.2运输机具
室外施工电梯。 2.材料准备
项目 干密度 抗压强度 导热系数 轻集料混凝土垫层性能指标
单位 Kg/m3 MPa W/(m.k)
指标 ≤600 ≥1.5 ≤0.1
技术交底记录
表 C2-1
工程名称
北京城市副中心东小营车辆段上盖 职工周转房项目（一期）
施工单位 北京城建一建设发展有限公司
编
号
交底日期 分项工程名称
2020 年 2 月 20 日 屋面
交底提要
屋面 A 型复合轻集料垫层
交底内容： 本工艺标准适用于北京城市副中心东小营车辆段上盖职工周转房项目（一期）1-20#楼
滚筒（常用的为直径 20cm，长度 60cm 的混凝土或铁制滚筒，厚度较厚时应用平板振动器）往返、纵横
滚压，如有凹处用同配合比混凝土填平，直到面层出现泌水现象。
（8）找坡：从雨水口处（最薄 30mm）向纵横方向找坡，纵向 1%，找坡，横向按照各楼号要求做
1%或 2%找坡。保证屋面任何部位不得有积水现象。
交底日期
施工单位 北京城建一建设发展有限公司 分项工程名称
屋面
交底提要
屋面 A 型复合轻集料垫层
交底内容：
弹在四周女儿墙墙面上，贯通一致。
（2）基层处理：先将灰尘清扫干净，然后将粘在基层上的浆皮铲掉，用碱水将油污刷掉，最后用
清水将基层冲洗干净。
（3）洒水湿润：在抹面层之前一天对基层表面进行洒水湿润。
（6）刷素水泥浆结合层：在铺设轻集料混凝土垫层以前，在已湿润的基层上刷一道 1∶0.4～0.5
（水泥∶水）的素水泥浆，不要刷的面积过大，要随刷随铺轻集料混凝土，避免时间过长水泥浆风干
导致面层空鼓。
（7）轻集料混凝土铺设：在铺设轻集料混凝土之前将管道盒按管道走向布置固定，然后将搅拌好
的混凝土铺抹到地面基层上（水泥浆结合层要随刷随铺），紧接着用 2m 长刮杠顺着标筋刮平，然后用
5.4 试验
按国家标准《混凝土结构工程施工及验收规范》的规定轻集料混凝土制作标准强度试块，每层建
筑面工程不应少一组。
6.成品保护
（1）在操作过程中，注意运灰双轮车不得碰坏、碾压铺设在基层的各种管线，应铺设 50mm 厚脚
手架板并垫起。
（2）垫层抹压过程中随时将脚印抹平，并封闭通过操作范围内的一切通路。
