水电安装资料
水电安装材料清单明细
水电安装材料清单明细水电安装是装修工程中非常重要的一环，它直接关系到居民生活用水用电的安全和便利。
在进行水电安装时，需要准备各种材料和工具，下面就为大家详细列举一下水电安装所需的材料清单明细。
1. 电线。
在水电安装中，电线是必不可少的材料之一。
根据实际需要，可以准备不同规格和材质的电线，如PVC绝缘电线、交联聚乙烯绝缘电线等。
电线的选择要符合国家标准，保证安全可靠。
2. 开关插座。
开关插座是日常生活中常用的电器配件，也是水电安装中必备的材料。
在选择开关插座时，要考虑到使用场所和功率需求，保证插座的质量和耐用性。
3. 灯具。
灯具是室内照明的重要设备，也是水电安装中的重要材料之一。
根据不同的使用场所和装修风格，可以选择吊灯、吸顶灯、壁灯等不同类型的灯具。
4. 配电箱。
配电箱是电气系统中的重要设备，用于集中管理和分配电力。
在水电安装中，需要根据实际需求选择合适规格和质量可靠的配电箱，确保电力分配的安全可靠。
5. 水管。
水管是水电安装中不可或缺的材料，用于输送自来水和排放污水。
在选择水管时，要考虑到材质、耐压性能和耐腐蚀性能，保证水管的使用寿命和安全性。
6. 龙头、阀门。
龙头和阀门是水管系统中的控制装置，用于控制水流的开关和调节。
在水电安装中，需要选择质量可靠的龙头和阀门，确保使用时的安全和便利。
7. 排水管道。
排水管道是用于排放污水和污物的管道系统，也是水电安装中重要的材料之一。
在选择排水管道时，要考虑到排水量和排水方式，确保排水系统的畅通和安全。
8. 接地装置。
接地装置是电气系统中的重要安全设备，用于保护人身和设备免受电击。
在水电安装中，需要合理设置接地装置，确保电气系统的安全可靠。
9. 绝缘材料。
绝缘材料是用于保护电气设备和线路的重要材料，也是水电安装中不可或缺的一部分。
在选择绝缘材料时，要考虑到材质和绝缘性能，确保电气设备和线路的安全可靠。
10. 工具。
水电安装所需的工具也是必不可少的，如螺丝刀、扳手、电工工具等。
水电安装基础知识大全
水电安装基础知识大全水电安装:水电安装是家装至关重要的隐患问题，也是大多数业主相对关心的问题，所以在施工中千万不要怕麻烦。
要多与业主沟通，尽量做到业主今后的使用中水电的使用功能。
1、水管管路开槽：施工方法、先弹线，再开槽。
管路开槽按要求必须是平行线与垂直线（如有水电施工图的对照施工图更好)。
须平行走线的管路一律控制在60-90厘米高（从地面算起）,有水龙头的管路必须垂直。
深度控制在4厘米.线槽开好后施工负责人记好开槽管路尺寸、位置。
方便以后洁具安装时知道管路的位置.2、水路管道安装：用材要求、PPR管、铝塑管。
三年前大多数用户买铝塑管，这两年用PPR 管用户的比较多。
管道又分冷水管与热水管专用。
暗藏管道杜绝使用镀锌铁管。
首先，通过施工图施工人员与业主商量水域位置与使用功能。
安排水电师傅排放安装好所有的水龙头及用水位置。
如有施工图可根据施工图安排放置。
施工图水路功能久缺不到位的,和业主沟通增加水路使用功能.3、水路管道检查：水路管道检查至关重要，这相关以后的水路安全隐患问题. 我们通常用试压的方法做管道检查。
试压是管道检查渗漏的方法之一，先用赌头将所有内丝赌死。
用压力表打压（家装一般12个压）试水.打压之后检查所有管道所有接头。
第二种方法就是上了赌头之后，打开水闸二天二夜，第三天检查所有接头。
本人一般采取前面那种方法。
4、二次防水: 水路管道安装之后，用水泥沙子混合封好卫生间所有线槽。
等线槽和地面填渣干后，再次清洗地面与墙面,墙地面水份干了即可做防水,墙面防水最好作一米高。
如果厨卫墙背面有家具的墙面，必须做满墙。
起到家具防潮作用。
地面须填渣的,必须做好防水后填渣.填渣10厘米以上的用水泥沙子干混填渣。
做二次防水地面和墙面要一起做.（在此肯定有朋友要问我，地面进场时已做了一次防水，为什么现在又要做一次）。
地面做的在水在水电施工时防水表皮已遭破坏，所以必须和墙面一起再做一次。
进场第一次做防水是为了能够确定地面不会漏水。
水电安装基础知识
水电安装基础知识。
有普通水嘴、洗脸盘水嘴、洗涤盆水嘴、浴盘水嘴。
作用：调节和启闭水流。
：调节水量和关闭水流。
常用的有闸阀、截止阀、球阀、浮球阀等。
闸阀又称闸板阀，是利用旋转螺杆来调节闸板的开启和关闭及调节管道流量的大小。
闸阀的通道口径与管径相同，流动阻力小，因此，广泛用于不含杂质的给水管道系统。
常用的闸阀按闸板结构形式的不同可分为平行式和楔式。
截止阀主要有标准式、角式和直流式。
截止阀开启是流动阻力较闸阀大。
阀门设置和选用给水管网在下列管段上，应设阀门：引入管、水表前和立管、环形管网分干网、贯通支状官网的连通管；居住和公共建筑中，从立管接有3个及3个以上配水点的支管；工艺要求设置阀门的生产设备配水支管或配水管，但同时关闭的配水点不得超过6个。
阀门应装设在便于检修和易于操作的位置。
给水管网上阀门的选择，应符合下列规定：管径≤50MM时，宜采用截止阀；管径大于50MM时，宜采用闸阀；在双向流动管段上，宜采用闸阀；在经常启闭的管段上，宜采用截止阀。
水表常用的水表种类有旋翼式、螺翼式、翼轮复式等。
旋翼式水表又称叶轮式水表，按传动机构接触的状态不同，可分为干式和湿式两种。
干式水表的传动机构和计量盘用金属盘和水隔开，防止水中杂质的污损，但精度较低。
湿式水表的传动机构和计量盘都沉浸在水中，而且标度盘上装有一块厚玻璃，用来支撑压力。
低压流体输送用镀锌焊接钢管、不镀锌焊接钢管、铸铁管、应聚氯乙烯管、聚丙烯管等，管径应以公称直径DN表示。
如DN15.无缝钢管、直缝或螺旋缝焊接钢管、有色金属管、不锈钢管等，管径应以外径X壁厚表示，如D108X4.耐酸瓷管、混凝土管、钢筋混凝土管、陶土管（缸瓦管）等，管径应以内径d 表示，如d230.管道连接有法兰连接、承插连接、螺纹连接和焊接连接。
建筑给排水管道施工图主要包括平面图、系统图和详图三部分。
平面图的主要内容建筑给排水管道平面布置图是施工图中最重要和最基本的图样，其比例为1：50和1：100两种。
水电安装技术交底记录资料
水电安装技术交底记录资料一、背景随着社会的发展和人民生活水平的提高，人们对居住环境的舒适度要求越来越高，水电安装技术也逐渐成为了人们关注的焦点。
为了保证工程的质量，确保施工的顺利进行，我们进行了水电安装技术的交底，并记录了交底的内容，以便后续参考使用。
二、交底内容本次交底的内容主要包括以下几项：1. 工程概述工程概述主要包括工程的施工范围、建筑结构、照明设计等内容。
在交底中，我们向参与者介绍了工程的整体布局和设计思路，让大家对工程的整体情况有了更加全面的了解。
2. 水电安装技术要求为了保证水电安装的质量，我们对水电安装技术的要求进行了详细的介绍。
包括水电安装工程的材料要求、安装要求、接线方法等内容。
通过对水电安装技术要求的介绍，保证了后续施工过程中的准确性和安全性。
3. 施工流程施工流程是施工的核心环节，也是确保工程顺利进行的关键环节。
在交底中，我们对施工流程进行了详细的介绍，包括主要施工工艺流程、施工工艺要求、施工低温条件下的注意事项等。
通过对施工流程的介绍，保证了后续施工过程中的规范性和效率性。
4. 安全生产在交底中，我们还强调了安全生产的重要性，介绍了水电安装工程中常见的安全事故及其防范措施，以及灾害事故发生后的应急处理方法。
通过对安全生产的介绍，强化了参与者对安全生产的认识，提高了安全生产管理的水平。
三、通过本次水电安装技术交底，我们进一步加强了对工程的了解，了解了工程中的关键环节和技术要求，确保了工程施工的质量和顺利进行。
同时，也增强了参与者的安全意识和安全素质，提高了安全生产管理的水平。
我们将根据本次交底中的记录资料，不断完善和改进水电安装技术，为用户提供更加安全、舒适的居住环境。

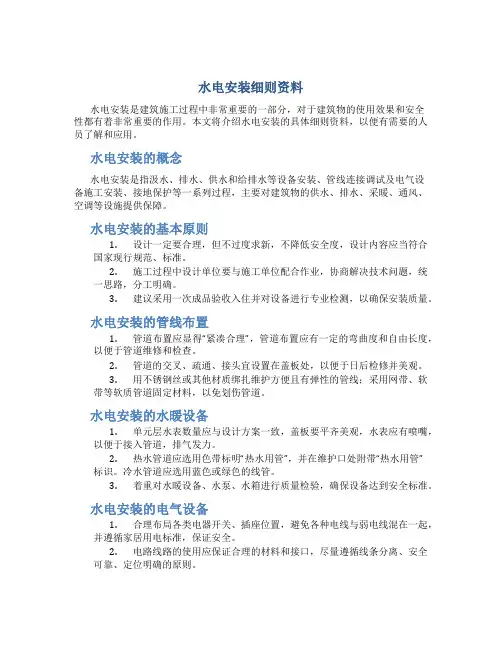

水电安装细则资料
水电安装细则资料水电安装是建筑施工过程中非常重要的一部分，对于建筑物的使用效果和安全性都有着非常重要的作用。
本文将介绍水电安装的具体细则资料，以便有需要的人员了解和应用。
水电安装的概念水电安装是指汲水、排水、供水和给排水等设备安装、管线连接调试及电气设备施工安装、接地保护等一系列过程，主要对建筑物的供水、排水、采暖、通风、空调等设施提供保障。
水电安装的基本原则1.设计一定要合理，但不过度求新，不降低安全度，设计内容应当符合国家现行规范、标准。
2.施工过程中设计单位要与施工单位配合作业，协商解决技术问题，统一思路，分工明确。
3.建议采用一次成品验收入住并对设备进行专业检测，以确保安装质量。
水电安装的管线布置1.管道布置应显得“紧凑合理”，管道布置应有一定的弯曲度和自由长度，以便于管道维修和检查。
2.管道的交叉、疏通、接头宜设置在盖板处，以便于日后检修并美观。
3.用不锈钢丝或其他材质绑扎维护方便且有弹性的管线；采用网带、软带等软质管道固定材料，以免划伤管道。
水电安装的水暖设备1.单元层水表数量应与设计方案一致，盖板要平齐美观，水表应有喷嘴，以便于接入管道，排气发力。
2.热水管道应选用色带标明“热水用管”，并在维护口处附带“热水用管”标识。
冷水管道应选用蓝色或绿色的线管。
3.着重对水暖设备、水泵、水箱进行质量检验，确保设备达到安全标准。
水电安装的电气设备1.合理布局各类电器开关、插座位置，避免各种电线与弱电线混在一起，并遵循家居用电标准，保证安全。
2.电路线路的使用应保证合理的材料和接口，尽量遵循线条分离、安全可靠、定位明确的原则。
3.家电配电线路应该独立进行并且要在墙内进行，线路要遵循易检修、保证电气安全，提高耐用度的原则。
水电安装的安全问题1.水电安装过程中必须遵守安装、使用和维护规定，防止电气及设备故障的发生。
2.安装人员必须熟知水电安装的相关知识与标准，研究安装所需的电器材料，以保证家居设备安全。
水电安装基础知识大全整理版
水电安装基础知识大全整理版1、施工前一定要有电气2、严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。
3、不同电压禁穿在同一穿线管内。
4、灯具的安装应在油漆完成后进行。
在砖混结构上安装灯具2个。
灯具不得安装在可燃构件上。
5、灯和电气设备的开关务必安装在“相线”上6、用电系统有两种保护方式7、禁止在床头使用移动开关。
如果灯具是使用螺口灯头8、各线路接口处应光滑、连板连接应牢固。
电源进线盒接口盒部位应加保护圈9、为了将来导线的更新和维护5~10倍。
10、禁止在穿线管内连接导线座、灯头盒等接线盒内接线。
11、穿线管应选择一定的大小的热量能散发掉。
一般导线的截面积与穿线管截面积之比为1/3~1/。
严禁导线把穿线管堵实。
12、给水管可采用PP-R管、铜管等。
13、暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固0.8mpa 1.0mpa之间适宜。
14、排水管横向管道应有一定的坡度无渗漏。
固定管道的支架、吊卡间距合理、牢固。
15、卫生器具的安装位置应准确5mm。
坐便器与地面或管口的16、冷、热控制线为黄色、零线为蓝色、地线为黄绿双色线。
灯带、电视插座、闭路线插座、DVD插座、电话插、其他电器插座。
ADSL家庭局域网系统5.1远电有2.54PVC管加铜芯线 PVCPVCPVC轻型管就满足要求了。
PVC水电材料的要求PP-R 1、铝塑PP-R PP-R管与合金铝采PP-R的的卫生性、密封性及金属管的防紫外线性及阻隔氧气渗入、更高的强度。
其膨胀系数是普通PP-R的1/5。
2、普通pp-r大多装饰金德、金牛、伟星、、5040 CM120 CM2030 CM110 CM左右。
170 CM130140CM 阀门最好留在橱柜下方或台式气热水器的进出水。
面池用既热型的热水器、淋浴热水可以从厨房引来、还有马桶等。
1布线方式及走向。
23㎜—5若切割空心砖则不宜太深。
3—1300普通插座—350—1800厨房普通插座—1300专用插座根据实情决定4、布线必须套PVC40%200㎜。
水电安装材料知识点总结
水电安装材料知识点总结一、水电安装材料的种类及特点1. PVC管道材料PVC管道材料是水电安装中常用的材料之一，具有防腐蚀、耐高温、不易老化的特点，适用于给排水管道、电线电缆管道等场合。
PVC管道材料有硬质和软质之分，硬质PVC管道具有较高的强度和刚度，可以用于地下埋设和耐压场合；软质PVC管道具有柔韧性好、易弯曲的特点，适用于弯曲较多的场合。
2. PE管道材料PE管道材料是一种由聚乙烯材料制成的管道，具有耐腐蚀、耐寒冷、抗拉强度高等特点，适用于给水、燃气、通讯等领域。
3. PPR管道材料PPR管道材料是一种由聚丙烯材料制成的管道，具有耐高温、耐压力、抗冲击等特点，适用于给水、采暖、空调等场合。
4. 铸铁管道材料铸铁管道材料是一种由铸铁制成的管道，具有耐腐蚀、高强度、耐磨损等特点，适用于给水、排水、暖通系统等场合。
5. 铜管道材料铜管道材料是一种由铜制成的管道，具有导热性好、耐腐蚀、强度高等特点，适用于给水、暖通系统等场合。
6. 不锈钢管道材料不锈钢管道材料是一种由不锈钢制成的管道，具有耐腐蚀、耐高温、强度高等特点，适用于给水、暖通系统、化工管道等场合。
7. 绝缘材料绝缘材料是一种用于水电安装中保护电缆、管道等设施的材料，具有阻燃、耐高温、绝缘性能好等特点，适用于电气、照明、消防等场合。
8. 排水管道材料排水管道材料包括PVC排水管、HDPE排水管、PP-R排水管等，具有耐腐蚀、耐低温、耐冲击、耐压等特点，适用于工业、民用建筑等排水系统。
9. 电线电缆材料电线电缆材料包括PVC电线、XLPE电线、耐火电线等，具有防火、耐高温、耐磨损等特点，适用于建筑、通信、交通、电力等领域。
二、水电安装材料的选择原则1. 根据工程需求选择材料水电安装工程需求不同，选择的材料也不同，比如给水系统需要耐高温、耐腐蚀的管道材料，排水系统需要耐低温、耐冲击的管道材料，电气系统需要绝缘性能好的材料等。
2. 根据使用环境选择材料水电安装材料要根据使用环境的温度、湿度、腐蚀性等因素来选择，比如在高温环境下使用的管道材料要具有耐高温、不变形的特点，在腐蚀性环境下使用的材料要具有耐腐蚀、防水性能好的特点。
《水电安装资料》课件
在施工过程中应遵循相关安全规范，确保 施工安全。
符合验收标准
安装完成后应符合相关验收标准，确保工 程质量符合要求。
02
水电安装施工图
电路施工图
总结词
详细、准确、规范
规范要求
电路施工图应符合国家相关电气设计和施工规范，确保安 全可靠。
详细描述
电路施工图应包括电源引入点、配电箱、开关、插座、灯 具等电气设备的详细布置和连接方式，以及各线路的规格 、型号、敷设方式等信息。
开关、插座
包括墙壁开关、插座、地插等，用于电气 设备的控制和供电。
灯具及其他电气设备
包括灯泡、镇流器、变压器等，用于照明 和其他电气设备的安装。
水电安装规范
管线布局合理
按照设计图纸和规范要求进行管线布局， 确保管道畅通、电气设备安全可靠。
安装牢固稳定
在安装过程中应确保管道和电气设备牢固 稳定，避免出现松动或脱落现象。
电线短路
总结词
电线短路是指电线绝缘层损坏导致两根或多根电线接触，从而产生电流过载的现 象。
详细描述
电线短路的原因可能包括电线老化、过载使用、接触不良等。为了解决这个问题 ，可以采取定期检查电线、避免超负荷使用、加强电线连接处的紧固等措施。
水管漏水
总结词
水管漏水是水电安装中常见的问题，可能导致水资源浪费和财产损失。
图纸内容
应包括平面图、系统图、详图等，并应特别注明管道材质、规格、防 腐措施等细节。
03
水电安装操作技术
电线管加工与连接
电线管加工
使用专用工具对电线管进行切割 、打毛、弯折等操作，确保管口 光滑无毛刺，便于电线管连接。
电线管连接方式
采用专用的管件进行连接，如采 用套接紧定式管连接或扣压式管 连接，确保电线管连接牢固、可 靠。
