防火门说明
防火门使用手册
防火门使用手册使用手册：防火门一、产品概述防火门是一种具有防火功能的门，广泛应用于建筑物的防火隔离、疏散通道等场所。
本手册将详细介绍防火门的安装、使用和维护等相关知识，以确保人们在紧急情况下可以正确、安全地使用防火门。
二、安装1. 确保防火门的安装位置和尺寸符合相关安全规范和建筑设计要求。
2. 选择适合的防火门型号和材质，确保其耐火性能符合要求。
3. 由专业人员进行安装，并按照安装说明书进行操作，保证稳固性和密封性。
三、日常使用1. 防火门通常应保持关闭状态，除非经过合法授权方可打开。
2. 不要将防火门用作常规门使用，特别是不要将防火门固定在开启位置，以免失去防火隔离功能。
3. 禁止将防火门用于固定撞击物品、堆放物品或挂载附件等任何非正常操作。
4. 严禁将可燃物品靠近防火门，以免影响其正常关闭和防火性能。
5. 定期清洁防火门表面和门缝，确保门缝密封性良好。
四、防火演练1. 定期组织防火演练，让所有人员了解防火门的使用方法和紧急情况下的逃生通道。
2. 在演练过程中，重点强调如何正确使用防火门，如何检查门缝和闭门器是否正常等。
五、维护与保养1. 定期对防火门进行维护和保养，以确保其正常运行状态。
2. 按照操作说明书要求，定期检查闭门器、门缝密封条等关键部件的磨损情况，并及时更换。
3. 防火门应定期进行防火性能测试和漏风检测，确保其有效性和安全性。
六、注意事项1. 紧急情况下，应迅速关闭防火门，确保防火隔离功能发挥作用。
2. 在长时间不使用防火门时，应定期进行门体检查和测试，避免因长时间未使用导致失效。
3. 如发现防火门有损坏或失效情况，应立即报告相关部门或专业维修人员进行检修或更换。
4. 在日常生活中，要养成随手关闭防火门的良好习惯，以确保防火通道的畅通和安全。
七、结语防火门作为建筑物中重要的安全设施，对于防火、疏散等方面发挥着重要作用。
使用本手册的相关知识和指南，将帮助您正确使用和维护防火门，确保您和他人的安全。

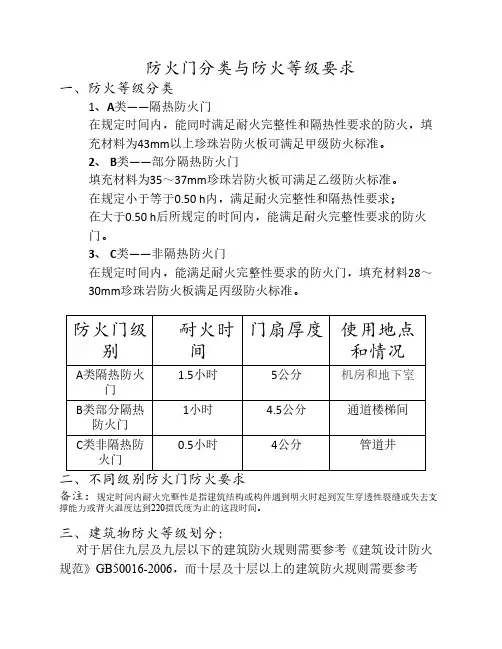

防火门等级说明
（2）高层建筑（十层及以上的建筑）的耐火等级分为一、二两级， 其建筑构件的燃烧性能和耐火极限不应低于下表所示的各项要求：
高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度等进行
分类。对居住建筑和商住楼，可分类如下：
名称
一类
二类
居住建筑 十九层及十九层以上的住宅 十层至十八层的住宅
商住楼
建筑高度超过50m或24m级的建筑，当房间隔墙采用难燃烧体时，其耐火极限应
提高0.25h。 2.一、二级耐火等级建筑的上人平屋顶，其屋面板的耐火极限分别不
应低于1.50h和1.00h。 3.一、二级耐火等级建筑的屋面板应采用不燃烧材料，但其屋面防水
层和绝热层可采用可燃材料。 4.二级耐火等级住宅的楼板采用预应力钢筋混凝土楼板时，该楼板的
防火门级 耐火时 门扇厚度 使用地点
别
间
和情况
A类隔热防火 门
1.5小时
5公分
机房和地下室
B类部分隔热 防火门
1小时
4.5公分
通道楼梯间
C类非隔热防 火门
0.5小时
4公分
管道井
二、不同级别防火门防火要求
备注：规定时间内耐火完整性是指建筑结构或构件遇到明火时起到发生穿透性裂缝或失去支
撑能力或背火温度达到220摄氏度为止的这段时间。
耐火极限不应低于0.75h。 5.三级耐火等级的下列建筑或部位的吊顶，应采用不燃烧体或耐火极
限不低于0.25h的难燃烧体： 此外，建筑的耐火等级、最多允许层数和防火分区最大允许建筑面
积应符合下表的规定。
耐火等级
最多允许层数
防火分区的最大允许 建筑面积（m2）
一、二级
9层
2500
三级
钢质防火门代号
钢质防火门代号s———门框双槽口d———门框单槽口k—--有下框,无下框略b-——门扇上设置具有防火性能的玻璃，无玻璃代号略l—--亮窗，无亮窗代号略1——-单扇门2-—-双扇门5—--右开门6———左开门代号示例GFM—0921—bsk5乙-1表示钢质乙级单扇防火门，洞口标志宽度为900mm,高度为2100mm。
门扇上设置具有防火性能的玻璃，门框为双槽口结构,有下框，门的开启方向为右开门。
GFM-10-dl6丙-2表示钢质丙级双扇防火门，洞口标志宽度为1000mm，高度为2100mm.门扇不设置具有防火性能的玻璃，门框为单槽口结构，没有下框，有亮窗，门的开启方向为左开门。
2。
耐火极限甲级钢质防火门的耐火极限不应小于1.2h ，乙级钢质防火门的耐火极限不得小于0.9h ，丙级钢质防火门耐火极限不应小于0。
6h 。
3。
门扇的开关方向3。
1右开门为顺时针方向旋转。
3。
2左开门为逆时针方向旋转。
3.3防火门开启方向必须为疏散方向。
开启方向是十分重要的。
《高规》中已明确规定向疏散方向开启，如楼梯间应向楼梯前室方向开启，以利于人员疏散。
另外，前室一般为避难场所、疏散通道，在火灾发生时要正压送风，如不按上述开启方向安装，风压有可能使防火门打开,出现窜火、窜烟的情况。
4.分类4.1按门扇数量区分有钢质单扇防火门和钢质双扇防火门。
4。
2按门扇结构区分有钢质镶玻璃防火门、钢质不镶玻璃防火门、钢质带亮窗防火门和钢质不带亮窗的防火门。
4.3按耐火极限区分有甲级防火门、乙级防火门和丙级防火门。
5.技术要求5。
1材料与配件，门扇面板宜采用０。
8－１。
2ｍｍ厚钢板,加固件宜采用１。
２－１。
５mm厚钢板，加固件如设有螺孔,钢板厚度应不低于３.０ｍｍ.,用不燃性材料填实。
，不得使用双向弹簧，单扇门应设闭门器。
，并装有闭门器和顺位器。
6.钢质防火门的结构特点：钢质防火门是由门框、门扇通过合页连接形成的，门上应配置闭门器、防火锁，双扇门还应加装暗插销(装在固定扇一侧）和顺位器，以防门扇中缝的搭叠。
防火门国家标准
防火门国家标准 Revised as of 23 November 2020MFM 执行国家标准：GB14101---93木质代号说明：一、1021表示门洞尺寸，10表示门洞的宽度。
21表示门洞的高度。
二、木质防火门b、L、5、6、甲、乙、丙耐火级限。
1、b表示木质防火门。
门扇带。
2、L表示木质防火门带有亮窗。
3、5表示木质防火门右开。
4、6表示木质防火门左开。
5、K表示木质防火门有下门框。
6、甲、乙、丙表示耐火等级。
甲（72分钟）、乙（54分钟）、丙（36分钟）。
?GFM执行国家标准：GB12955—91钢质防火门代号说明：一、钢质防火门b、k、L、5、6、1、2。
1、钢质防火门b表示钢质防火门门扇带防火玻璃。
2、K表示钢质防火门有下门框。
3、L表示钢质防火门带亮窗。
4、1表示钢质防火门单扇门。
5、2表示钢质防火门双扇门。
6、5表示钢质防火门门扇右开。
7、6表示钢质防火门门扇左开。
8、甲、乙、丙表示耐火等级。
甲（72分钟）、乙（54分钟）、丙（36分钟）。
举例：GFM—0921—bk5乙-1。
钢质防火门，洞口宽度900mm。
高度2100mm。
门扇带有防火玻璃，有门下框。
门扇开启方向右开，耐火等级：乙级。
单扇。
钢质防火卷帘GFJ。
无机纤维防火卷帘WFJ。
特级防火卷帘TFJ。
钢质防火、防烟卷帘GFYJ。
无机纤维复合防火、防烟卷帘WFYJ。
执行国家标准：GB14102—2005。
一、防火卷帘分三种耐风压强度。
1、50表示耐风压强度490Pa.2、80表示耐风压强度784Pa.3、120表示耐风压强度1177Pa.以上耐风压强度，针对室外安装。
室内无耐风压强度。
二、帘面数量分类：1、D表示帘面1个。
2、S表示帘面2个。
三、起闭方式分类：1、C2表示垂直卷。
2、Cx表示侧向卷。
3、Sp表示水平卷。
四、钢质、无机卷帘耐火极限分类、符号。
防烟型符号。
1、F2表示耐火极限≥2小时。
并保持的完整性。
2、F3表示耐火极限≥3小时。

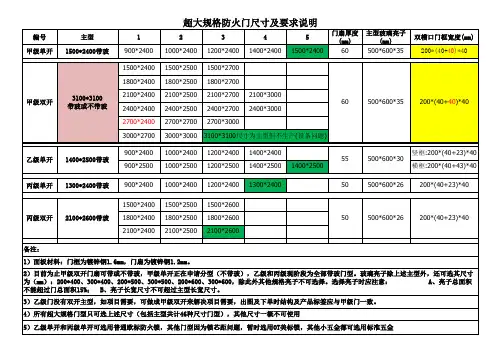

超大规格防火门尺寸及要求说明2015.3
乙级单开
1400*2500带玻
丙级单开
1300*2400带玻
50
500*601500*2400带玻 1 900*2400 1500*2400 1800*2400 甲级双开 3100*3100 带玻或不带玻 2100*2400 2400*2400 2700*2400 3000*2700 900*2400 900*2500 900*2400 1500*2400 丙级双开 2100*2600带玻 1800*2400 2100*2400 备注： 1）面板材料：门框为镀锌钢1.6mm，门扇为镀锌钢1.2mm。 2）目前为止甲级双开门扇可带或不带玻，甲级单开正在申请分型（不带玻），乙级和丙级现阶段为全部带玻门型。玻璃亮子除上述主型外，还可选其尺寸 为（mm）：200*400、300*400、200*500、300*500、200*600、300*600，除此外其他规格亮子不可选择。选择亮子时应注意： A、亮子总面积 不能超过门总面积15%； B、亮子长宽尺寸不可超过主型长宽尺寸。 3）乙级门没有双开主型，如项目需要，可做成甲级双开来解决项目需要，出图及下单时结构及产品标签应与甲级门一致。 4）所有超大规格门型只可选上述尺寸（包括主型共计46种尺寸门型），其他尺寸一概不可使用 5）乙级单开和丙级单开可选用普通欧标防火锁，其他门型因为锁芯距问题，暂时选用OT美标锁，其他小五金都可选用标准五金 2 1000*2400 1500*2500 1800*2500 2100*2500 2400*2500 2700*2700 3000*3000 1000*2400 1000*2500 1000*2400 1500*2500 1800*2500 2100*2500 3 1200*2400 1500*2700 1800*2700 2100*2700 2400*2700 2700*3000 3100*3100尺寸为主型但不生产(设备问题) 1200*2400 1200*2500 1200*2400 1500*2600 1800*2600 2100*2600 50 500*600*26 200*(40+23)*40 1400*2400 1400*2500 1300*2400 1400*2500 55 500*600*30 竖框:200*(40+23)*40 横框:200*(40+43)*40 200*(40+23)*40 2100*3000 2400*3000 60 500*600*35 200*(40+40)*40 4 1400*2400 5 1500*2400 门扇厚度 (mm) 60 主型玻璃亮子 (mm) 500*600*35 双槽口门框宽度(mm) 200*(40+40)*40
防火门技术说明书
防火门技术说明书本工程的防火门有钢质防火门、玻璃防火门、不锈钢防火门、木质防火门，防火门的材质详见防火门大样图1、钢质防火门（1）通过“中国消防产品质量认证委员会”检验，具有在有效期内的《产品型式认可证书》。
（2）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。
（3）防火门内填充材料为不燃性或难燃性轻质防火型材，以保持平整度及保证防火性能在现场抽样达到防火检测要求；通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，并且具有在有效期内的填充材料的《检验报告》。
（4）电镀锌钢板应采用上海宝山钢铁有限公司，武汉钢铁集团公司，首都钢铁集团公司的产品，门扇钢板厚度不小于1.0㎜，门框钢板厚度不小于2.0㎜，加固件应采用不小于1.2㎜厚的钢板，加固件如设有螺孔，钢板厚度应不小于2.50㎜；防火锁安装处要进行加固处理。
（5）防火密封条通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。
（6）表面静电喷塑。
（7）防火玻璃通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》；2、木质防火门（1）通过“中国消防产品质量认证委员会”检验，具有在有效期内的《产品型式认可证书》。
（2）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。
（3）防火门内填充材料为不燃性或难燃性轻质防火型材，以保持平整度及保证防火性能在现场抽样达到防火检测要求；通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，并且具有在有效期内填充材料的的《检验报告》。
（4）防火密封条通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。
（5）防火玻璃通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》；3、钢框玻璃防火门（1）通过“国家固定灭火系统和耐火构件质量监督检验中心”检验，具有在有效期内的《检验报告》。
防火门说明
钢制防火门、木质防火门、隔声防火门、安徽防火门、合肥防火门
防火门说明：门框、门扇采用优质冷轧钢板、镀锌板或不锈钢板成型，内灌填不燃性环保耐火材料，表面采用静电喷塑处理，配套五金为：防火锁（或管井锁）、防火铰链，防火闭门器、顺序器等，门组件满足相应耐火完整性和隔热性。
种类：单开、双开，带玻璃、带亮窗等；外观形式上可生产包边结构和无包边结构门扇，规格可根据洞口尺寸量身定做。
耐火等级：
A1.50（甲级）——耐火隔热性≥1.50h，且耐火完整性≥1.50h
A1.00（乙级）——耐火隔热性≥1.00h，且耐火完整性≥1.00h
A0.50（丙级）——耐火隔热性≥0.50h，且耐火完整性≥0.50h
执行标准：GB12955-2008
适用范围：适用于高层建筑、宾馆、医院、民用住宅、库房等消防安全重要的场所，以及有防火要求的工业、商住、民用等各种场合。
技术要求-防火门及防火卷帘
防火门及防火卷帘技术要求一、防火门1.本工程防火门采用钢制防火门。
（地下采用钢制，地上采用木质）1.1用于疏散走道、楼梯间和前室的1400mm宽子母扇防火门中，子扇宽度不得大于400mm。
1.2防火门均为向疏散方向开启的平开门，开启方向见各楼层平面图所示。
用于疏散的走道、楼梯间和前室的防火门均安装闭门器，双扇防火门均应安装顺序器；常开防火门必须有自行关闭和信号反馈装置，凡设置气体消防的房间，其门窗应为消防联动感应门，并能自行关闭。
防火门内外侧应能手动开启，检修用防火门要求安装门锁。
1.3变配电室、地下室的库房、设备间以及相邻防火分区之间的门，均为甲级防火门。
空调机房、水泵房、风机房等设备机房的门采用甲级防火隔音门，参见04J610-1中G1页e型防火隔音门，隔声量按G1页中说明1.4条执行。
1.4地下车库内电梯厅门、操作间与餐厅之间联通位置、消防电梯前室、合用楼梯间前室、防烟楼梯间及其前室的门、库房门均采用乙级防火门、窗。
2.材料及制作要求2.1依据GB12955-2008《防火门》、09BJ13-4《钢质防火门窗、防火卷帘》、GB50877-2014《防火卷帘、防火门、防火窗施工及验收规范》等相关规范、图集及发包方提供的施工图纸等进行钢制防火门及防火窗样式及安装节点等深化设计并报发包方，经建设单位和设计单位认可后方可生产；2.2耐火隔热性、耐火完整性A1.50（甲级）≥1.50小时；A1.00（乙级）≥1.00小时；A0.50（丙级）≥0.5小时。
2.3材料与配件2.3.1防火门框、门扇面板采用冷轧钢板，加固件可采用热轧钢材。
门框钢板厚度≥1.2mm，内嵌不燃性材料制成的膨胀防火胶条；门扇面板厚度≥0.8mm；无螺孔加固件钢板厚度≥1.2mm，有螺孔加固件及铰链板厚度≥3.0mm。
2.3.2防火门扇内应填充对人体无毒无害的防火隔热材料，填充材料、粘接剂应经国家认可授权检测机构检验达到GB8624-2012《建筑材料及制品燃烧性能分级》规定燃烧性能A级要求和GB/T20285-2006《材料产烟危险毒性分级》规定产烟毒性危险分级ZA2级要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WITTUR 電梯防火門：
電梯外門特別製造，經測試認證有效的防火結構，依需求分三種等級：
E級：標準的防火結構電梯門，在高溫下不會變形而脫落，失去防護功能。
E“120”材料有 鋼板噴粉(環氧和聚酯，表面強度高)或鋼板(2.0mm)+不銹鋼(0.8mm厚)。
玻璃門板加不銹 鋼框為E“60”。
EI級：E級+隔熱材料，EI“60”等級，材料為鋼板及鋼板加不銹鋼。
EW級：E級材料+防熱輻射塗料。
EW“60”等級。
WITTUR防火門經認證、公証符合台灣使用(EN81-58標準)。
先進國已都採用防火門。
新加坡20年前已全面採用電梯防火門，含貨梯，同時採用EN81-58標準。
WITTUR電梯自動門組，以先進馬達控制，不需調整，已設定好4種開門關門速度，依場所需求選擇，節省人工成本。
並設計三種大小使用門組，依門大小輕重選配。
指撥(5‧6)選門開、關速度並可調整關門力量大小限制防止夾傷意外，依場所需求調整關門
力量。
開關門時間/Time
速度/S P E E D
WITTUR 電梯防火門說明
不只有一種標準色，7種精彩噴粉使您系統更具個性
No longer one standard color,but 7 fantastic paints
allowing a smart customisation of your installations
特強的表面黏著力
不易受化學物質的侵蝕
持久耐用，使用壽命長Exceptinal Surface Adhesion
Chemical Insert Colors
Maximum Life Durability
建議的幾種噴粉都是環氧和聚酯粉末的結合物，具有
很強的表面黏附力、抗紫外線和持久耐用的特點。
噴
塗表面可以用最普通的清潔劑進行清潔處理，而不至
影響其色澤光亮度。
All the proposed paints are obtained by epoxy
powders with polyster powders,offering an
exceptional surface adhesion,an elevated
resistance to UV-ray and an increased life
durability. The surfaces can be treated and
cleaned with the most known cleaners, without
fading the brightness colors.
RAL 顏色編號
RAL COLORS RANGING：
3種標準顏色
3 Standard Colors：4種可選顏色
4 Optional Colors：
圖示顏色僅供參考，實際顏色請根據標準的RAL色卡，威特公司保持隨時更改的權利，恕不另行通知。
The colors shown on this chart are purely indicative, we suggest you therefore allways refer to the Official RAL color sample book. WITTUR Company reserves the right to carry out any changes at any time without notice.
RAL 1203 RAL3022 RAL5010 RAL6011
RAL 1015 RAL 7035
RAL 7001
WITTUR 電梯門材料顏色。
