电磁干扰的屏蔽方法
电磁屏蔽措施
电磁屏蔽措施引言随着电子设备和通信技术的不断发展，人们越来越多地面临电磁辐射的问题。
电磁辐射不仅对人体健康有潜在危害，还会干扰设备的正常工作。
为了保护人体健康和设备的正常运行，人们提出了电磁屏蔽的概念，并采取了各种措施来减少电磁辐射的影响。
本文将介绍电磁屏蔽的几种常见措施。
1. 电磁屏蔽的原理电磁屏蔽是通过采用合适的材料和结构来阻挡或吸收电磁辐射的方法。
其主要原理是利用电磁波在不同介质中的反射、折射和吸收等特性，将电磁辐射控制在一定范围内，以达到减小其对周围环境和设备的干扰效果。
2. 电磁屏蔽的常见措施2.1 金属屏蔽金属屏蔽是最常见也是最有效的电磁屏蔽措施之一。
金属具有良好的导电性和反射性，可以有效地吸收电磁波并将其反射出去。
常用的金属屏蔽材料包括铜、铝、镀锡钢板等。
在电子设备和通信设备中，常用金属屏蔽罩、金属屏蔽层等结构来实现电磁屏蔽。
2.2 导电涂层导电涂层是一种将金属涂覆在需要屏蔽的物体表面上的方法。
导电涂层通常采用导电油漆或导电膜，可以在一定程度上提供电磁屏蔽效果。
导电涂层主要用于对小面积电磁辐射源进行屏蔽，例如电子设备的外壳和接线板等。
2.3 隔离间距隔离间距是一种通过增加物体之间的空间距离来减少电磁辐射传播的方法。
当两个物体之间的间距增加时，电磁场传播的距离也相应增加，从而减少了电磁辐射的影响范围。
隔离间距通常用于对电磁波源进行屏蔽，例如将通信设备与敏感设备之间保持一定的距离。
2.4 吸波材料吸波材料是一种能够有效吸收电磁波能量的材料。
吸波材料可以将电磁波能量转化为热能或其他形式的能量，从而减少电磁辐射的反射和传播。
常用的吸波材料包括吸波塑料、吸波涂料等。
在电子设备和通信设备中，吸波材料常用于电磁屏蔽罩和屏蔽室的构建。
3. 电磁屏蔽的应用电磁屏蔽在许多领域都有广泛的应用。
以下是一些常见领域的应用示例：•电子设备：电子设备中常采用金属屏蔽罩或金属屏蔽层来保护内部元器件免受外部电磁辐射的干扰。

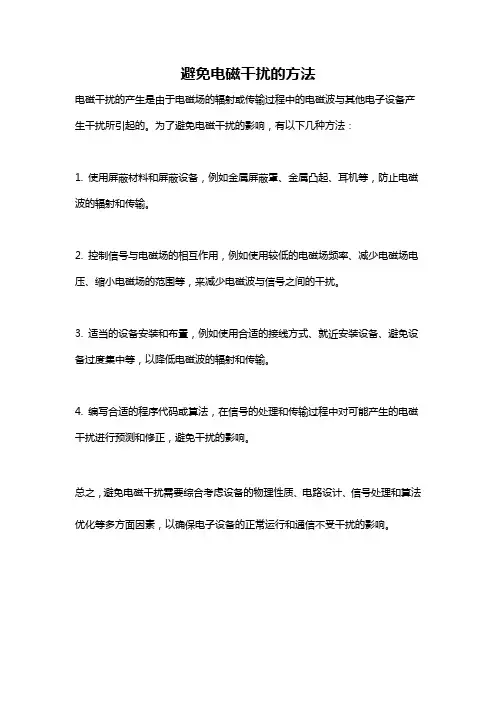

避免电磁干扰的方法
避免电磁干扰的方法
电磁干扰的产生是由于电磁场的辐射或传输过程中的电磁波与其他电子设备产生干扰所引起的。
为了避免电磁干扰的影响，有以下几种方法：
1. 使用屏蔽材料和屏蔽设备，例如金属屏蔽罩、金属凸起、耳机等，防止电磁波的辐射和传输。
2. 控制信号与电磁场的相互作用，例如使用较低的电磁场频率、减少电磁场电压、缩小电磁场的范围等，来减少电磁波与信号之间的干扰。
3. 适当的设备安装和布置，例如使用合适的接线方式、就近安装设备、避免设备过度集中等，以降低电磁波的辐射和传输。
4. 编写合适的程序代码或算法，在信号的处理和传输过程中对可能产生的电磁干扰进行预测和修正，避免干扰的影响。
总之，避免电磁干扰需要综合考虑设备的物理性质、电路设计、信号处理和算法优化等多方面因素，以确保电子设备的正常运行和通信不受干扰的影响。
电磁干扰的抑制方法
电磁干扰的抑制方法电磁干扰是指无线电频率或电磁场与其他电子设备或传输系统之间发生的干扰现象。
这种干扰可能会导致通信中断、误码率增加，甚至损坏电子设备。
因此，为了保证电子设备和通信系统的正常运行，需要采取措施来抑制电磁干扰。
抑制电磁干扰的方法主要包括以下几个方面：1. 信号过滤和屏蔽信号过滤是通过滤波器将不需要的频率成分从信号中剔除，以减少干扰。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
屏蔽措施主要包括使用金属屏蔽盒、抗干扰屏蔽材料等，将电磁波的辐射范围限制在一个小范围内，减少对周围设备的干扰。
2. 地线与接地地线的正确使用可以有效地抑制电磁干扰。
将设备的金属外壳与地线连接可以使电磁波通过地线排到大地中，减少对周围设备的干扰。
同时，正确接地可以减少设备自身产生的干扰，并提高系统的抗干扰能力。
3. 选择合适的工作频率对于无线通信系统来说，选择合适的工作频率可以有效地避免与其他设备产生冲突，减少干扰。
此外，合理规划频谱资源，避免频率重叠也是减少互相干扰的重要手段。
4. 电磁屏蔽技术电磁屏蔽技术是指通过使用电磁屏蔽材料或结构来减少电磁干扰的传导和辐射。
常见的电磁屏蔽材料包括铁氧体、磁性材料、导电材料等。
通过在设备周围建立电磁屏蔽结构，可以将电磁干扰源与受干扰设备隔离，从而减少干扰。
5. 路由规划与隔离对于有线通信系统来说，良好的路由规划和隔离设计可以减少电磁干扰的传播。
通过合理规划线缆的布置，避免线缆之间的交叉和平行，减少互相的电磁干扰。
此外，还可以采用互锁技术，将干扰源和受干扰设备分开进行布置，减少干扰的传播。
6. 信号调制技术对于无线通信系统来说，采用合适的信号调制技术可以提高系统对干扰的抗性。
常见的调制技术包括频率调制、相位调制、频分复用、码分复用等。
通过调制技术的应用，可以使信号在传输过程中发生一定程度的扩散，减少对干扰信号的敏感度，提高系统的抗干扰能力。
7. 合理的系统设计在电子设备的设计过程中，需要充分考虑抗干扰的要求。
简单的电磁干扰解决方案
简单的电磁干扰解决方案
电磁干扰是指电磁场中的无线电波或电磁辐射对电子设备的正常运行产生干扰。
以下是一些简单的电磁干扰解决方案：
1. 放置设备位置：将受干扰的设备尽可能远离潜在的干扰源，如高压电线、无线电设备等。
在布置设备时，尽量避免靠近可能引起干扰的电磁辐射源。
2. 使用屏蔽材料：对受干扰的设备进行屏蔽，可以使用金属屏蔽罩、屏蔽围栏或屏蔽材料，以减少外界电磁辐射对设备的影响。
3. 地线连接：确保设备和电源都有良好的地线连接。
良好的地线连接可以提供一个低阻抗路径，将电磁干扰导入地下，从而减少对设备的影响。
4. 滤波器：使用滤波器可以过滤掉电源线上的高频噪声，减少对设备的干扰。
可以考虑使用电源滤波器或信号线滤波器，根据具体情况选择适当的滤波器类型。
5. 立体布线：合理布置电缆和线束，尽量避免相互干扰。
使用屏蔽电缆或正确的绕线方法可以减少电磁干扰。
6. 使用抗干扰设备：对于关键设备，可以选择具有良好抗干扰性能的设备或元件。
这些设备通常具有较好的屏蔽性能和抗干扰设计，可以减少对外界电磁干扰的敏感度。
7. 降低信号传输功率：对于无线电设备或无线通信系统，降低传输功率可以减少电磁辐射范围，从而减少对其他设备的干扰。
这些是一些常见的简单电磁干扰解决方案，具体应根据实际情况和需求来选择和实施。
如果问题较为复杂或严重，建议咨询专业的电磁兼容性工程师进行详细的解决方案设计。
屏蔽电磁波的方法
屏蔽电磁波的方法电磁波是指电场和磁场交替变化而产生的波动。
在现代社会中，我们无法避免接触电磁波。
我们使用手机、电视、微波炉、电脑、WIFI等电子设备时，都会接受电磁波的影响。
长期接触电磁波可能会对人体健康产生一定的影响，因此屏蔽电磁波变得非常重要。
下面介绍10条关于屏蔽电磁波的方法，并展开详细描述。
一、使用电磁波屏蔽衣电磁波屏蔽衣是一种特殊的服装，可以阻止电磁波穿透衣物，保护身体免受电磁波的影响。
目前市面上已经有各种不同种类的电磁波屏蔽衣可供选择。
电磁波屏蔽衣通常由防辐射材料制成，例如银纤维、银布、铜布等，可以有效地屏蔽电磁波。
二、使用电磁波防护眼镜在使用电脑或手机时，我们往往习惯性地凑近屏幕，这可能会使电磁波直接照射到眼睛。
使用电磁波防护眼镜可以有效减少电磁波对眼睛的影响。
电磁波防护眼镜通常由特殊的镜片制成，如透水晶、钛金属等，具有可见光透过率高、抗蓝光辐射等特点，可以保护眼睛不受电磁波的伤害。
三、使用电磁波屏蔽罩电磁波屏蔽罩是一种特殊的材料，用于包裹电子设备，以减少电磁波的辐射。
在使用电脑时，可以使用电磁波屏蔽罩来阻止电磁波的发射。
电磁波屏蔽罩一般由金属或碳纤维等材料制成，可以有效地吸收电磁波，减少电磁波的辐射量。
四、使用电磁波屏蔽膜电磁波屏蔽膜适用于保护手机、平板电脑等移动设备，可以有效减少辐射量。
电磁波屏蔽膜一般由金属、碳纤维、陶瓷等材料制成，可以吸收电磁波，减少电磁波穿透手机屏幕的能力。
五、离电子设备远一点在使用电子设备时，应该尽量远离设备，以减少电磁波对身体的影响。
距离越远，电磁波的辐射量就越小。
可以将手机放在离身体较远的地方，然后使用耳机接电话。
六、使用电磁波减少器电磁波减少器是一种可以帮助减少电磁波辐射的设备，通常是装在电源插座中，可以减少电器在使用过程中产生的电磁波。
电磁波减少器又被称为电磁波消除器，可以有效降低电磁波对身体的影响。
七、选择合适的电子设备在购买电子设备时，应选择符合安全规格的设备。

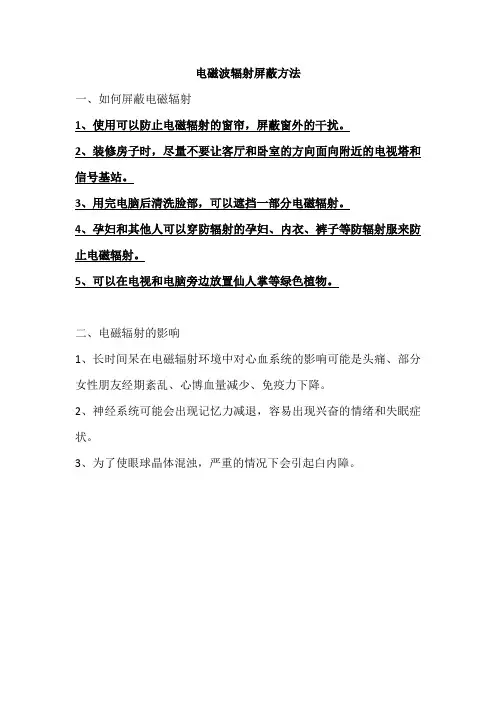

电磁波辐射屏蔽方法
电磁波辐射屏蔽方法
一、如何屏蔽电磁辐射
1、使用可以防止电磁辐射的窗帘，屏蔽窗外的干扰。
2、装修房子时，尽量不要让客厅和卧室的方向面向附近的电视塔和信号基站。
3、用完电脑后清洗脸部，可以遮挡一部分电磁辐射。
4、孕妇和其他人可以穿防辐射的孕妇、内衣、裤子等防辐射服来防止电磁辐射。
5、可以在电视和电脑旁边放置仙人掌等绿色植物。
二、电磁辐射的影响
1、长时间呆在电磁辐射环境中对心血系统的影响可能是头痛、部分女性朋友经期紊乱、心博血量减少、免疫力下降。
2、神经系统可能会出现记忆力减退，容易出现兴奋的情绪和失眠症状。
3、为了使眼球晶体混浊，严重的情况下会引起白内障。
消除电磁干扰的三种方法
消除电磁干扰的三种方法
一、引入“降噪屏蔽电缆”
首先要明确的是，降噪屏蔽电缆是最有效的防止电磁干扰的方法，主要是利用外层的
金属屏蔽层来屏蔽敏感电气设备内部收发的电磁波。
它的屏蔽功能有两种，一是用金属箔、胶带或绝缘材料将设备与外界电磁环境隔绝开来；二是外部信号直接接入金属箔，使其不
能向设备内部渗透，对外部干扰具有极强的抑制作用。
二、利用信号分离技术
其次，电磁干扰也可以通过利用信号分离技术实现消除，主要原理是在受损的频带电
磁环境中，以及在潮湿的绝缘环境中，形成一种能抑制受损信号的电磁屏障，以保持信号
的稳定性。
信号分离技术可以合理布置电磁屏障，既可以获得较高的信号增益，又可以有
效抑制室内电磁干扰。
三、采用硬件或软件方法
硬件方面，可以采用射频滤波器，噪声材料等技术来减少电磁干扰。
其中，射频滤波
器可以有效降低无线射频电磁波的强度，从而减少噪声对设备的影响。
噪声材料可以用于
屏蔽噪声信号，其中噪声板和复合噪声材料是最常用的一种材料，用于有效滤除收发站内
部的电子系统和有线系统的高频电波。
软件方面，可以采用数字滤波器、模拟滤波器、低通滤波器等技术，相比硬件方法，
软件方法更加灵活、简单、节约成本，可以有效的抑制电磁干扰的影响。
而且软件还有一
个优点，即可以通过计算机程序检测出探测站和室内环境中有害电磁信号的出现，从而实
现自动抑制和维护设备的功能。
避免电磁干扰的方法
避免电磁干扰的方法电磁干扰是指电磁波的辐射或感应对电子设备的正常工作产生的干扰。
在现代社会中，电磁干扰已经成为不可避免的问题。
为了保证电子设备的正常运行，我们需要采取一些措施来避免电磁干扰的发生。
1. 尽量降低电磁辐射电磁辐射是产生电磁干扰的主要原因之一。
因此，我们需要尽量降低电磁辐射。
首先，我们应该减少电子设备的使用，尽量避免在同一时间使用多个电子设备。
其次，我们应该尽量减少电子设备的数量。
例如，在家庭中，我们可以将电子设备放在同一房间内，而不是将它们分别放在不同的房间中。
这样可以减少电磁辐射的干扰。
2. 使用屏蔽材料屏蔽材料可以阻止电磁波的辐射或感应。
因此，我们可以使用屏蔽材料来避免电磁干扰的发生。
例如，在设计电子设备时，我们可以使用金属外壳来作为屏蔽材料。
此外，我们也可以使用屏蔽材料来包裹电子设备的电缆和线路，以防止电磁辐射的干扰。
3. 使用干扰滤波器干扰滤波器可以过滤掉电子设备中的杂波信号，从而减少电磁干扰的发生。
在设计电子设备时，我们应该考虑使用干扰滤波器来保证设备的正常工作。
此外，在使用电子设备时，我们也可以使用干扰滤波器来减少电磁干扰的影响。
4. 将设备远离干扰源在使用电子设备时，我们应该尽量将设备远离干扰源。
例如，在使用手机时，我们应该尽量远离微波炉和电视机等电子设备。
这样可以减少电磁干扰的影响，保证手机的正常工作。
5. 使用合适的电源线和插头电源线和插头也是产生电磁干扰的主要因素之一。
因此，我们应该使用合适的电源线和插头来避免电磁干扰的发生。
例如，在选择电源线和插头时，我们应该选择符合国家标准的产品，以保证其质量和安全性。
为了避免电磁干扰的发生，我们需要采取一些措施。
这些措施包括降低电磁辐射、使用屏蔽材料、使用干扰滤波器、将设备远离干扰源和使用合适的电源线和插头。
通过这些措施，我们可以保证电子设备的正常工作，减少电磁干扰带来的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁干扰的屏蔽方法EMC问题常常是制约中国电子产品出口的一个原因，本文主要论述EMI的来源及一些非常具体的抑制方法。
电磁兼容性(EMC)是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其他设备产生强烈电磁干扰(IEEE C63.12-1987)。
”对于无线收发设备来说，采用非连续频谱可部分实现EMC性能，但是很多有关的例子也表明EMC并不总是能够做到。
例如在笔记本电脑和测试设备之间、打印机和台式电脑之间以及蜂窝电话和医疗仪器之间等都具有高频干扰，我们把这种干扰称为电磁干扰(EMI)。
1.EMC问题来源所有电器和电子设备工作时都会有间歇或连续性电压电流变化，有时变化速率还相当快，这样会导致在不同频率内或一个频带间产生电磁能量，而相应的电路则会将这种能量发射到周围的环境中。
EMI有两条途径离开或进入一个电路：辐射和传导。
信号辐射是通过外壳的缝、槽、开孔或其他缺口泄漏出去；而信号传导则通过耦合到电源、信号和控制线上离开外壳，在开放的空间中自由辐射，从而产生干扰。
很多EMI抑制都采用外壳屏蔽和缝隙屏蔽结合的方式来实现，大多数时候下面这些简单原则可以有助于实现EMI屏蔽：从源头处降低干扰；通过屏蔽、过滤或接地将干扰产生电路隔离以及增强敏感电路的抗干扰能力等。
EMI抑制性、隔离性和低敏感性应该作为所有电路设计人员的目标，这些性能在设计阶段的早期就应完成。
对设计工程师而言，采用屏蔽材料是一种有效降低EMI的方法。
如今已有多种外壳屏蔽材料得到广泛使用，从金属罐、薄金属片和箔带到在导电织物或卷带上喷射涂层及镀层(如导电漆及锌线喷涂等)。
无论是金属还是涂有导电层的塑料，一旦设计人员确定作为外壳材料之后，就可着手开始选择衬垫。
金属屏蔽效率可用屏蔽效率(SE)对屏蔽罩的适用性进行评估，其单位是分贝，计算公式为: SEdB=A+R+B其中A：吸收损耗(dB) R：反射损耗(dB) B：校正因子(dB)(适用于薄屏蔽罩内存在多个反射的情况)一个简单的屏蔽罩会使所产生的电磁场强度降至最初的十分之一，即SE等于20dB；而有些场合可能会要求将场强降至为最初的十万分之一，即SE要等于100dB。
吸收损耗是指电磁波穿过屏蔽罩时能量损耗的数量，吸收损耗计算式为:AdB=1.314(f×σ×μ)1/2×t其中f：频率(MHz) μ：铜的导磁率σ：铜的导电率t：屏蔽罩厚度反射损耗(近场)的大小取决于电磁波产生源的性质以及与波源的距离。
对于杆状或直线形发射天线而言，离波源越近波阻越高，然后随着与波源距离的增加而下降，但平面波阻则无变化(恒为377)。
相反，如果波源是一个小型线圈，则此时将以磁场为主，离波源越近波阻越低。
波阻随着与波源距离的增加而增加，但当距离超过波长的六分之一时，波阻不再变化，恒定在377处。
反射损耗随波阻与屏蔽阻抗的比率变化，因此它不仅取决于波的类型，而且取决于屏蔽罩与波源之间的距离。
这种情况适用于小型带屏蔽的设备。
近场反射损耗可按下式计算:R(电)dB=321.8-(20×lg r)-(30×lg f)-[10×lg(μ/σ)] R(磁)dB=14.6+(20×lg r)+(10×lg f)+[10×lg(μ/σ)]其中r：波源与屏蔽之间的距离。
SE算式最后一项是校正因子B，其计算公式为:B=20lg[-exp(-2t/σ)]此式仅适用于近磁场环境并且吸收损耗小于10dB的情况。
由于屏蔽物吸收效率不高，其内部的再反射会使穿过屏蔽层另一面的能量增加，所以校正因子是个负数，表示屏蔽效率的下降情况。
2.EMI抑制策略只有如金属和铁之类导磁率高的材料才能在极低频率下达到较高屏蔽效率。
这些材料的导磁率会随着频率增加而降低，另外如果初始磁场较强也会使导磁率降低，还有就是采用机械方法将屏蔽罩作成规定形状同样会降低导磁率。
综上所述，选择用于屏蔽的高导磁性材料非常复杂，通常要向EMI屏蔽材料供应商以及有关咨询机构寻求解决方案。
在高频电场下，采用薄层金属作为外壳或内衬材料可达到良好的屏蔽效果，但条件是屏蔽必须连续，并将敏感部分完全遮盖住，没有缺口或缝隙(形成一个法拉第笼)。
然而在实际中要制造一个无接缝及缺口的屏蔽罩是不可能的，由于屏蔽罩要分成多个部分进行制作，因此就会有缝隙需要接合，另外通常还得在屏蔽罩上打孔以便安装与插卡或装配组件的连线。
设计屏蔽罩的困难在于制造过程中不可避免会产生孔隙，而且设备运行过程中还会需要用到这些孔隙。
制造、面板连线、通风口、外部监测窗口以及面板安装组件等都需要在屏蔽罩上打孔，从而大大降低了屏蔽性能。
尽管沟槽和缝隙不可避免，但在屏蔽设计中对与电路工作频率波长有关的沟槽长度作仔细考虑是很有好处的。
任一频率电磁波的波长为: 波长(λ)=光速(C)/频率(Hz)当缝隙长度为波长(截止频率)的一半时,RF波开始以20dB/10倍频(1/10截止频率)或6dB/8倍频(1/2截止频率)的速率衰减。
通常RF发射频率越高衰减越严重，因为它的波长越短。
当涉及到最高频率时，必须要考虑可能会出现的任何谐波，不过实际上只需考虑一次及二次谐波即可。
一旦知道了屏蔽罩内RF辐射的频率及强度，就可计算出屏蔽罩的最大允许缝隙和沟槽。
例如如果需要对1GHz(波长为300mm)的辐射衰减26dB,则150mm 的缝隙将会开始产生衰减，因此当存在小于150mm的缝隙时，1GHz辐射就会被衰减。
所以对1GHz频率来讲，若需要衰减20dB，则缝隙应小于15 mm(150mm 的1/10)，需要衰减26dB时，缝隙应小于7.5 mm(15mm的1/2以上)，需要衰减32dB时，缝隙应小于3.75 mm(7.5mm的1/2以上)。
可采用合适的导电衬垫使缝隙大小限定在规定尺寸内，从而实现这种衰减效果。
3.屏蔽设计难点由于接缝会导致屏蔽罩导通率下降，因此屏蔽效率也会降低。
要注意低于截止频率的辐射其衰减只取决于缝隙的长度直径比，例如长度直径比为3时可获得100dB的衰减。
在需要穿孔时，可利用厚屏蔽罩上面小孔的波导特性；另一种实现较高长度直径比的方法是附加一个小型金属屏蔽物，如一个大小合适的衬垫。
上述原理及其在多缝情况下的推广构成多孔屏蔽罩设计基础。
多孔薄型屏蔽层：多孔的例子很多，比如薄金属片上的通风孔等等，当各孔间距较近时设计上必须要仔细考虑。
下面是此类情况下屏蔽效率计算公式:SE=[20lg (fc/o/σ)]-10lg n 其中fc/o：截止频率n：孔洞数目注意此公式仅适用于孔间距小于孔直径的情况，也可用于计算金属编织网的相关屏蔽效率。
接缝和接点：电焊、铜焊或锡焊是薄片之间进行永久性固定的常用方式，接合部位金属表面必须清理干净，以使接合处能完全用导电的金属填满。
不建议用螺钉或铆钉进行固定，因为紧固件之间接合处的低阻接触状态不容易长久保持。
导电衬垫的作用是减少接缝或接合处的槽、孔或缝隙，使RF辐射不会散发出去。
EMI衬垫是一种导电介质，用于填补屏蔽罩内的空隙并提供连续低阻抗接点。
通常EMI衬垫可在两个导体之间提供一种灵活的连接，使一个导体上的电流传至另一导体。
封孔EMI衬垫的选用可参照以下性能参数：•特定频率范围的屏蔽效率•安装方法和密封强度•与外罩电流兼容性以及对外部环境的抗腐蚀能力。
•工作温度范围•成本大多数商用衬垫都具有足够的屏蔽性能以使设备满足EMC标准，关键是在屏蔽罩内正确地对垫片进行设计。
垫片系统：一个需要考虑的重要因素是压缩，压缩能在衬垫和垫片之间产生较高导电率。
衬垫和垫片之间导电性太差会降低屏蔽效率，另外接合处如果少了一块则会出现细缝而形成槽状天线，其辐射波长比缝隙长度小约4倍。
确保导通性首先要保证垫片表面平滑、干净并经过必要处理以具有良好导电性，这些表面在接合之前必须先遮住；另外屏蔽衬垫材料对这种垫片具有持续良好的粘合性也非常重要。
导电衬垫的可压缩特性可以弥补垫片的任何不规则情况。
所有衬垫都有一个有效工作最小接触电阻，设计人员可以加大对衬垫的压缩力度以降低多个衬垫的接触电阻，当然这将增加密封强度，会使屏蔽罩变得更为弯曲。
大多数衬垫在压缩到原来厚度的30%至70%时效果比较好。
因此在建议的最小接触面范围内，两个相向凹点之间的压力应足以确保衬垫和垫片之间具有良好的导电性。
另一方面，对衬垫的压力不应大到使衬垫处于非正常压缩状态，因为此时会导致衬垫接触失效，并可能产生电磁泄漏。
与垫片分离的要求对于将衬垫压缩控制在制造商建议范围非常重要，这种设计需要确保垫片具有足够的硬度，以免在垫片紧固件之间产生较大弯曲。
在某些情况下，可能需要另外一些紧固件以防止外壳结构弯曲。
压缩性也是转动接合处的一个重要特性，如在门或插板等位置。
若衬垫易于压缩，那么屏蔽性能会随着门的每次转动而下降，此时衬垫需要更高的压缩力才能达到与新衬垫相同的屏蔽性能。
在大多数情况下这不太可能做得到，因此需要一个长期EMI解决方案。
如果屏蔽罩或垫片由涂有导电层的塑料制成，则添加一个EMI衬垫不会产生太多问题，但是设计人员必须考虑很多衬垫在导电表面上都会有磨损，通常金属衬垫的镀层表面更易磨损。
随着时间增长这种磨损会降低衬垫接合处的屏蔽效率，并给后面的制造商带来麻烦。
如果屏蔽罩或垫片结构是金属的，那么在喷涂抛光材料之前可加一个衬垫把垫片表面包住，只需用导电膜和卷带即可。
若在接合垫片的两边都使用卷带，则可用机械固件对EMI衬垫进行紧固，例如带有塑料铆钉或压敏粘结剂(PSA)的“C 型”衬垫。
衬垫安装在垫片的一边，以完成对EMI的屏蔽。
4.衬垫及附件目前可用的屏蔽和衬垫产品非常多，包括铍-铜接头、金属网线(带弹性内芯或不带)、嵌入橡胶中的金属网和定向线、导电橡胶以及具有金属镀层的聚氨酯泡沫衬垫等。
大多数屏蔽材料制造商都可提供各种衬垫能达到的SE估计值，但要记住SE是个相对数值，还取决于孔隙、衬垫尺寸、衬垫压缩比以及材料成分等。
衬垫有多种形状，可用于各种特定应用，包括有磨损、滑动以及带铰链的场合。
目前许多衬垫带有粘胶或在衬垫上面就有固定装置，如挤压插入、管脚插入或倒钩装置等。
各类衬垫中，涂层泡沫衬垫是最新也是市面上用途最广的产品之一。
这类衬垫可做成多种形状，厚度大于0.5mm，也可减少厚度以满足UL燃烧及环境密封标准。
还有另一种新型衬垫即环境/EMI混合衬垫，有了它就可以无需再使用单独的密封材料，从而降低屏蔽罩成本和复杂程度。
这些衬垫的外部覆层对紫外线稳定，可防潮、防风、防清洗溶剂，内部涂层则进行金属化处理并具有较高导电性。
最近的另外一项革新是在EMI衬垫上装了一个塑料夹，同传统压制型金属衬垫相比，它的重量较轻，装配时间短，而且成本更低，因此更具市场吸引力。
